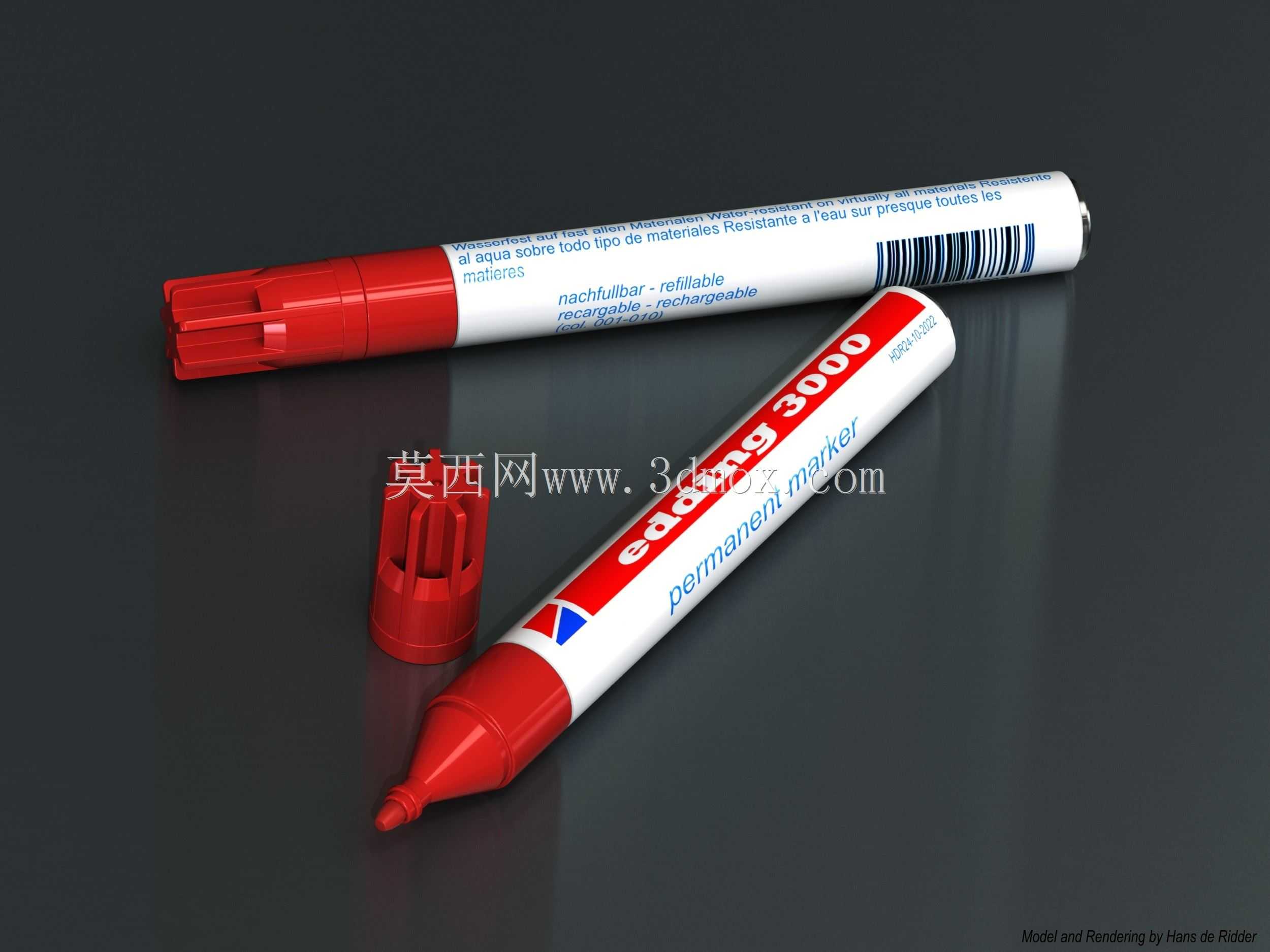

edding3000型工业记号笔三维结构

　　这款工业用永久性记号笔的三维结构还原，完全围绕车间现场的实际标记需求展开设计，没有多余的装饰性结构，每一处造型都服务于长期高频使用的工况。先从应用场景说起，这类记号笔在机加工车间、装配线、仓储盘点环节的使用频率极高，不管是刚下料的金属毛坯、待周转的工件表面、仓储的物料包装箱，还是设备运维时的管线标识、装配对位标记，都需要这类能在多材质表面留痕、不易被油污或切削液擦除的标记工具，所以结构设计上首先要适配车间复杂的握持环境，哪怕手上沾有少量切削液、润滑油，笔身的防滑结构也能保证握持稳定，不会出现打滑脱手的情况。

　　从功能特性来看，这款笔采用直液式储墨结构，笔身内部的储墨棉芯容量经过测算，在常规车间标记使用频率下，单支笔的连续标记长度可以满足一线操作人员一到两周的使用需求，不需要频繁更换。笔尖采用耐磨的纤维材质，倾斜45度书写时的出墨量均匀，不会出现断墨或者积墨滴漏的情况，哪怕是在粗糙的铸件表面、带轻微油污的金属面、塑料包装箱表面都能顺畅留下清晰线条，标记完成后几十秒即可干透，不会因为工件周转摩擦导致标记模糊。笔帽内部设计有密封胶圈，笔帽扣合后可以完全隔绝笔尖与外界空气接触，哪怕闲置一两个月，再次拔开使用也不会出现笔尖干结不出墨的问题，这一点完全适配车间工具不是每天高频使用、偶尔需要拿出来做临时标记的使用场景。

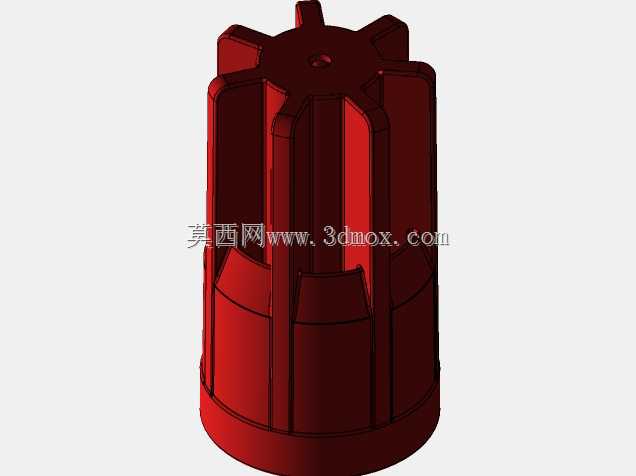

　　设计思路上，整笔采用对称式圆柱造型，没有突兀的凸起结构，方便放在工装口袋、工具包侧袋里携带，不会勾扯工作服布料。笔身的壁厚经过结构优化，采用常规PP材质注塑即可成型，笔身中部的标签区域做了微凹处理，粘贴产品标识标签后不会因为日常摩擦导致标签卷边脱落。笔帽和笔尾都设计有等直径的卡扣结构，笔帽拔下后可以牢固扣在笔尾，避免使用过程中笔帽丢失，很多车间里的记号笔损坏都是因为笔帽丢失后笔尖干结报废，这个细节结构能大幅提升整笔的实际使用寿命。笔尖的固定座采用过盈配合压装在笔身前端，更换笔尖时只需要用钳子拔出旧笔尖，将新笔尖压入即可，不需要整笔报废，降低了长期使用的耗材成本。

　　外形尺寸与安装边界方面，整笔闭合状态下的总长度控制在140mm左右，笔身最大直径15mm，这个尺寸刚好适配成年人的握持手感，长时间握持标记也不会出现硌手的情况。笔帽的插拔力控制在15N到20N之间，既不会因为放在口袋里受挤压自行脱落导致墨水弄脏衣物，也不会因为插拔过紧导致单手无法操作笔帽，一线操作人员单手握笔、拇指推顶笔帽即可完成开合，不需要双手配合，在手持工件或者工具的场景下也能顺畅操作。笔夹的突出高度控制在5mm，夹持厚度适配0.5mm到3mm的工装口袋布料、工具包挂带，夹持后笔身不会轻易晃动脱落，同时突出尺寸不会过大，避免在狭窄的设备间隙操作时笔夹勾挂周边管线或者零件。整笔的重心设计在笔身中部靠前位置，握持时笔尖自然下垂，书写时不需要额外施加向下的压力，靠笔身自重就能保证笔尖与标记表面充分接触，出墨均匀，长时间标记作业也能降低手部疲劳感。

　　从结构细节来看，笔尾的密封堵头采用超声波焊接与笔身固定，完全杜绝漏墨的可能，哪怕笔身在工具包里被其他工具挤压，也不会出现墨水渗漏污染其他工具的情况。笔尖露出笔身的长度控制在3mm，既保证足够的书写接触行程，也避免笔尖露出过长导致受力弯折损坏，在粗糙表面用力标记时，笔尖的支撑结构能分散受力，不会出现笔尖回缩的问题。笔身表面的防滑区域做了细微的磨砂纹理处理，纹理深度0.1mm，不会积累油污和切削液，擦拭清洁非常方便，用车间常用的棉纱一擦就能干净，不会因为纹理过深藏污纳垢导致握持打滑。
