环形转弯皮带输送线结构设计方案

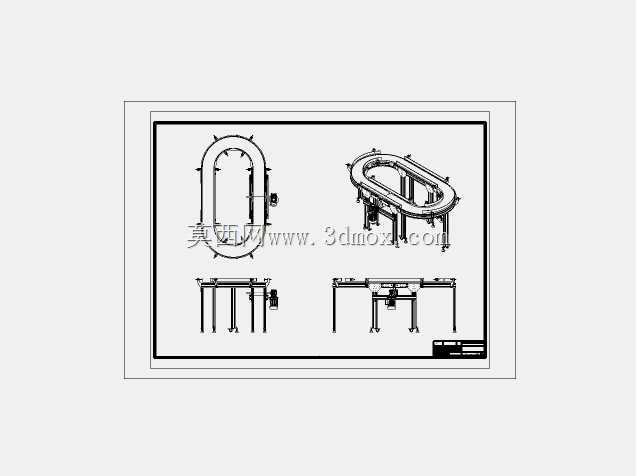

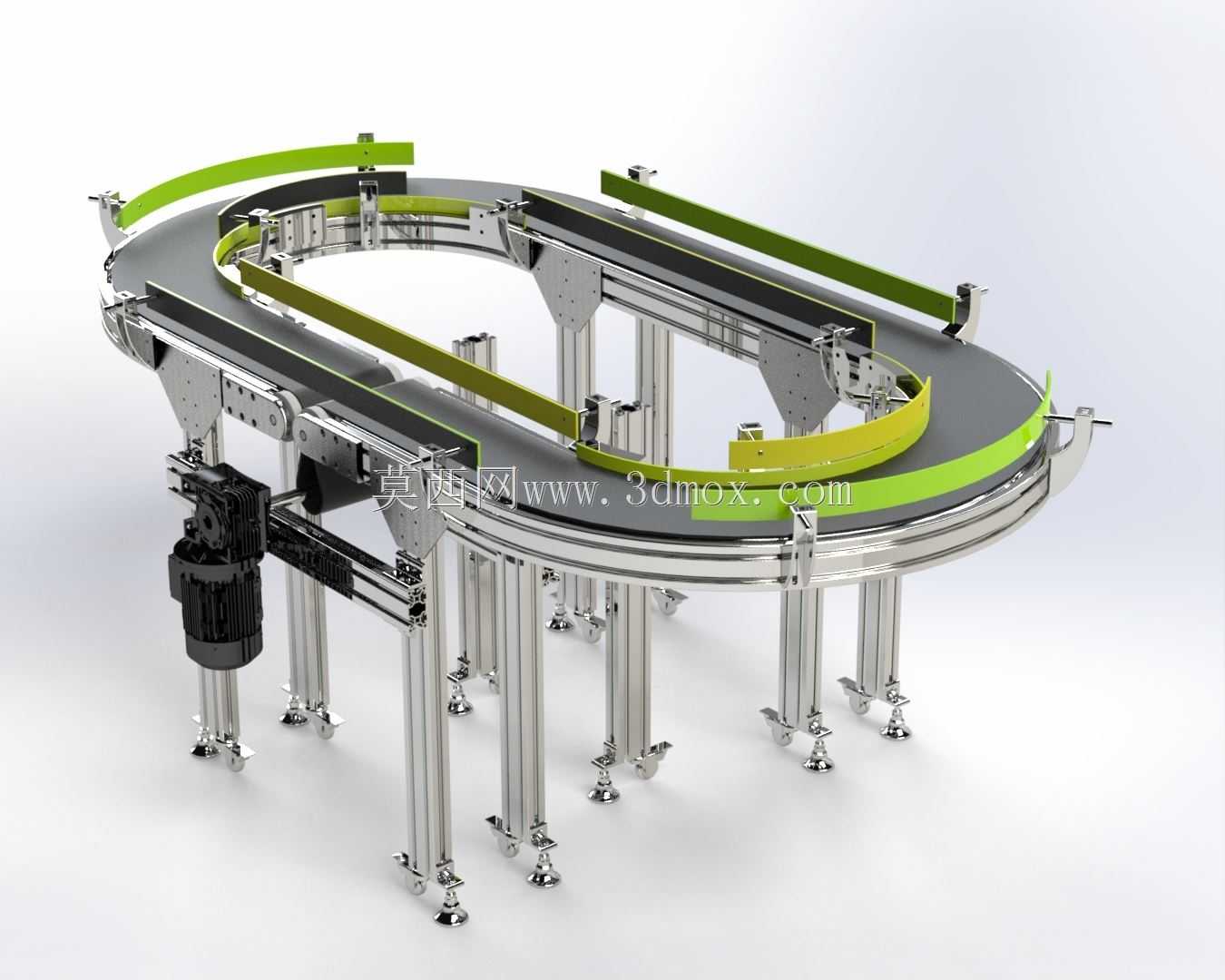

　　这套环形转弯皮带输送结构，主要面向车间内物料循环转运、多工位工序衔接的场景设计，常见于电子组装、食品包装、五金件分拣等需要闭环流转的生产布局中，能够在有限的厂房空间内实现物料的连续循环输送，无需额外设置转角移载机构，减少物料在转角处的二次搬运与磕碰风险。设备整体采用闭环环形布局，包含两段直段输送与两段180度转弯段，皮带表面为防滑耐磨材质，两侧设置可调式导向护栏，护栏采用圆弧过渡设计，完全贴合转弯段的曲率，避免物料在转弯过程中因离心力偏移卡滞，护栏高度可根据输送物料的外形尺寸进行上下调节，适配不同规格的箱装、袋装或是规整块状物料的输送需求。支撑结构采用不锈钢型材支腿，每根支腿底部配置可调脚杯，

　　可在地面不平整的安装场景下调节整机水平度，调节行程范围可覆盖常规车间地面的高低差，安装时无需额外做地面预埋处理，仅需将设备摆放到位后调整脚杯即可完成初步就位。驱动单元布置在直段端部位置，采用减速电机直接驱动主动辊筒，传动路径短，动力损耗小，主动辊筒表面做滚花处理，增大与皮带之间的摩擦力，避免重载启动时出现皮带打滑的问题；从动辊筒端配置张紧调节机构，可通过两端的调节螺栓调整皮带张紧度，补偿皮带长期运行后的拉伸变形，张紧调节的行程预留充足，可适配不同批次皮带的长度公差。转弯段的托板采用整体铣削成型的圆弧面板，表面光滑无拼接缝隙，能够为皮带转弯段提供连续的支撑，避免皮带在转弯位置出现凹陷、跑偏的问题，托板边缘做倒圆角处理，

　　防止长期运行过程中磨损皮带背面，延长皮带的使用寿命。设备的安装边界需要预留两侧至少300mm的维护空间，用于日常检查皮带运行状态、清理托板表面杂物、调节护栏位置，直段与转弯段之间采用法兰式连接结构，分段加工后现场通过螺栓拼接即可，运输过程中可拆分为多个分段单元，降低运输难度与成本。在实际使用过程中，可根据生产节拍需求调整驱动电机的运行速度，速度调节范围覆盖常规流水线的0.1m/s到0.5m/s区间，既可以满足慢节拍的人工装配工位物料输送，也可适配快节拍的自动化分拣线物料流转需求。导向护栏与皮带表面之间预留有5mm的间隙，既避免护栏刮蹭皮带表面，也能防止薄型物料卡入护栏与皮带的缝隙中，护栏外侧采用光滑圆弧面设计，

　　不会刮蹭操作人员的衣物，符合车间设备的安全防护要求。整套结构的设计过程中，优先考虑了易维护性，所有辊筒的轴承座均采用外置式安装，更换轴承或是辊筒时无需拆解整体框架，仅需拆下对应位置的紧固件即可完成更换；皮带的更换也无需完全拆解设备，松开张紧机构后即可将皮带从框架侧面抽出，大幅降低后期的维护工作量。针对不同行业的使用需求，支腿材质可根据使用场景选择碳钢喷塑或是不锈钢材质，接触食品的场景可选用食品级皮带材质，满足不同生产环境的卫生要求。设备整体的重心经过优化设计，满负载运行时不会出现晃动、侧倾的问题，支腿的排布密度经过计算，直段每间隔800mm设置一根支腿，转弯段加密支腿排布，保证转弯段在承受偏载时的结构刚性，避免长期运行后框架出现变形。
