碳纤维材质四轴FPV竞速无人机机架结构

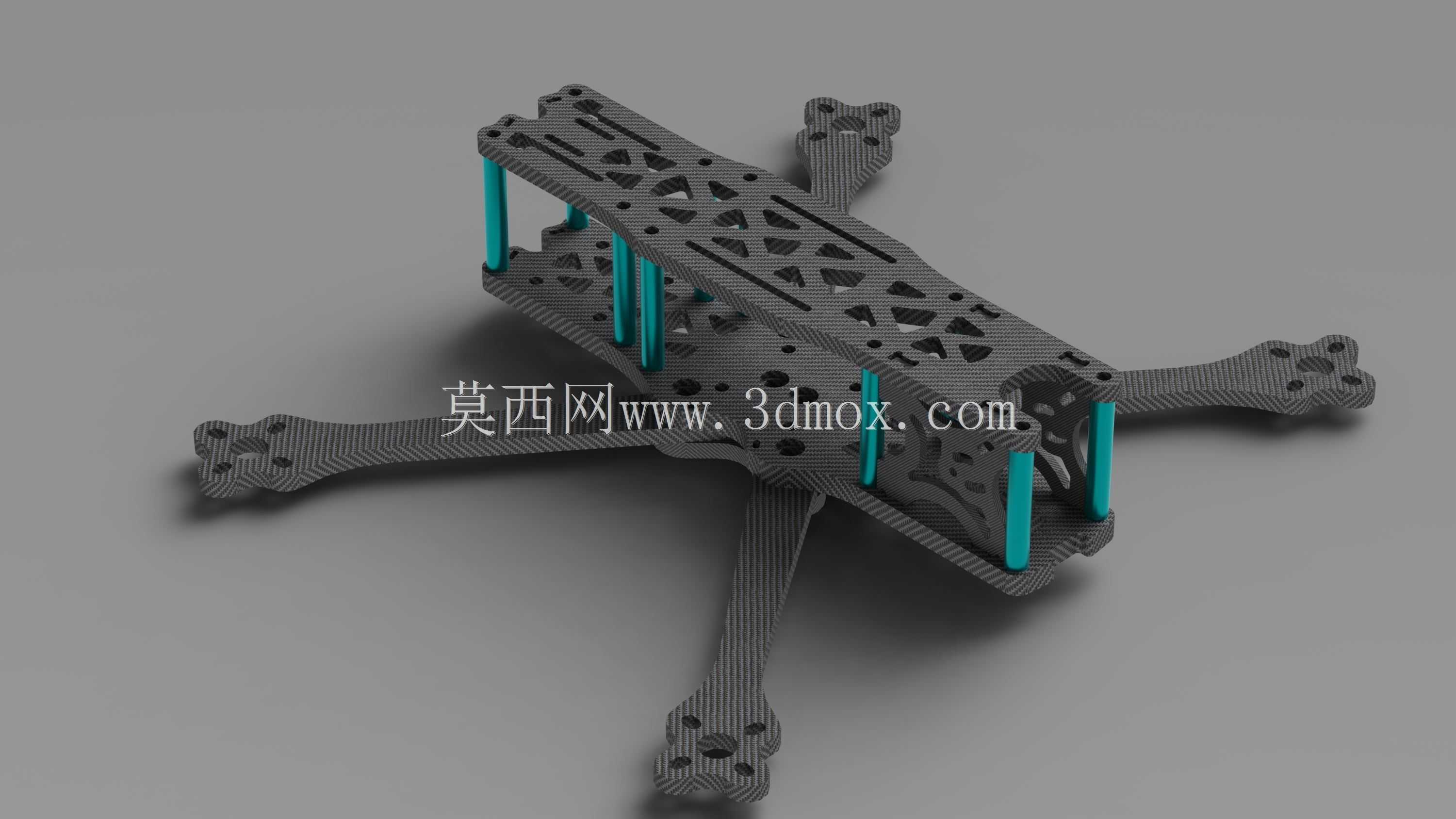

　　这套四轴FPV机架采用对称X型布局设计，核心承载板选用碳纤维板材经CNC精密切割成型，整体镂空减重结构在保证结构刚性的前提下，尽可能降低整机起飞重量，适配竞速类FPV飞行对推重比的严苛要求。机架上下两层主安装板通过等长的金属立柱实现刚性连接，立柱分布在主板四周靠近机臂根部的位置，既可以分散飞行时机臂传递的振动载荷，也能在两层板之间预留出足够的安装空间，用于放置飞控、电调、电池、图传等核心电子部件，层间高度经过反复校核，既不会因为空间过小挤压电子元件导致布线困难，也不会因为层间过高抬升整机重心影响飞行操控稳定性。四个机臂与主安装板采用一体化切割成型结构，省去了额外的机臂固定连接件，减少了装配环节的累积误差，

　　同时避免了飞行过程中机臂连接位置出现松动虚位的问题，机臂末端预留了标准的电机安装孔位，孔位间距适配主流22系列、23系列无刷电机的安装尺寸，安装面做了平整化处理，保证电机安装后轴线与机臂平面保持垂直，降低电机运转时的不必要振动。机臂从根部到末端采用渐变宽度设计，靠近主板的根部位置宽度更大，提升抗扭刚性，抵消电机高速运转产生的反扭力，末端宽度收窄，在保证电机安装强度的同时减少不必要的重量冗余，机臂表面的镂空孔位并非单纯为了减重，每一处开孔的位置都经过受力路径校核，避开了主应力传递路线，不会因为开孔导致结构强度出现断崖式下降。机架前端预留了摄像头安装位，安装角度可根据飞行需求在一定范围内调整，适配不同视场角的FPV摄像头，

　　保证飞行时的前方视野覆盖。机架底部预留了电池绑带穿槽，可适配不同容量的锂聚合物电池固定，绑带槽的位置经过重心匹配设计，电池安装后整机重心落在机架几何中心附近，减少飞行时的配平调整工作量。整套机架的安装边界经过精准控制，机臂展开后对角电机轴距适配5寸螺旋桨的安装使用，桨尖与机架主体之间留有足够的安全间隙，避免飞行过程中螺旋桨打到机架结构引发炸机事故。上层主板预留了飞控安装孔位，兼容主流规格的飞控安装尺寸，孔位周边做了平整处理，方便安装减震柱来过滤飞行时的高频振动，保证飞控陀螺仪的采样数据稳定。机架的所有边缘位置都做了倒角处理，避免切割后的锋利碳纤维毛刺划伤操作人员或者损坏线材，所有安装孔位都做了公差匹配，普通M2、

　　M3规格的螺丝可以顺畅拧入，不需要二次扩孔加工。在实际飞行场景中，这类机架主要用于FPV竞速飞行、花飞特技动作飞行，碳纤维材质的高刚性可以承受特技动作时的大过载冲击，即使出现轻微的碰撞，只要不是直接撞击机臂根部，都不容易出现结构断裂的问题。设计过程中充分考虑了户外飞行的实际使用需求，整体结构没有易积灰、积水的死角，雨天飞行后只需要简单擦拭就可以完成清洁，不会因为缝隙残留水分腐蚀电子元件。布线空间的设计也充分考虑了实际装机的便利性，电调信号线、图传天线、接收机天线的走线位置都预留了对应的过孔，线材可以沿着机架内侧的走线槽布置，不会外露到螺旋桨旋转范围内，避免飞行中线材被桨叶打断。机臂的振动传递路径经过优化，电机运转时产生的高频振动会沿着机臂传递到主安装板时被部分衰减，配合飞控减震球可以进一步降低振动对传感器的影响，保证飞行姿态控制的精度。
