固定翼汽油动力长航时无人机结构设计

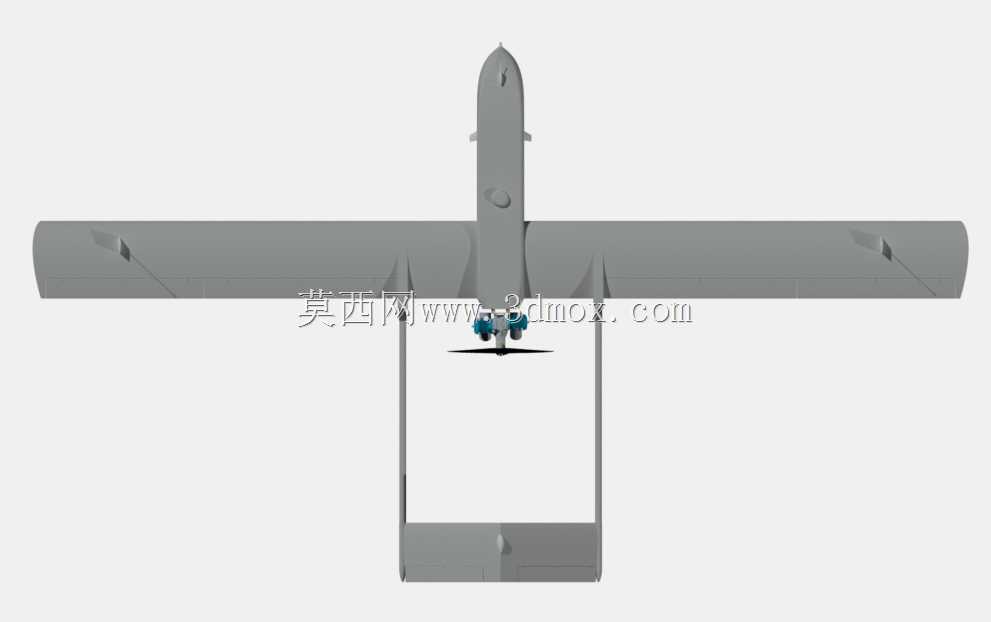

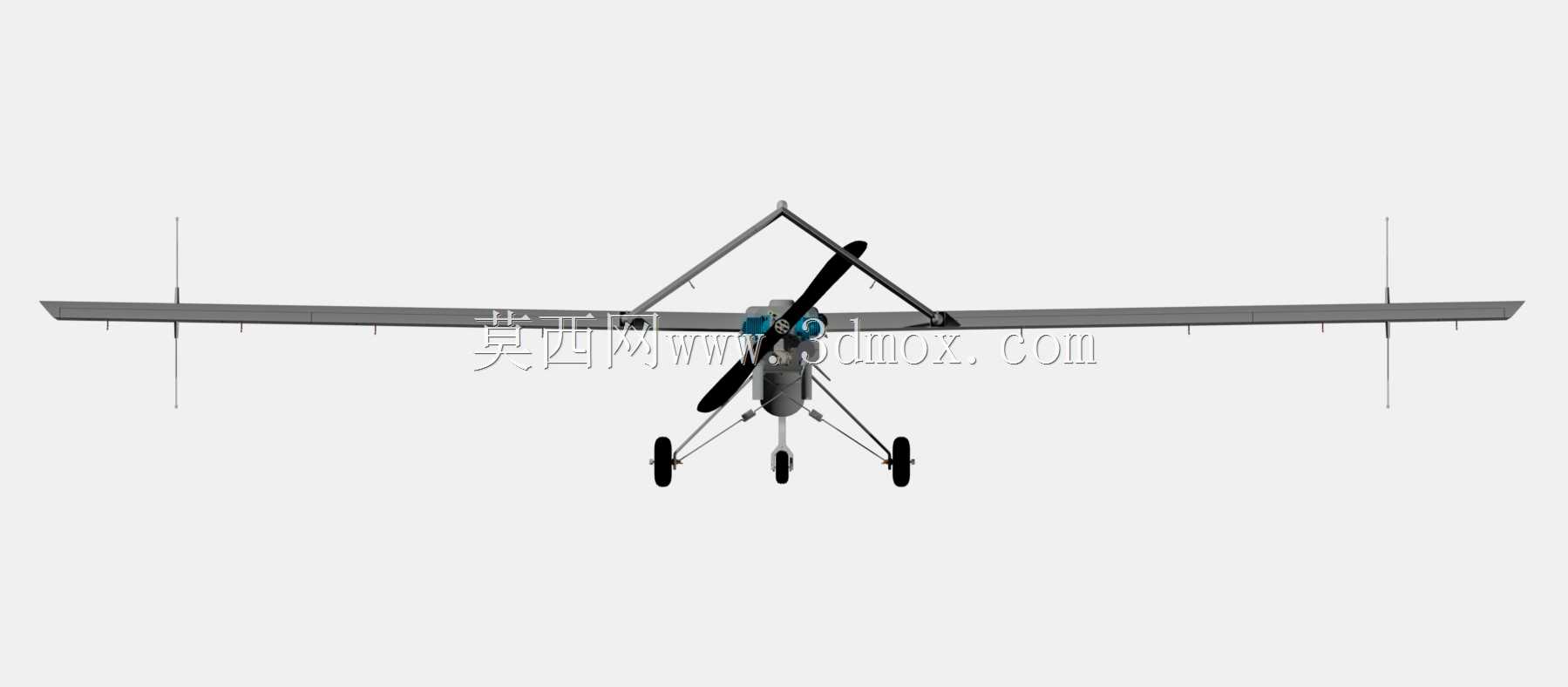

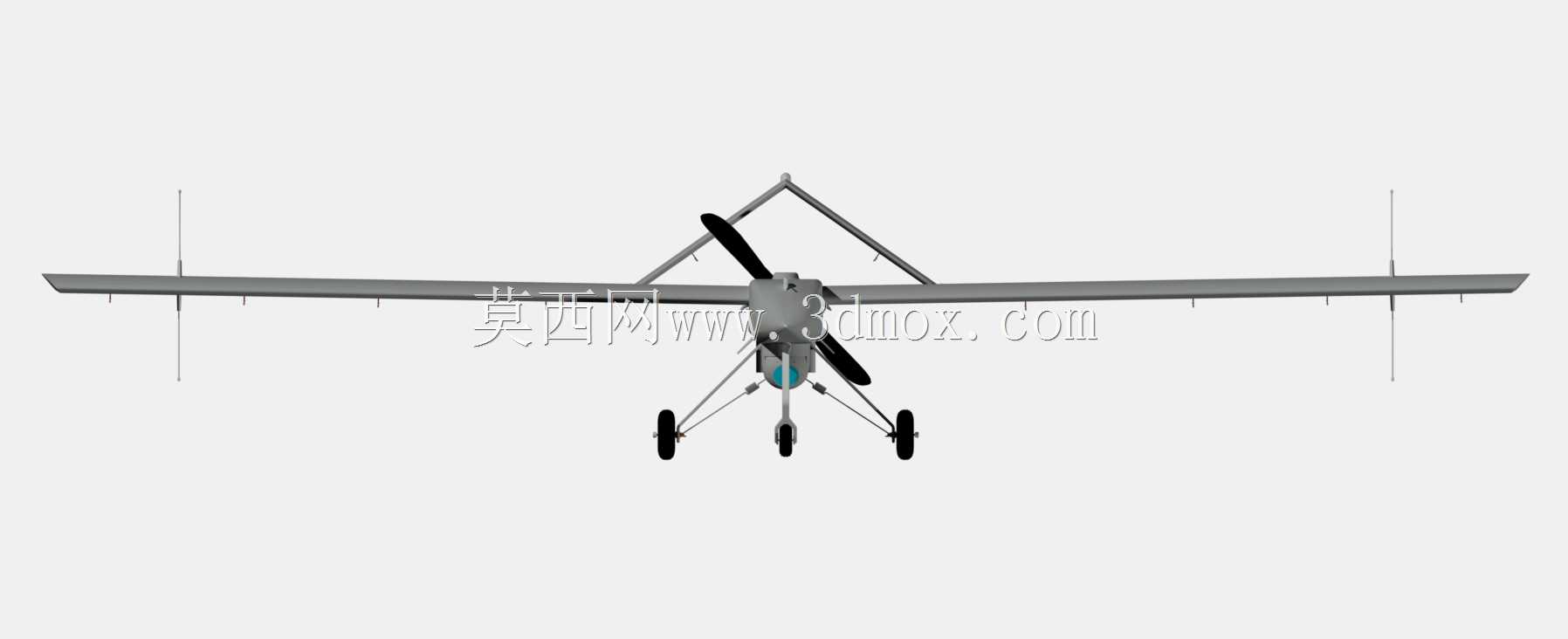

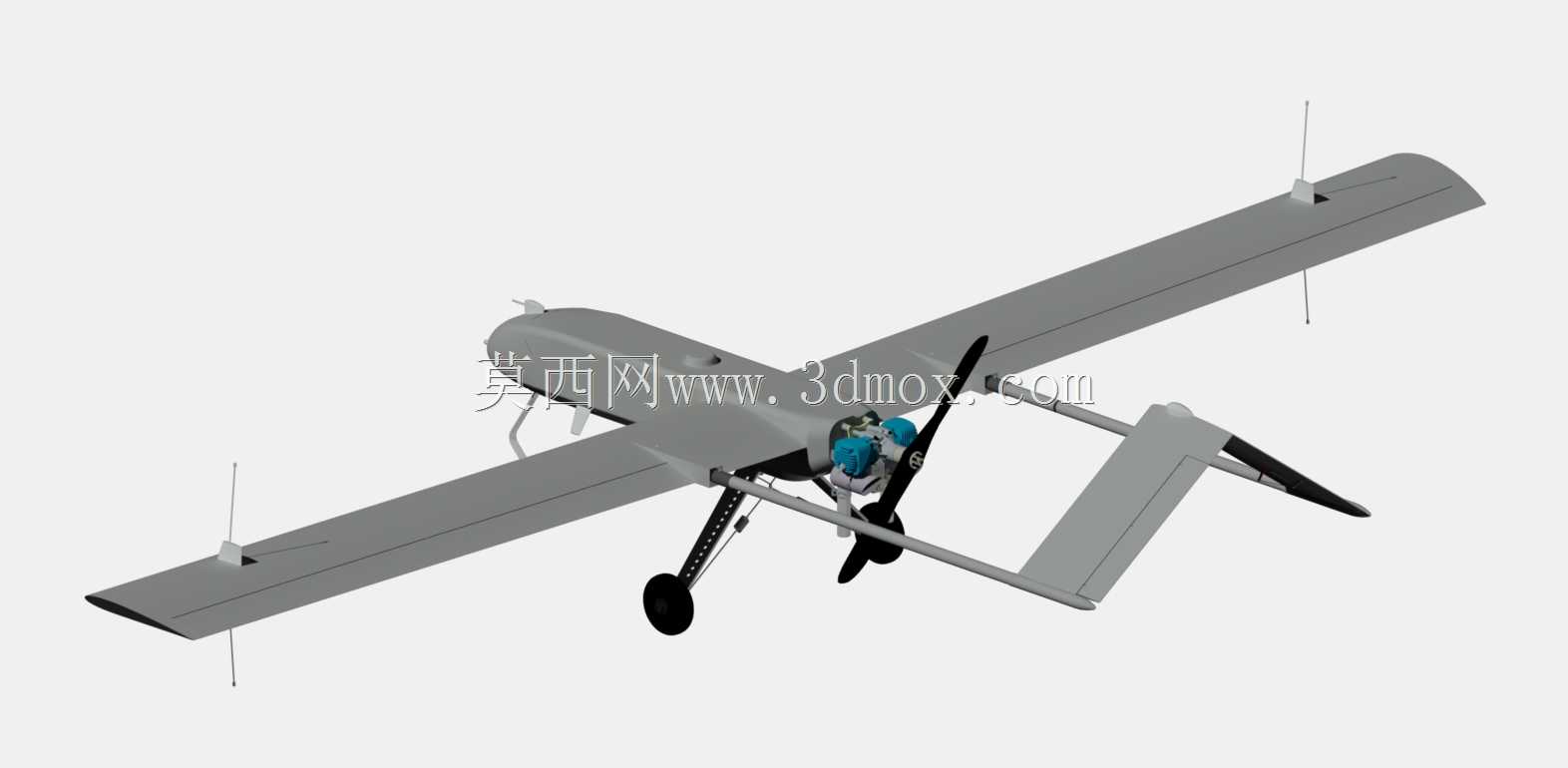

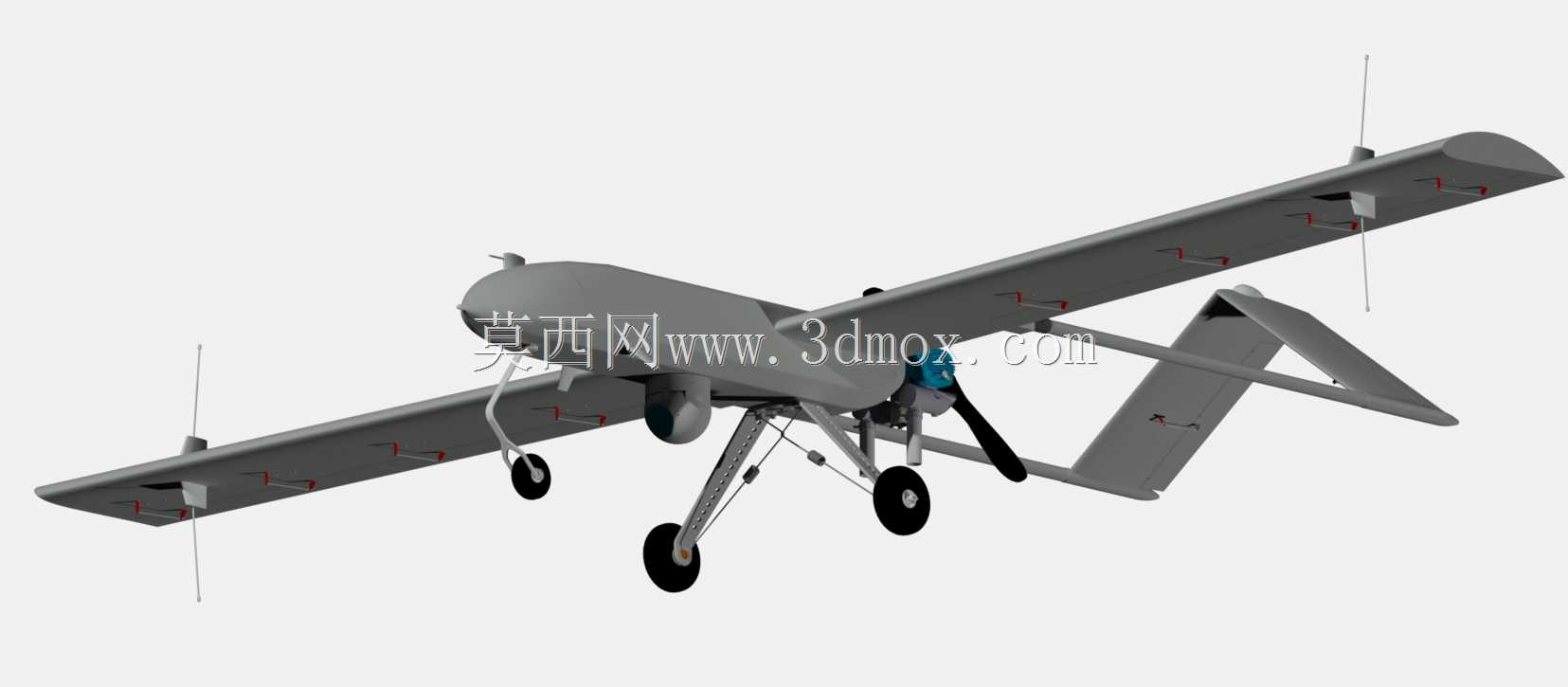

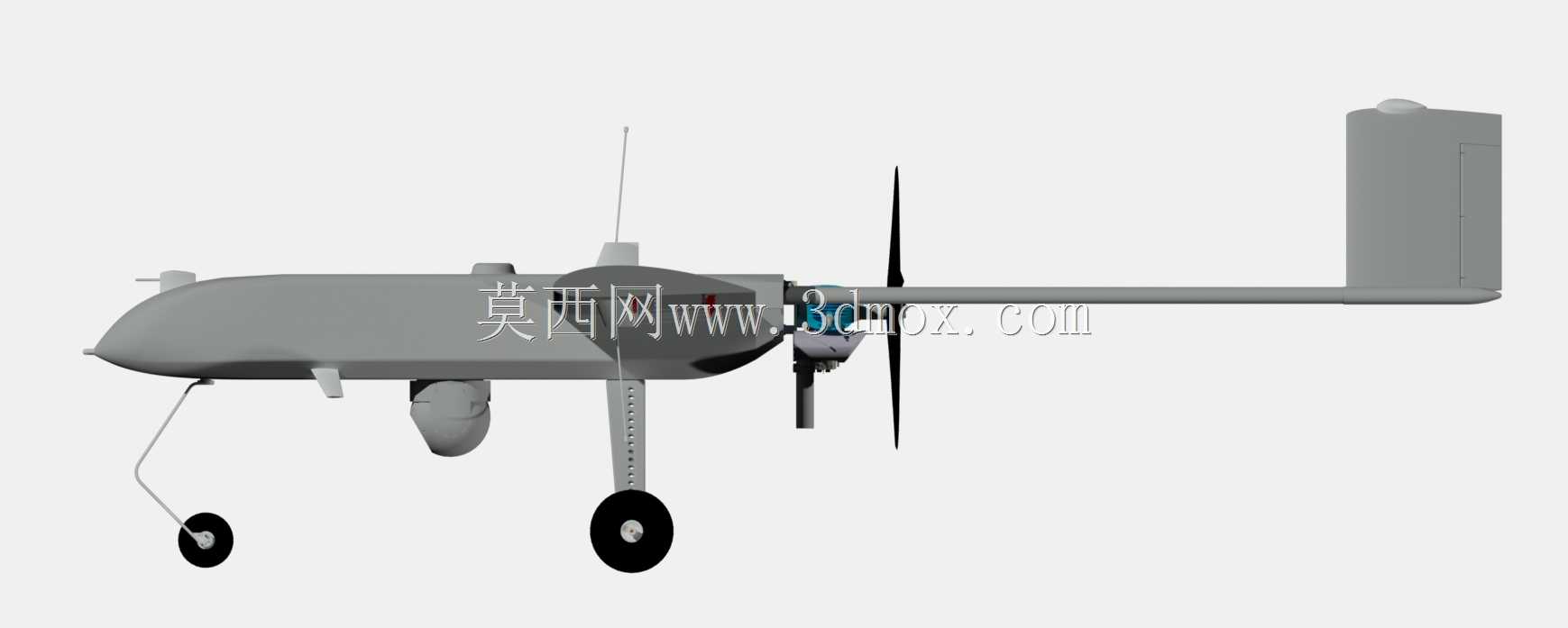

　　这款固定翼汽油动力无人机的结构设计，核心围绕长航时作业场景的实际需求展开，区别于消费级多旋翼无人机的短航时局限，其整体布局采用常规上单翼搭配前三点起落架的成熟构型，在保证低速起降稳定性的同时，兼顾巡航阶段的气动效率，适配野外非铺装场地的起降作业要求，可覆盖大范围地理测绘、农林植保作业、边境管线巡检、应急通信中继等多类工业级应用场景。

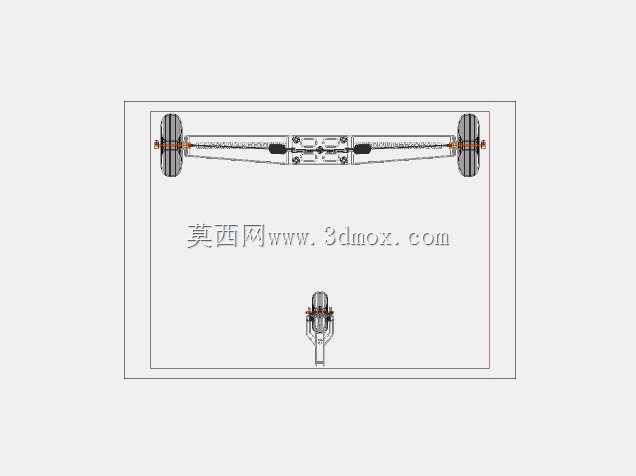

　　从尺寸边界来看，整机翼展达到444厘米，机身长度256厘米，机身高度85.67厘米，该尺寸区间在运输拆解状态下可适配常规厢式货车的装载空间，外场作业时无需特殊大型转运设备，现场组装仅需完成机翼对接、起落架固定、燃油加注三个核心步骤即可完成起飞前准备，作业部署灵活性较强。起落架采用弹簧阻尼缓冲结构，主起落架布置于机翼下方重心靠前位置，前起落架设置于机头下方，搭配小直径低压橡胶轮胎，可在平整度较差的草地、土路面完成起降，降低对作业场地的硬件要求。

　　动力系统选用DLE-120汽油发动机作为核心动力输出，搭配两叶拉力螺旋桨，发动机安装座采用减震阻尼结构与机身主承力框架连接，可有效抵消活塞发动机运转产生的振动，避免振动传递至机身搭载的任务载荷舱，保证测绘相机、红外吊舱等设备的工作稳定性。燃油系统总容量为15升，搭配汽油发动机的低油耗特性，可实现6小时连续飞行，单架次作业半径可覆盖超过200公里的作业范围，相较于同级别电动无人机，航时提升超过5倍，大幅减少长距离作业时的起降频次，提升外场作业效率。

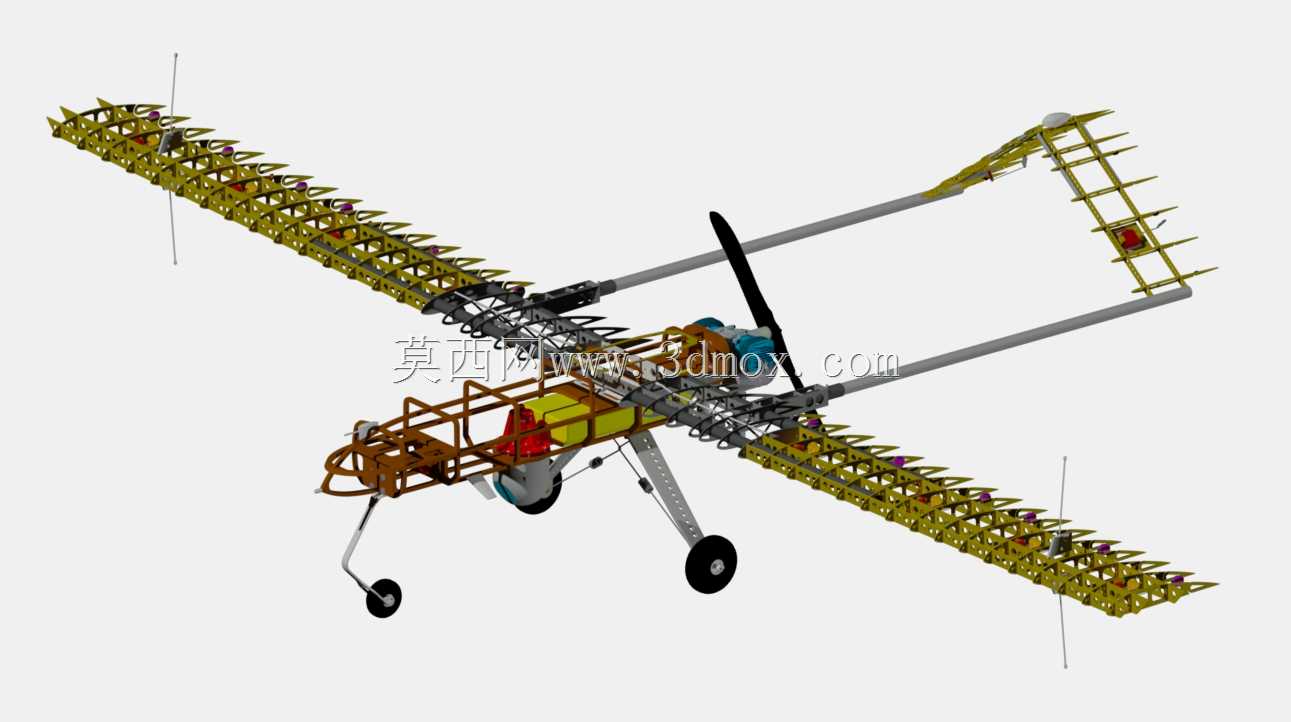

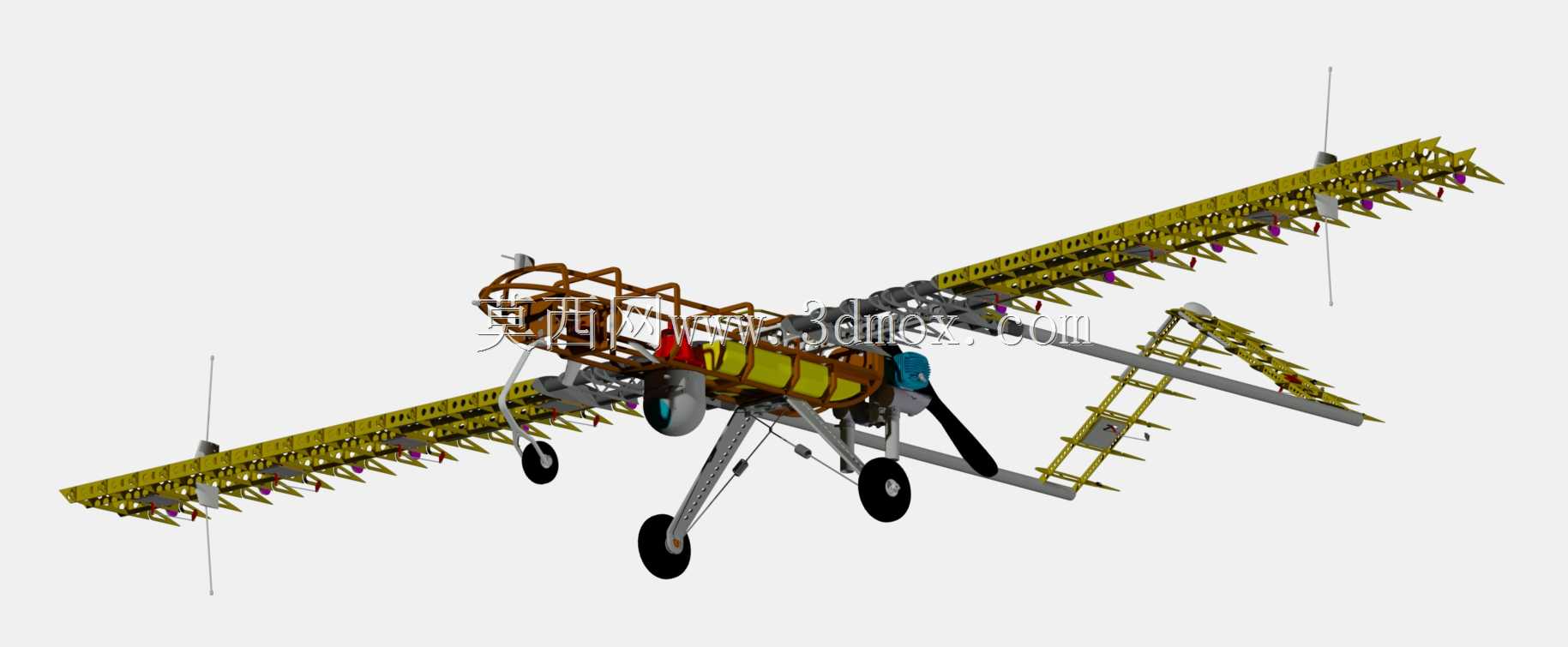

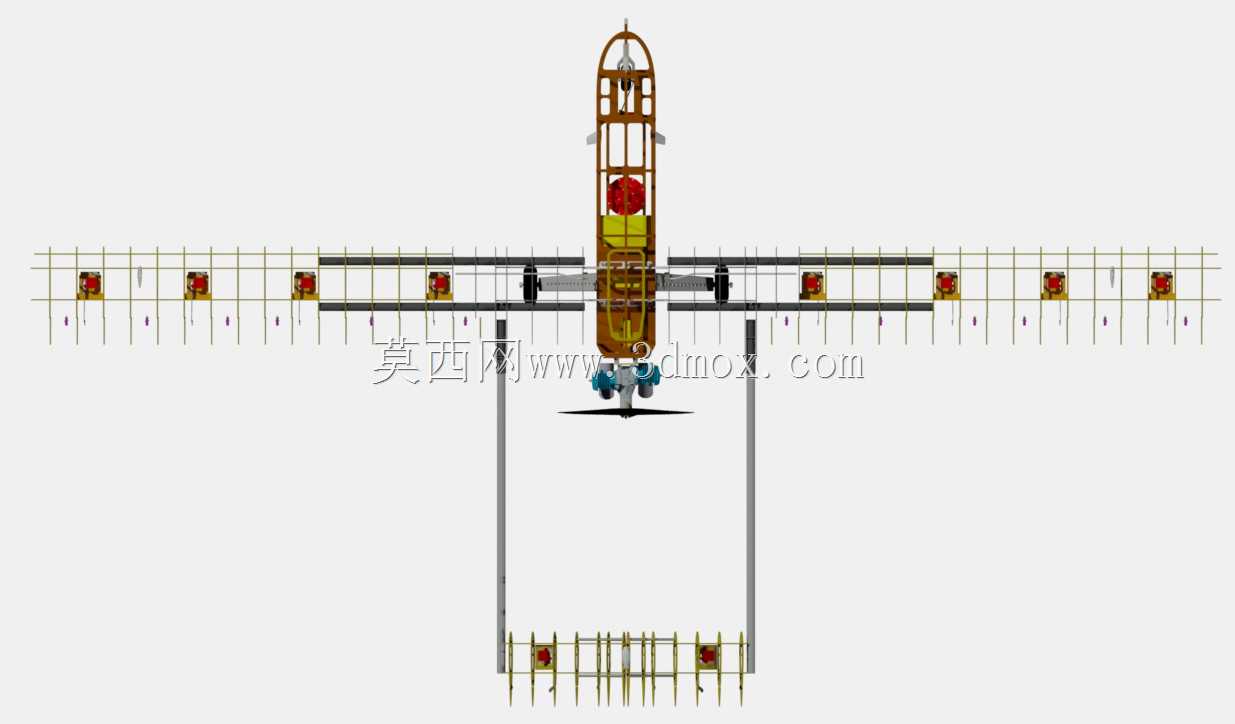

　　机身结构层面，主承力构件采用真空成型工艺制备的碳纤维复合材料制作，在保证结构强度满足机动飞行、起降冲击载荷要求的前提下，将整机空重控制在合理区间，最大装载重量可达28公斤，可根据不同作业场景灵活搭载多光谱相机、激光雷达、抛投装置、通信中继基站等不同任务载荷，载荷舱采用快拆安装结构，无需改动机身主体结构即可完成不同载荷的快速切换，适配多场景作业需求。机翼采用平凸翼型设计，机翼内部设置翼梁作为主承力结构，机翼后缘布置副翼控制面，通过舵机与飞控系统连接，可实现飞行姿态的精准控制，机翼两端设置翼尖小翼结构，降低诱导阻力，进一步提升巡航阶段的燃油经济性。尾翼采用常规平尾加垂尾的布局，平尾负责俯仰姿态控制，垂尾负责航向稳定与控制，舵面间隙均做密封处理，减少气动干扰带来的控制偏差。

　　在结构细节设计上，机身内部按照功能划分了动力舱、燃油舱、飞控设备舱、载荷舱四个独立区域，各区域之间设置防火隔热隔板，避免发动机舱的高温影响电子设备与燃油系统的工作安全，燃油管路采用耐油橡胶管路搭配金属快插接头，既保证管路连接的密封性，又便于外场维护时的拆装检修。电气线路采用分束绑扎布置，动力线路与信号线路分开走线，减少发动机点火系统产生的电磁干扰对飞控、导航设备的信号影响，保证飞行控制的可靠性。机身蒙皮采用复合材料夹层结构，表面做光滑处理，降低飞行过程中的空气阻力，同时具备一定的抗雨水、抗紫外线老化能力，可适应复杂气象条件下的作业需求。

　　从实际使用的角度出发，该结构设计充分考虑了外场作业的维护性需求，所有易损部件如螺旋桨、起落架轮胎、舵机摇臂等均采用通用标准件，出现损坏时可快速更换，无需定制特殊配件；机翼与机身采用插销式连接结构，拆解后机翼、尾翼、机身可分开收纳，减少存储占用空间，适合长期外场转场作业使用。整体结构的强度冗余按照2.5倍最大过载设计，可应对作业过程中突发的气流扰动、轻度机动飞行的载荷要求，结构安全系数满足工业级无人机的相关设计规范。
