固定翼察打一体无人机概念结构设计

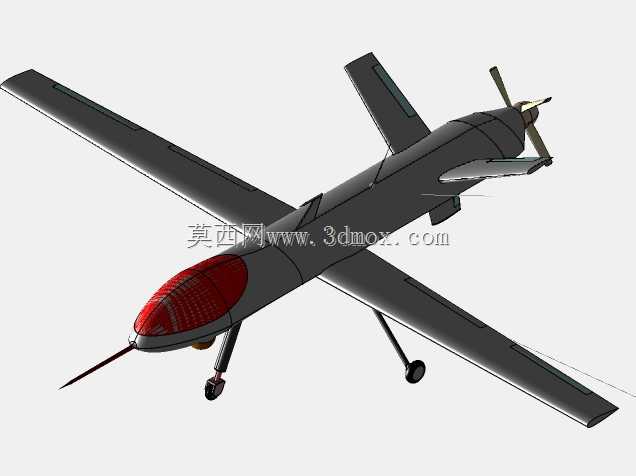

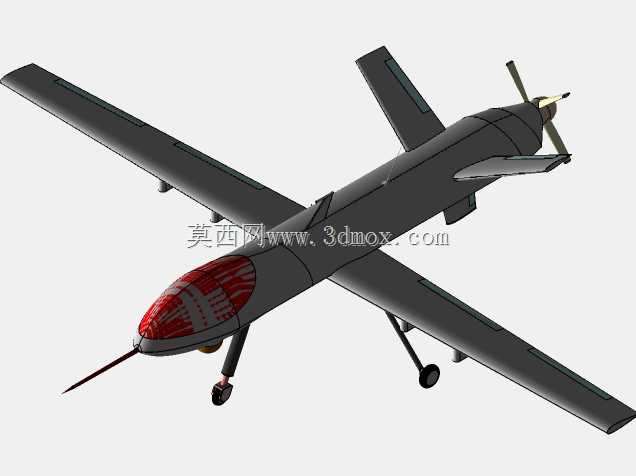

　　这款固定翼无人机的结构设计，首先围绕长航时低空侦察与轻量目标打击的核心应用场景展开，整体采用常规大展弦比平直翼布局，适配亚音速巡航阶段的升阻比需求，能够在3000米以下的任务空域保持4小时以上的滞空时长，可覆盖边境巡逻、林区火情监测、灾害现场勘察、小范围目标精确打击等典型作业场景，无需搭载人员即可完成高风险空域的作业任务，避免人员暴露在防空火力、有毒有害空域等危险环境中。

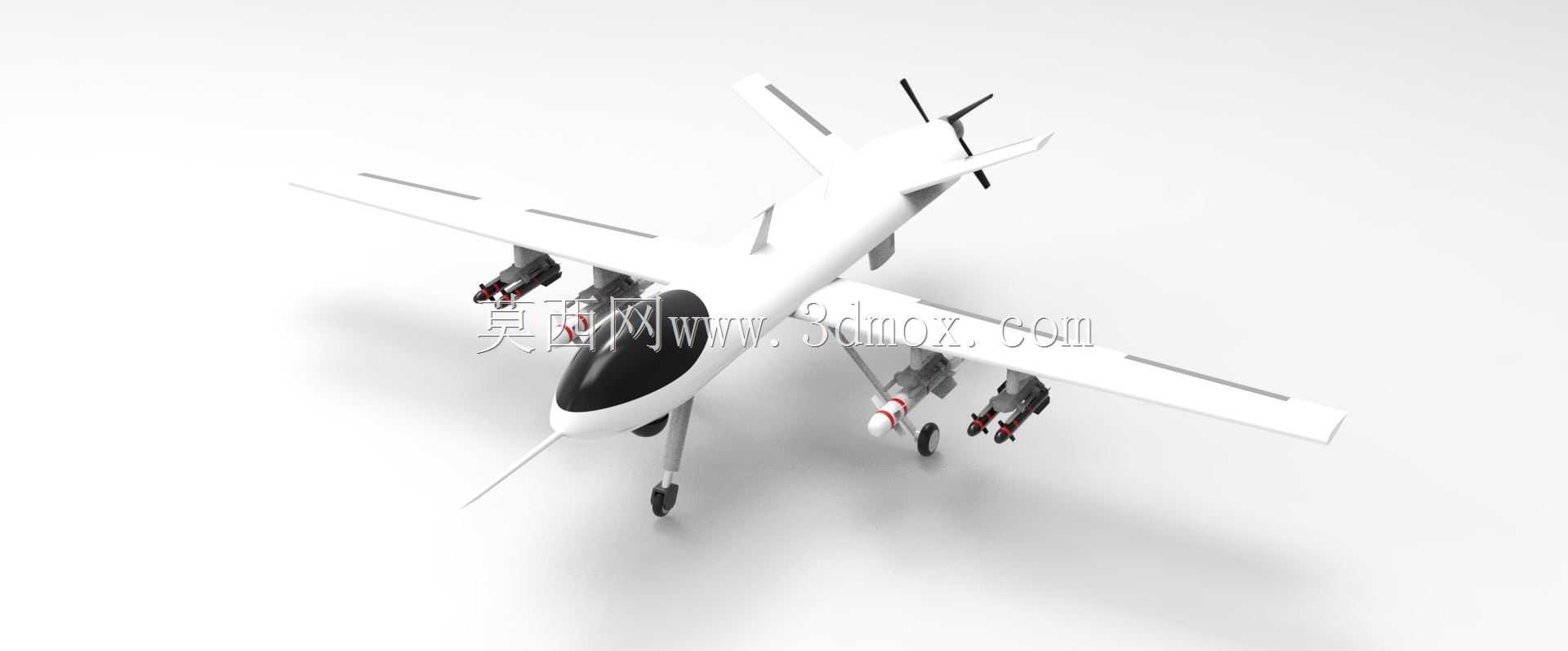

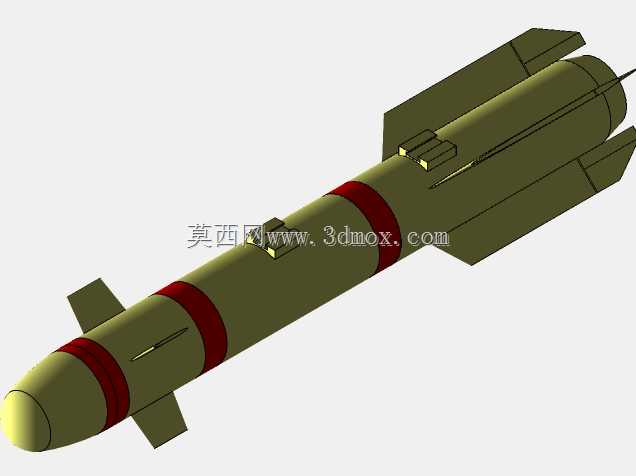

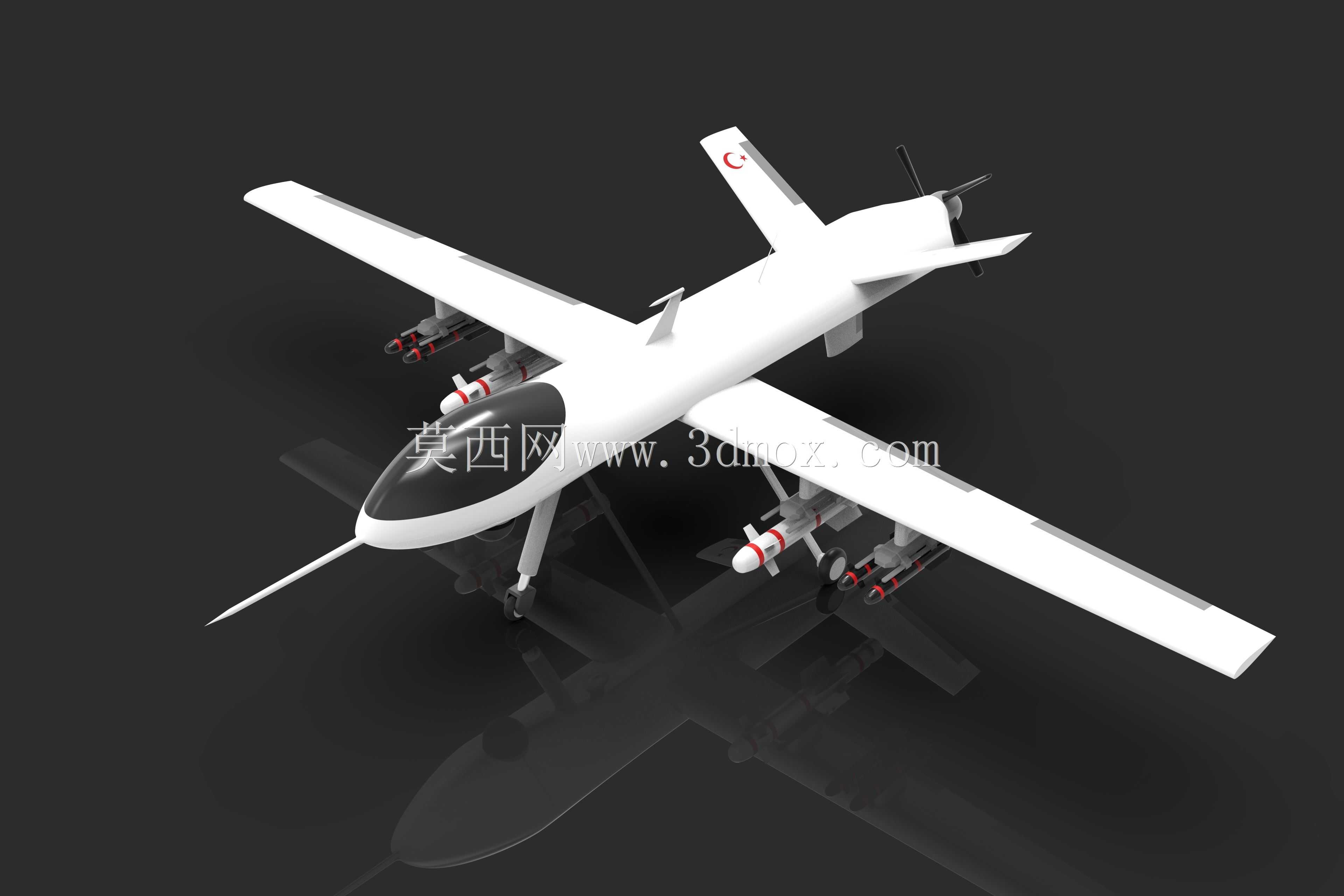

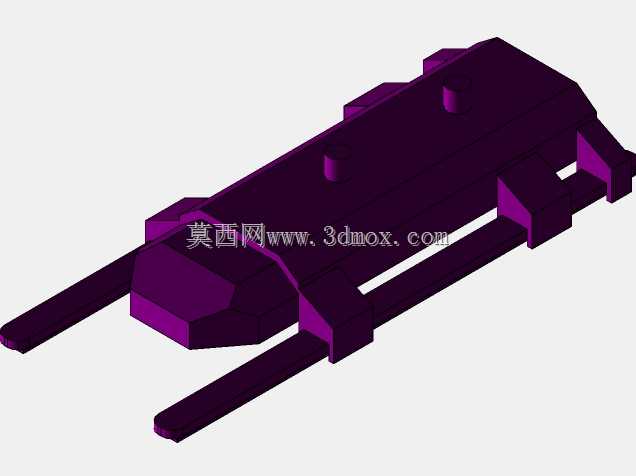

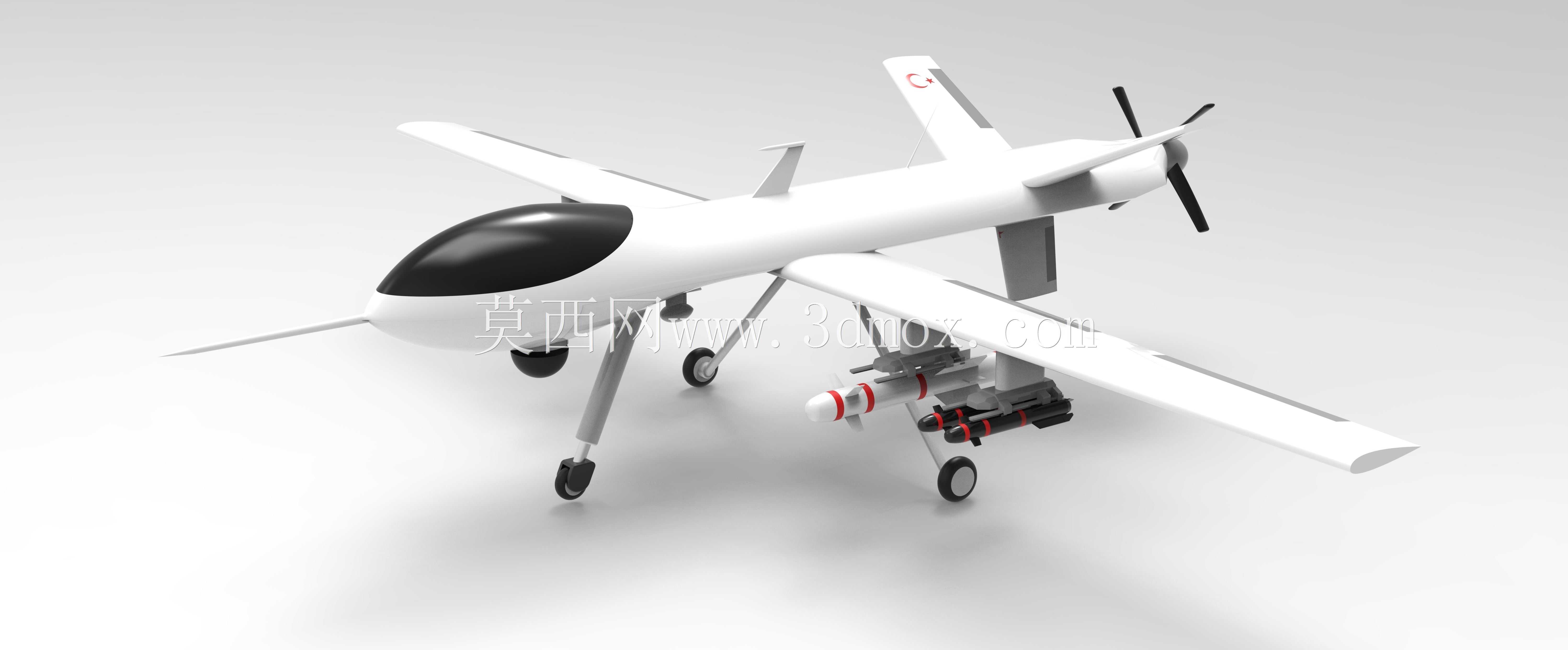

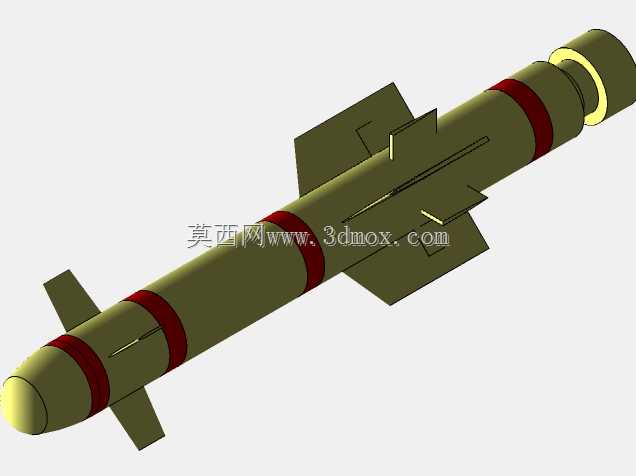

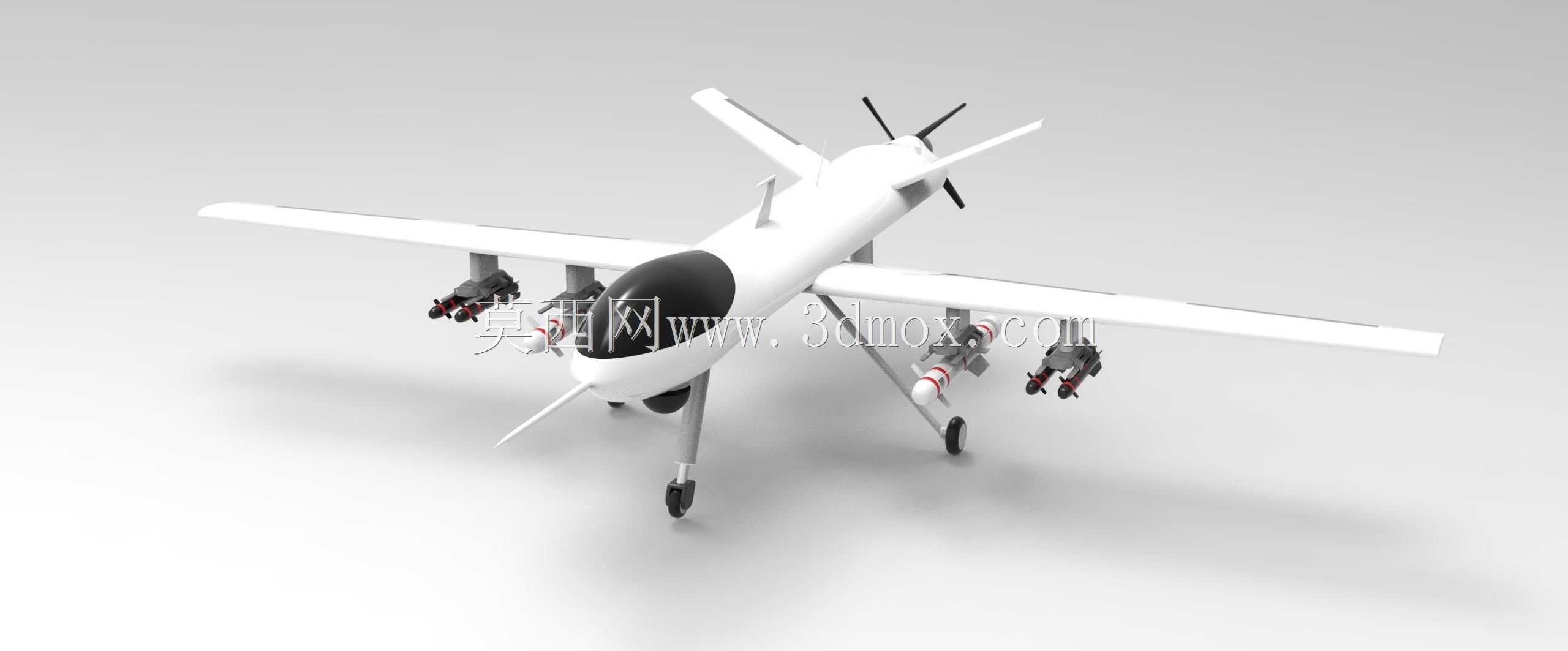

　　从功能特性来看，机身中段设置有模块化任务舱，可根据作业需求快速更换光电侦察吊舱、多光谱测绘模块或是轻量制导武器挂架，机翼下方预留的四个挂点采用统一的快装接口，单挂点最大承载重量为15kg，既可以挂载小型空地弹药执行点打击任务，也可以挂载应急通信中继设备、物资投送箱完成非军事类作业任务。尾段采用推进式螺旋桨动力布局，将动力单元布置在机身尾部，能够避免前拉式螺旋桨对机身前部侦察设备的视野遮挡，同时降低动力单元的振动对光电载荷成像精度的影响，尾翼采用常规倒T型布局，垂尾与平尾的舵面均设置有独立的舵机安装位，可配合飞控系统完成俯仰、偏航、滚转三个轴向的姿态调整，配合机身前部的空速管、GPS天线等传感单元，可实现预设航线自主飞行、地面站远程遥控飞行两种模式的无缝切换，在通信链路中断的情况下，可自动触发返航程序，按照预设航线返回起飞点。

　　设计过程中，首先对机身的重量分配做了反复校核，将电池、飞控单元等较重的部件布置在机身重心附近的设备舱内，避免飞行过程中重心偏移幅度过大影响操控稳定性，机翼采用翼型为克拉克Y的改型，相对厚度12%，既能够保证机翼内部有足够的空间布置燃油箱或是电池组，也能兼顾低速飞行阶段的升力系数与失速特性，起降阶段配合可收放式前三点起落架，能够在平整的硬化路面、简易土跑道完成起降作业，起落架的减震行程经过适配设计，可吸收起飞着陆阶段的冲击载荷，避免机身内部的精密电子设备受冲击损坏。

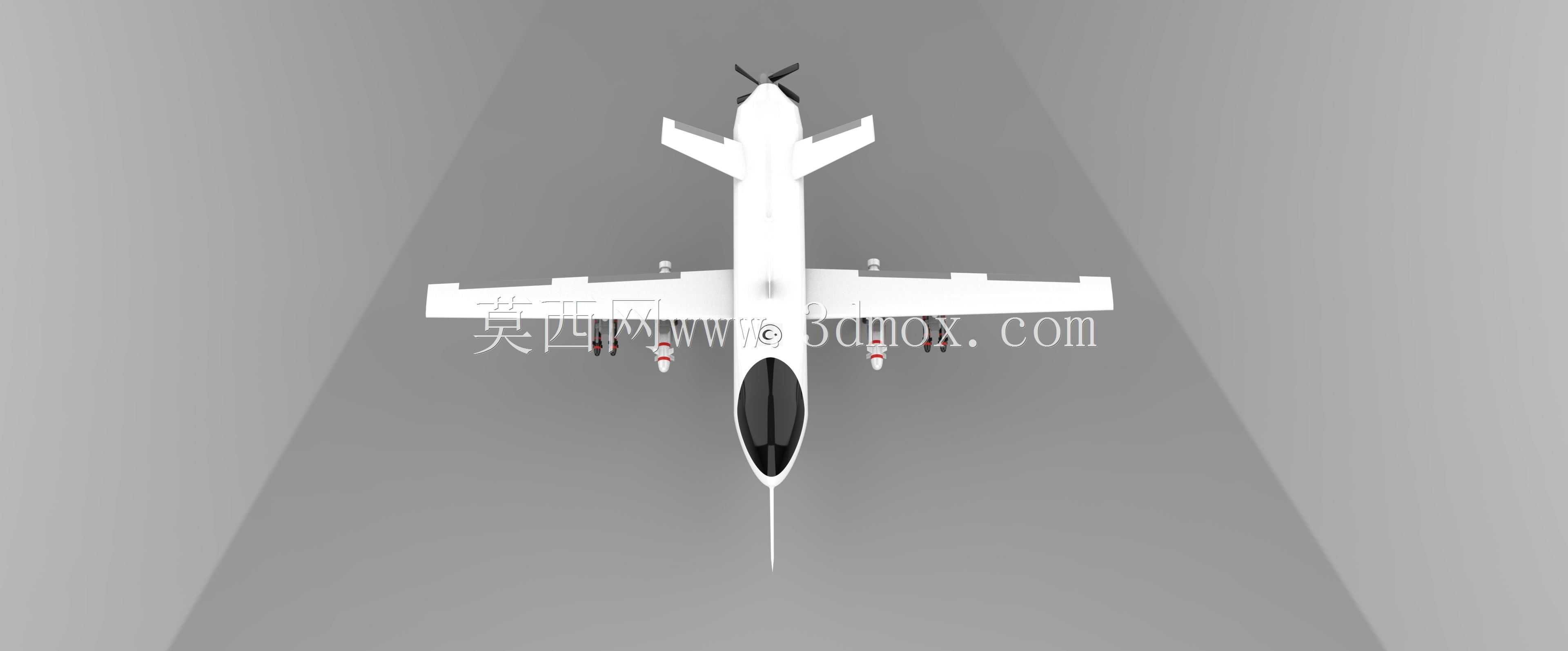

　　外形尺寸方面，整机翼展控制在6.2米，机身全长4.1米，机高1.2米，拆解后可装入标准的航空运输包装箱，能够通过轻型运输车辆快速转运至作业现场，组装时间不超过30分钟，适合快速部署的作业需求。安装边界上，机身内部的设备舱预留有标准的航电设备安装导轨，可适配市面上主流的民用飞控、数传、图传设备，挂点接口采用通用的航空挂架标准，无需额外改装即可挂载匹配的任务载荷，机身蒙皮采用分段式设计，各维护口盖均设置有快拆锁扣，日常维护时无需拆解整体机身，即可完成动力单元、飞控设备、电池的检查与更换，大幅降低外场作业的维护难度。

　　需要说明的是，该设计为概念性结构方案，目前未做量产化的工艺适配，结构设计阶段重点验证了布局合理性、重心匹配、载荷安装空间等核心结构要素，可作为固定翼无人机结构设计的参考原型，也可用于仿真验证阶段的气动、载荷分析基础模型，后续若要推进量产，还需要针对复合材料蒙皮的成型工艺、结构件的疲劳强度、飞控系统的适配调试做进一步的细化设计，同时需要根据实际搭载的动力单元参数，调整舵面的舵量参数与重心配平范围，确保不同载荷配置下的飞行稳定性。
