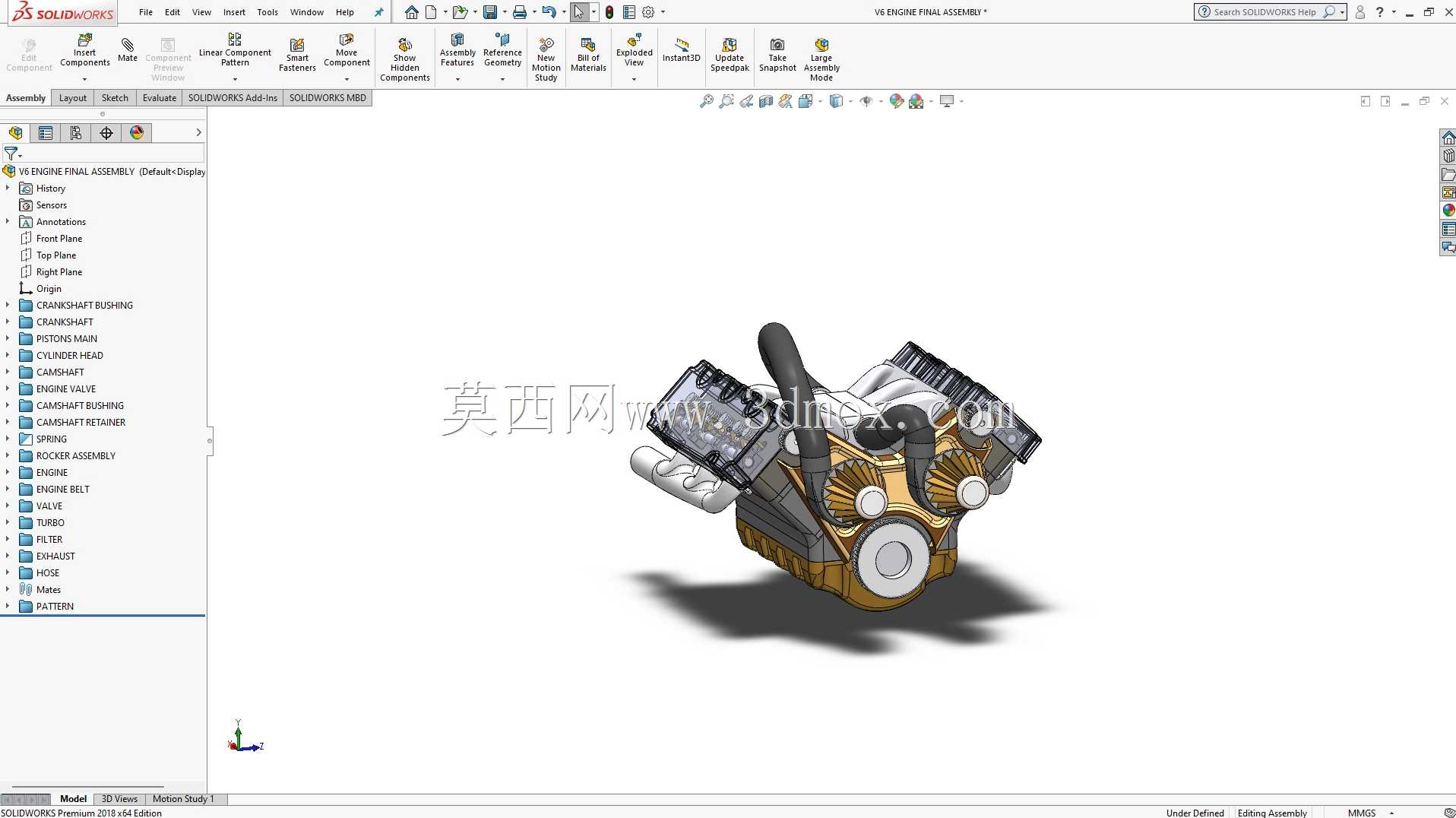

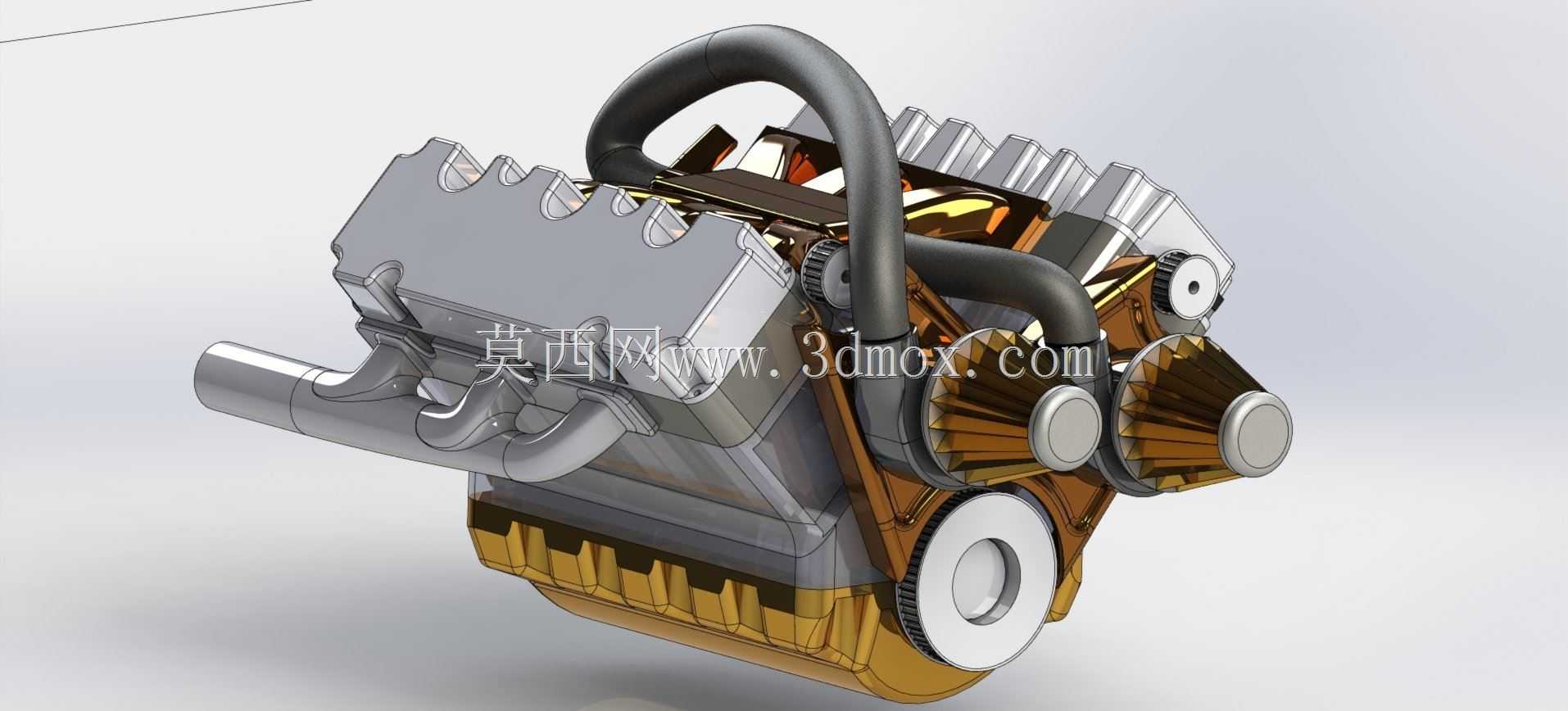

V型六缸汽车动力总成结构三维数模

　　这套V型六缸动力装置的三维结构，完整覆盖了从曲柄连杆机构、配气机构到进排气、冷却润滑附属系统的全部零件与子总成装配关系，在乘用车、轻型商用车的前置后驱、四驱动力平台开发中，这类结构是动力系统匹配、机舱布置校核的核心参考载体。实际装车场景中，V6布局的动力单元相比直列六缸机型，轴向长度缩短近三分之一，能够在有限的发动机舱空间内平衡动力输出平顺性与布置灵活性，既可以适配纵置后驱的豪华乘用车平台，也能经过调校后搭载在轻型越野车辆、小型工程作业机械的动力舱内，为整车提供持续稳定的动力输出。

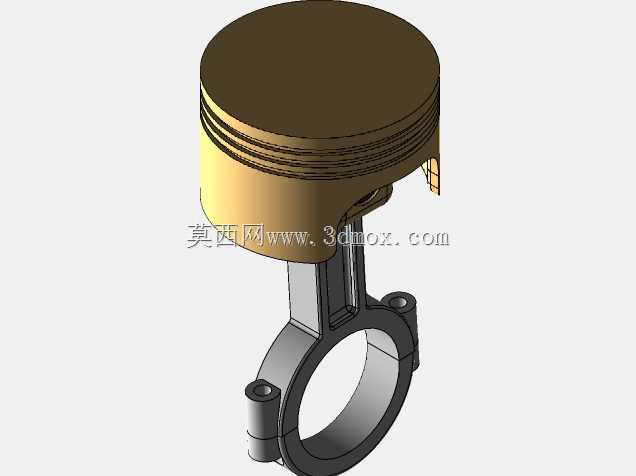

　　从功能特性来看，这套结构完整还原了V6引擎的做功逻辑：两列气缸呈60度夹角布置，相邻气缸做功行程错开120度曲轴转角，能够抵消一阶、二阶往复惯性力，运行时的振动水平远低于直列四缸机型，不需要额外加装平衡轴结构就能实现优异的NVH表现。数模中清晰呈现了活塞、连杆、曲轴的装配配合关系，进排气歧管的走向完全匹配实车布置逻辑，前端轮系的带轮、张紧轮位置也按照实际装车边界做了还原，甚至连气门室盖、油底壳的密封结构、附属管路的固定卡扣位置都做了细节呈现，能够直接用于动力总成的装配工艺验证、机舱干涉检查工作。

　　设计思路上，这套结构遵循了量产V6引擎的通用开发逻辑：首先确定曲轴的回转半径、连杆长度与活塞行程的匹配关系，保证气缸压缩比符合民用自然吸气机型的常规设计区间；之后围绕曲轴的布置位置，确定两列气缸的夹角，60度的夹角选择既能够保证机体的结构刚度，又能让进排气歧管的布置空间更充裕，避免管路弯折角度过大影响进排气效率；进气管路的走向设计充分考虑了充气效率，进气歧管的长度经过匹配，能够在常用转速区间形成较好的进气谐振效应，提升中低转速下的扭矩输出；排气侧的歧管采用等长设计，能够让各缸的排气脉冲互不干扰，为后续排气后处理系统的匹配预留了充足的接口边界。

　　从安装边界与尺寸维度来看，这套V6动力总成的整体轮廓完全符合量产民用机型的尺寸区间，机体宽度控制在V型布局的合理范围内，前端轮系的突出量、后端与变速器连接的飞轮壳接口尺寸，都按照常规纵置动力平台的匹配标准做了还原，油底壳的最低点位置预留了足够的离地间隙，能够满足乘用车的通过性要求；发动机悬置的安装点布置在机体两侧的加强筋位置，位置与实车的受力点完全匹配，能够直接用于悬置支架的结构设计、动力总成的模态分析工作。数模中所有运动部件的间隙都经过了校核，活塞运行到上止点、下止点时与气缸盖、曲轴平衡块的间隙都符合工程设计要求，配气机构的气门升程、开启相位对应的运动空间也没有出现干涉问题，甚至连正时链条、张紧器的运动包络都做了完整呈现，能够为正时系统的结构设计提供直接的参考。

　　在实际工程应用中，这类完整的动力总成数模可以用于多个环节的开发工作：在整车概念设计阶段，可以直接将数模导入整车布置环境，校核发动机舱内与冷却模块、转向系统、前副车架的间隙是否满足设计要求，避免后续开发中出现部件干涉问题；在零部件开发阶段，各子系统的设计人员可以直接参考数模中的接口尺寸，开发进排气系统、冷却管路、电气线束的固定结构；在教学与技能培训场景中，这套数模可以用于拆解展示V6发动机的内部结构，帮助初学者理解内燃机的做功逻辑与各部件的配合关系，相比平面图纸更直观，能够快速建立对动力总成结构的立体认知。
