V型十二缸内燃机动力总成结构设计

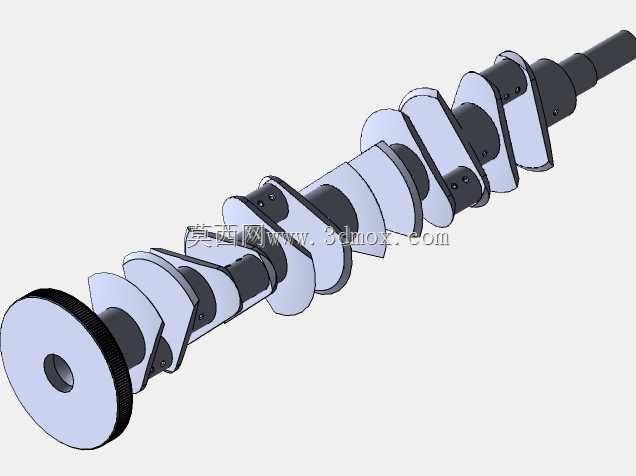

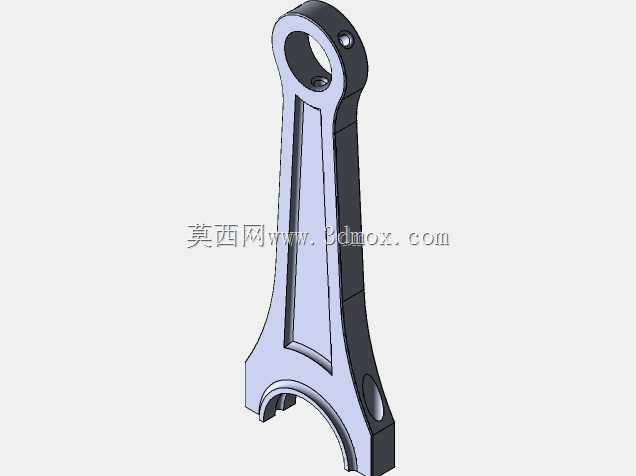

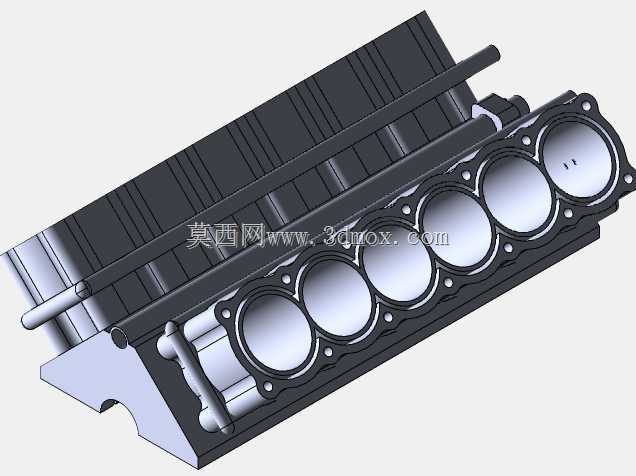

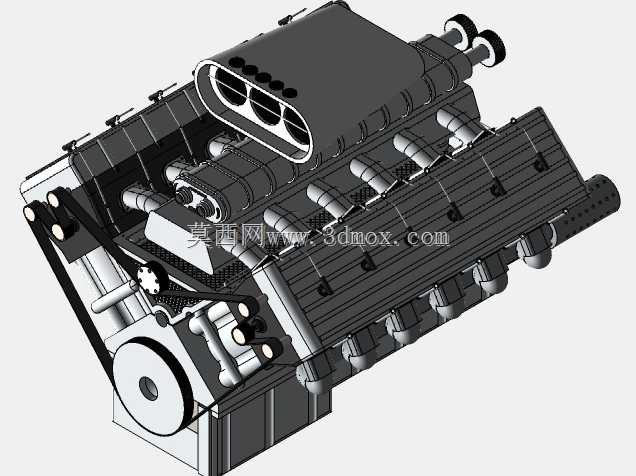

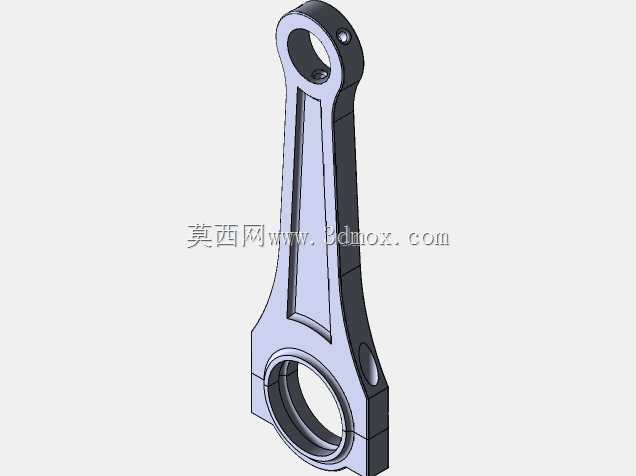

　　在大马力乘用车辆、重型工程装备、高端船舶动力以及固定式发电机组的动力选型场景中，V12结构的内燃机始终占据着不可替代的位置，这类动力单元凭借完美的一阶、二阶振动平衡特性，能够在大排量输出的前提下保持极低的运转振动，相比直列六缸的长机体结构，V型夹角布置的十二缸设计可以将整机长度压缩近40%，大幅降低动力舱的纵向布置难度，同时相比V10机型，V12的做功间隔角更小，动力输出的平顺性优势明显，尤其适合对动力质感、持续高负载输出有严苛要求的应用场景。从结构设计逻辑来看，这套V12动力总成采用经典的60度V型夹角布置，两列气缸共用一根高强度锻钢曲轴，每个曲柄销上布置两个连杆，对应两侧气缸的活塞组件，这种结构能够在保证曲轴刚度的前提下，

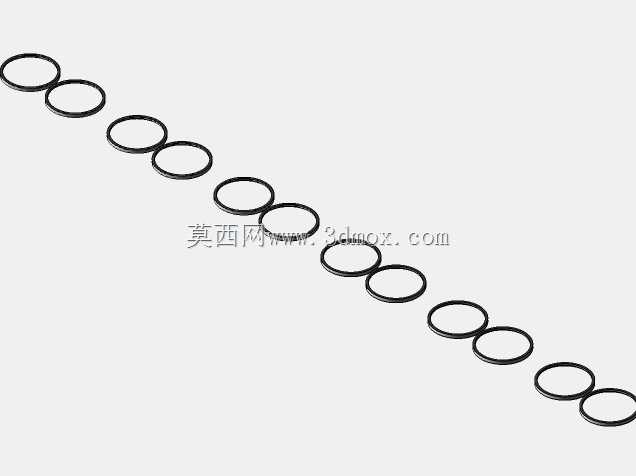

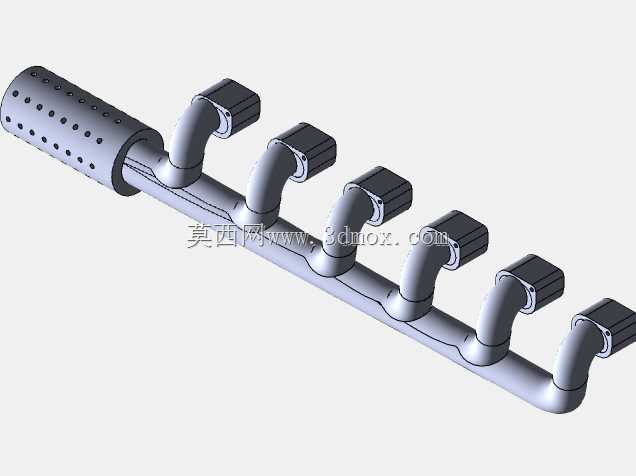

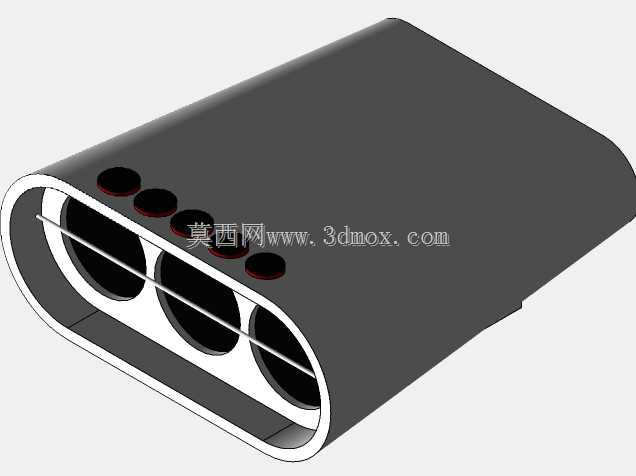

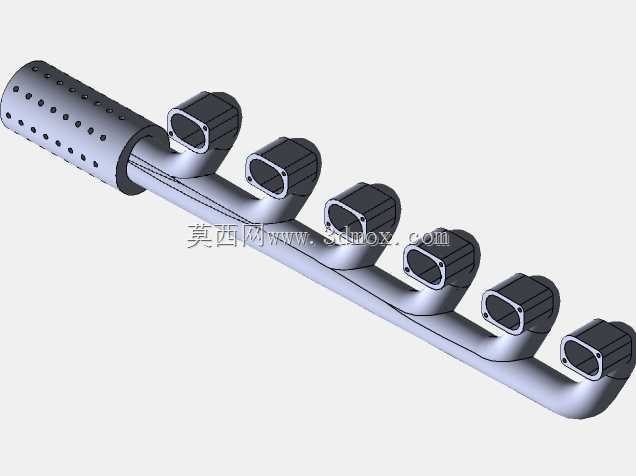

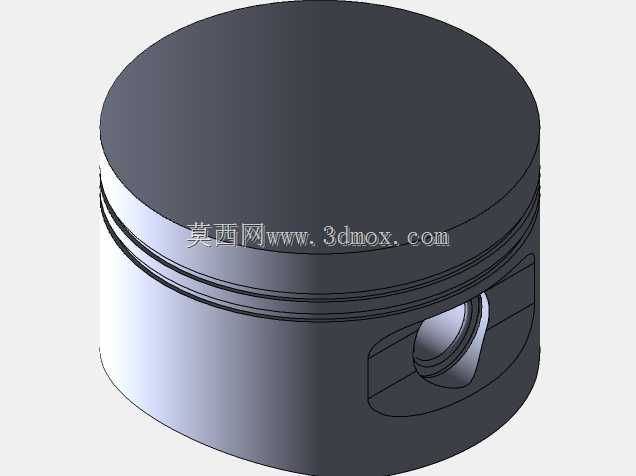

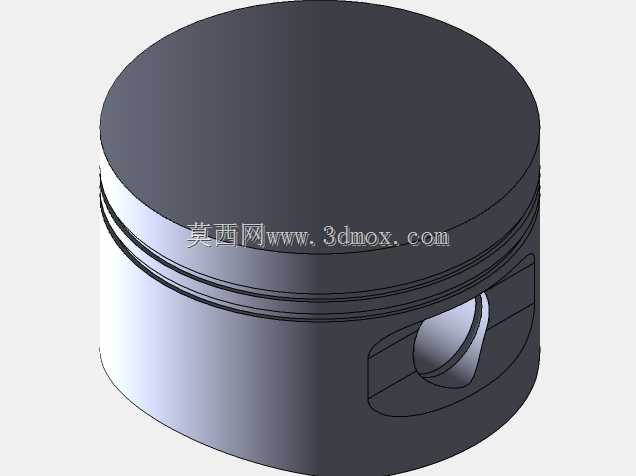

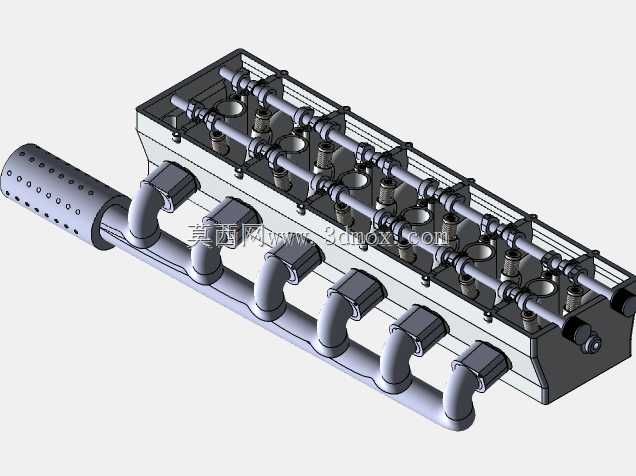

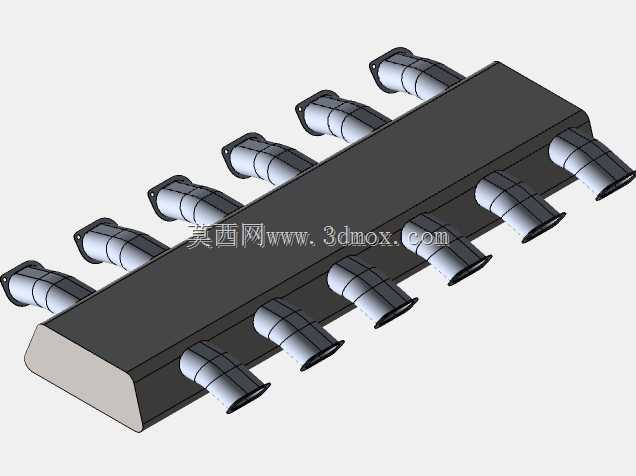

　　最大限度缩短曲轴的总长度，减少曲轴高速旋转时的扭转变形量。进气系统采用顶部集成式进气歧管设计，每侧气缸配备独立的进气腔道，能够保证各缸的进气均匀性，避免出现各缸充气效率差异过大导致的运转不稳问题；排气歧管采用双侧对称布置，分别对应两列气缸的排气出口，能够有效降低排气干涉，提升排气效率。活塞组件采用轻量化设计，活塞销采用全浮式配合结构，能够在高转速工况下减少连杆小头的磨损量，活塞环组采用三道环设计，包含两道气环与一道油环，气环负责密封燃烧室的高压燃气，油环负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。从安装边界来看，整机的前端布置有正时传动机构与附件驱动轮系，能够驱动水泵、机油泵、发电机等附属部件，

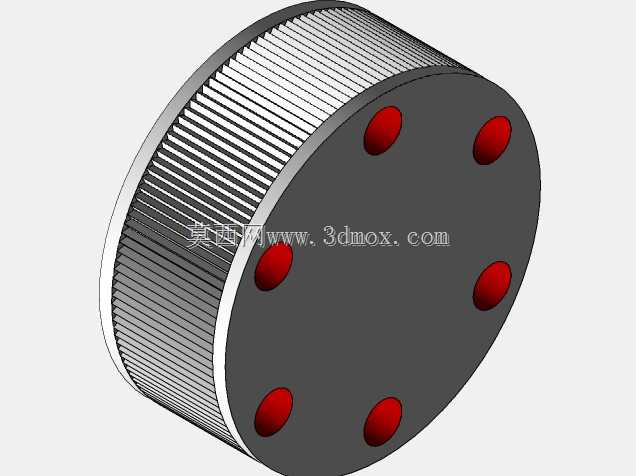

　　后端为飞轮与动力输出接口，可匹配不同类型的变速器或动力传递装置，机体两侧预留有发动机悬置的安装点位，安装点位的位置经过重心匹配计算，能够保证整机安装后的受力均匀性，减少运转过程中传递到机架的振动量。润滑系统采用压力润滑与飞溅润滑结合的方式，主油道布置在机体的V型夹角内部，能够最短距离向两侧气缸的主轴承、连杆轴承供给压力润滑油，减少机油管路的长度与压力损失；冷却系统采用分体式水道设计，两列气缸分别设置独立的进水腔与出水腔，能够保证各缸的冷却均匀性，避免出现局部过热导致的气缸变形问题。在实际工程应用中，这类V12动力单元的输出功率覆盖范围极广，通过调整配气相位、增压系统参数以及燃油喷射策略，既可以作为高端乘用车的动力源，

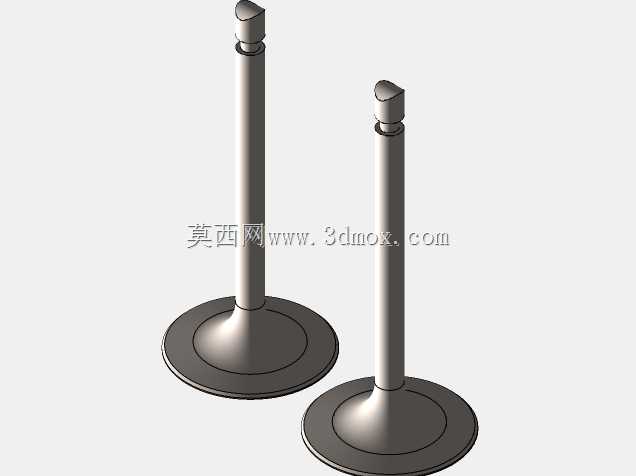

　　提供线性平顺的动力输出，也可以经过强化后作为重型矿山设备、大型船舶的主推进动力，在长时间满负载工况下保持稳定的工作状态。建模过程中对所有运动部件的配合间隙都做了符合工程实际的参数设定，活塞与气缸壁的配合间隙、连杆轴承与曲柄销的配合间隙、气门与气门导管的配合间隙都参考了量产内燃机的设计规范，同时对所有的密封结构、紧固点位都做了完整的还原，能够直观展示V12内燃机的完整工作逻辑与结构组成，对于动力系统的结构设计学习、教学演示以及前期方案选型都有实际的参考价值。需要注意的是，这类大排量多缸内燃机的布置过程中，需要重点关注动力舱的散热空间预留，双侧排气歧管的热辐射量较大，周边的管线、附件需要做对应的隔热防护，同时整机的重量较大，悬置系统的刚度匹配需要结合整机的振动特性做针对性调校，才能充分发挥V12机型的振动平顺性优势。
