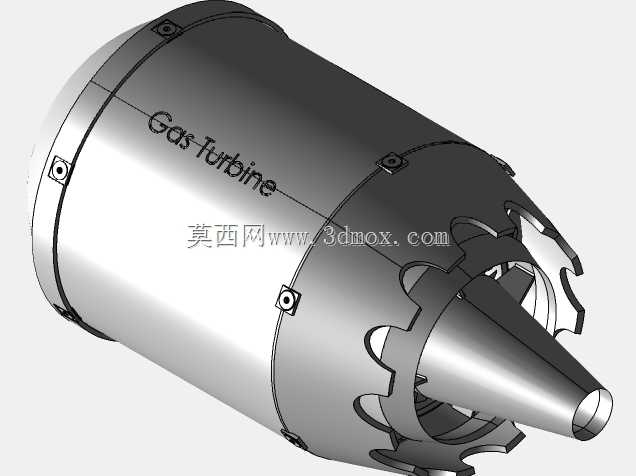

微型离心式燃气轮机结构设计方案

　　这款微型离心式燃气轮机的结构设计，最初的优化方向是适配小型航空模型的动力输出需求，在原有航模涡轮机的结构基础上做了针对性的结构调整，核心围绕小尺寸下的动力效率提升、安装适配性优化展开。从实际应用场景来看，这类微型燃气轮机除了适配RC固定翼飞机、小型直升机的动力系统外，还可作为小型分布式供能单元的核心动力，为野外便携供电设备、小型无人艇动力系统提供稳定的功率输出，相比同功率等级的活塞式发动机，其功重比优势明显，连续运转的振动水平更低，适合对动力重量、运转平顺性有较高要求的场景。

　　从功能特性来看，该结构采用单级离心压气机搭配径向涡轮的布局，压气机端的叶轮型线经过反复迭代修正，能够在较小的叶轮直径下实现较高的压比，避免了多级轴流结构带来的轴向尺寸过长问题，适配小型设备的紧凑安装空间。燃烧室采用环形回流结构，能够在较短的燃烧腔内实现燃油与压缩空气的充分混合，降低燃烧不完全带来的效率损失，同时燃烧室的壁面冷却流道设计兼顾了结构强度与散热需求，避免长时间高负荷运转下的局部热变形。涡轮端采用整体式径向叶轮，与压气机叶轮同轴布置，缩短了传动轴的支撑跨距，降低了轴系的振动临界转速风险，两个支撑轴承分别布置在压气机端与涡轮端的外侧，方便日常维护时的轴承更换，不需要完全拆解核心机匣即可完成轴承检修。

　　设计过程中重点考量了安装边界的适配性，整机的径向最大尺寸控制在适配小型航模机身的范围内，轴向长度预留了与减速机构、排气喷管的连接接口，机匣外侧的安装凸台采用对称布置，能够适配不同角度的安装固定需求，不需要额外设计转接支架即可完成在不同载体上的装配。进气端采用轴向进气的流道设计，进气口的导流罩型线能够减少进气紊流，提升压气机的进气效率，同时进气口的尺寸预留了安装空气滤芯的空间，在地面试车或者多尘环境下使用时，可以加装滤芯避免杂质进入压气机打坏叶轮。燃油接口与润滑接口均布置在机匣的下部位置，避免管路干涉进气与排气流道，同时接口采用标准的快插结构规格，能够与市面上常见的航模燃油系统、润滑系统配件直接适配，减少定制配件的使用成本。

　　在结构细节处理上，压气机叶轮与涡轮叶轮的连接采用端面齿传扭结构，相比传统的键连接结构，其同轴度精度更高，高速运转下的动平衡稳定性更好，同时装配时的对中难度更低，不需要反复调整即可达到动平衡要求。机匣部分采用分段式设计，分为压气机机匣、燃烧室机匣、涡轮机匣三个独立段，各段之间采用止口定位加螺栓紧固的连接方式，既保证了装配时的同轴度，也方便针对不同段的部件进行单独更换，比如当压气机叶轮出现损伤时，只需要拆解压气机段即可完成更换，不需要触动燃烧室与涡轮端的装配结构，大幅降低维护工作量。

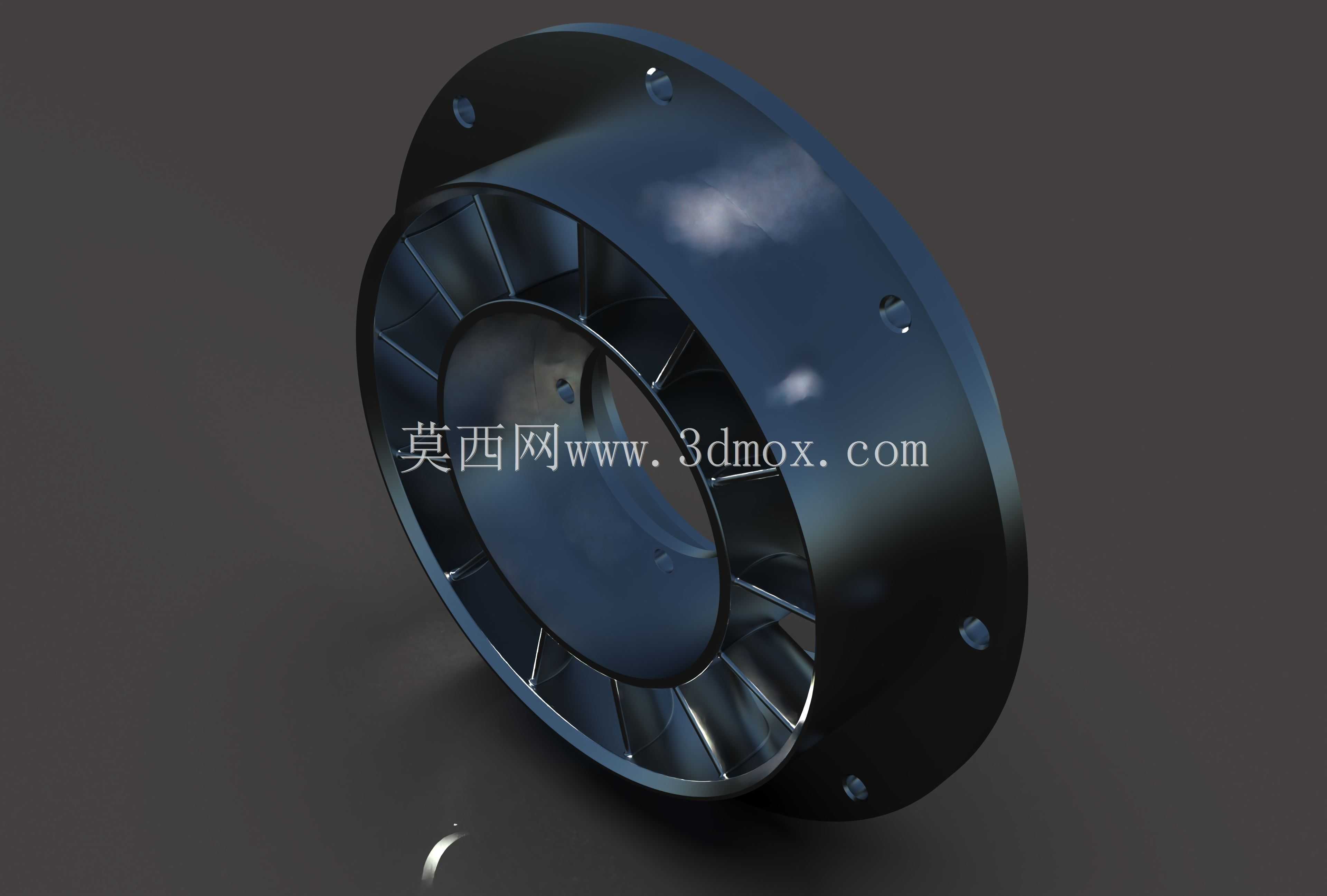

　　流道设计上，压气机出口的扩压器采用无叶扩压结构，虽然相比有叶扩压器的峰值效率略低，但是其稳定工作范围更宽，在工况出现波动时不容易出现喘振问题，更适合微型动力设备经常出现的负载变化场景。涡轮端的导向器采用整体式精密铸造结构，叶片的型线能够实现燃气的合理导流，保证燃气以最佳角度冲击涡轮叶片，提升能量利用效率，同时导向器与涡轮机匣之间采用间隙配合加定位销固定，能够吸收高温下的热膨胀量，避免热应力导致的结构变形。排气段采用收敛型喷管结构，能够将涡轮出口的燃气压力能转化为动能，在作为航空动力使用时可以直接提供推力，若作为轴功率输出使用，也可以快速更换为功率输出轴端盖，连接减速箱后输出轴功率带动发电机或者螺旋桨。

　　润滑系统采用独立的滑油回路设计，滑油通过传动轴中心的油道输送到两个支撑轴承位置，对轴承进行润滑与冷却，回流的滑油通过机匣内部的回油通道回到滑油箱，整个润滑回路不需要复杂的外部管路，减少了滑油泄漏的风险。启动接口布置在压气机端的轴端，能够适配市面上常见的航模启动电机，不需要定制专用的启动机构，降低了整套动力系统的配套成本。整机的重量控制也做了针对性优化，在保证结构强度满足最高转速运转要求的前提下，机匣的非受力部位做了轻量化的减薄处理，安装凸台也做了镂空设计，尽可能降低不必要的结构重量，进一步提升整机的功重比表现。
