DIY小型风能发电风车结构设计

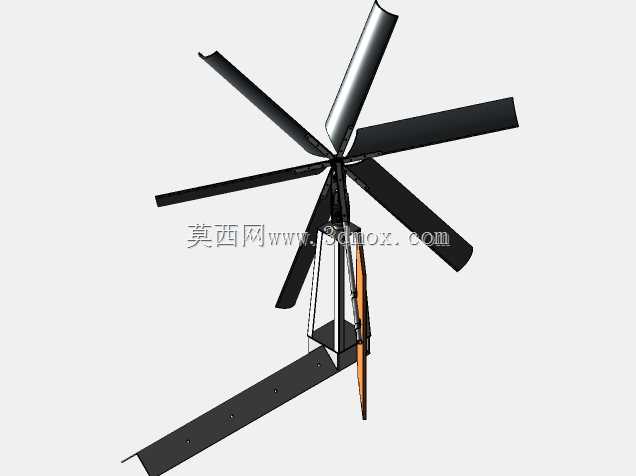

　　这套DIY风能装置的设计核心面向小型离网供电场景，可适配户外露营临时供电、庭院小型照明供电、教学实验风能原理演示等实际使用场景，整套结构在设计时优先考虑了非工业场景下的易加工、易装配特性，不需要大型工业加工设备即可完成零部件制作与整机组装。从结构功能划分来看，整套装置分为叶轮捕风单元、传动发电单元、尾舵对风单元、塔架支撑单元四个核心部分，每个单元的设计都兼顾了运行可靠性与DIY制作的可行性。叶轮部分采用六叶片布局，区别于大型风力发电机的三叶片设计，小直径叶轮采用多叶片结构能够在低风速环境下获得更大的启动扭矩，不需要很高的切入风速即可带动发电机转动，适配近地面低风速的使用环境；叶片采用翼型截面设计，

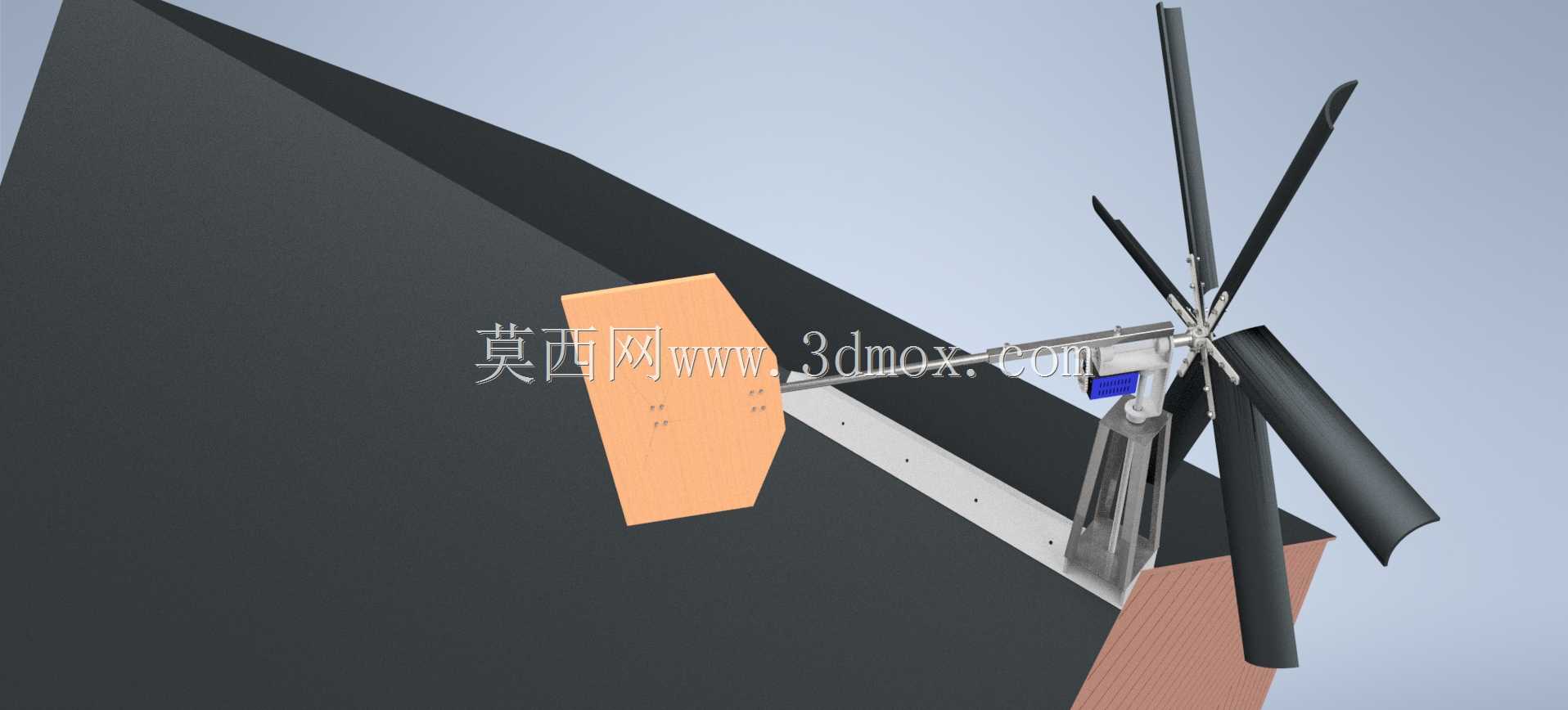

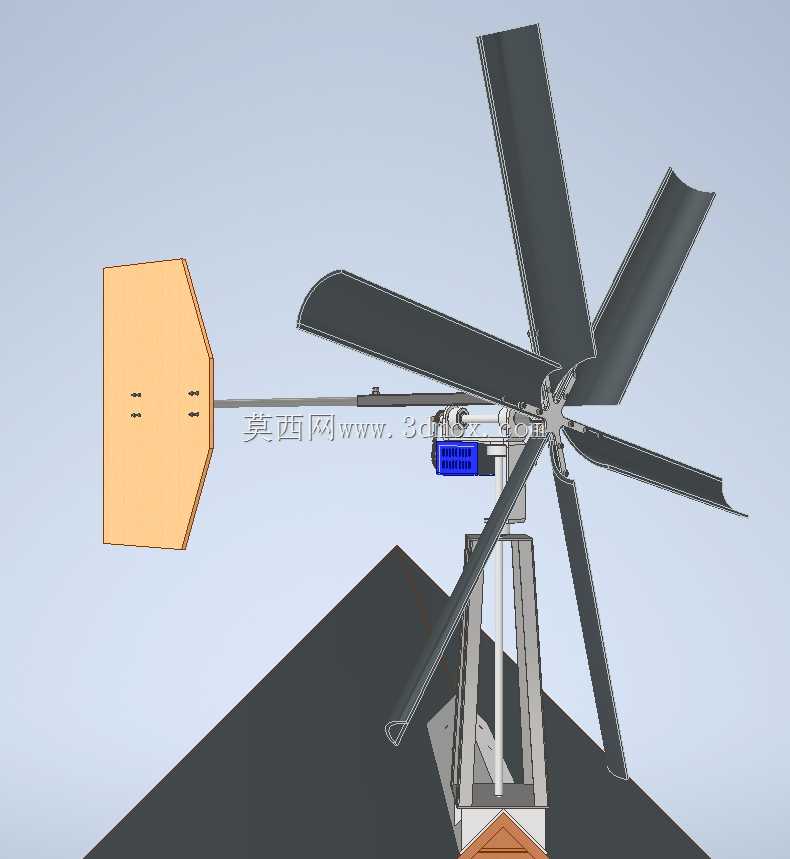

　　在建模时对叶片的安装角做了逐段渐变处理，从叶根到叶尖的安装角逐步减小，能够平衡不同半径位置的线速度差异，让整个叶片扫风面的风能利用效率更均匀，避免叶根区域失速、叶尖区域气动效率不足的问题。尾舵部分采用平板式结构，通过水平连杆与回转体连接，当来流方向发生变化时，尾舵板受到的侧向风压会带动整个机头绕塔架顶部的回转轴转动，让叶轮扫风面始终保持与来流方向垂直，不需要额外的偏航驱动机构即可实现自动对风，大幅简化了整机结构，降低了制作与维护难度；尾舵板与连杆的连接位置做了加强结构设计，能够承受强风下的侧向载荷，避免尾舵变形导致对风精度下降。塔架部分采用桁架式支撑结构，相比实心立柱结构，桁架结构在相同重量下拥有更高的结构刚度，

　　能够抵抗叶轮转动时产生的振动以及侧向风载荷，塔架底部设计有安装法兰面，可通过膨胀螺栓固定在混凝土基座上，也可通过抱箍结构固定在现有杆状物上，适配不同的安装场景；塔架顶部的回转支撑采用简单的轴套配合结构，转动阻力小，同时预留了润滑脂加注通道，长期户外使用时可定期加注润滑脂降低转动磨损，延长结构使用寿命。传动与发电单元的安装位置做了重心配平设计，整个机头的重心落在回转轴的轴线上，避免机头自重产生额外的回转阻力矩，保证偏航动作的灵活性；发电机与叶轮主轴之间采用直连结构，省去了齿轮增速机构，既降低了传动过程中的机械损耗，也减少了转动部件的数量，降低DIY制作的装配难度，同时避免了齿轮传动带来的运行噪音，更适合庭院、

　　露营等对噪音有要求的使用场景。在安装边界的设计上，整套装置的叶轮扫风直径控制在1.2米范围内，塔架高度可根据实际使用场景在1.5米到3米之间调整，安装时只需要保证叶轮扫风范围内无遮挡物，周边无高大建筑或树木阻挡来流即可，不需要复杂的场地勘测；整机的转动部件都做了安全防护设计，叶轮与塔架、尾舵之间预留了足够的安全间隙，即使在强风下叶片产生小幅形变也不会与其他结构发生碰擦，运行可靠性更高。从设计思路来看，整套结构没有追求过高的风能转化效率，而是优先平衡了制作难度、运行可靠性与场景适配性，所有零部件的几何形状都适合采用常见的加工方式制作，金属结构件可采用角铝、方管等标准型材切割加工，叶片可采用PVC板、薄木板等常见材料切割打磨成型，不需要开模或定制特殊零部件，非常适合风能爱好者自行制作组装，也可作为中小学科创教育、大学工程实训的实践项目，帮助学习者直观理解风能捕获、机械传动、偏航对风的相关原理。结构建模时对所有配合面都做了公差预留，考虑到DIY加工的精度误差，轴与孔的配合采用间隙配合设计，即使加工时存在一定的尺寸偏差也能顺利完成装配，不会出现过盈卡死或者间隙过大晃动的问题；所有连接位置都预留了标准紧固件的安装孔位，采用常见的螺栓螺母即可完成整机组装，不需要特殊的连接工艺。
