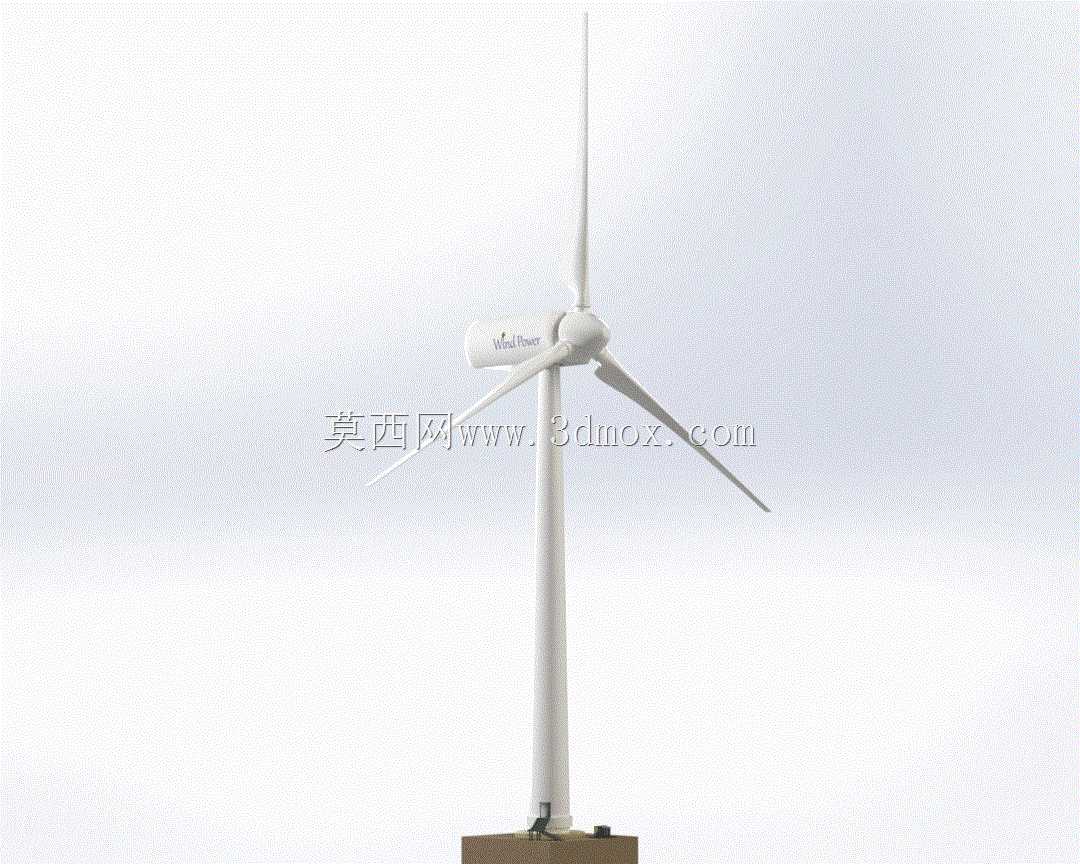

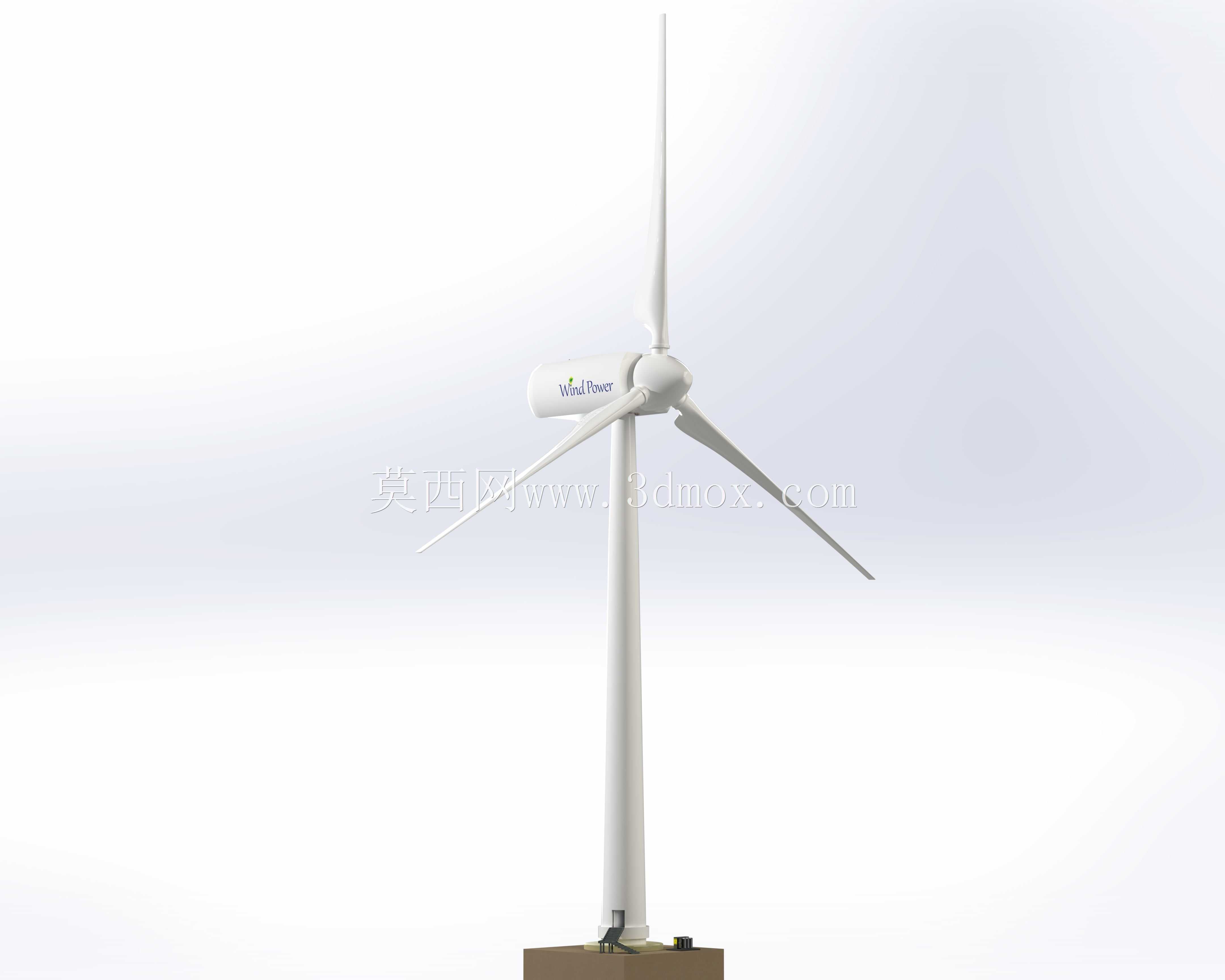

水平轴风力涡轮机CFD仿真用三维结构

　　这款水平轴风力涡轮机结构，核心面向风能利用领域的流体仿真验证与结构设计校核场景，可直接导入仿真环境完成气动性能计算，也能作为新能源装备选型阶段的结构参考样本。从实际应用场景来看，这类结构主要适配陆上分布式风电、中小型离网风电供电场景，也可作为风光互补系统的核心动力单元，为偏远区域供电、海岛微电网、厂区分布式能源配套提供核心的风能捕获载体，区别于大型商用风电机组的定制化大尺寸设计，该结构的参数设定更偏向通用化仿真验证与中小型机组的方案迭代，能覆盖多数常规风能利用场景的结构参考需求。

　　从设备实际用途出发，整套结构的核心作用是将流经叶片的空气动能转化为轮毂端的旋转机械能，为后续的发电单元提供稳定的动力输入，结构设计上充分考虑了气动载荷传递路径的合理性，叶片的翼型选型、锥角设定、安装角匹配都经过工程计算校准，能够在额定风速区间内保持较高的风能捕获效率，同时兼顾低风速下的启动性能，避免常规小尺寸风轮存在的启动风速过高、低风速段效率骤降的问题。

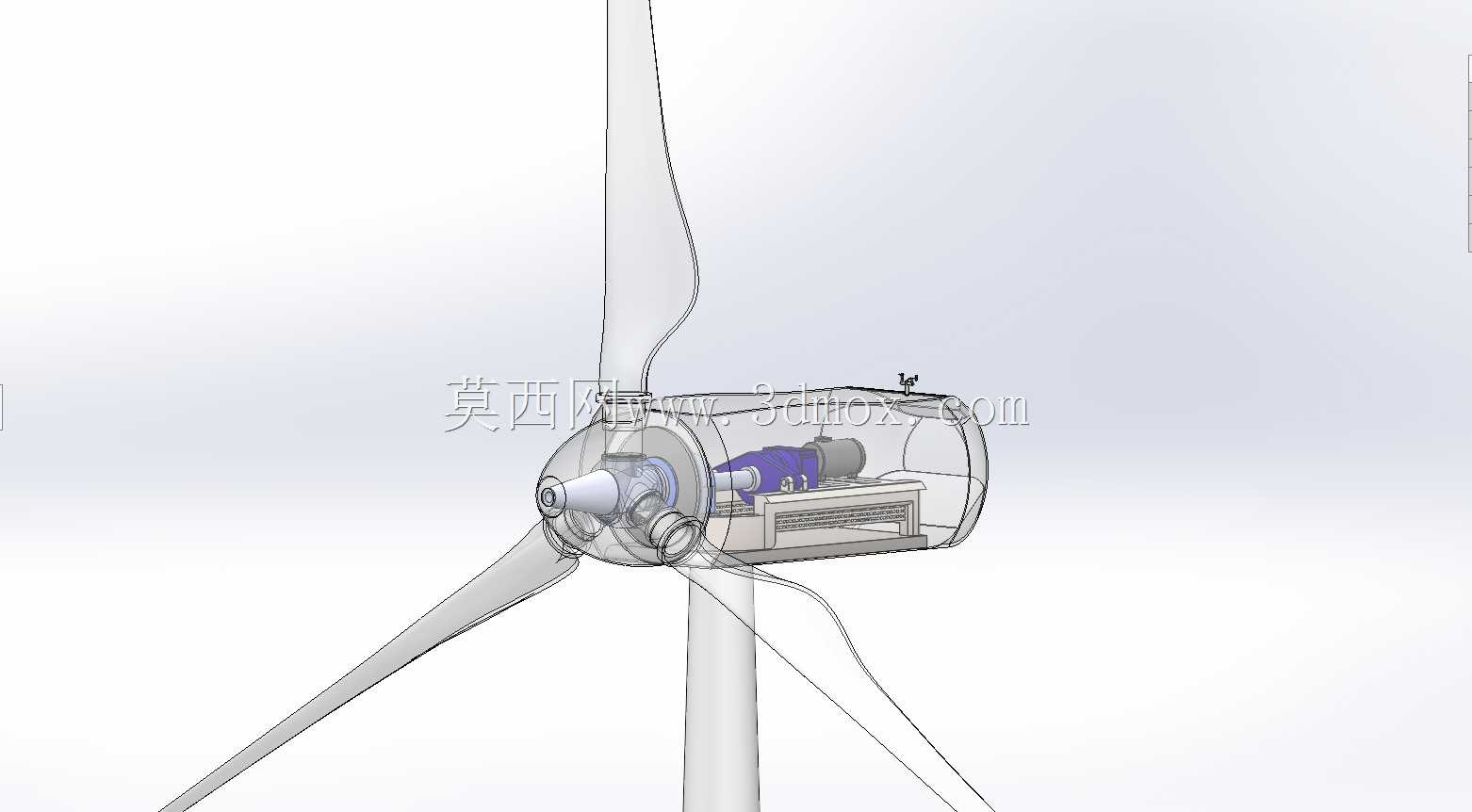

　　产品功能特性层面，整套结构做了完整的装配层级划分，叶片、轮毂、机舱、塔筒各部件的配合边界清晰，没有出现结构干涉问题，叶片根部与轮毂的连接结构做了符合工程实际的法兰式连接设计，能够传递风轮旋转过程中的气动弯矩与扭矩，机舱与塔筒的连接位置预留了偏航机构的安装空间，可匹配后续偏航系统的结构扩展，塔筒的分段式设计也符合实际工程中的运输与安装逻辑，不同分段的连接法兰位置做了尺寸匹配，能够满足现场螺栓连接的装配需求。

　　设计思路上，整套结构围绕CFD仿真的需求做了针对性优化，所有外露的气动表面都做了连续曲面处理，没有出现碎面、尖角等会影响流体网格划分的结构缺陷，同时保留了核心的结构特征，不会因为过度简化导致仿真结果出现偏差，叶片的翼型沿展向的扭转角度、弦长变化都严格按照气动计算结果设定，从叶根到叶尖的翼型过渡平滑，既保证了结构强度，也能减少叶尖涡流带来的能量损失，轮毂的流线型外罩设计能够降低风轮旋转过程中的轮毂阻力，减少不必要的气动损耗。

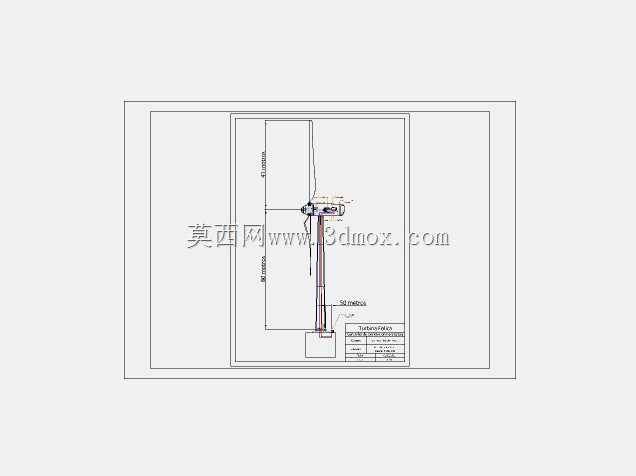

　　外形尺寸与安装边界方面，整套结构的风轮直径、塔筒高度、机舱尺寸都按照中小型风力发电机组的常规参数比例设定，塔筒底部的安装法兰预留了足够的螺栓孔位分布空间，能够匹配常规混凝土基础的安装尺寸要求，叶片与塔筒的安全间隙经过校核，在极端风况下的叶片变形量也不会触及塔筒结构，机舱内部预留了齿轮箱、发电机等核心部件的安装空间，各部件的安装定位面都做了平面度的结构设定，能够满足实际装配的公差要求，风轮的旋转包络范围清晰，在做场地布置时可以直接参考该包络范围预留安全距离，避免周边障碍物对风轮入流造成干扰，影响发电效率。

　　在结构细节处理上，叶片的表面没有多余的凸起结构，能够减少积灰、结冰对气动性能的影响，塔筒的锥度设定符合实际工程中的结构强度要求，从底部到顶部的直径渐变既能够降低塔筒的整体重量，也能保证不同高度截面的结构强度满足风载荷、重力载荷的组合受力要求，机舱的外形做了流线型处理，能够降低风阻，同时顶部预留了风速风向仪的安装位置，可匹配后续的控制系统传感器安装需求。
