工业级立式台钻结构设计三维数模

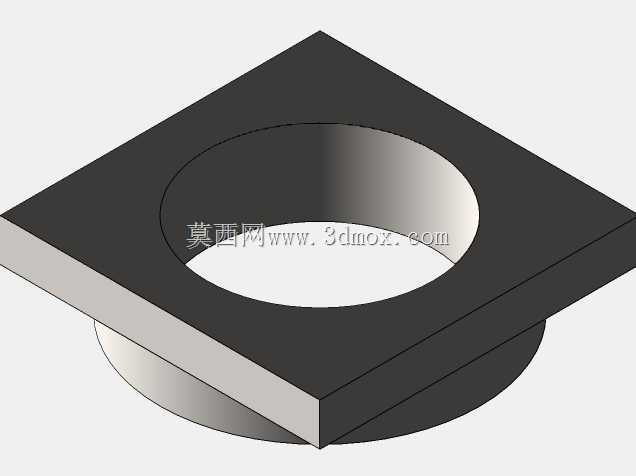

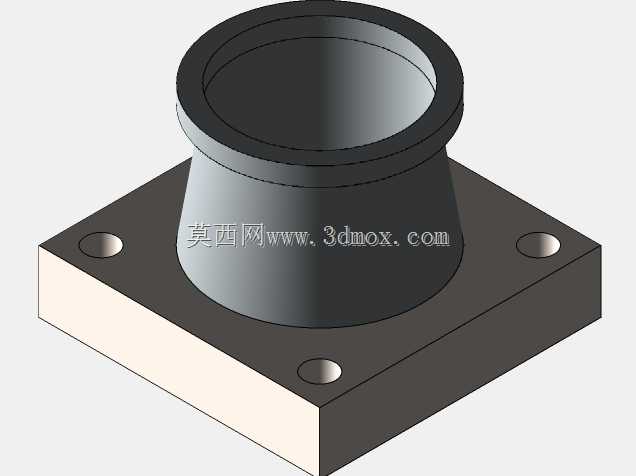

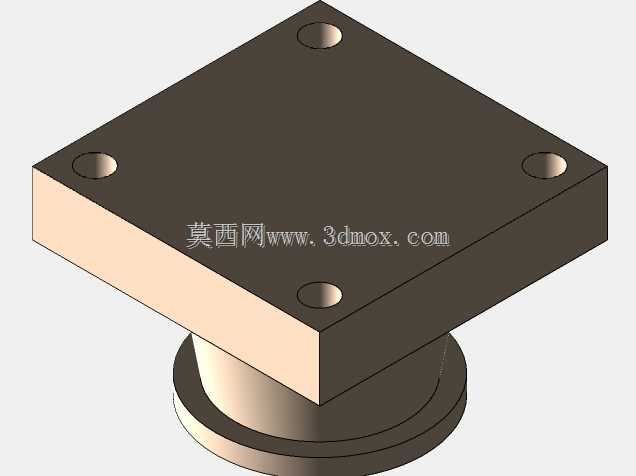

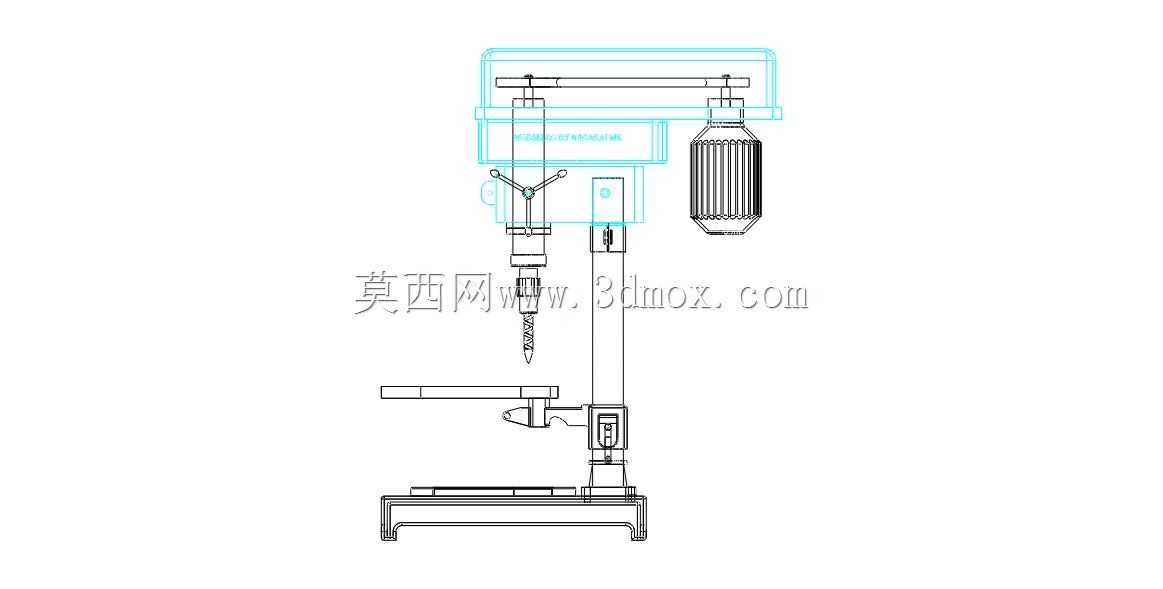

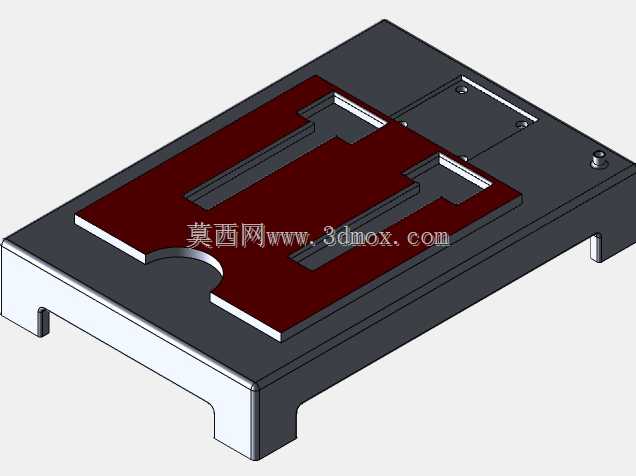

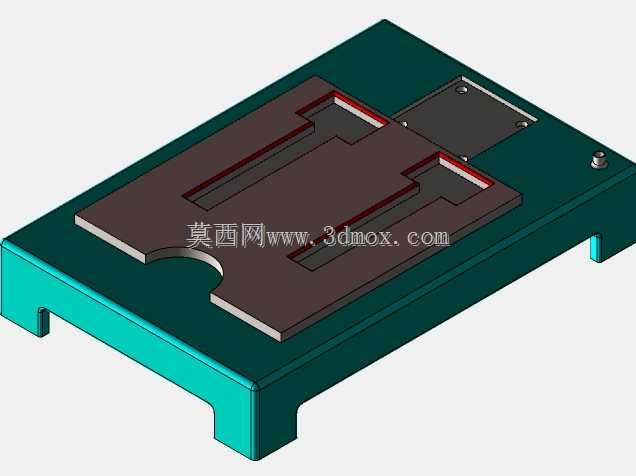

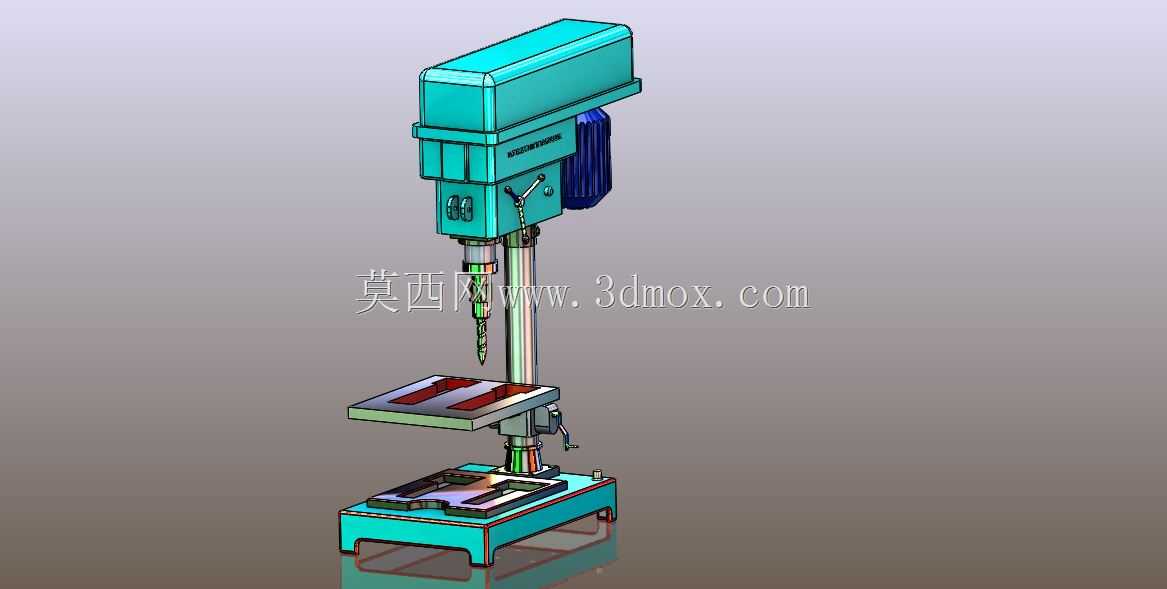

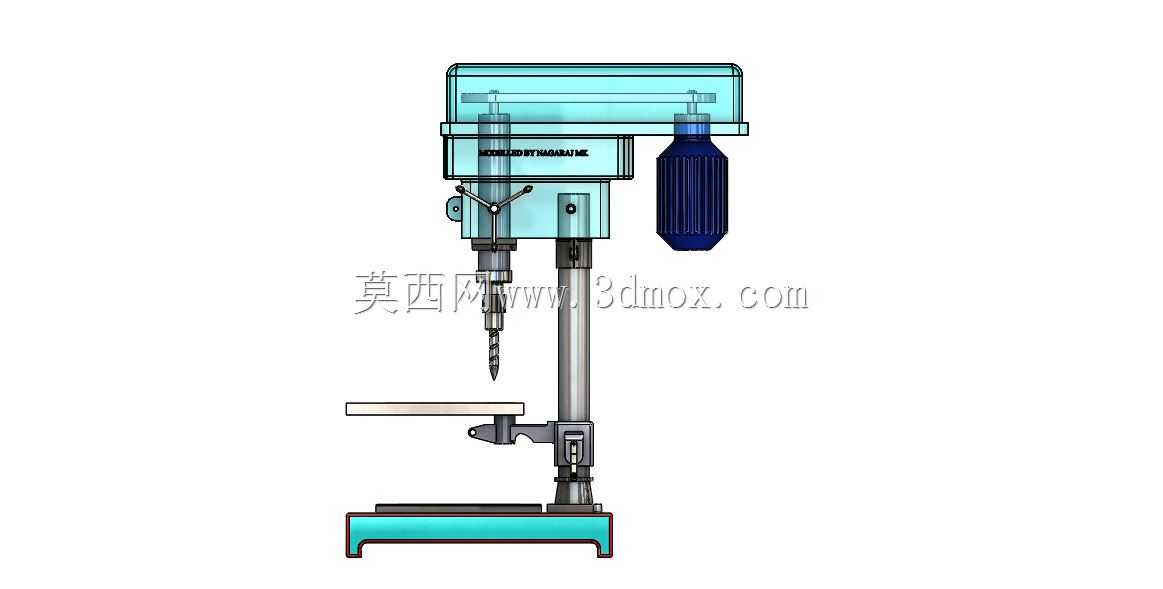

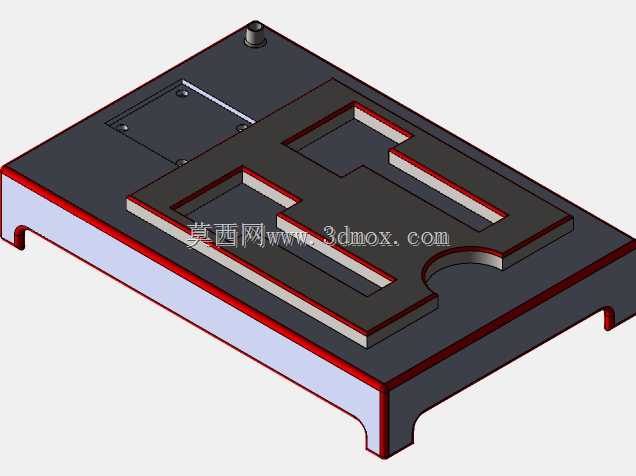

　　这款立式台钻的三维结构设计，完全围绕中小批量机加工场景的实际使用需求搭建，常见于五金加工车间、设备维修工段、职业院校实训场地这类场景，主要承担小型金属工件、非金属型材的钻孔、扩孔、铰孔、攻丝等常规钻削作业，相比手持电钻的加工精度与稳定性优势明显，是小型机加工位的核心通用设备。从结构布局来看，模型完整还原了台钻的五大核心组成部分：顶部的动力头箱体、垂直布置的主轴进给机构、可升降调节的工作台面、底部的铸铁支撑底座，以及侧置的电机传动单元，所有部件的装配关系完全按照实际设备的装配公差逻辑搭建，没有出现干涉错位的问题。设计过程中优先考虑了设备的刚性表现，底座采用箱式铸铁结构的建模逻辑，底部预留了地脚螺栓的安装孔位，

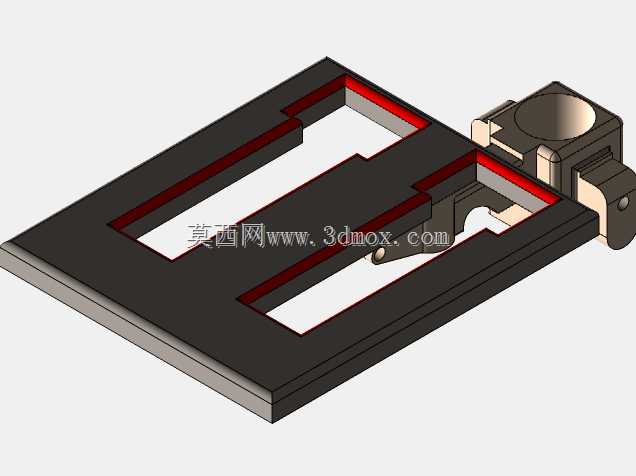

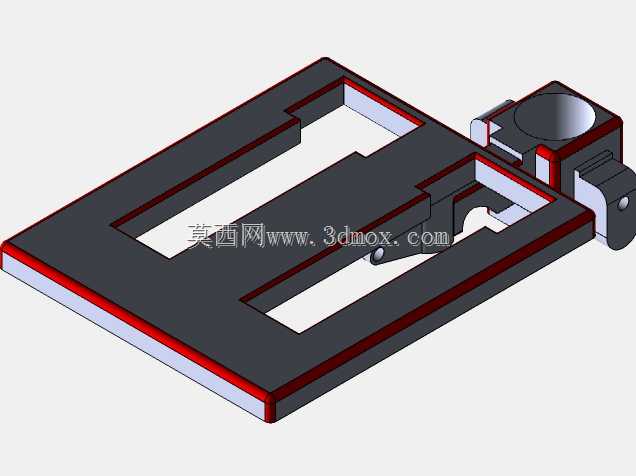

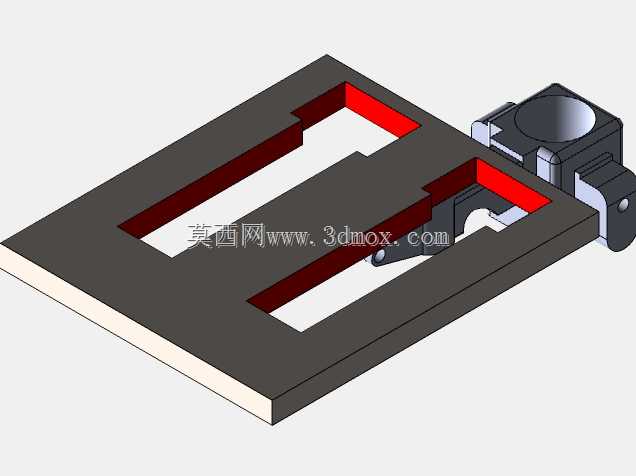

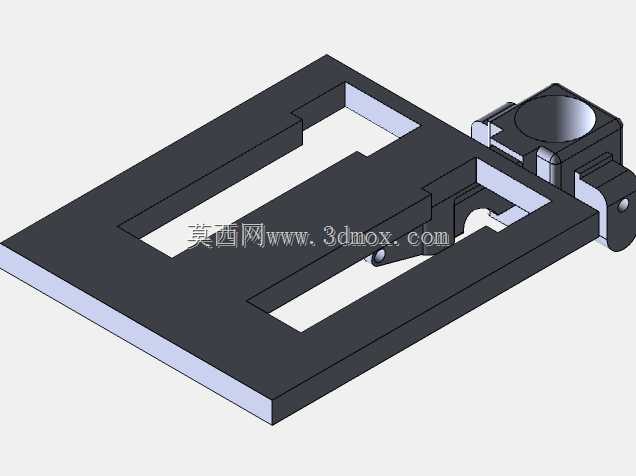

　　整体安装边界控制在长550mm、宽350mm的地面占用范围内，设备总高度控制在1100mm左右，既可以直接放置在标准钳工工作台面上使用，也可以通过地脚螺栓固定在地面做长期工位布置，适配不同车间的场地规划需求。主轴进给部分的设计还原了齿轮齿条的手动进给结构，进给手柄的操作位置设置在机身正面偏右的位置，符合多数操作人员的右手操作习惯，主轴的行程参数按照常规台钻的100mm有效行程搭建，主轴锥孔采用标准莫氏锥度的接口设计，可以适配不同规格的钻夹头、钻头接杆，满足从0.5mm小孔到16mm大孔的加工范围覆盖。工作台部分采用可升降、可旋转的结构设计，工作台面的T型槽结构完全按照标准机床T型槽的尺寸规范建模，方便用户通过压板螺栓固定异形工件，

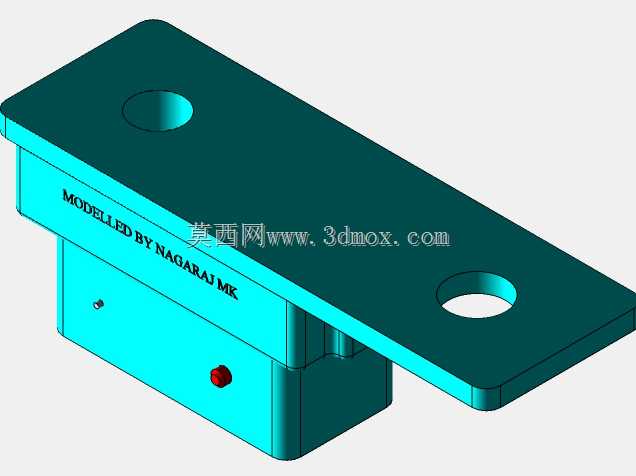

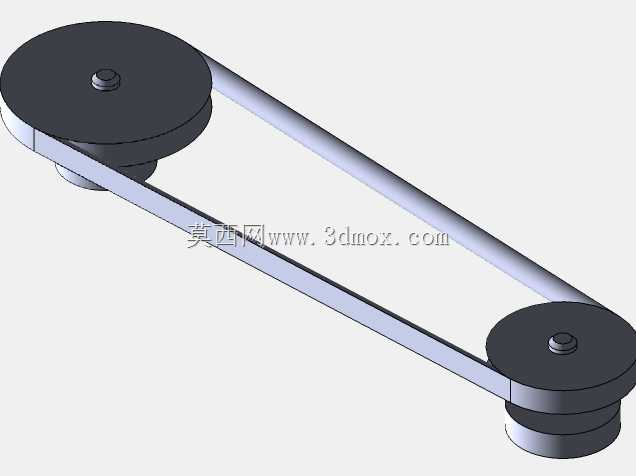

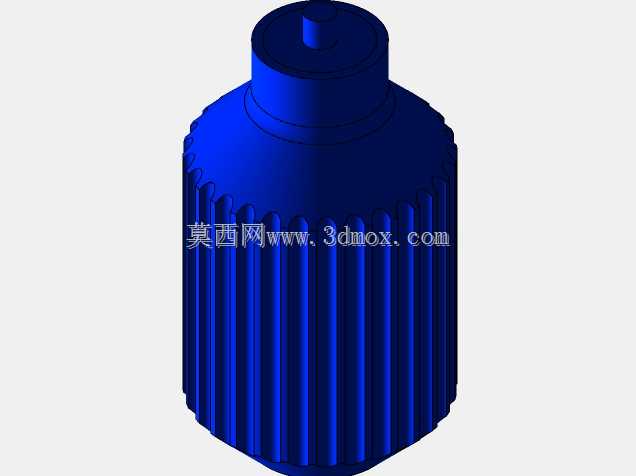

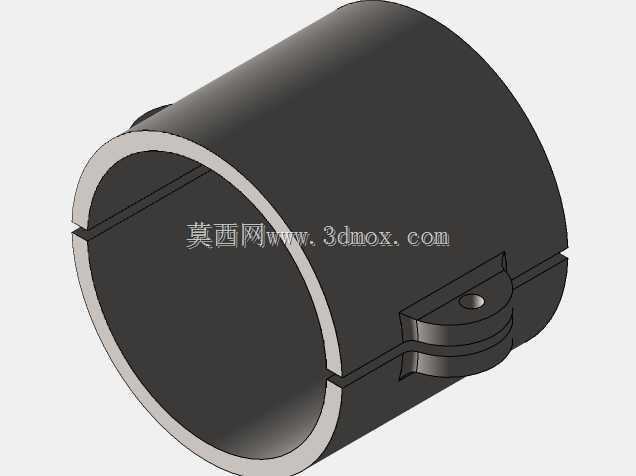

　　工作台的升降锁紧机构设置在机身立柱侧面，操作时无需弯腰即可完成锁紧与松开的动作，调整效率更高。传动部分采用侧置电机搭配V带传动的布局，电机安装板预留了张紧调节的长槽结构，方便后期更换三角带时调整张紧度，带轮外部设置了完整的安全防护罩模型，完全符合机械设备的安全防护设计规范，避免传动部件外露带来的安全隐患。机身立柱采用厚壁无缝钢管的结构建模，表面做了磨削加工的结构示意，保证工作台升降时的导向精度，动力头箱体与立柱的连接部分采用法兰锁紧结构，当需要加工较高的工件时，可以松开锁紧机构整体旋转动力头的角度，拓展设备的加工适用范围。从建模细节来看，所有的操作手柄、锁紧旋钮、刻度标识都做了1:1的还原，主轴套筒上的深度刻度盘结构清晰，

　　可以在钻削盲孔时直接读取钻孔深度，无需额外搭配深度量具，提升加工时的操作效率。设备的电气控制部分设置在机身正面的显眼位置，启停按钮的布局符合安全操作规范，急停按钮采用凸起式设计，遇到紧急情况时可以快速触达停机。在实际选型参考中，这款模型可以作为小型加工车间设备布局规划的参考模型，也可以作为台钻类设备改进设计的基础数模，结构上预留了加装数控进给模块、自动冷却系统的安装接口，有自动化改造需求的用户可以直接在现有模型基础上拓展结构，不用重新搭建基础框架。模型的所有配合面都做了公差预留的结构示意，比如主轴与套筒的配合间隙、导轨面的接触宽度、锁紧机构的压紧行程都按照实际加工的装配要求设置，不会出现理论建模中常见的零间隙无法装配的问题，完全可以作为生产加工的参考图纸使用。
