INDYMILL500mm行程桌面级CNC雕刻框架结构

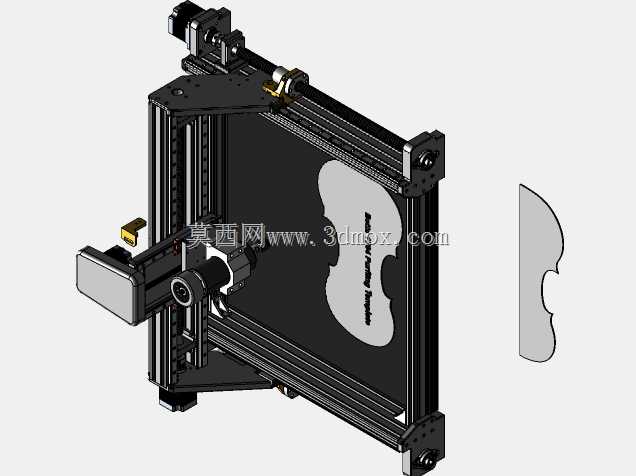

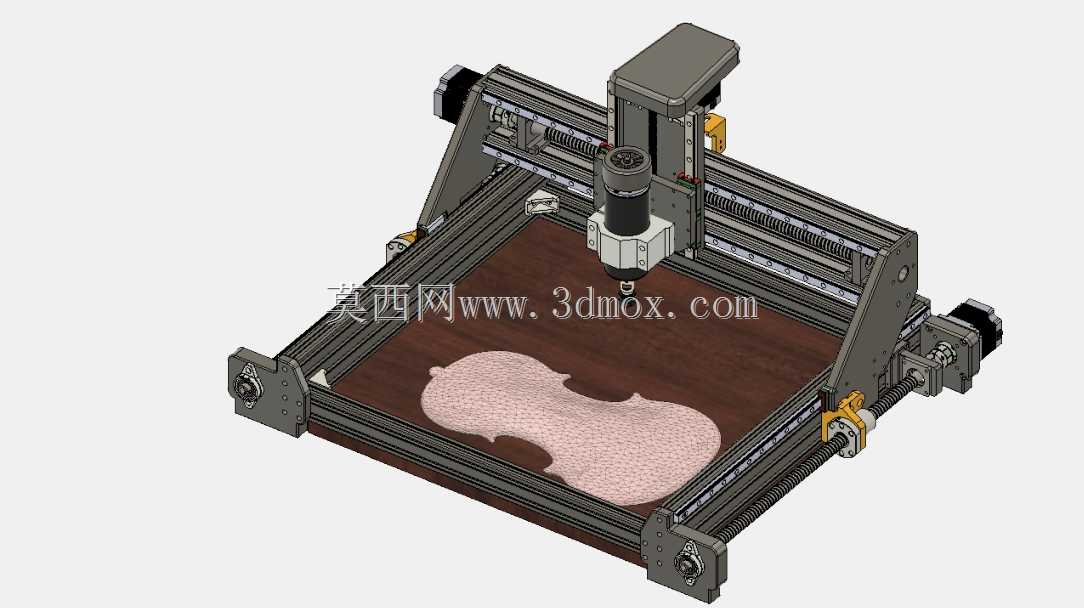

　　这套龙门式移动结构的加工机架，核心面向小型加工场景的落地使用需求，适配个人工作室、创客空间、小批量打样车间的轻量加工任务，可覆盖软金属、工程塑料、木材、复合板材等多种材质的平面铣削、轮廓雕刻、钻孔、浮雕加工工序，相比大型工业机床占地空间更小，部署灵活，无需专门的重型设备基础，普通稳固工作台即可完成安装固定。从结构设计逻辑来看，整体采用双侧同步驱动的龙门布局，X轴方向的两根平行直线导轨布置在床身两侧的支撑梁上，龙门架的两个支脚分别与两侧导轨的滑块连接，通过传动组件带动龙门整体沿X轴方向移动，这种布局能有效降低单根导轨长行程下的挠度变形问题，保证500mm行程范围内的运动平稳性；Y轴传动组件集成在龙门横梁上，

　　搭载加工主轴的滑座沿横梁导轨做横向移动，Z轴滑台则垂直安装在Y轴滑座上，带动主轴完成上下方向的进给动作，三个运动轴的传动路径均做了等刚性设计，避免单侧受力导致的运动卡顿或精度偏移。床身部分采用多段型材拼接的框架结构，支撑腿与横梁、侧梁的连接位置均设计了加强三角支撑结构，抵消加工过程中主轴转动产生的振动传导，避免加工表面出现振纹；工作台面位于床身中部的框架内，预留了通用的工件装夹孔位，可适配台钳、真空吸附平台、T型槽工装板等多种装夹附件，满足不同外形工件的固定需求。安装边界方面，整机的横向占地尺寸适配常规1.2米宽度的工作台摆放，设备后侧预留了走线槽空间，可容纳电机线缆、主轴供电线、限位开关信号线的布设，

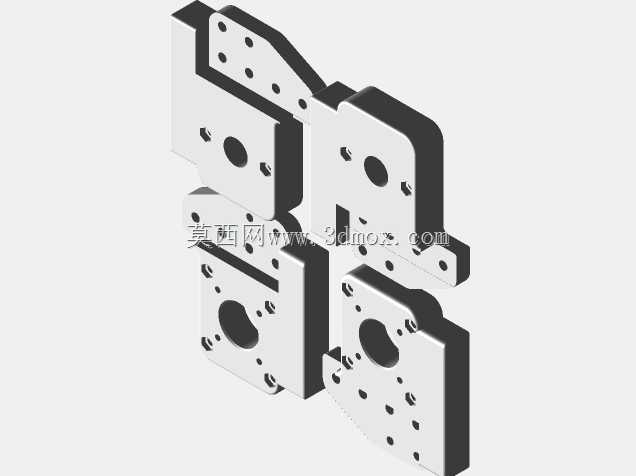

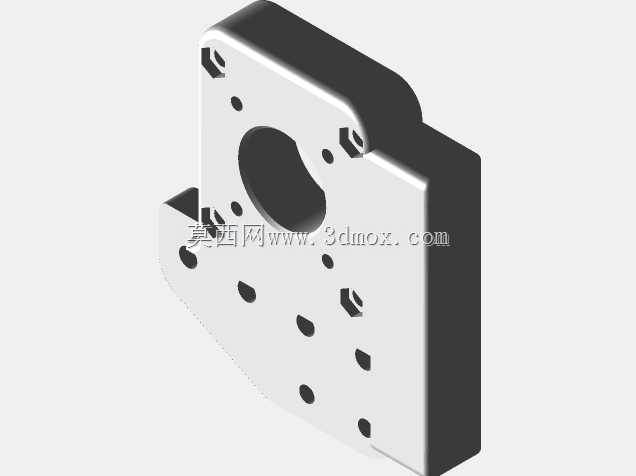

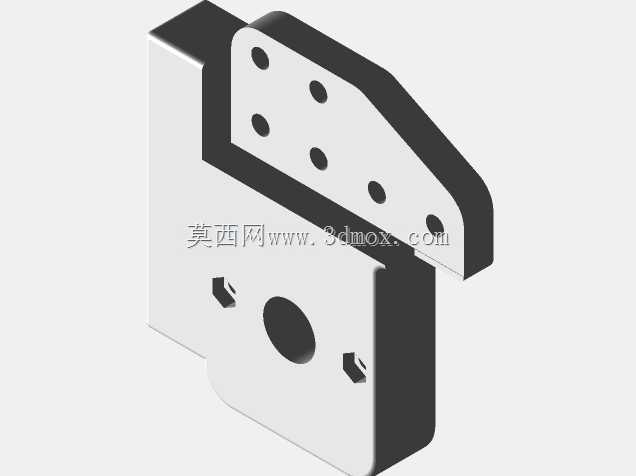

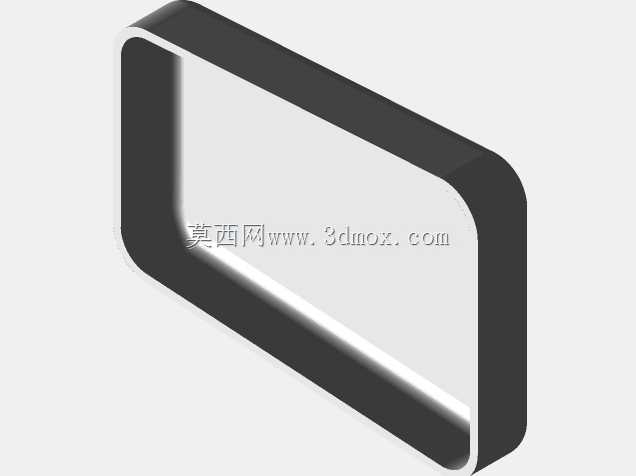

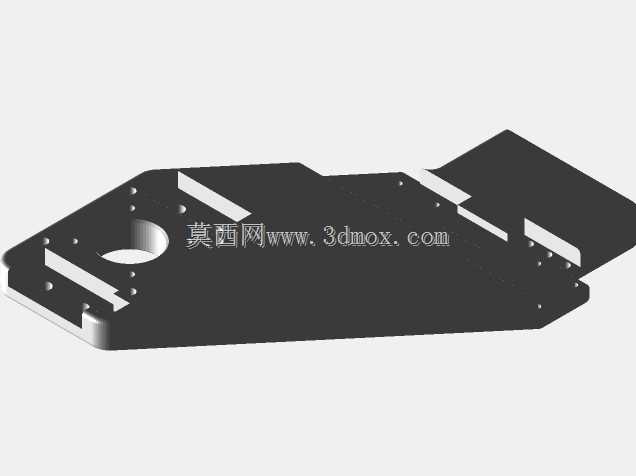

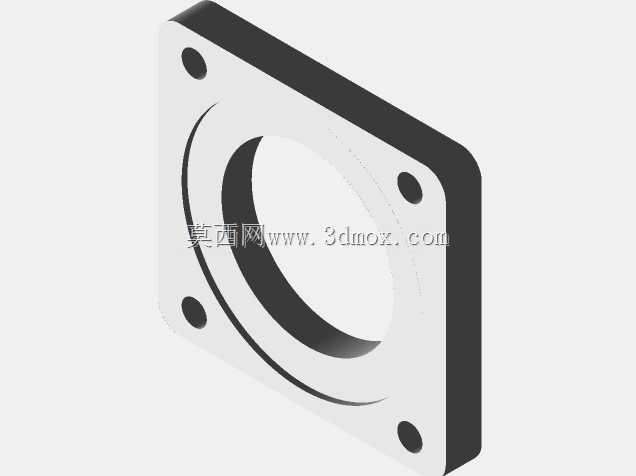

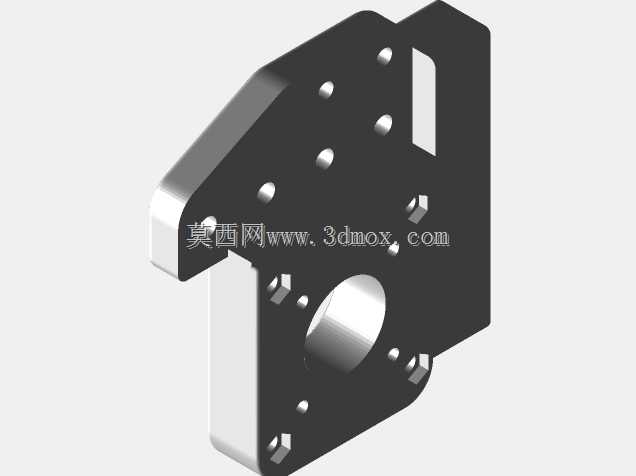

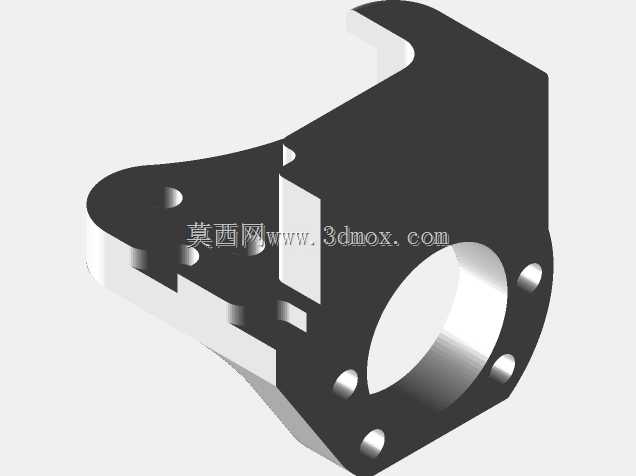

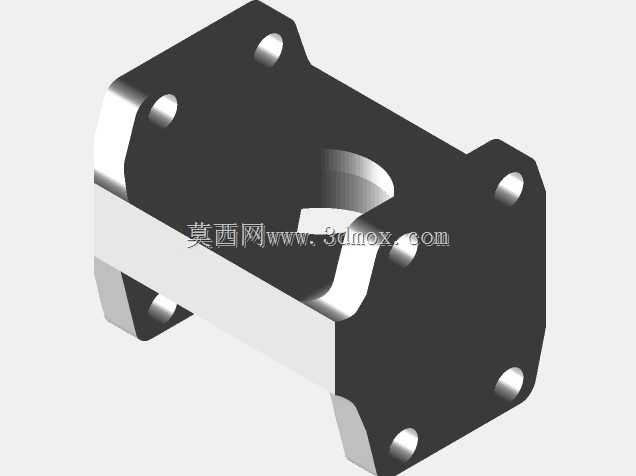

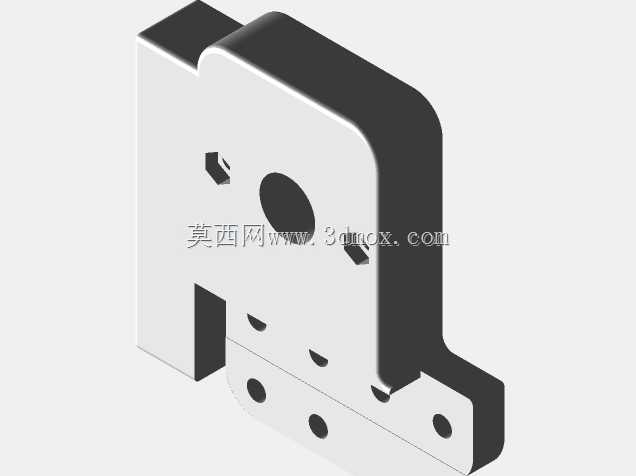

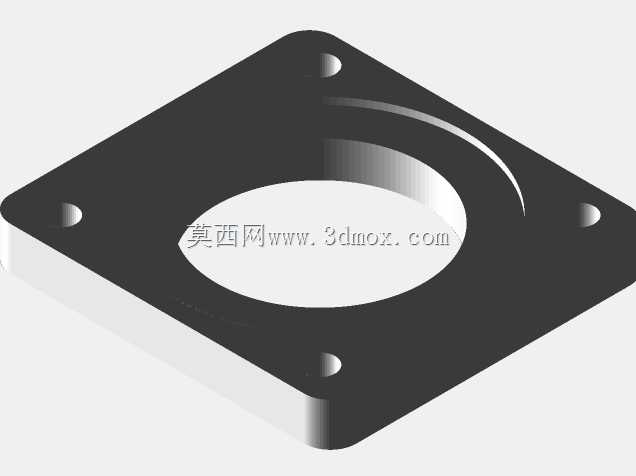

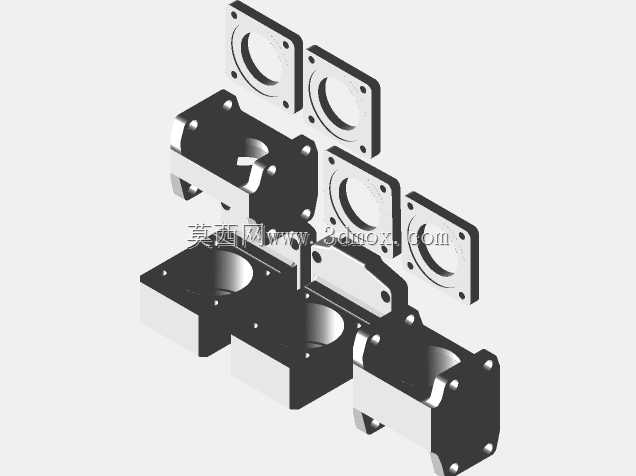

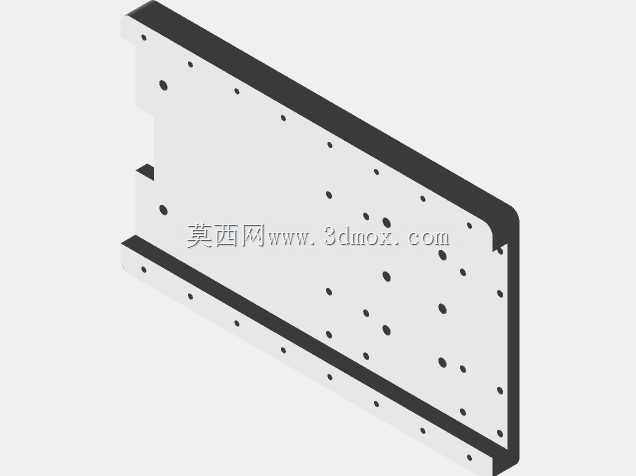

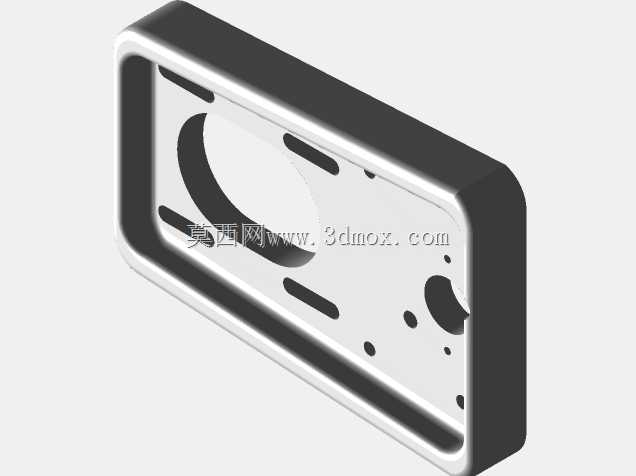

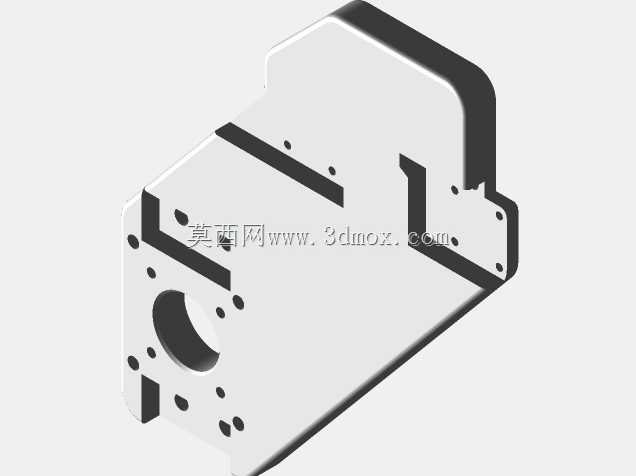

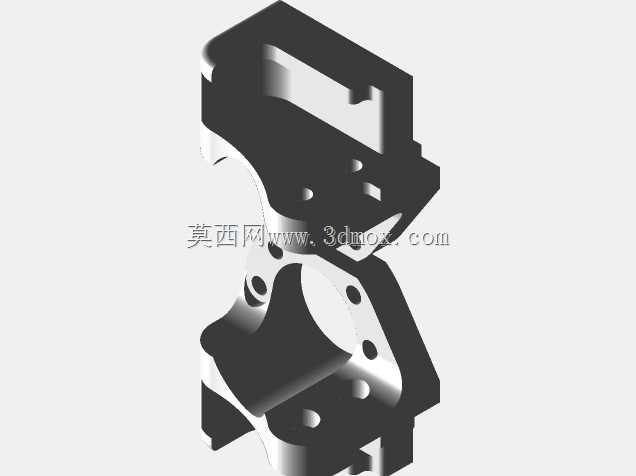

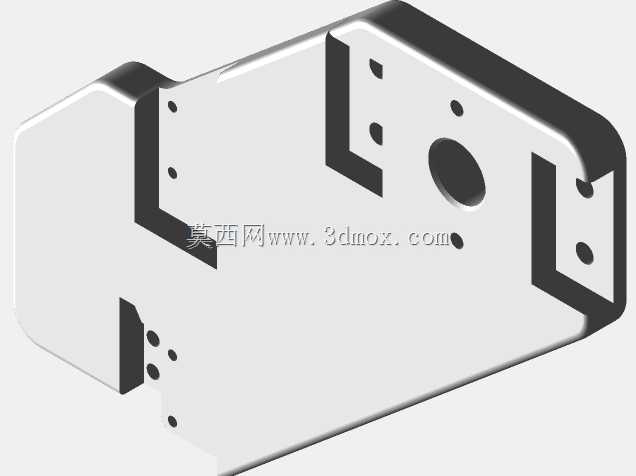

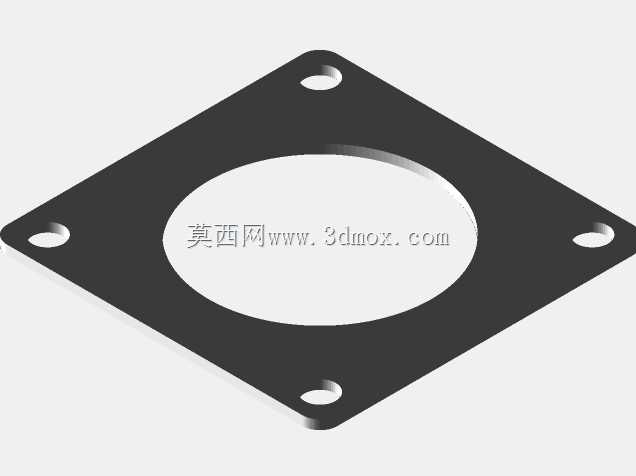

　　避免运动过程中线缆与运动部件发生剐蹭；各轴的行程限位位置均设计了硬限位挡块与传感器安装位，可在软件限位失效时提供二级保护，防止运动超程导致的机械结构损坏。设计过程中针对3D打印自制零件的适配做了专门优化，部分非高负载的连接座、走线固定座、端盖结构均可通过桌面级FDM3D打印机制作，降低整机的自制成本，同时核心受力的导轨安装面、传动座连接面均采用标准型材的基准面作为安装基准，无需二次精加工即可保证装配精度，降低DIY制作的门槛。主轴安装位预留了通用的直径夹持范围，可适配不同功率的风冷、水冷高速主轴，用户可根据自身的加工材质需求灵活更换，从轻负载的PCB雕刻到小功率的软金属铣削均可通过更换主轴实现适配；

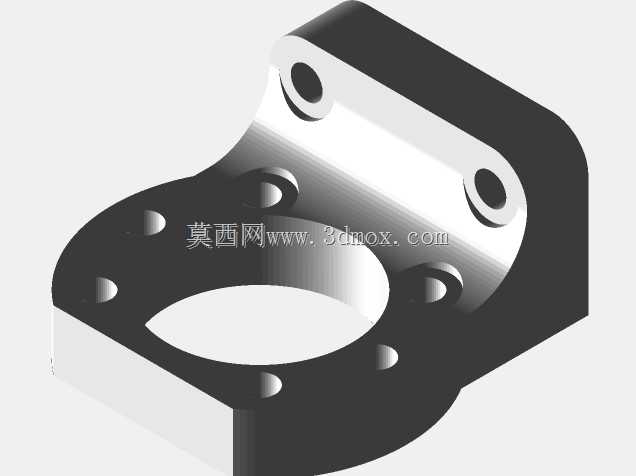

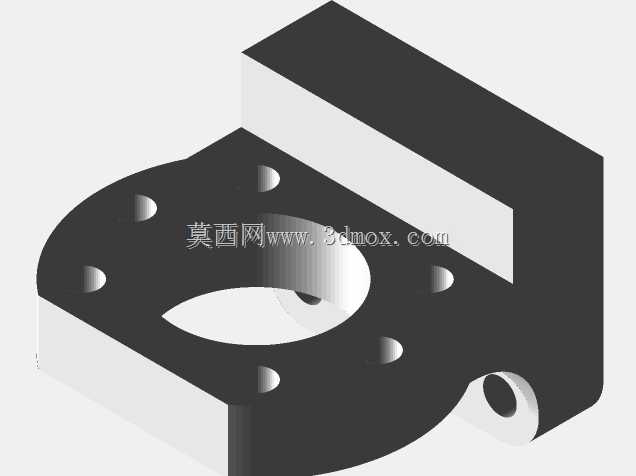

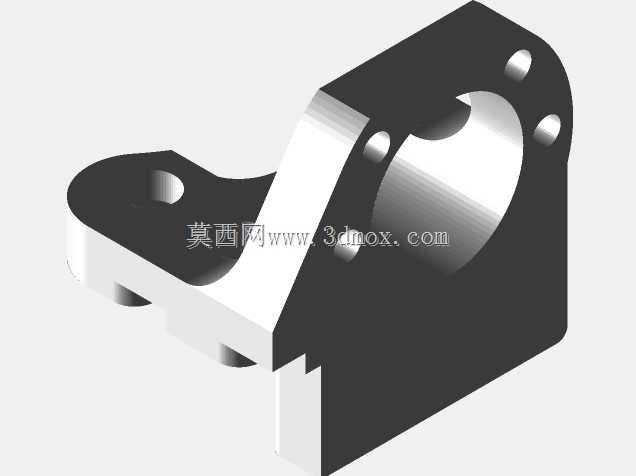

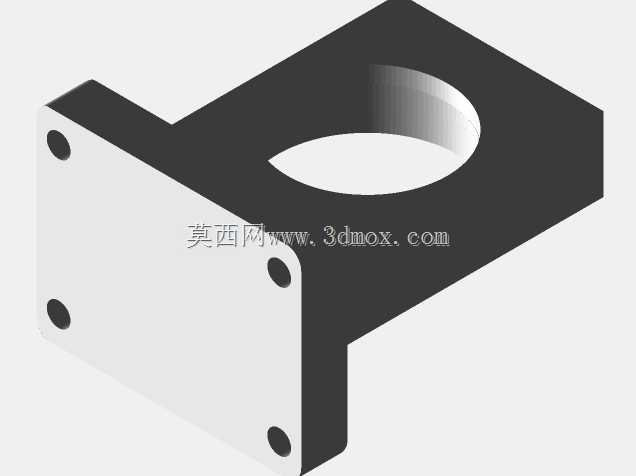

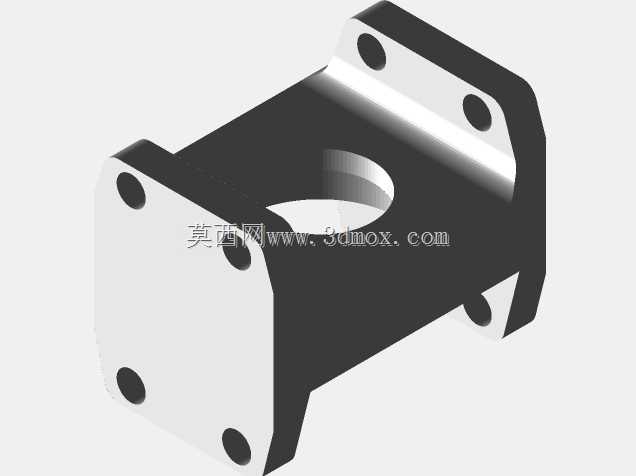

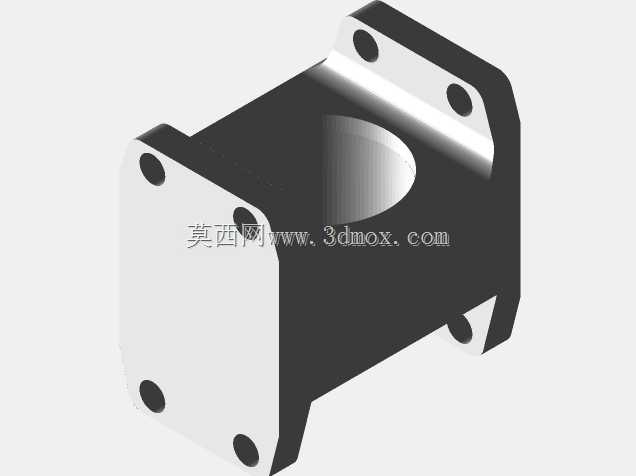

　　传动部分的安装座兼容常见的滚珠丝杠与同步带两种传动方案，追求加工精度可选用滚珠丝杠传动，追求高速雕刻效率可更换同步带传动，无需对主体框架做额外修改即可完成切换。在实际使用场景中，这套框架可完成小型零件的快速打样加工，比如非标零件的外形铣削、定制化标识雕刻、小型木质工艺品的浮雕加工、PCB电路板的线路铣制，相比外购成品小型CNC设备，用户可根据自身需求灵活调整配置，在成本可控的前提下匹配对应的加工能力；框架的各连接部位均设计了可调节的预紧结构，长期使用出现传动间隙或导轨松动时，可通过调节螺栓重新预紧，恢复设备的运动精度，无需整体更换结构件。整体结构的受力路径经过优化，加工过程中主轴产生的切削力通过Z轴滑台、Y轴滑座传导至龙门横梁，再通过两侧的龙门支脚分散传导到床身两侧的支撑梁上，最终传递到安装工作台，避免应力集中在单个连接点导致的结构变形，保证长时间加工过程中的精度稳定性。
