多关节悬臂式电动内螺纹加工设备

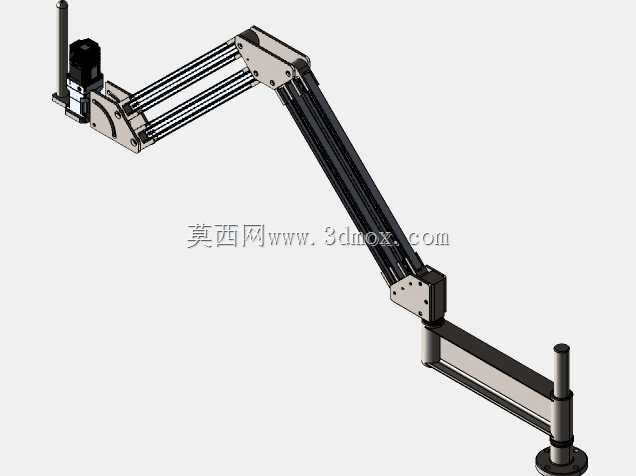

　　这款多关节悬臂结构的电动攻丝设备，主要面向中小批量机加工车间、五金制品加工工位、钢结构件预制环节的内螺纹加工作业，区别于台式攻丝机固定作业半径的局限，也规避了手动攻丝扭矩不稳定、螺纹垂直度差、断丝锥频发的痛点，可覆盖安装基座周边一定半径范围内的工件攻丝需求，无需反复吊运装夹重型工件，大幅降低大尺寸工件的螺纹加工辅助工时。从结构设计逻辑来看，设备采用多段平行四边形连杆臂结构，每段臂体内部集成平衡支撑构件，关节位置采用高精度回转副配合阻尼锁紧结构，操作人员可单手拖动攻丝主轴头在作业范围内任意位置悬停，不会出现臂体下坠或者抬升费力的问题，平行四边形连杆的几何约束可以保证攻丝主轴始终保持垂直向下的姿态，

　　无需额外调整角度就能保证螺纹孔的轴线垂直度，适配不同高度的工作台或者工件装夹高度。末端的攻丝动力头采用伺服驱动方案，可根据不同螺纹规格、不同工件材质匹配对应的输出转速与攻丝扭矩，当丝锥接触工件到达设定扭矩阈值时会自动停止进给并反转退出，从结构原理上避免刚性攻丝过程中丝锥断裂的问题，动力头快换接口支持不同规格的丝锥夹头快速更换，覆盖常规公制粗牙、细牙螺纹的加工范围，也可适配英制、美制螺纹的夹头拓展加工能力。设备的安装基座采用立柱式固定结构，可直接通过膨胀螺栓固定在车间混凝土地面，也可适配移动式加重底座实现工位间的灵活转场，安装时需要保证立柱的垂直度公差在允许范围内，避免长期使用导致关节轴承偏磨。

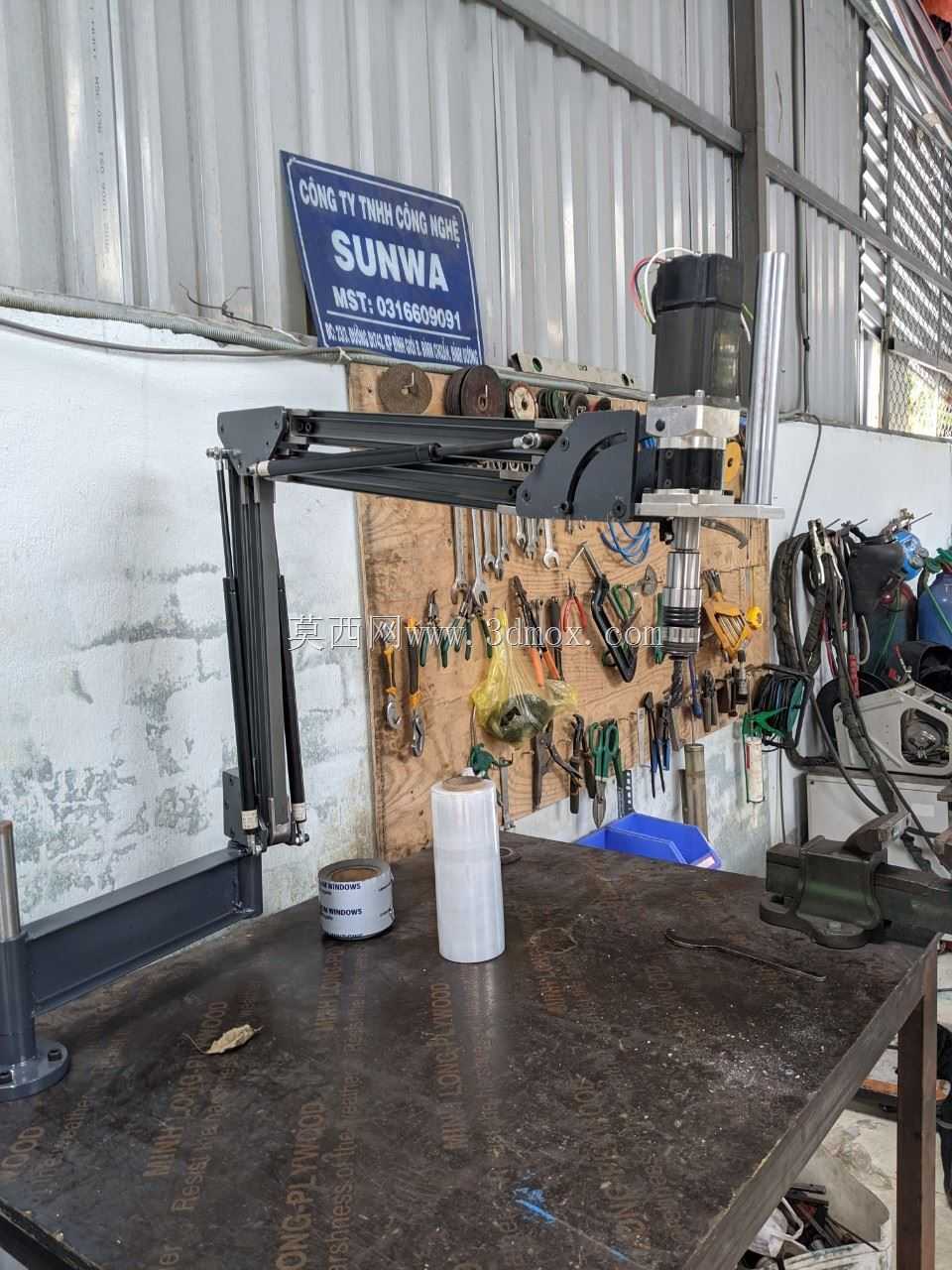

　　臂体的总伸展长度可覆盖常规工位的作业范围，折叠后占用空间极小，不会占用过多车间通道或者工作台面积，关节位置的限位结构可限制臂体的最大伸展角度，避免过度伸展导致的重心偏移问题。在实际生产场景中，这类设备常布置在钻床、铣床周边，完成工件钻孔工序后的后续攻丝作业，也可单独布置在装配工位，完成钢结构件、设备机架、钣金箱体的现场攻丝作业，相比传统的台式攻丝机，不需要将重型工件搬运到设备工作台面上，操作人员可直接将攻丝头移动到工件的螺纹孔位置完成加工，对于单件重量大、外形不规则的大型工件加工优势尤为明显。设计过程中对臂体的截面刚度做了针对性优化，采用矩形截面的高强度铝合金型材搭配内部加强筋结构，在保证整体结构轻量化的同时，

　　控制攻丝过程中臂体的变形量在允许范围内，避免因为臂体挠曲导致螺纹孔出现斜牙、烂牙的问题，每个回转关节都配置了可调阻尼的摩擦片结构，可根据臂体伸展长度、末端动力头重量调整阻尼大小，保证悬停手感的同时，避免臂体在攻丝受力时出现窜动。设备的走线全部隐藏在臂体内部的空腔中，外部没有裸露的线缆，避免车间作业过程中线缆被工件勾挂造成的安全隐患，也能减少切削液、金属粉尘对线缆的腐蚀老化，延长设备的无故障运行周期。立柱底部的安装法兰设计了多组均匀分布的安装孔，可适配不同厚度的安装垫板，当车间地面不平整时，可通过调整垫板厚度来校准立柱的垂直度，保证臂体回转过程中无卡滞、主轴垂直度始终符合加工要求。
