CA6140机床配套型材组焊定位工装结构

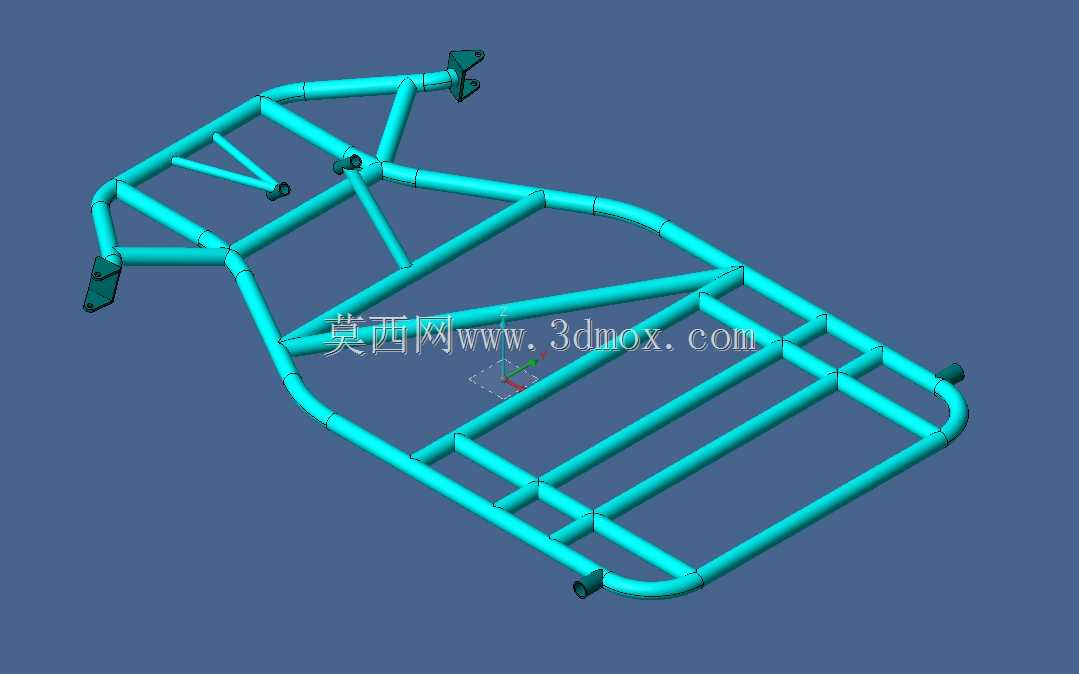

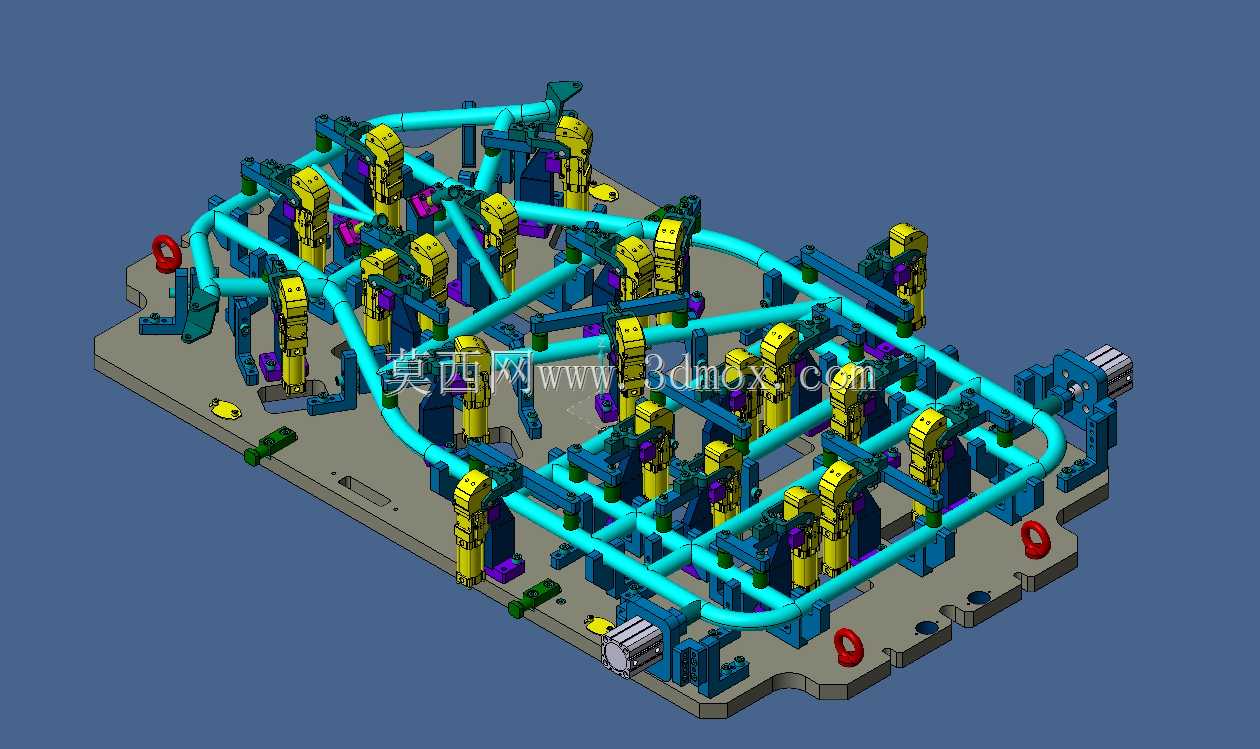

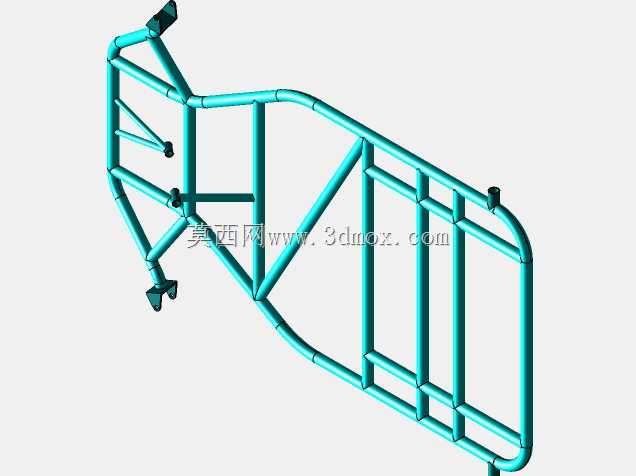

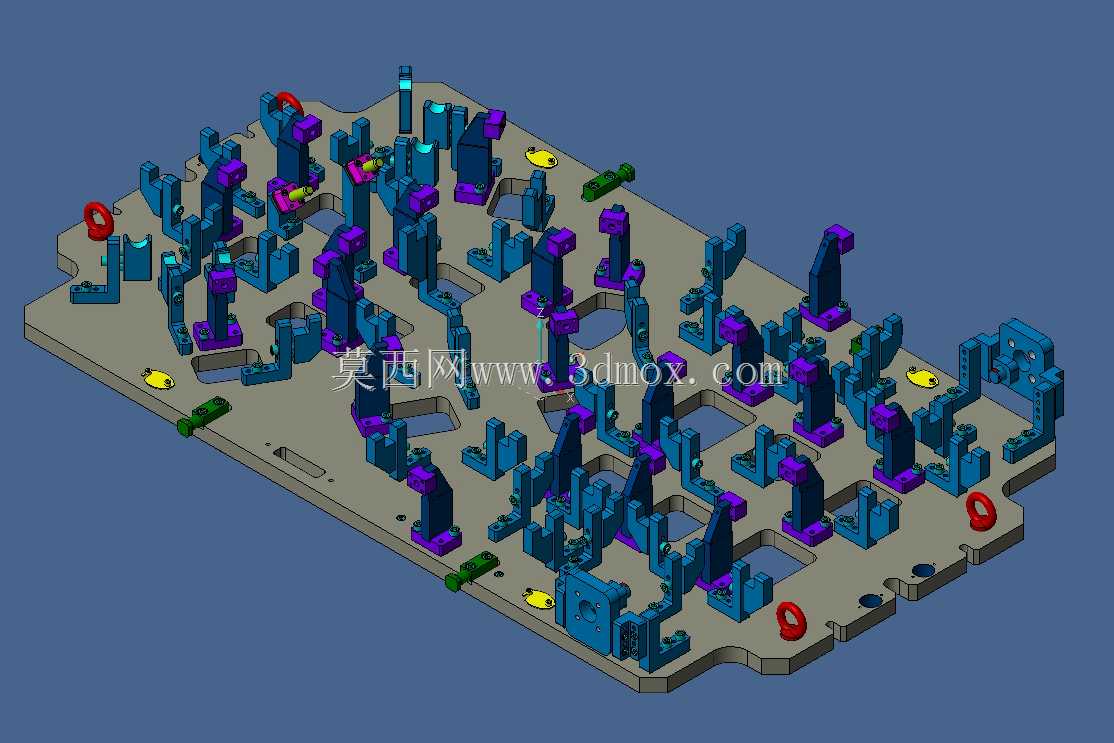

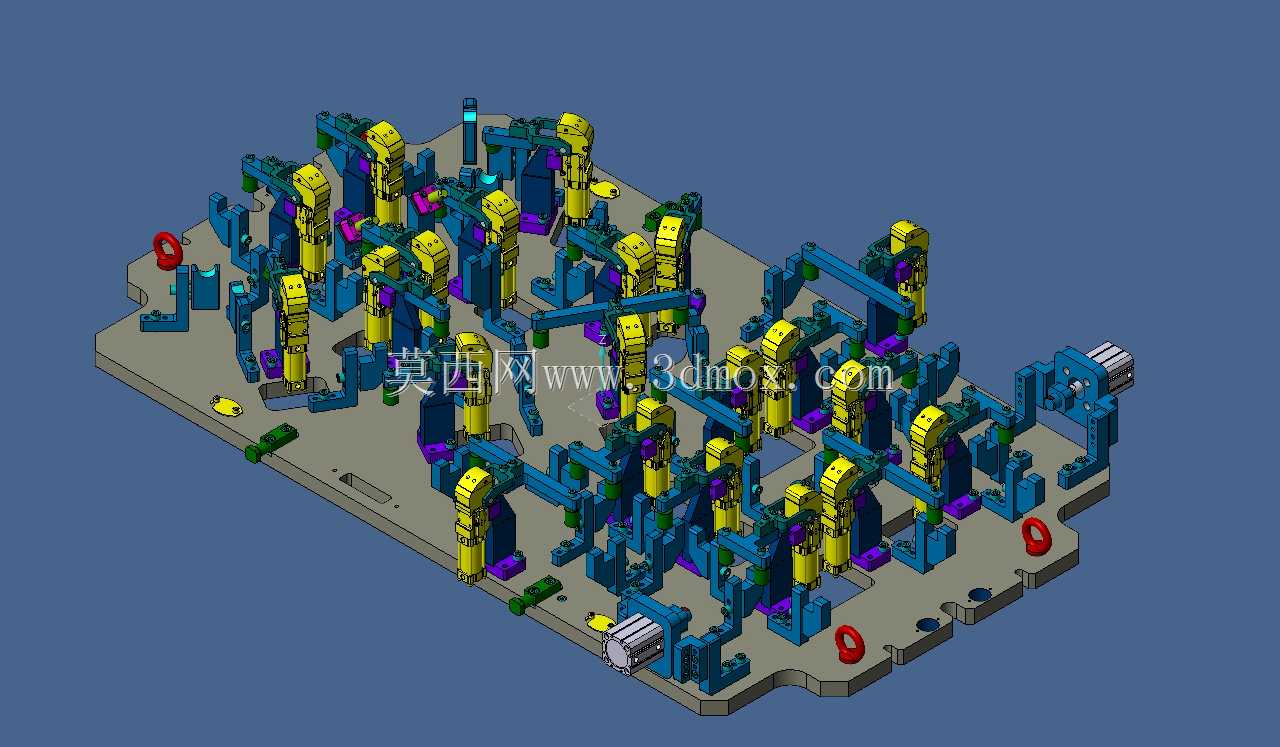

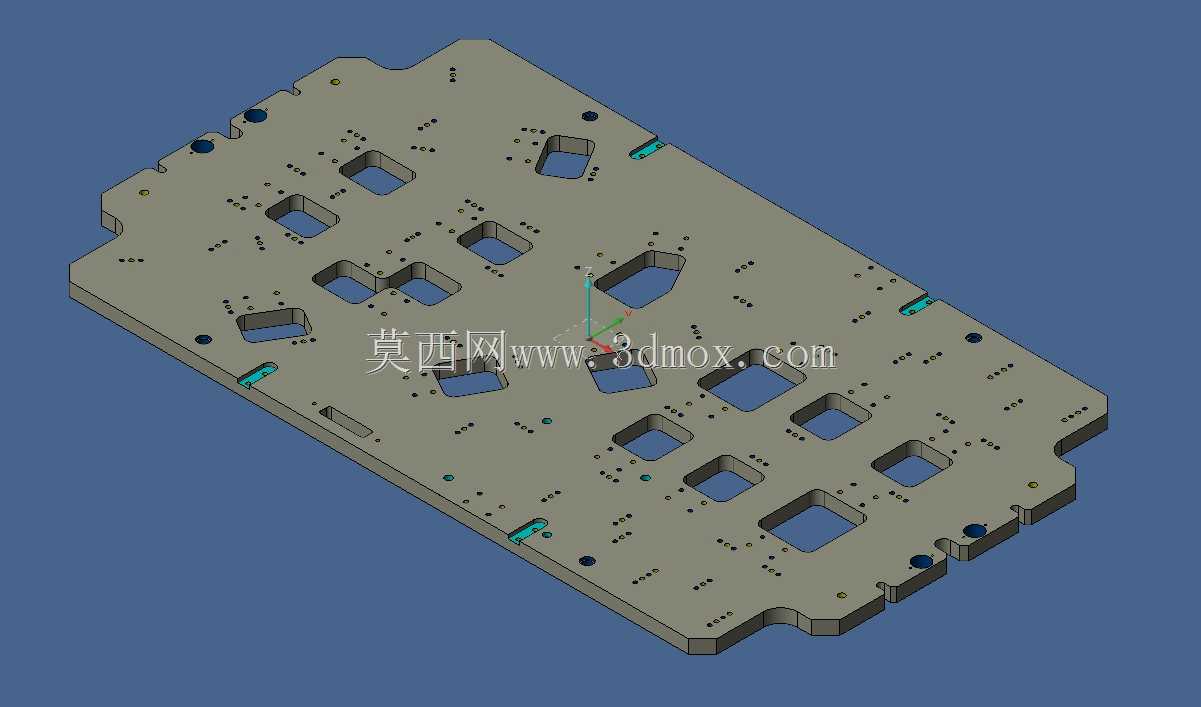

　　这套工装针对CA6140系列机床配套的框架类型材构件焊接工序开发，核心解决多段异型管材拼焊过程中的尺寸偏移、焊接变形、定位基准不统一问题，在中小批量机床防护框架、型材支撑构件的生产场景中适配性极强，可覆盖同截面规格不同长度型材的组焊作业，无需频繁更换整体工装基座。整套工装以带定位销孔的厚重铸铁平台作为安装基体，平台上的T型槽与预制销孔构成通用安装基准，所有定位、夹紧模块均可沿槽道调整位置，适配不同轮廓尺寸的型材框架拼焊需求，平台边缘预留的吊装孔与叉车槽，方便整套工装在焊接工位、转运工位、质检工位之间的周转，无需拆解已装夹的工件。工装的定位模块分为两类，一类是适配圆管、异型管轮廓的仿形支撑座，支撑座型面与管材外轮廓贴合度控制在0.

　　1mm以内，放置型材时可直接完成径向定位，无需反复测量调整；另一类是端部定位挡块，通过可调整的限位螺栓控制每段型材的轴向伸出长度，保证各段管材拼接处的间隙均匀控制在焊接工艺要求的0-0.2mm区间，避免间隙过大导致的焊穿、间隙过小导致的未焊透缺陷。夹紧模块采用气动压紧与手动快速夹钳结合的配置，对于靠近焊缝、焊接后容易产生翘曲变形的位置，布置带压头缓冲垫的气动压紧单元，压头采用耐高温绝缘材质，避免焊接过程中电流分流灼伤工件表面，同时缓冲垫可补偿型材本身的直线度误差，保证夹紧力均匀分布不会压伤薄壁型材；对于远离焊缝、仅需辅助定位的位置，采用手动快速夹钳，降低气动管路的布置复杂度，也方便操作人员在工件吊装时快速开合避让。

　　整套工装的管路与线路全部沿平台底部的走线槽布置，避免焊渣飞溅损坏管线，所有夹紧单元的控制阀集中布置在工装侧方的操作盒上，操作人员可站在工装单侧完成所有夹紧、松开动作，无需绕工装走动，减少无效作业时间。设计过程中优先考虑焊接作业的操作空间，所有定位、夹紧模块的安装位置都避开了焊缝的正上方与焊接枪的操作路径，焊工可采用气体保护焊、氩弧焊等常规焊接工艺完成所有位置的焊接，无需在焊接过程中反复拆卸夹紧机构翻转工件；同时针对焊接变形的控制，在型材容易产生收缩变形的长直段位置，预留了反变形支撑块，支撑块的高度可通过垫片调整，根据前期工艺试验得到的变形量数据，预设0.5-1.2mm的反变形量，焊接完成冷却后工件的平面度、直线度可直接满足后序机加、

　　装配的尺寸要求，无需额外的校形工序。工装的安装边界充分考虑了常规焊接工位的空间限制，整体长宽尺寸控制在2.2m×1.6m以内，可直接放置在标准焊接工作台上使用，不需要额外定制专用的安装基础；所有可拆卸的模块都设置了统一的定位销与快拆螺栓，更换不同产品的工装模块时，单人可在15分钟内完成全部调整，适配多品种小批量的生产模式，减少工装的存储与管理成本。在实际使用中，这套工装可将单台型材框架的组焊定位时间从原来的40分钟缩短至8分钟以内，焊接后的尺寸合格率从原来的62%提升至98%以上，大幅降低了后序校形、返修的人工成本，同时统一的定位基准也保证了同批次工件的尺寸一致性，方便后序的装配互换。
