型材焊接定位夹紧工装结构设计

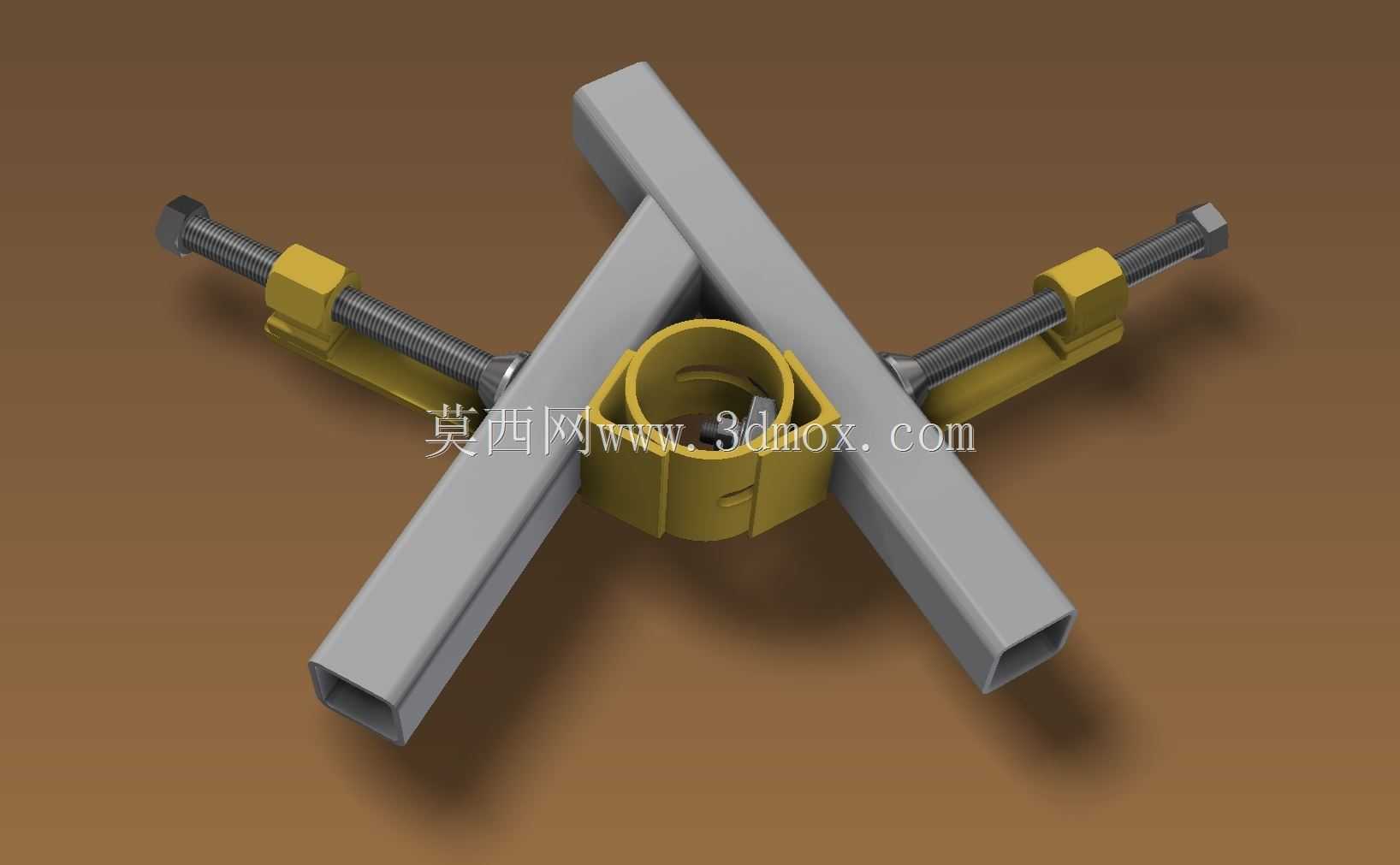

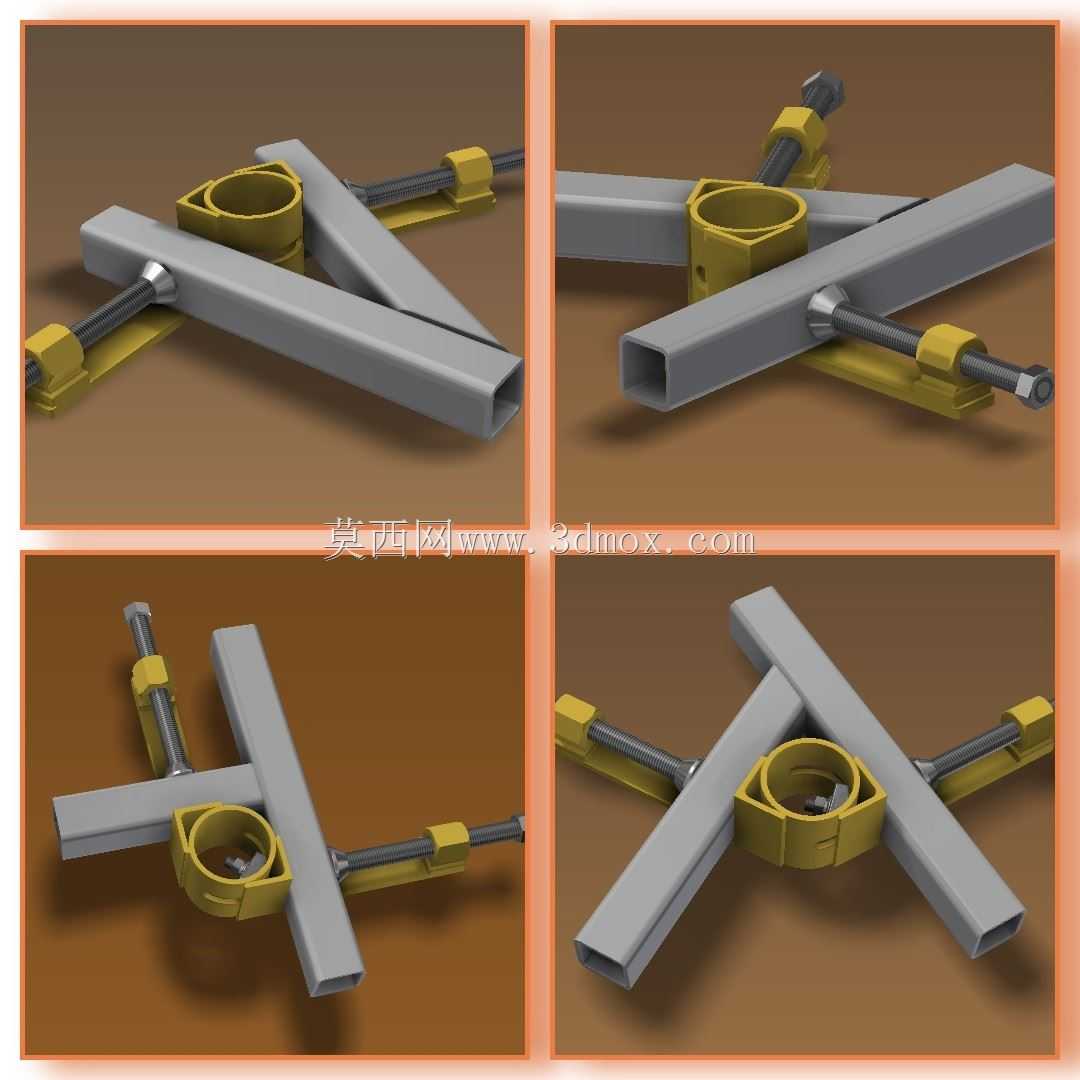

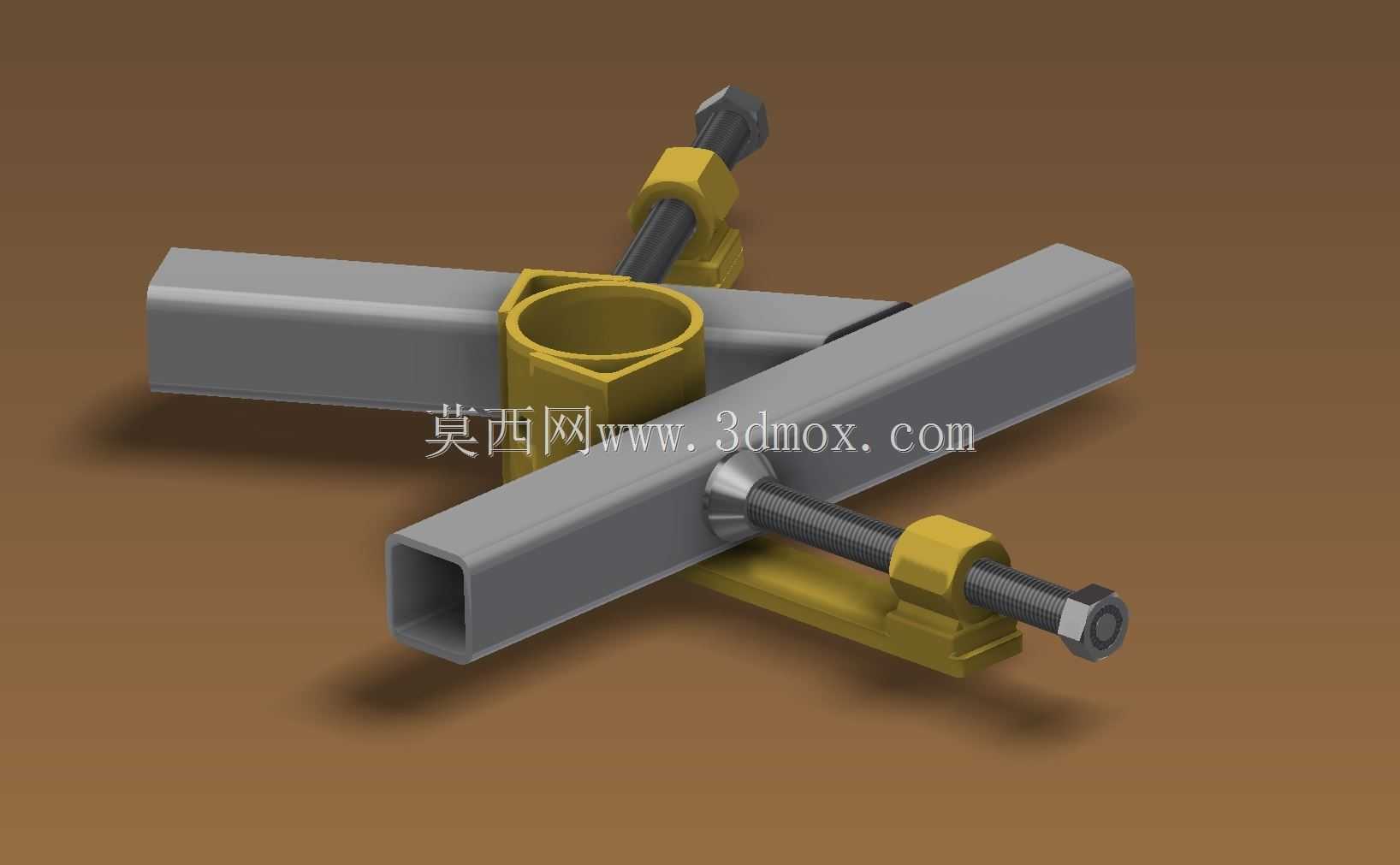

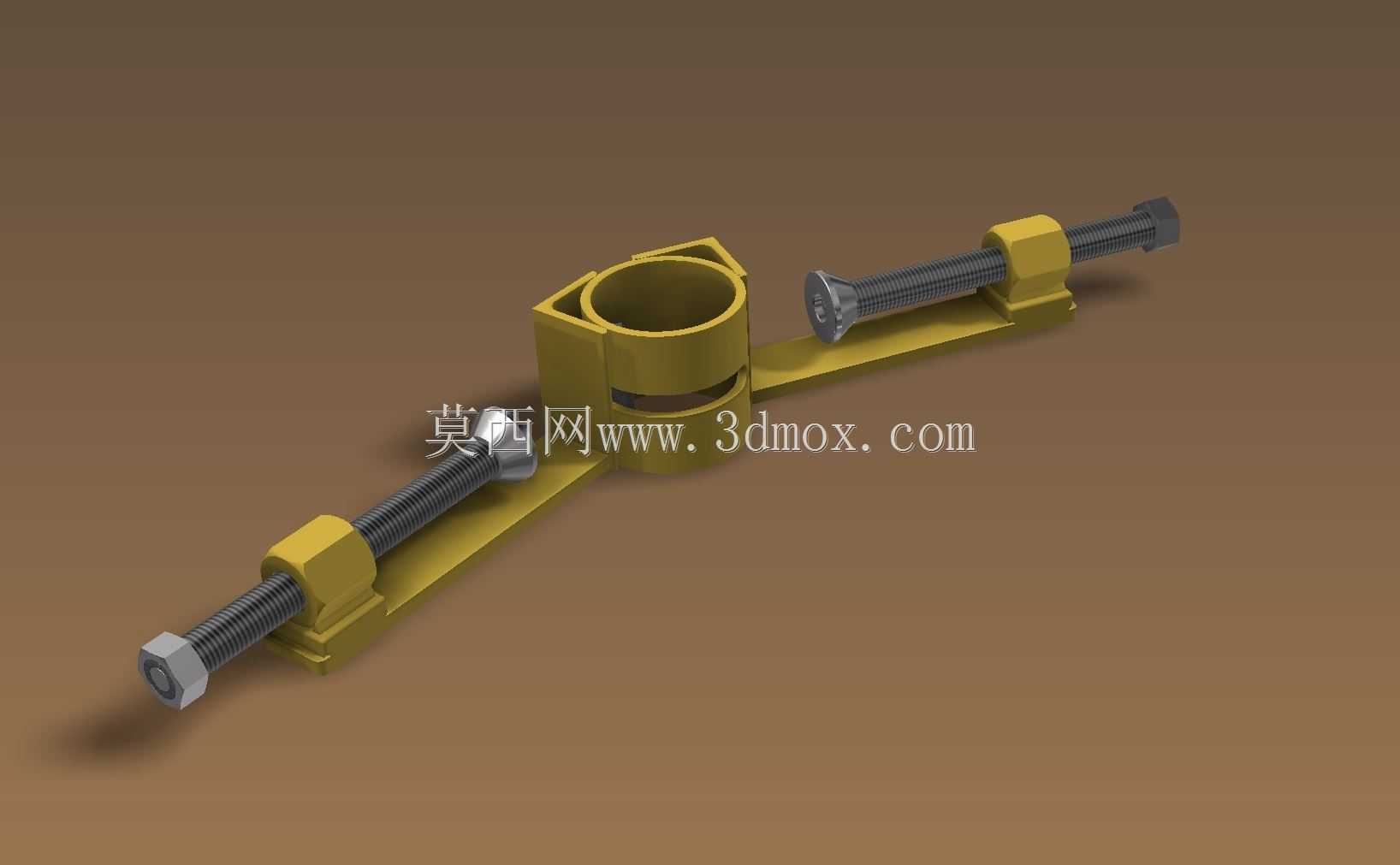

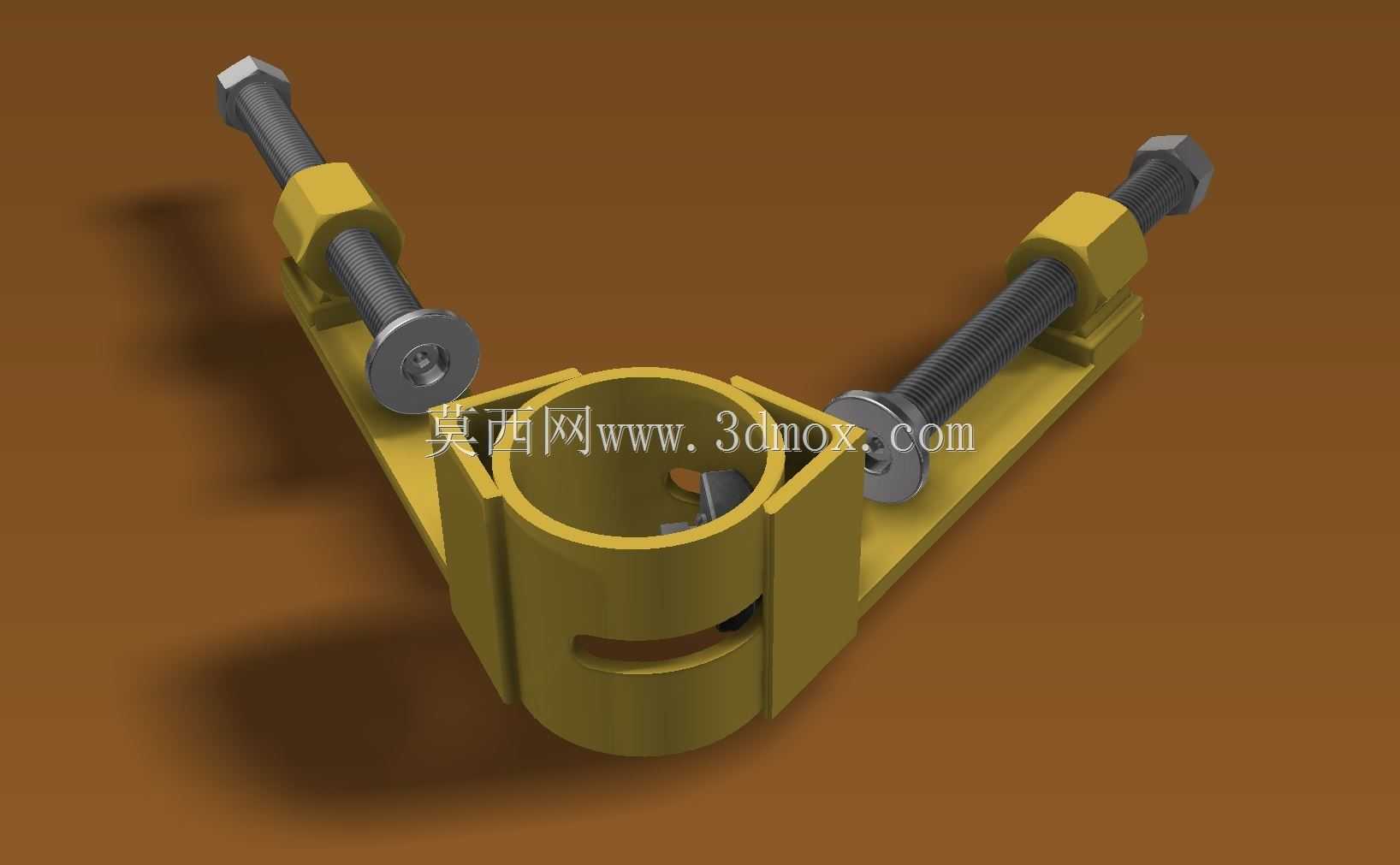

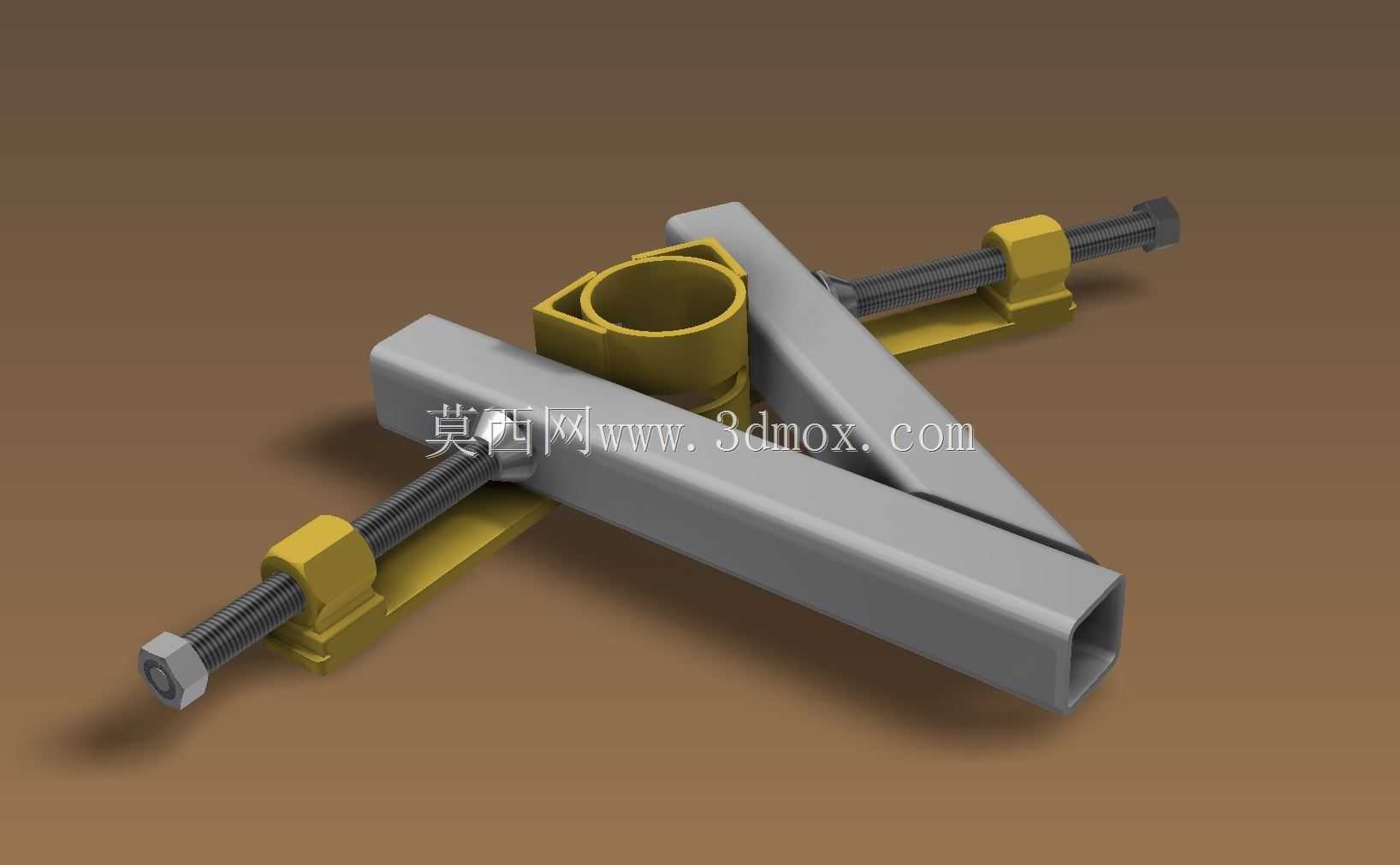

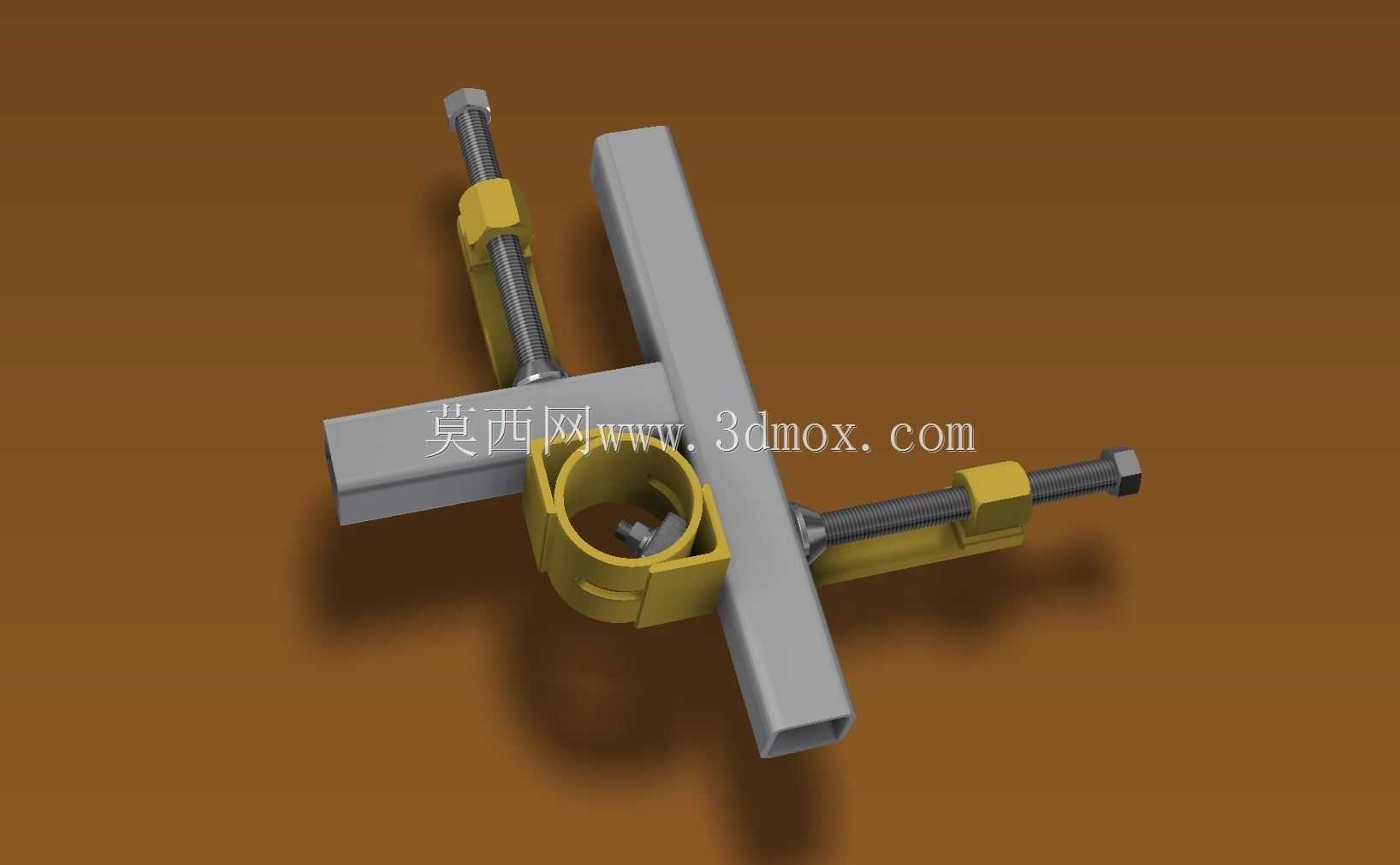

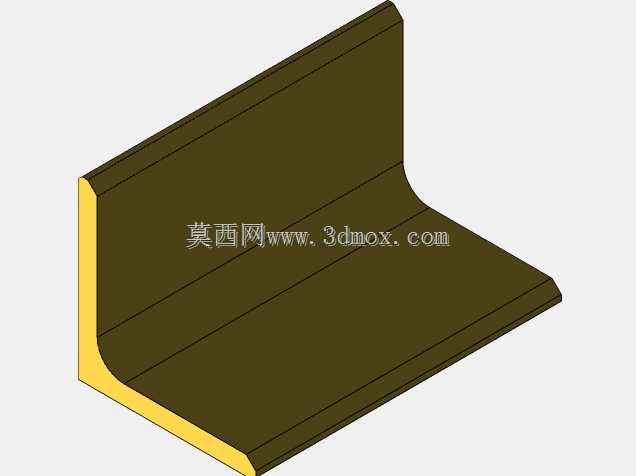

　　在金属结构件的批量焊接加工场景里，方管、矩形管这类型材的拼接定位一直是影响焊接效率与成品精度的核心环节，传统作业中工人常借助直角尺、大力钳反复校准型材的对接角度与相对位置，不仅单工位装夹耗时久，还容易在焊接热变形过程中出现型材移位，导致拼接角度偏差、焊缝错边等问题，后续校正需要额外投入大量打磨、校形工时，尤其在小批量多品种的型材框架类工件加工中，通用装夹工具的适配性短板会被进一步放大。这套焊接型材准备工装，正是针对方管类型材十字交叉、直角拼接的常见焊接工况设计的快速定位夹紧结构，整套结构分为抱箍定位座、可调螺杆夹紧组件、型材支撑块三个核心功能部分，没有复杂的传动或气动元件，完全依靠机械结构的配合实现快速装夹。

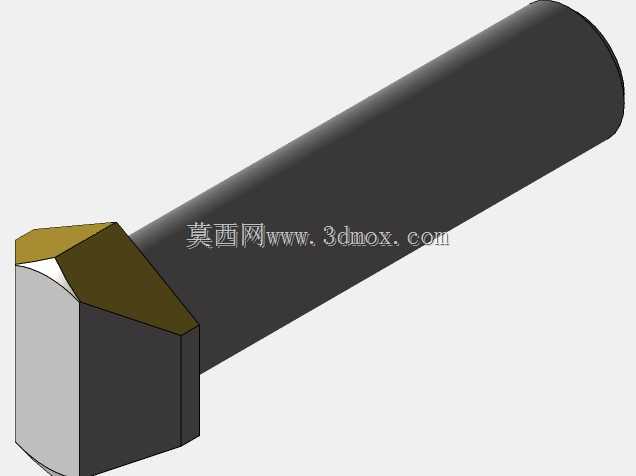

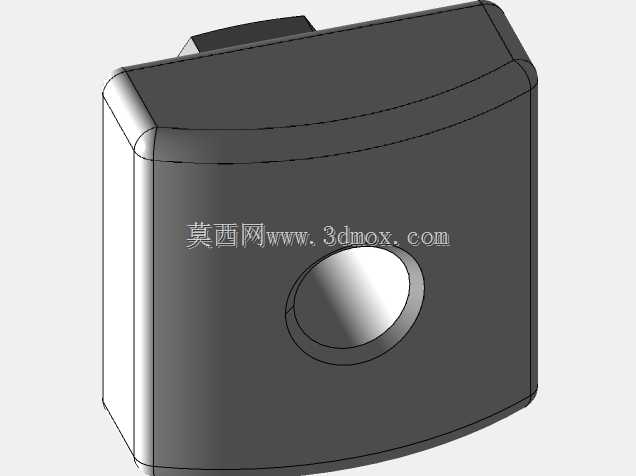

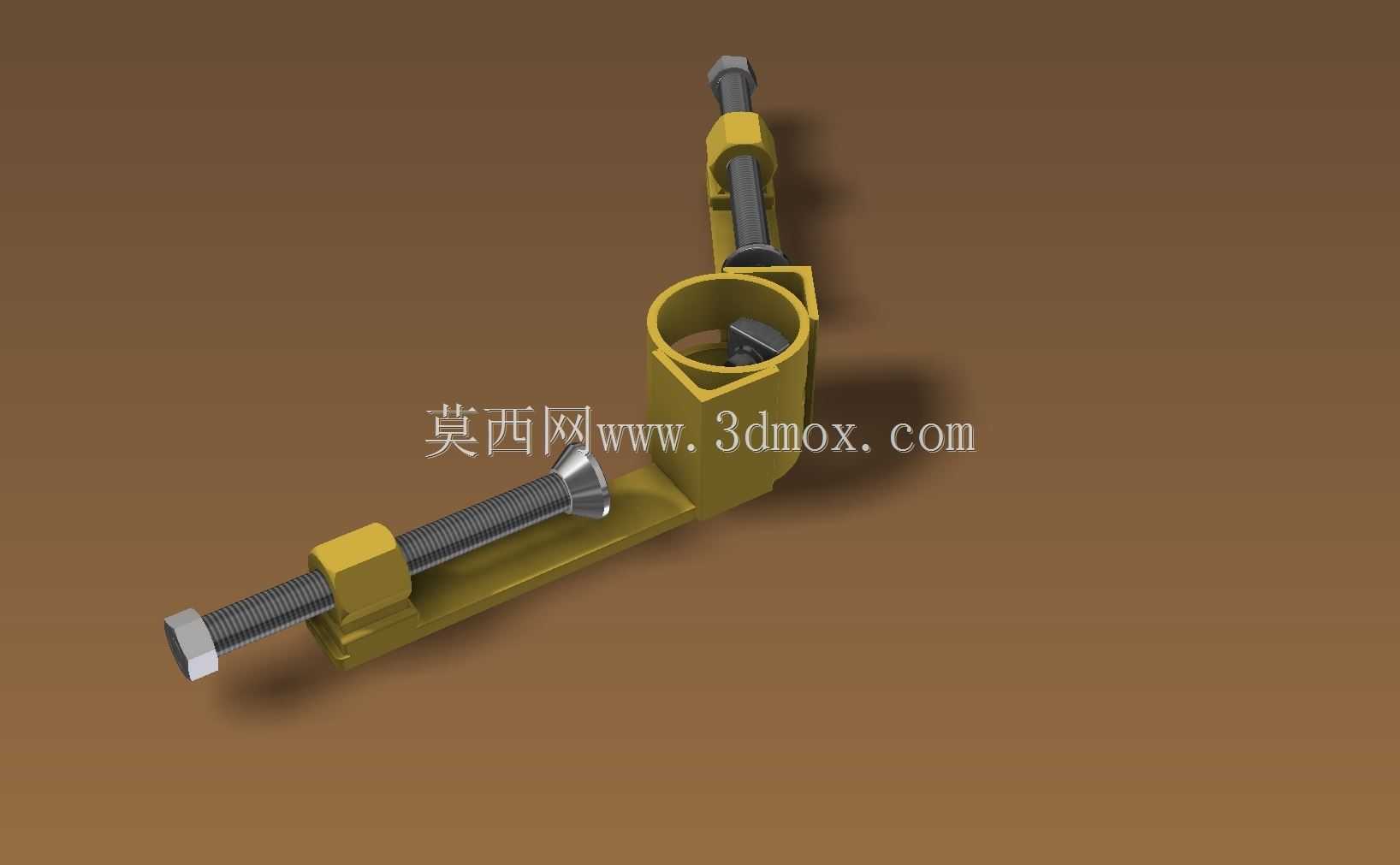

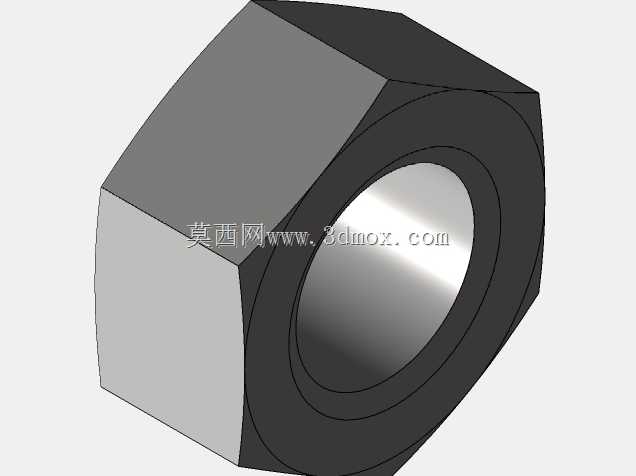

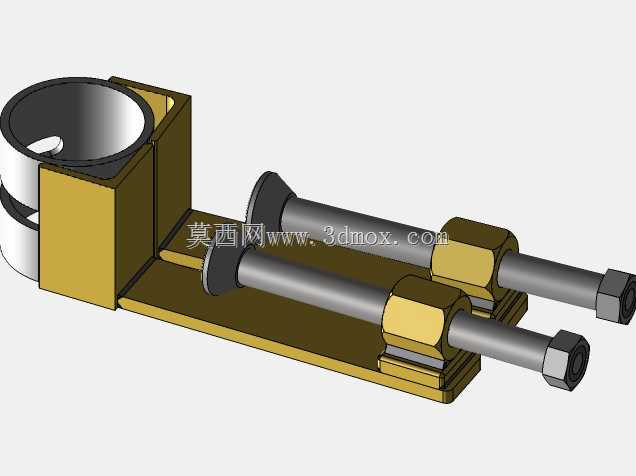

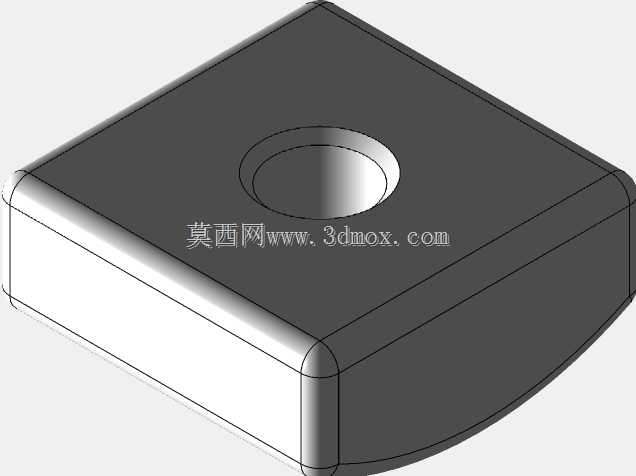

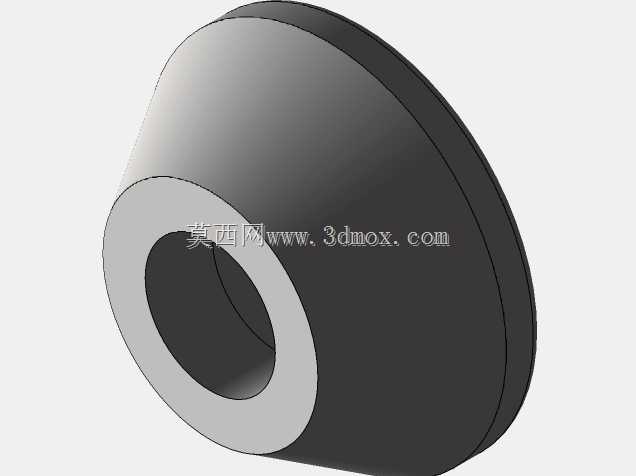

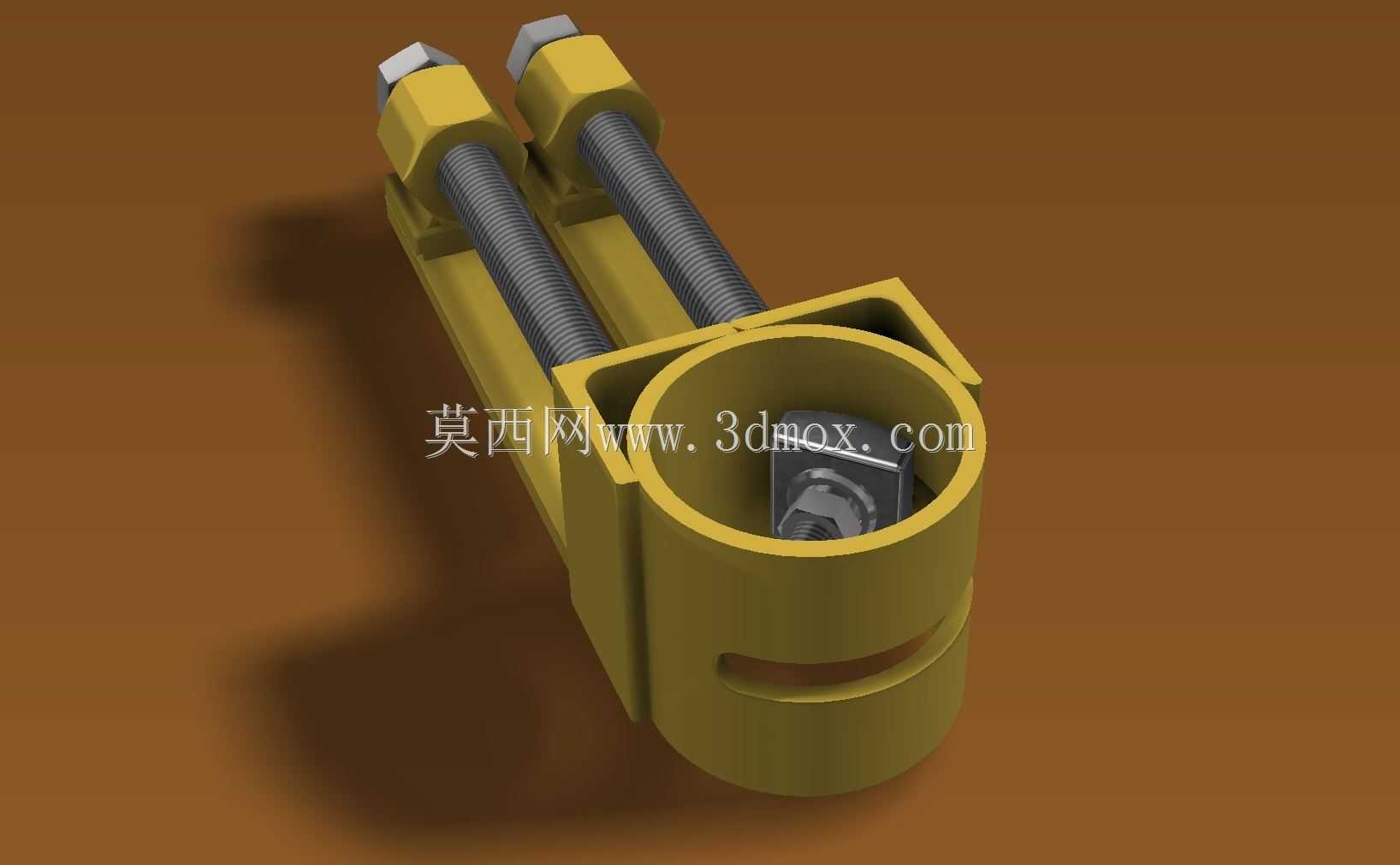

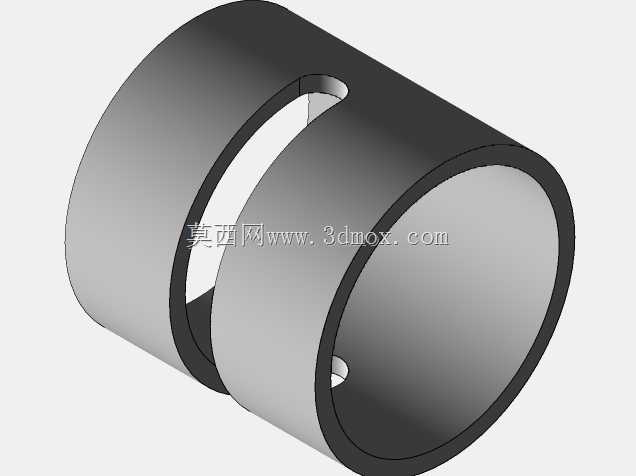

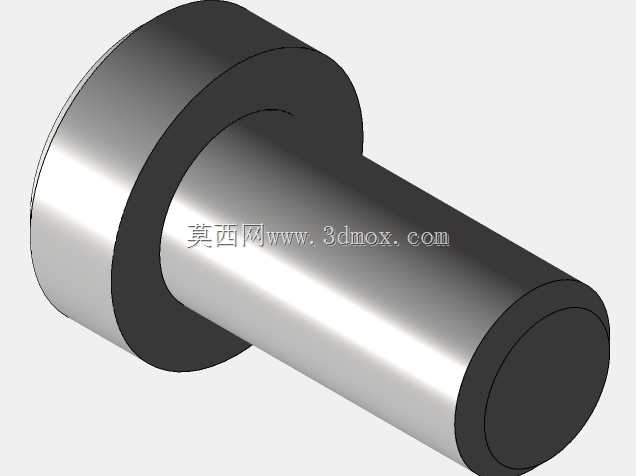

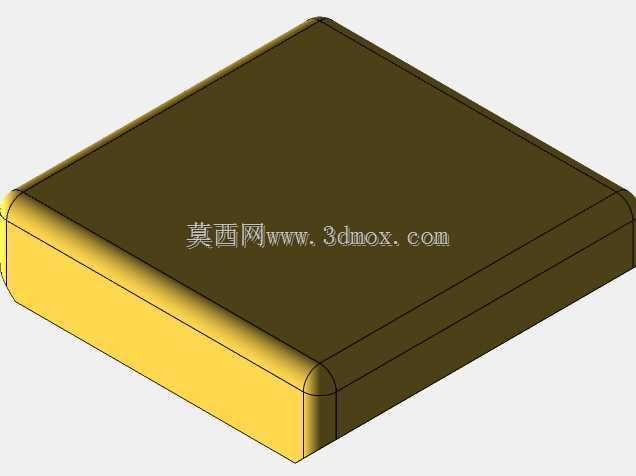

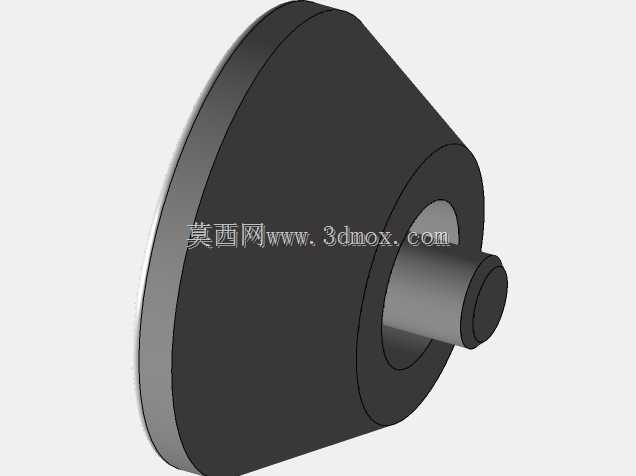

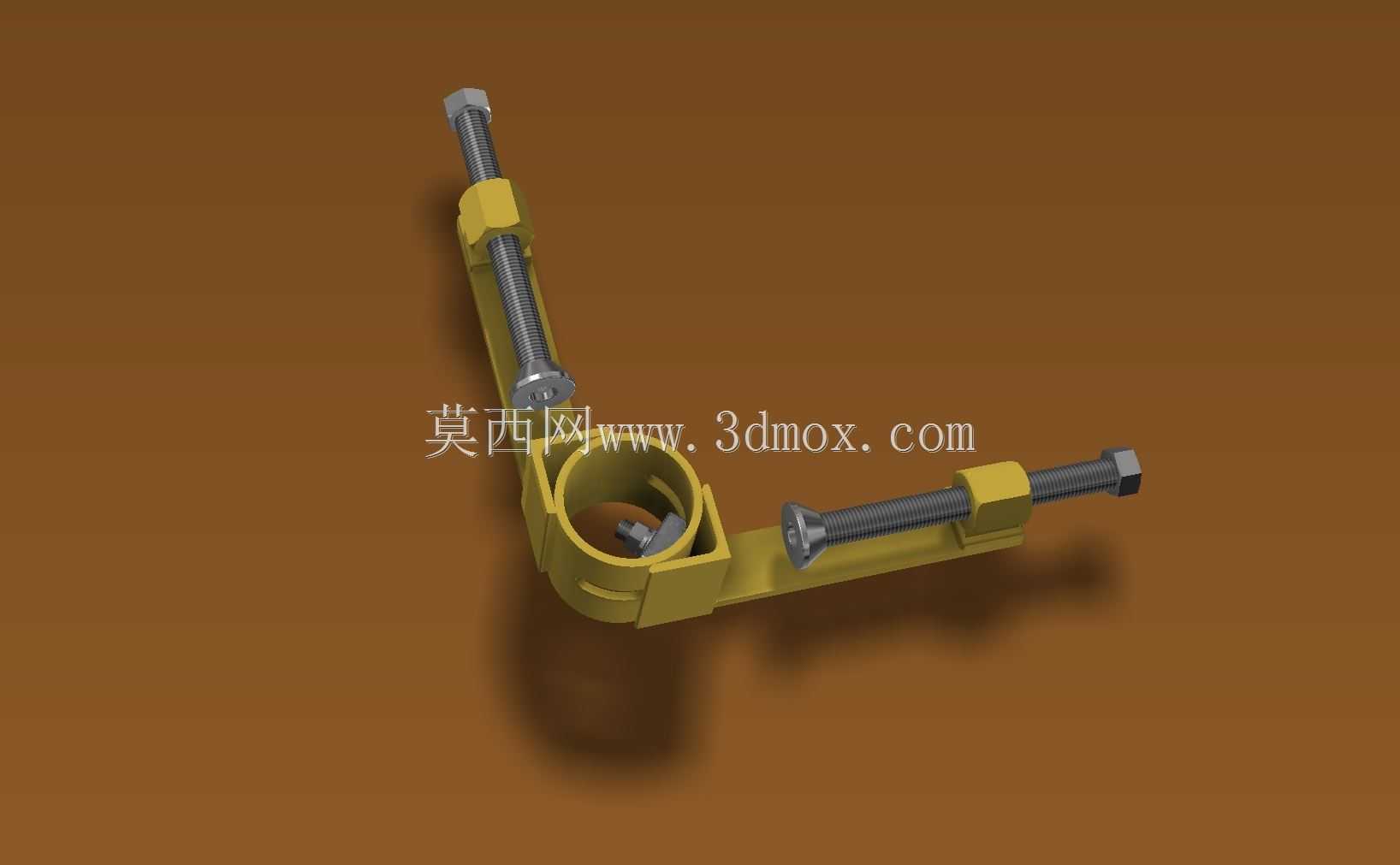

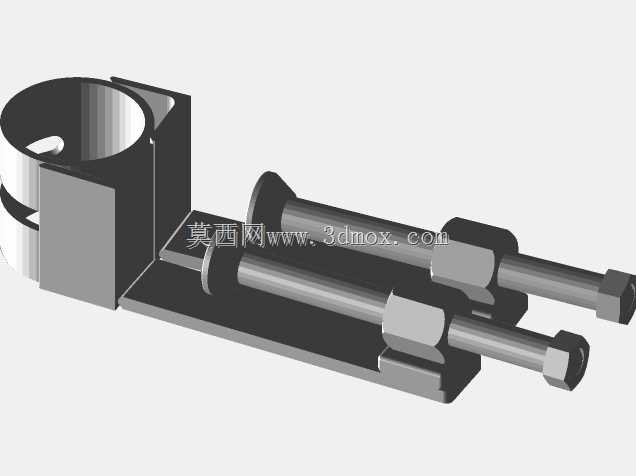

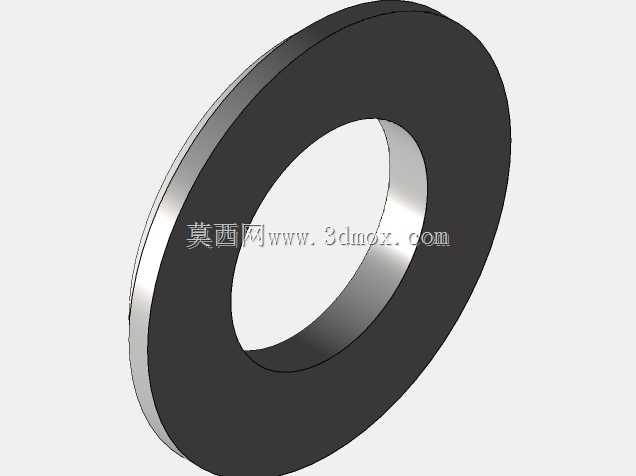

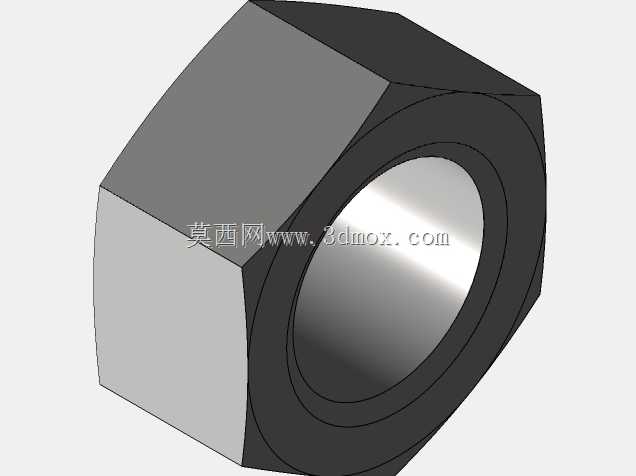

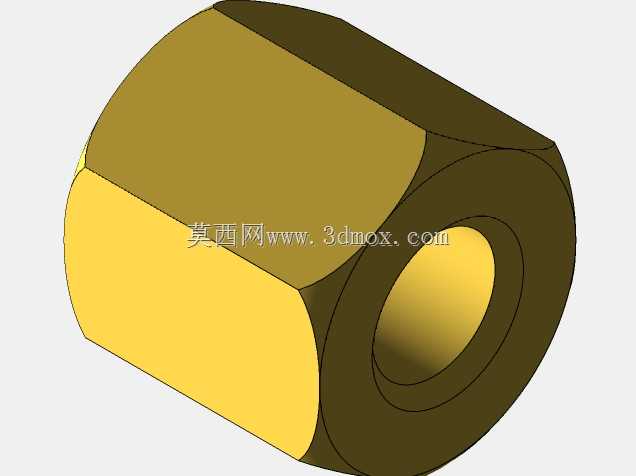

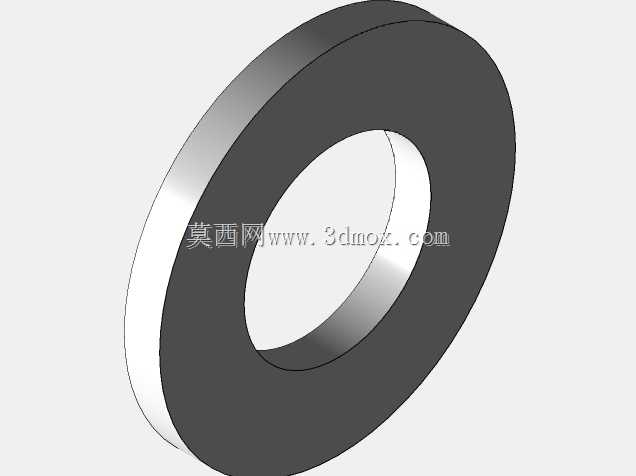

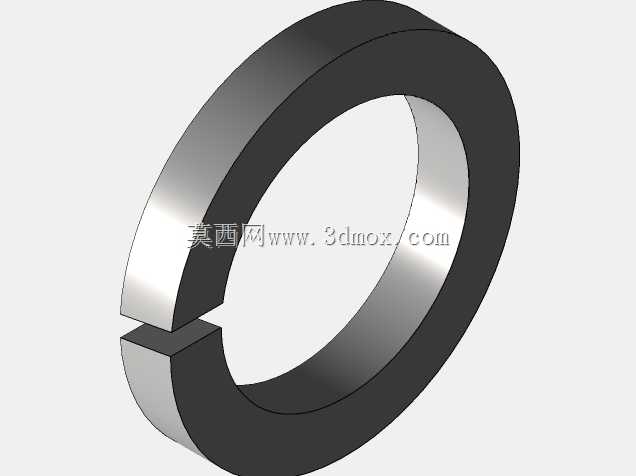

　　抱箍定位座采用半开式环形结构，可直接卡套在垂直布置的基准型材上，环形内壁做了防滑滚花处理，避免装夹后沿型材轴向滑动，抱箍的开口侧设置锁紧螺栓，可根据基准型材的实际外径微调锁紧范围，适配常见的40mm、50mm规格方管与圆管基准件。可调螺杆夹紧组件对称布置在抱箍座的两侧，螺杆端部设置与水平型材侧面贴合的压块，压块与螺杆采用球头铰接结构，即使型材表面存在轻微的尺寸公差或平面度偏差，压块也能自动贴合型材表面，保证夹紧力均匀分布，不会出现单点压伤型材或夹紧虚位的问题；螺杆采用梯形螺纹传动，具备自锁特性，夹紧后不会因为焊接过程中的振动出现松脱，工人只需用普通扳手转动螺杆尾部的六角头即可完成夹紧与松开动作，操作门槛极低，

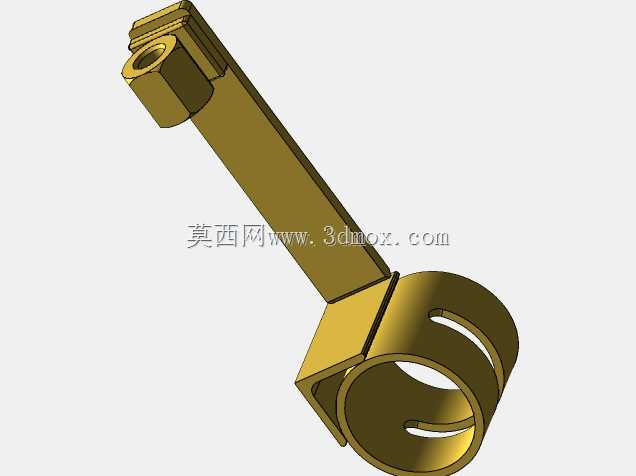

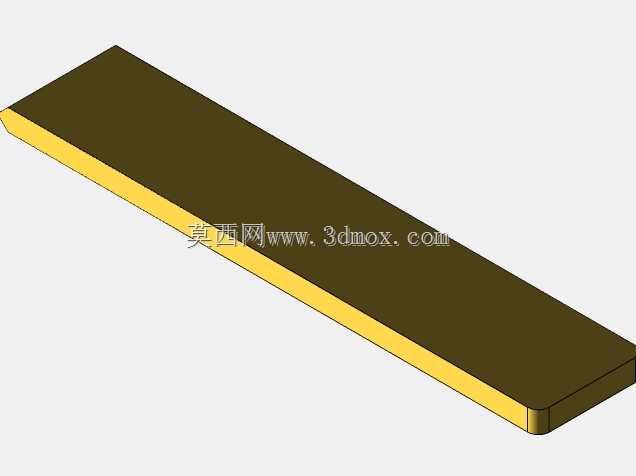

　　不需要额外的气源或电源配套，适合在焊接车间的任意工位灵活使用。型材支撑块与抱箍座为一体化铣削成型，支撑块的上平面与水平型材的下平面完全贴合，为待焊接的水平型材提供垂直方向的支撑定位，保证水平型材与基准型材的中心高对齐，避免出现上下错边的问题；支撑块的侧边设置定位挡边，待焊型材贴紧挡边即可保证与基准型材的垂直精度，不需要反复测量角度，装夹定位的重复精度可控制在0.2mm以内，完全满足常规型材焊接的精度要求。从安装边界来看，整套工装沿基准型材轴向的占用长度不超过120mm，径向伸出长度不超过180mm，不会遮挡型材拼接位置的焊缝作业空间，工人可以在工装装夹完成后直接完成周向焊缝的连续焊接，不需要二次翻面调整工装位置；

　　工装的所有受力部件均采用45号钢调质处理，夹紧螺杆的表面做了发黑防锈处理，可长期承受焊接飞溅的烫损与车间环境的锈蚀，日常维护仅需定期在螺杆螺纹处涂抹润滑脂即可，易损的压块部件可单独拆卸更换，不需要整体报废工装。在实际生产应用中，这类工装可根据待加工型材框架的结构，在单根基准型材上同时安装多套，一次性完成多根水平型材的定位夹紧，相比传统的手工装夹方式，单工位的装夹时间可缩短60%以上，同时能有效避免焊接过程中的型材移位，大幅降低焊后校正的工时占比；对于小批量定制化的型材支架、设备框架类工件，不需要制作专用的焊接胎具，仅靠这套通用可调工装即可完成定位作业，能显著降低工装制作成本，缩短生产准备周期。设计过程中特意规避了复杂的结构设计，所有零部件均为常见的机加工件与标准紧固件，加工难度低，车间可根据自身常用的型材规格快速改制适配，不需要开模或投入特殊加工设备；结构上没有容易卡滞焊渣的缝隙或死角，焊接完成后清理表面飞溅的焊渣即可重复使用，长期使用的可靠性远高于普通的大力钳类通用夹具。
