车间工位物料转运立式焊接工装推车

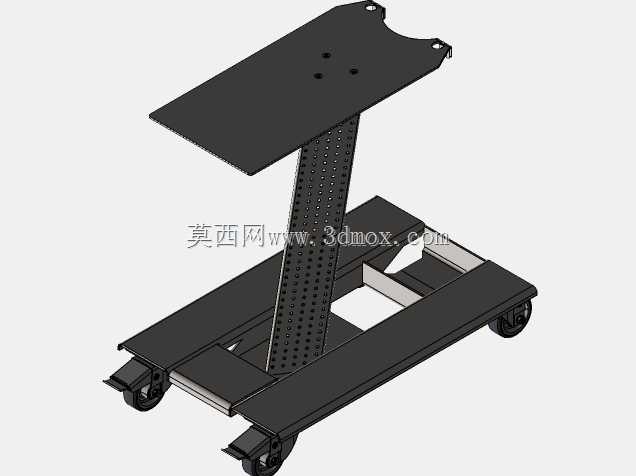

　　这款立式焊接转运推车，主要面向金属结构件焊接加工车间的工位间物料周转、待焊工件临时存放场景设计，区别于常规平板推车的单层承载结构，采用了上下双层承载+立式立柱挂装的复合承载形式，适配焊接工序中不同形态工件的转运需求。从实际车间使用场景来看，焊接工序往往涉及大量零散型材、小型组焊件、焊装夹具配件的短距离转运，常规平板推车堆放零散工件容易滑落，且长条形工件放置时超出车体边界，在车间通道通行时容易剐蹭周边设备或人员，这款推车的立式立柱沿车体纵向中心线布置，立柱上加工有等间距的阵列圆孔，既可以通过插销搭配挂杆悬挂长条形焊材、小型焊装挂件，也可以配合绑扎带固定较高的组焊工件，避免转运过程中工件倾倒。下层平板台面采用边框式围边设计，

　　台面边缘做了15mm高的凸起折边，防止放置在台面上的小型焊接零件、焊枪配件、打磨耗材在推行过程中滑落，上层的悬挑小台面距离地面高度约1.2m，刚好适配操作人员站立时的取放高度，可以临时放置焊接过程中需要频繁取用的量具、记号笔、临时定位块等小件，不用频繁弯腰取物，减少焊接作业中的无效动作。车体底部配置了四个带刹车的万向脚轮，其中两个脚轮带方向锁止结构，长距离转运时可以锁止脚轮方向保持直线推行，停靠在焊接工位旁时可以踩下刹车固定车体位置，避免焊接作业过程中车体滑移影响工件定位。从设计思路上看，整车采用全钢结构焊接成型，主体立柱选用5mm厚的矩形钢管加工，立柱上的阵列挂孔采用激光切割加工，孔位间距保持50mm的标准模数，

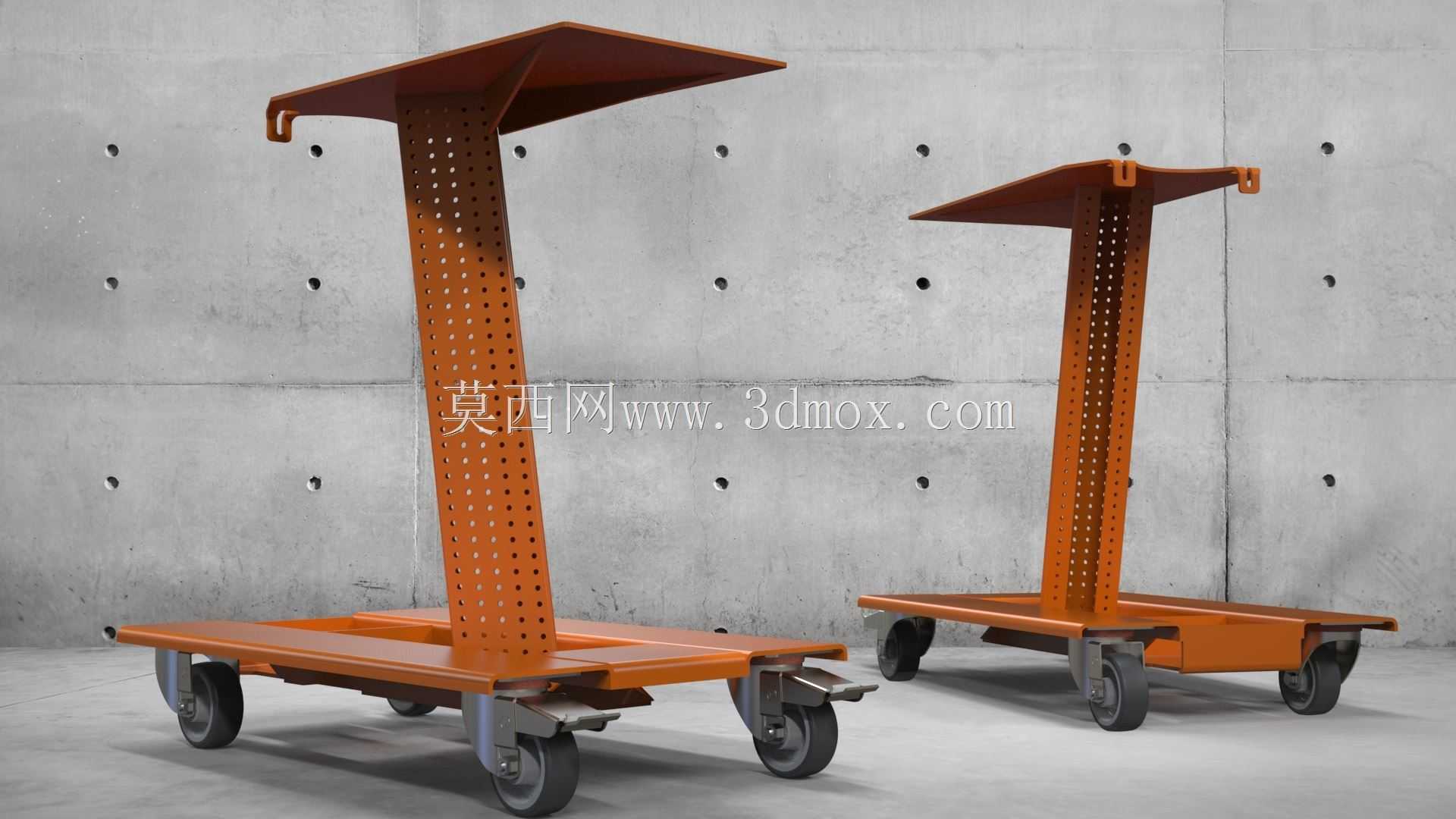

　　方便和车间内通用的插销式挂具匹配，不需要额外定制配套挂件。下层台面采用3mm厚的花纹钢板焊接在车架框架上，框架主体采用40*40mm的方管拼焊，整体承载能力可以达到500kg，满足常规焊接工位单次转运工件的重量需求。车体的外形尺寸控制在长1200mm、宽600mm的范围内，刚好可以通过车间内宽度800mm的人行通道，也可以推入标准宽度的货梯进行跨楼层转运，立式立柱的总高度控制在1500mm，不会遮挡推行人员的前方视线，推行时可以清晰观察前方通道的人员和障碍物。上层悬挑台面的外伸长度控制在300mm以内，避免台面外伸过长导致车体重心偏移，即使台面上放置较重的物件，整车的重心依然落在四个脚轮的支撑边界内，不会发生侧翻风险。在焊接车间的实际使用中，这款推车还可以作为焊接工位的临时辅助工作台使用，停靠在焊接变位机旁时，立柱上的挂孔可以临时悬挂焊接电缆、气保焊送丝管，避免电缆拖地被工件碾压破损，下层台面可以放置待焊的小型工件，上层台面放置焊接参数记录卡、检验量具，让焊接工位的物料摆放更加规整，减少作业过程中寻找工具、物料的时间损耗。车体的所有焊接接缝都做了打磨处理，端部做了圆弧倒角，没有尖锐的毛刺棱角，避免操作人员取放工件时被划伤，整车表面采用橘红色喷塑处理，和车间内焊接设备的配色保持一致，同时在车间环境下有较高的辨识度，避免通道上的人员、车辆发生碰撞。考虑到焊接车间存在焊渣飞溅的情况，喷塑层选用了耐高温的粉末涂料，

　　少量焊渣溅落到车体表面不会导致涂层大面积脱落，日常清理时只需要用钢丝刷扫掉表面焊渣即可，维护成本较低。车体前端设计了一个嵌入式的挂钩，可以在转运长工件时配合弹力绑带固定工件，也可以用来悬挂车间常用的废料收集盒，收集焊接过程中产生的焊渣头、废焊丝等废弃物，保持工位周边的整洁。和常规的平板转运车相比，这种带立式挂装立柱的结构，把原本只能单层堆放的承载空间拓展成了三维承载空间，相同占地面积下的有效承载容积提升了40%以上，尤其是针对长度在1m左右的长条形焊接工件，不需要额外配置长尺寸的推车，直接挂在立柱上就可以完成转运，大幅提升了车间通道的空间利用率。在结构设计的细节上，立柱和下层车架的连接位置做了三角形的加强筋板，避免长期悬挂较重工件导致立柱根部焊缝开裂，脚轮的安装位置采用了加厚的安装板，和车架方管之间采用满焊连接，应对车间地面不平整带来的冲击载荷时，不会出现脚轮脱落的问题。
