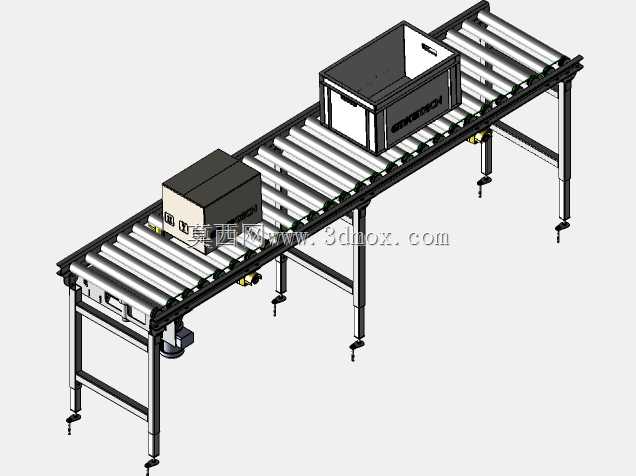

车间物料输送用电动滚筒输送线结构

　　在离散制造车间的物料流转环节，这类电动滚筒驱动的辊道输送结构，是衔接各工序工位、打通线边物流断点的核心载体，不同于传统外接减速电机的外置驱动辊道，该结构将驱动单元集成在滚筒内部，大幅压缩了设备端部的安装占用空间，对于布局紧凑的机加工线、包装分拣段、成品暂存转运区的适配性更强。从实际落地场景来看，这类输送结构可直接对接CA6140这类普通车床的下料工位，承接加工完成的轴类、盘类零件输出，也可嵌入包装工序段，完成纸箱、周转箱的连续传递，还可根据产线节拍需求调整单段线体长度，多段拼接后可实现跨工位的长距离物料输送，无需额外布置复杂的外部传动链。

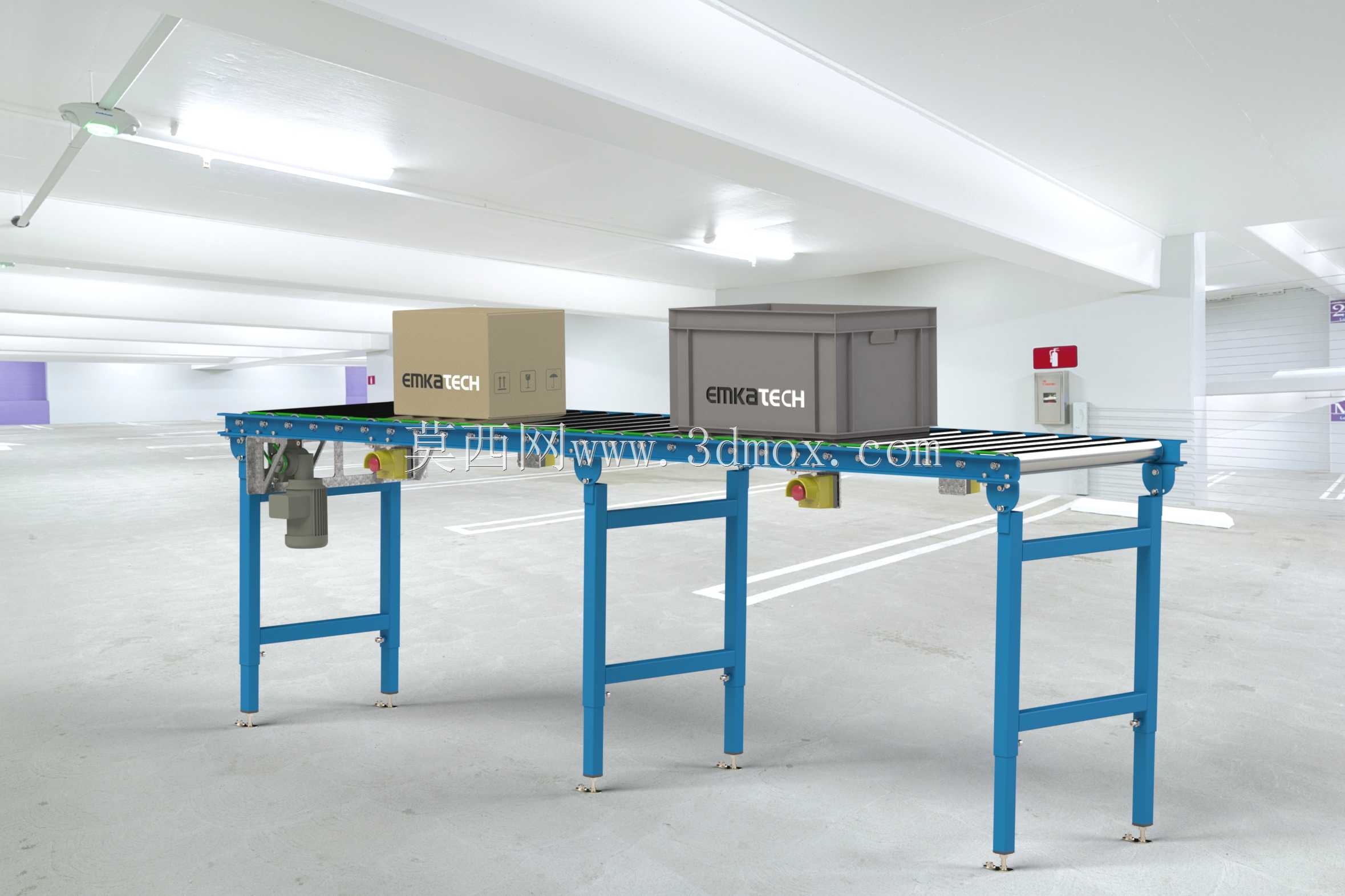

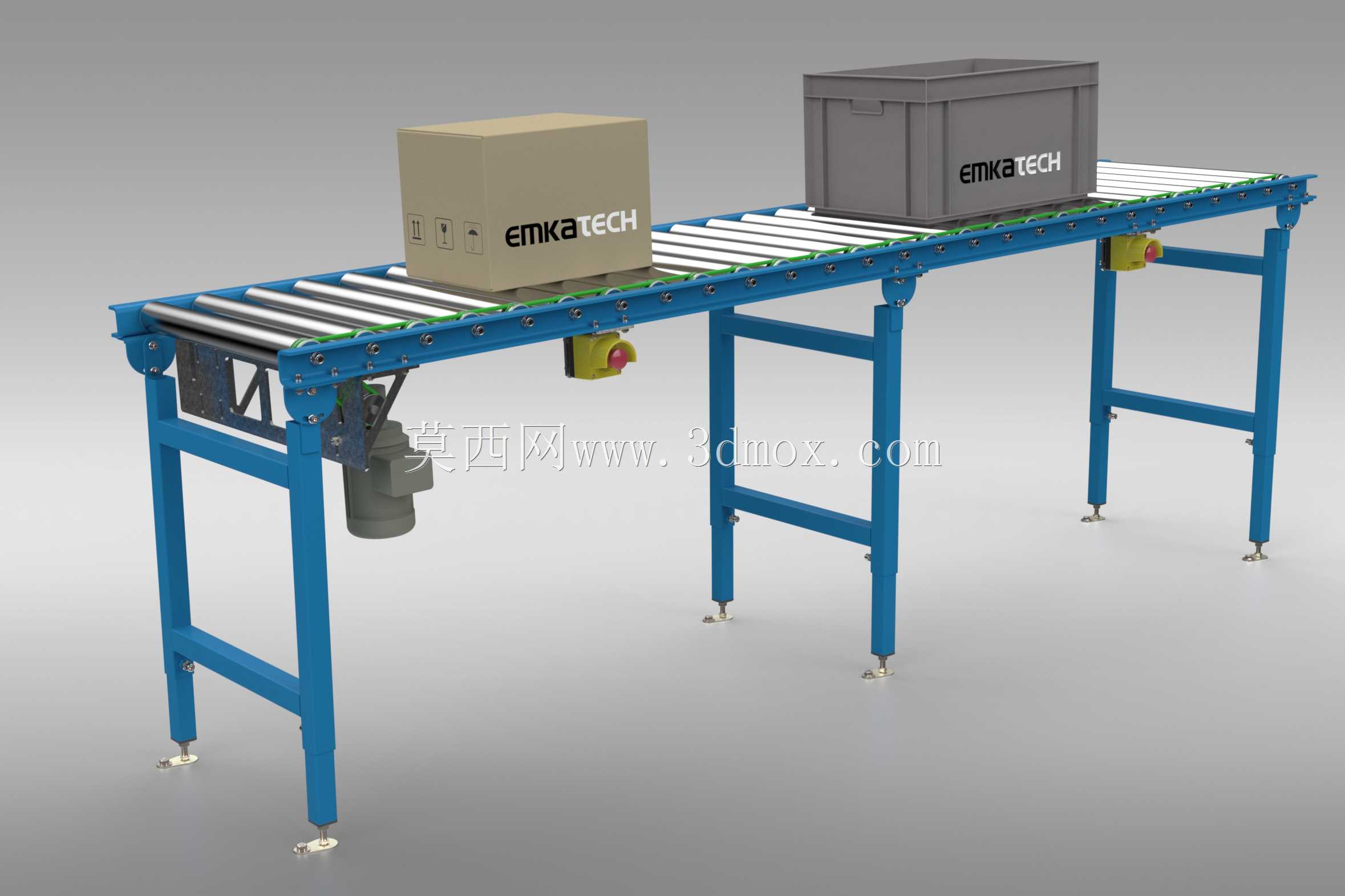

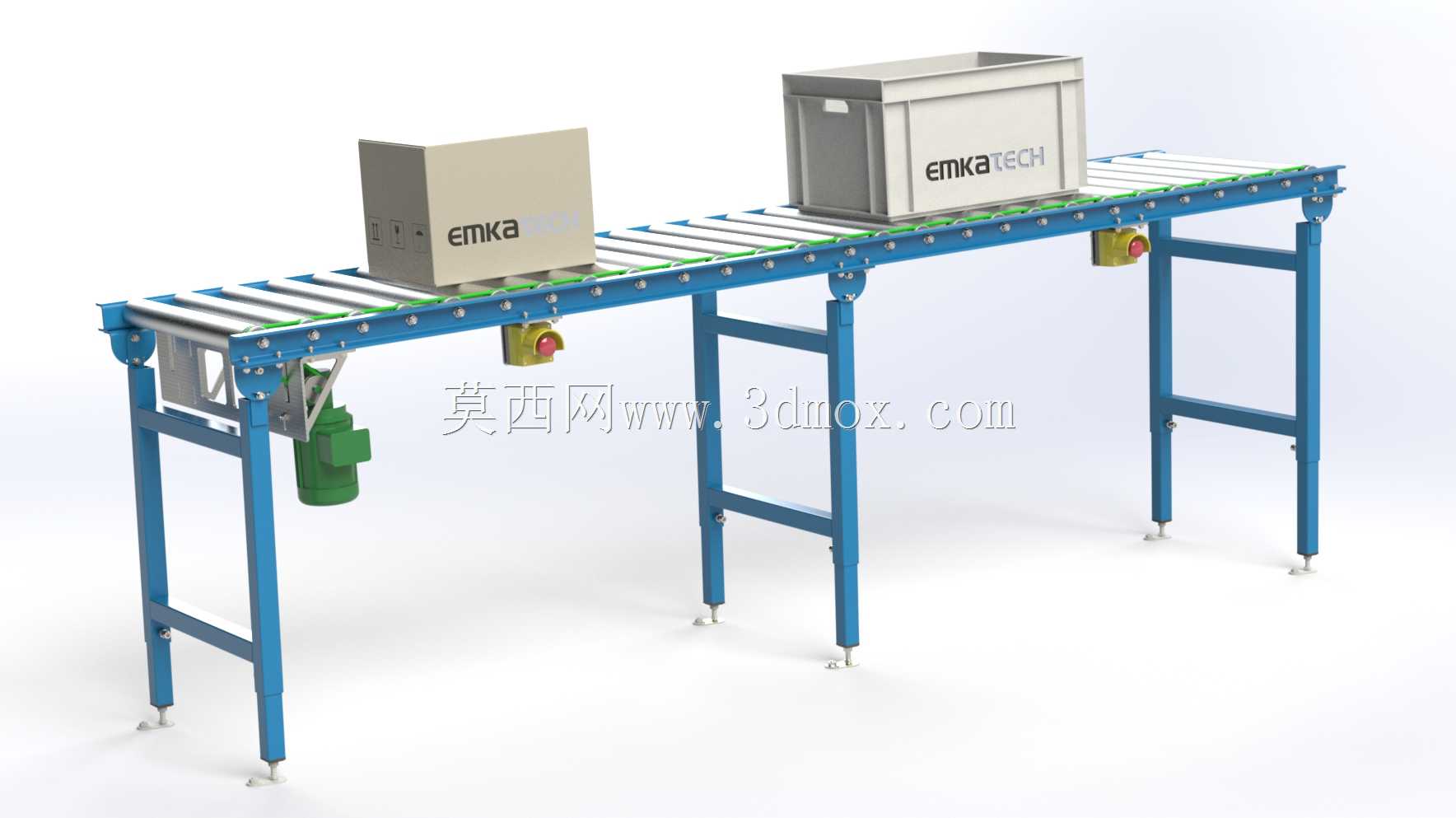

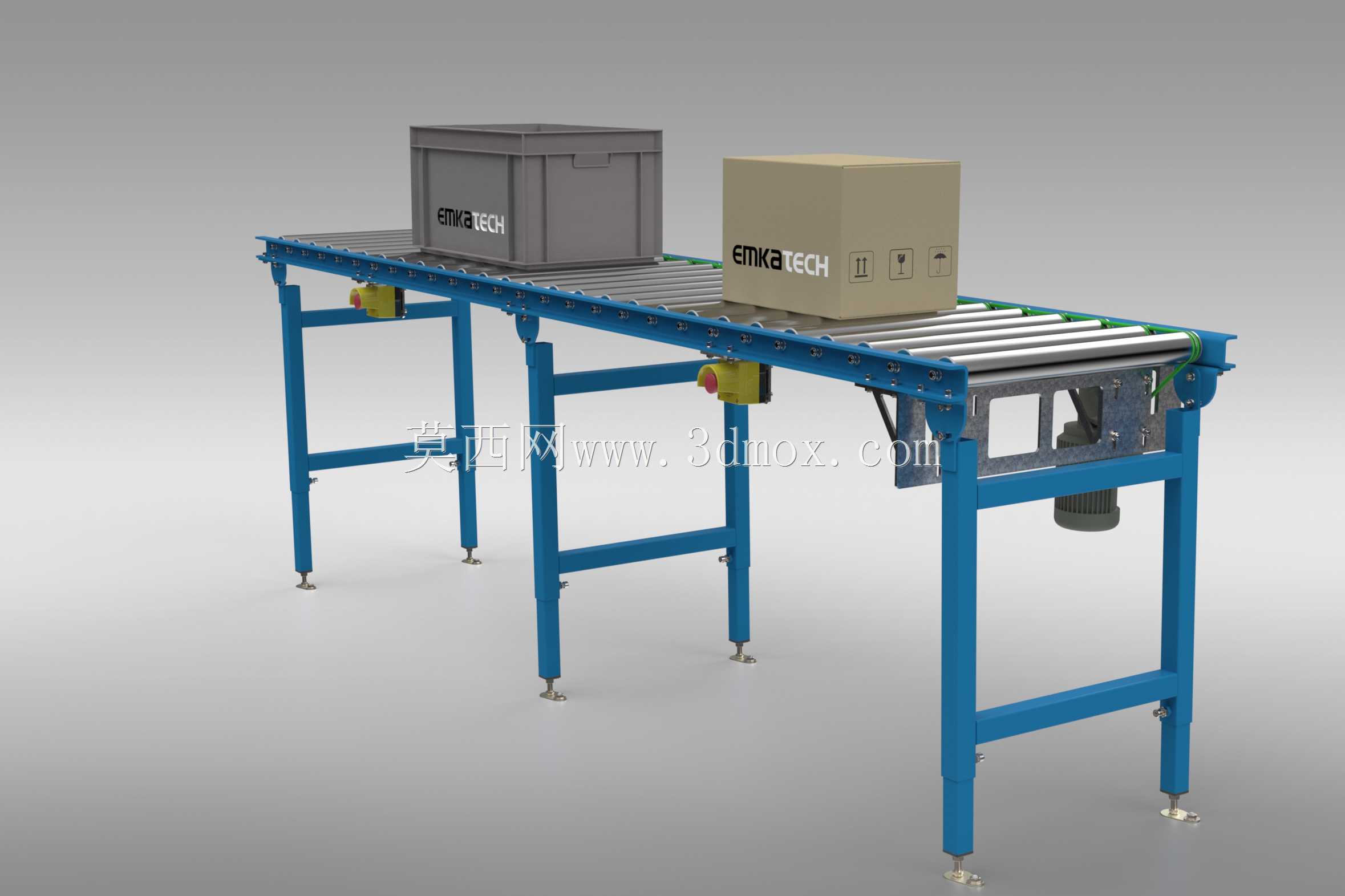

　　从功能特性上看，该结构采用蓝色方管焊接作为支腿框架，支腿底部配置可调脚杯，可适应车间地面存在的30mm以内的高度差，安装时无需对地面做高精度找平处理，降低现场施工的工作量；辊筒间距经过匹配计算，可稳定承托底部尺寸大于200mm的周转箱、工件托盘，避免输送过程中出现卡滞、掉落问题；线体侧边布置的启停传感器与阻挡机构，可实现物料的到位停驻、定距放行，配合产线的加工节拍实现物料流转的自动控制，无需人工反复推送物料。

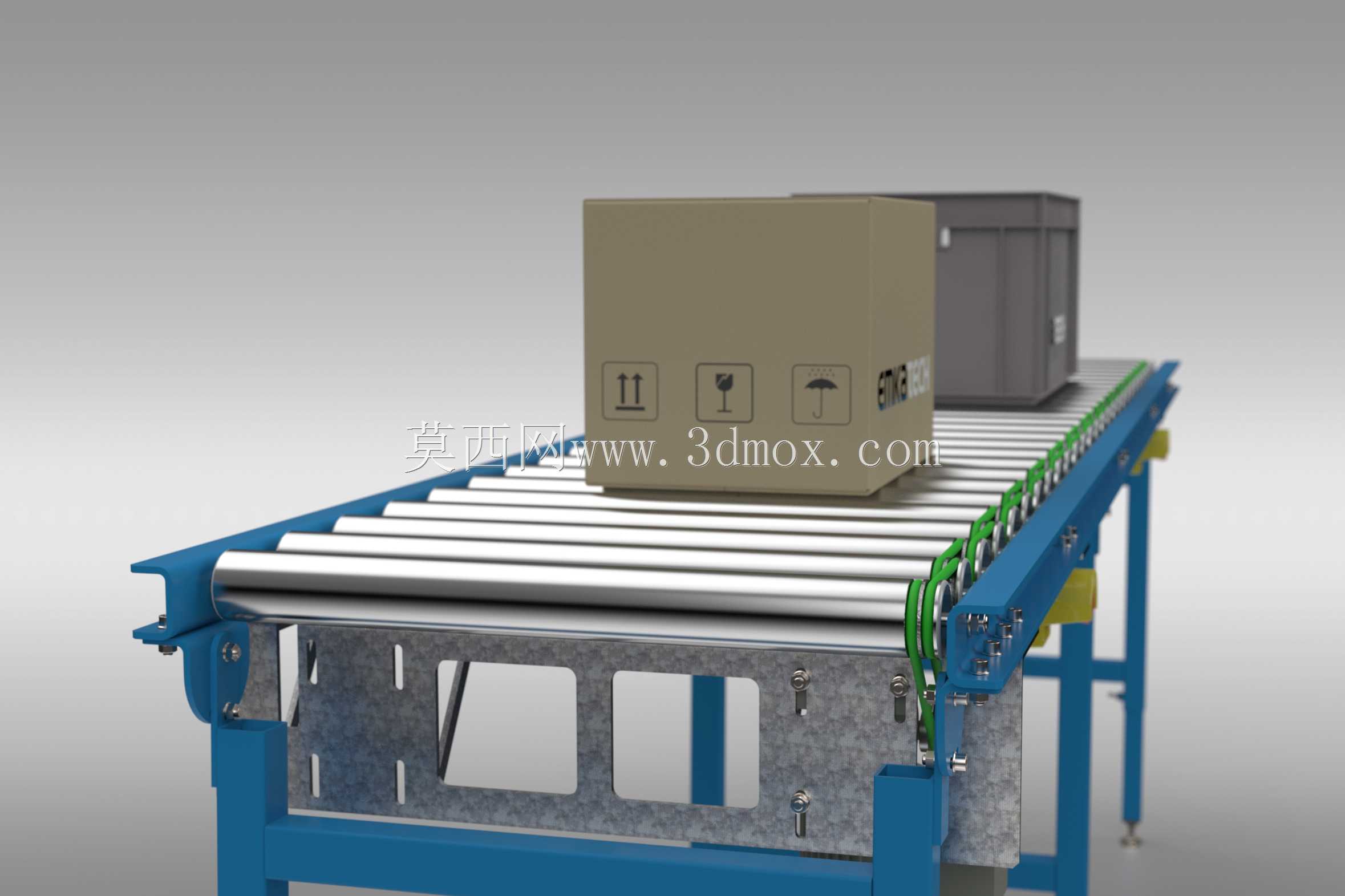

　　设计思路上，该结构优先考虑了现场维护的便捷性，集成式电动滚筒采用快装结构，更换时无需拆解整段线体的传动组件，仅需松开两端的安装卡扣即可抽出滚筒完成替换，单根滚筒的更换作业可在10分钟内完成，大幅降低设备停机维护的时间成本；支腿之间的横向加强筋采用螺栓连接而非满焊结构，可根据现场的输送高度需求，在500mm-800mm的区间内调整支腿的有效安装高度，适配不同高度的加工设备出料口、人工操作工位的接料高度需求；线体的侧边预留了传感器安装槽、线槽布置空间，后期加装扫码设备、计数传感器、导向护栏时无需在框架上重新钻孔焊接，可直接利用预留槽位完成附件安装。

　　从安装边界来看，单段线体的标准宽度适配600mm的常规周转箱尺寸，单段长度控制在2m以内，多段拼接时可通过端部的连接法兰快速定位锁紧，转弯段可配套同直径的锥形滚筒实现90度、180度的流向转变，无需额外配置转角移载机构；设备运行时的噪音控制在65分贝以内，符合车间作业的噪音标准，电动滚筒的防护等级达到IP54，可适应机加工车间存在少量切削液飞溅、粉尘漂浮的作业环境，不会因日常作业的杂物侵入导致驱动单元故障。

　　在实际选型适配时，该结构的单段额定载荷可满足常规机加工零件、包装成品的输送需求，输送速度可通过配套的调速单元在0.2m/s-0.8m/s区间内调整，对接高速加工工位时可调高输送速度避免物料堆积，对接人工检验工位时可调低速度方便操作人员取放工件；辊筒表面采用镀锌处理，长期使用不会出现锈蚀掉漆问题，避免污染输送的工件表面，对于有防静电需求的电子件输送场景，也可更换为包胶辊筒实现防静电、防滑的输送效果。线体的整体框架采用模块化设计，所有零部件均采用标准件，后期改造时可直接拆解重组，无需整体报废更换，适配产线迭代调整时的柔性布局需求。
