矿用弯曲皮带轮输送机滚筒结构设计

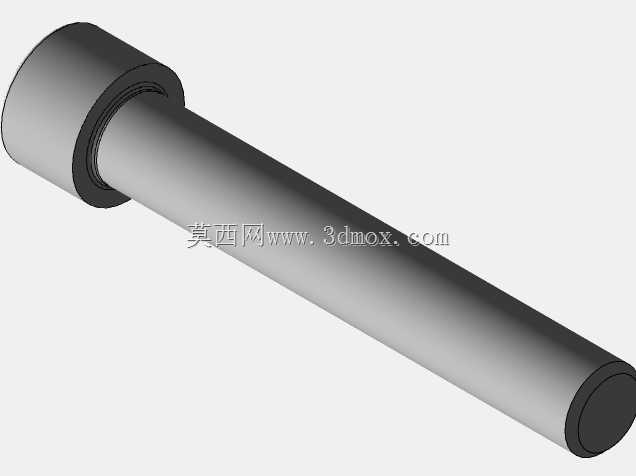

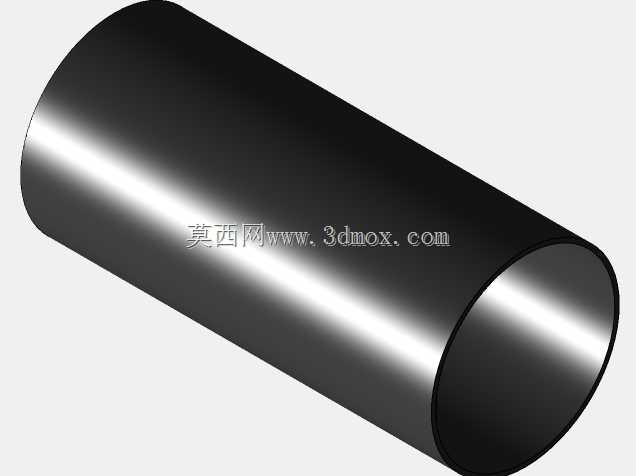

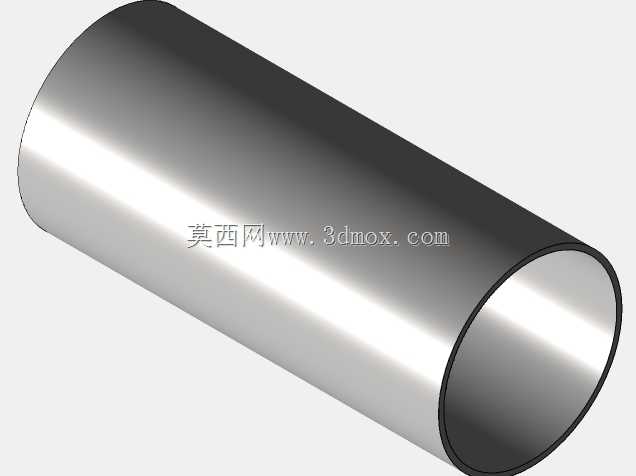

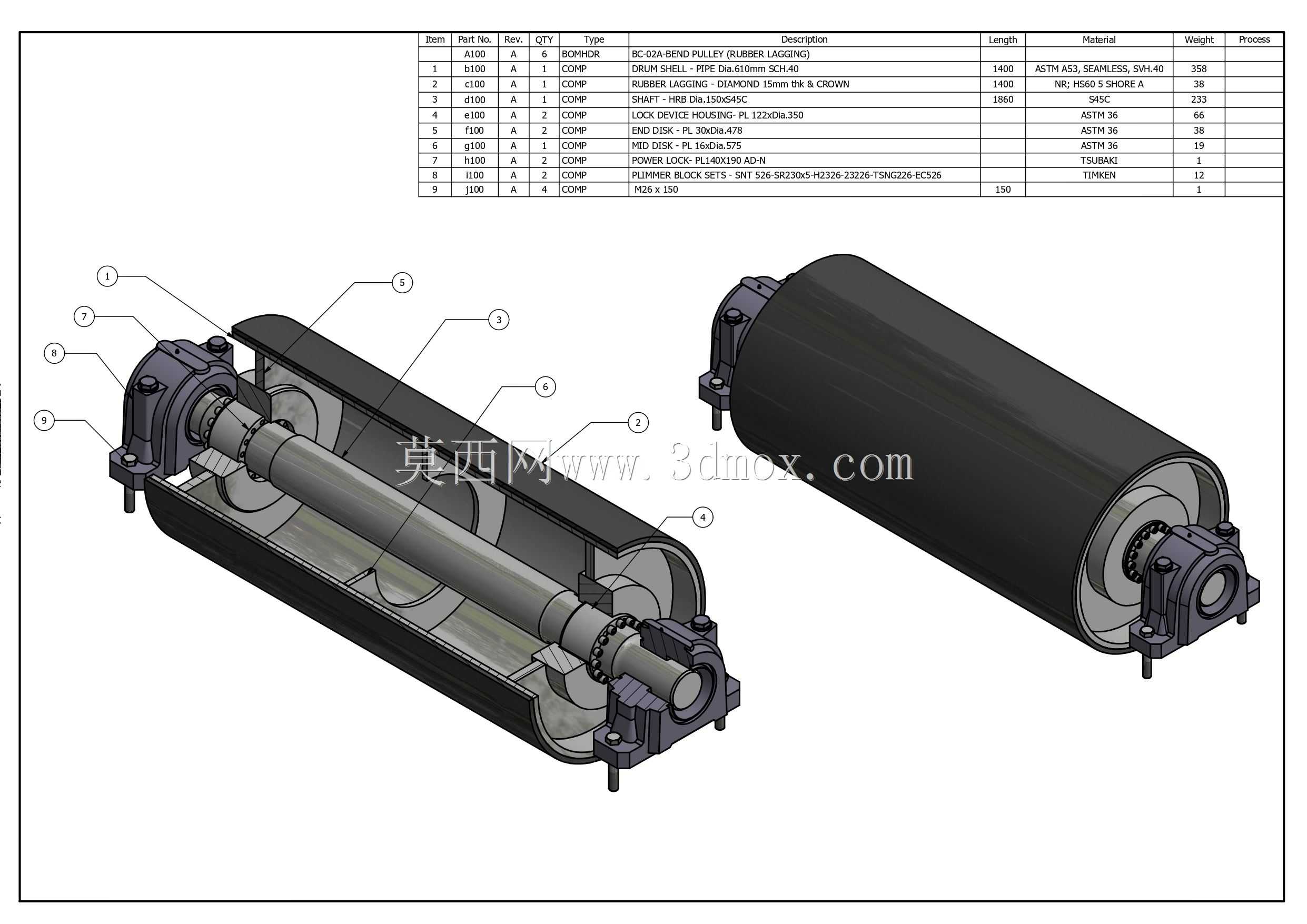

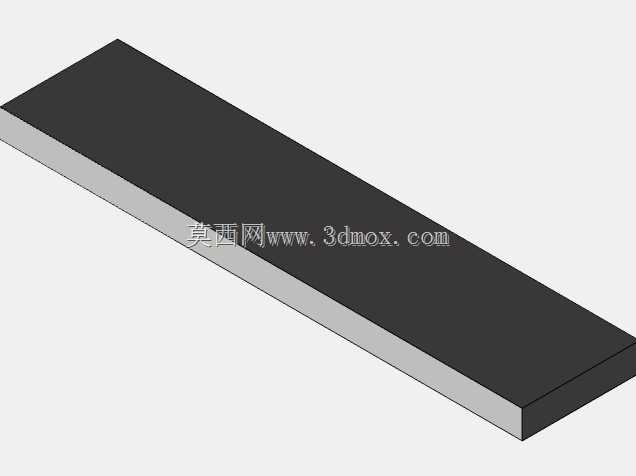

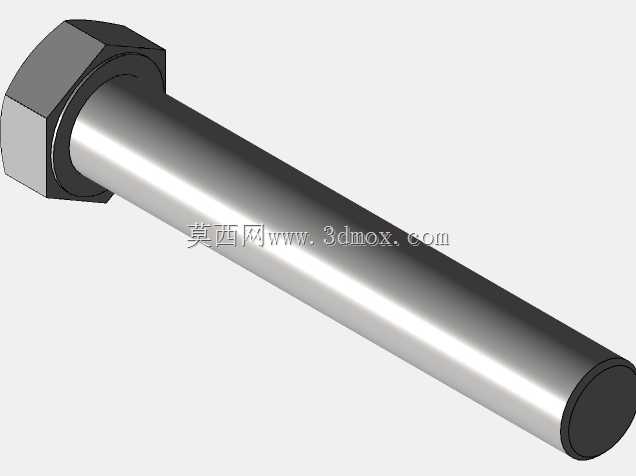

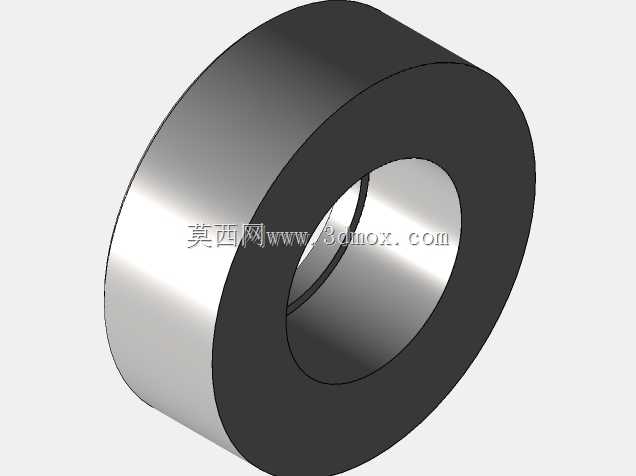

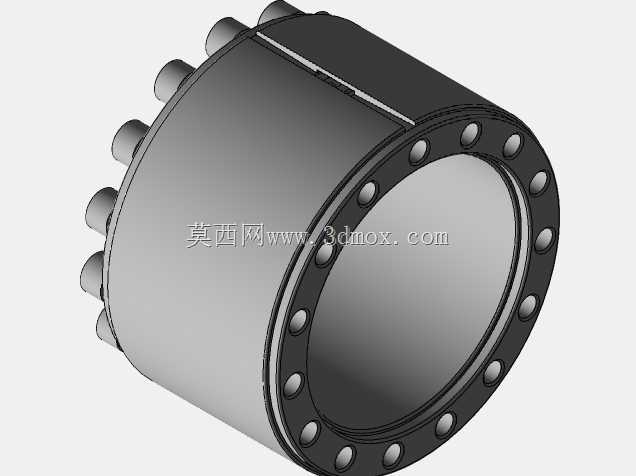

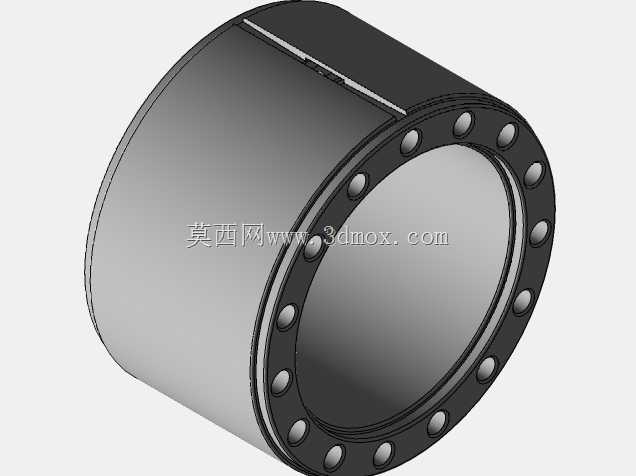

　　在井下煤炭输送、露天矿场物料转运的场景里，带式输送机的转向段、变坡段一直是设备运维的高频故障点——普通直段滚筒无法适配输送带的弯曲走向，容易出现皮带跑偏、边缘撕裂、局部张力过载的问题，这套弯曲滑轮结构正是针对这类工况开发的专用改向传动部件。从结构组成来看，整套部件包含筒皮、轴体、两端轴承座、密封组件、连接紧固件几个核心部分，筒皮采用卷制焊接结构，外表面可根据输送物料的磨损特性选择包胶或光面处理，包胶层的菱形纹路能有效增大与输送带之间的摩擦力，避免雨天、物料粘湿工况下的打滑问题。轴体采用阶梯轴设计，根据不同位置的受力大小匹配对应轴径，安装轴承的轴颈位置做了磨削加工，表面粗糙度控制在Ra1.6以内，保证轴承内圈的配合精度，

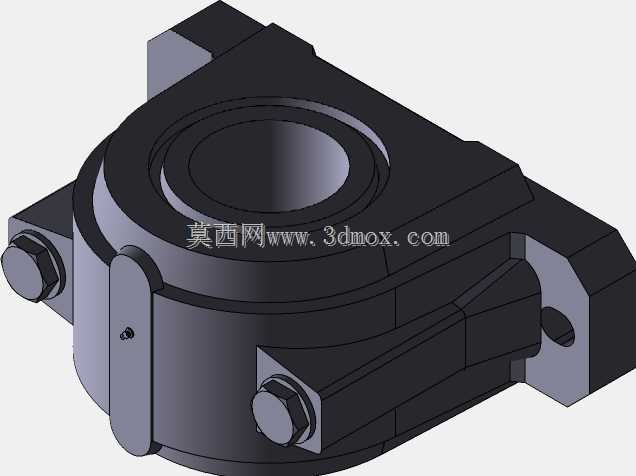

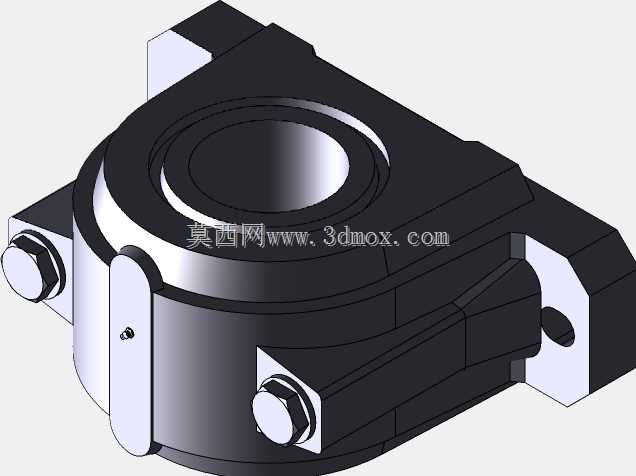

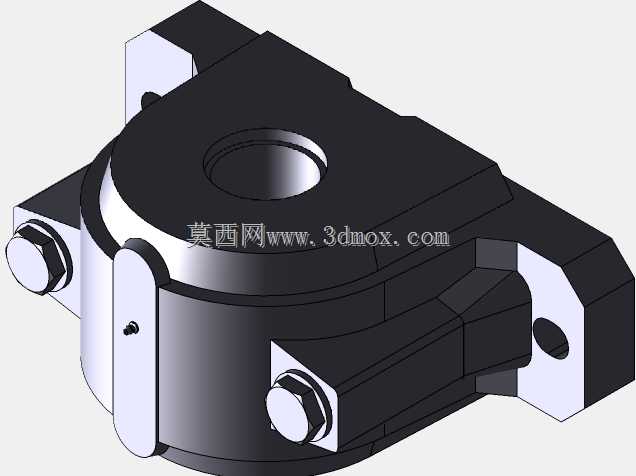

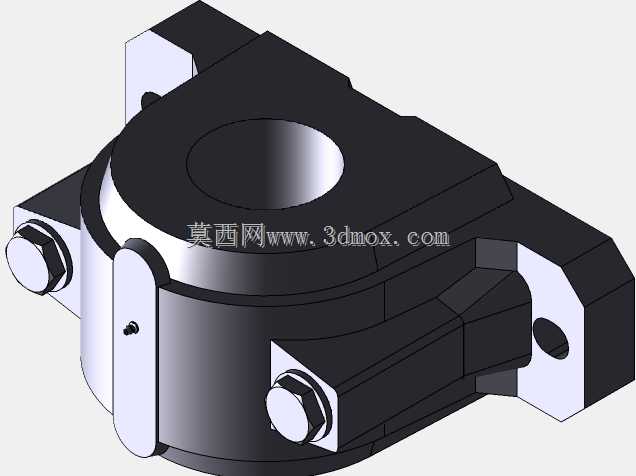

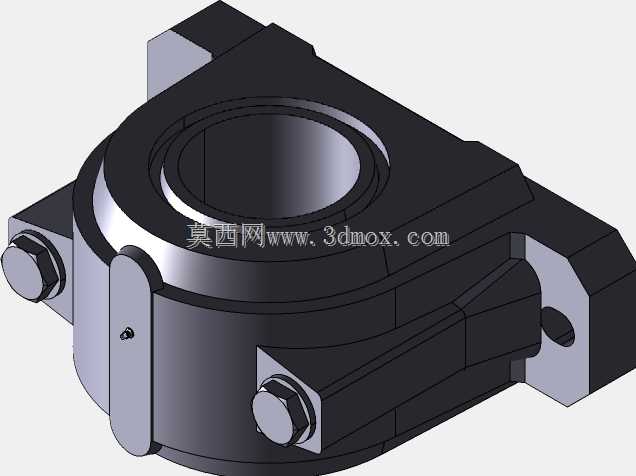

　　两端轴伸的安装基准面与轴承座安装孔的同轴度公差控制在0.05mm以内，避免运行过程中出现轴系憋劲、轴承温升过高的问题。两端的轴承座采用剖分式还是整体式可根据安装空间选择，图中展示的整体式铸铁轴承座刚性更好，适合重载冲击的矿用工况，轴承座内部预留了润滑脂存储腔，配套的双唇密封圈能阻挡井下煤尘、淋水进入轴承内部，延长润滑周期，减少日常运维的工作量。设计过程中首先要确定的是弯曲段的曲率半径，这个参数直接决定了筒皮的锥度加工参数——不同于直段滚筒的圆柱外形，弯曲段的滚筒需要根据输送带的转弯半径加工成微锥结构，保证输送带在弯曲段运行时，内外侧的线速度差与输送带的弹性形变相匹配，避免输送带在滚筒表面出现相对滑动，加剧磨损。安装边界方面，

　　两端轴承座的安装孔中心距需要与输送机机架的安装横梁尺寸匹配，安装孔采用长圆孔设计，预留±15mm的位置调整量，方便现场安装时调整滚筒的前后位置，实现输送带张紧度的调节；筒皮的直径选择需要根据输送带的层数、额定张力计算，避免滚筒直径过小导致输送带反复弯折出现层间剥离，通常矿用织物芯输送带对应的滚筒直径不小于输送带厚度的100倍，钢绳芯输送带的直径配比还要进一步提升。实际运行过程中，这套滚筒不仅要承担输送带的改向功能，还要承受输送物料的垂直冲击载荷，所以筒皮的壁厚选择要比同带宽的直段滚筒厚2-3mm，轴体的材质选用45号钢调质处理，调质硬度控制在HB220-250之间，既保证足够的强度承受重载，又具备一定的韧性应对突发的载荷冲击。

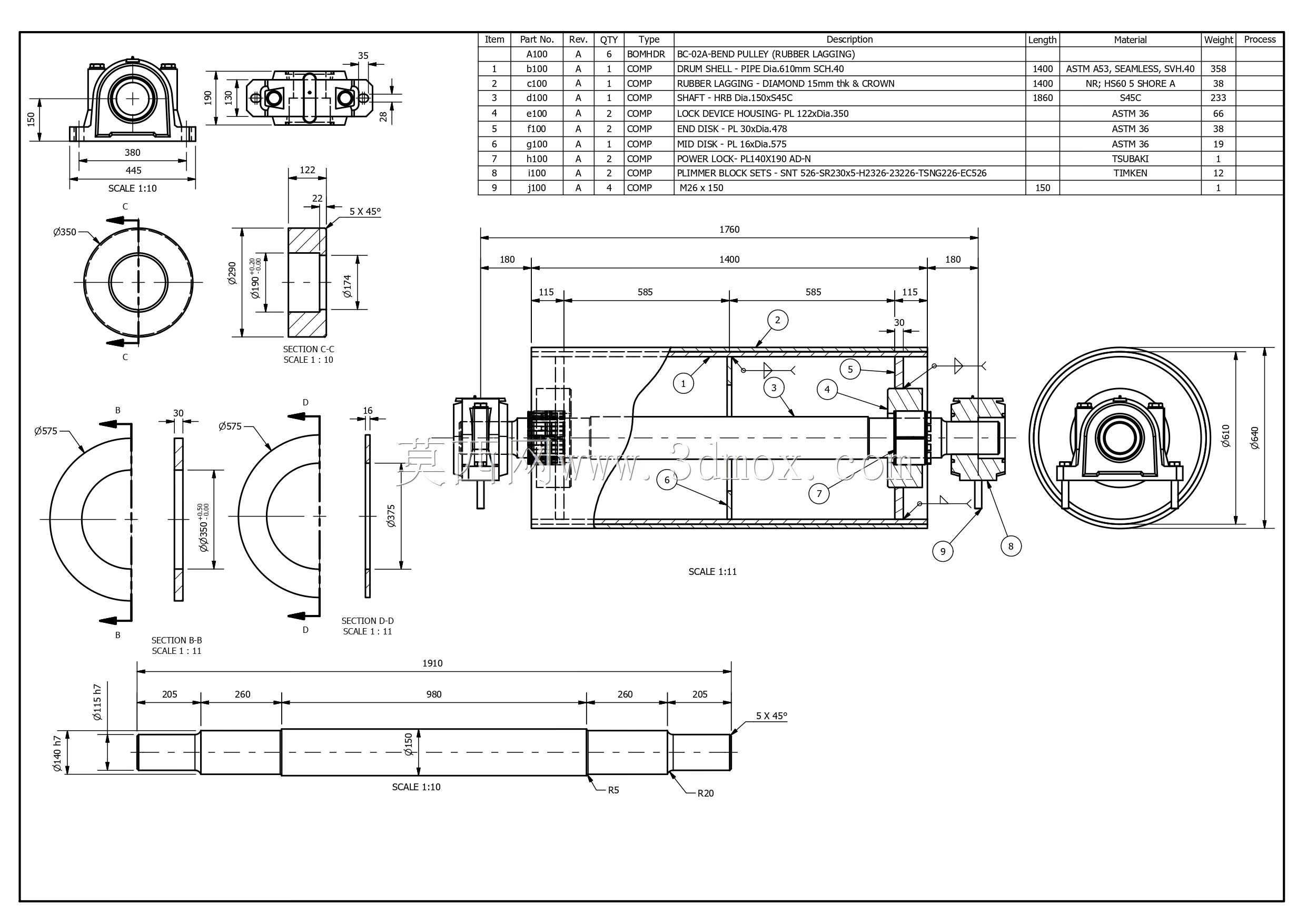

　　在装配环节，轴承采用热装工艺安装到轴颈位置，加热温度控制在120℃以内，避免轴承回火导致硬度下降，轴承安装到位后填充极压锂基脂，填充量控制在轴承腔容积的三分之二，避免填充过多导致运行过程中温升过高。密封组件安装时要注意唇口的方向，外侧密封圈的唇口朝外阻挡外界杂质，内侧密封圈的唇口朝内防止润滑脂泄漏，两端的端盖通过螺栓固定在轴承座上，结合面加装密封纸垫，避免淋水渗入。现场调试时，首先要调整滚筒的轴线与输送机纵向中心线的垂直度，偏差不超过2mm/m，否则会导致输送带运行时向一侧跑偏，调整完成后锁紧轴承座的固定螺栓，空载运行2小时检查轴承的温升，最高温度不超过70℃，运行过程中没有异常异响、皮带打滑的情况即可加载运行。这套结构同样适用于矿山、电厂、港口等散料输送场景的转弯段、凹弧段、凸弧段位置，相比普通改向滚筒，能有效降低弯曲段输送带的故障率，延长输送带的使用寿命，减少非计划停机的时间。建模过程中对所有配合面做了公差标注，零件之间的装配关系完全按照实际加工装配的约束设置，筒皮的焊缝位置、轴承座的加强筋结构都做了还原，可直接用于结构校核、工程出图，也可作为同类输送设备改向滚筒设计的参考模板，不同带宽、不同张力等级的工况只需要调整对应尺寸参数即可快速衍生出适配的型号。
