多孔定位重型焊接作业工作台结构设计

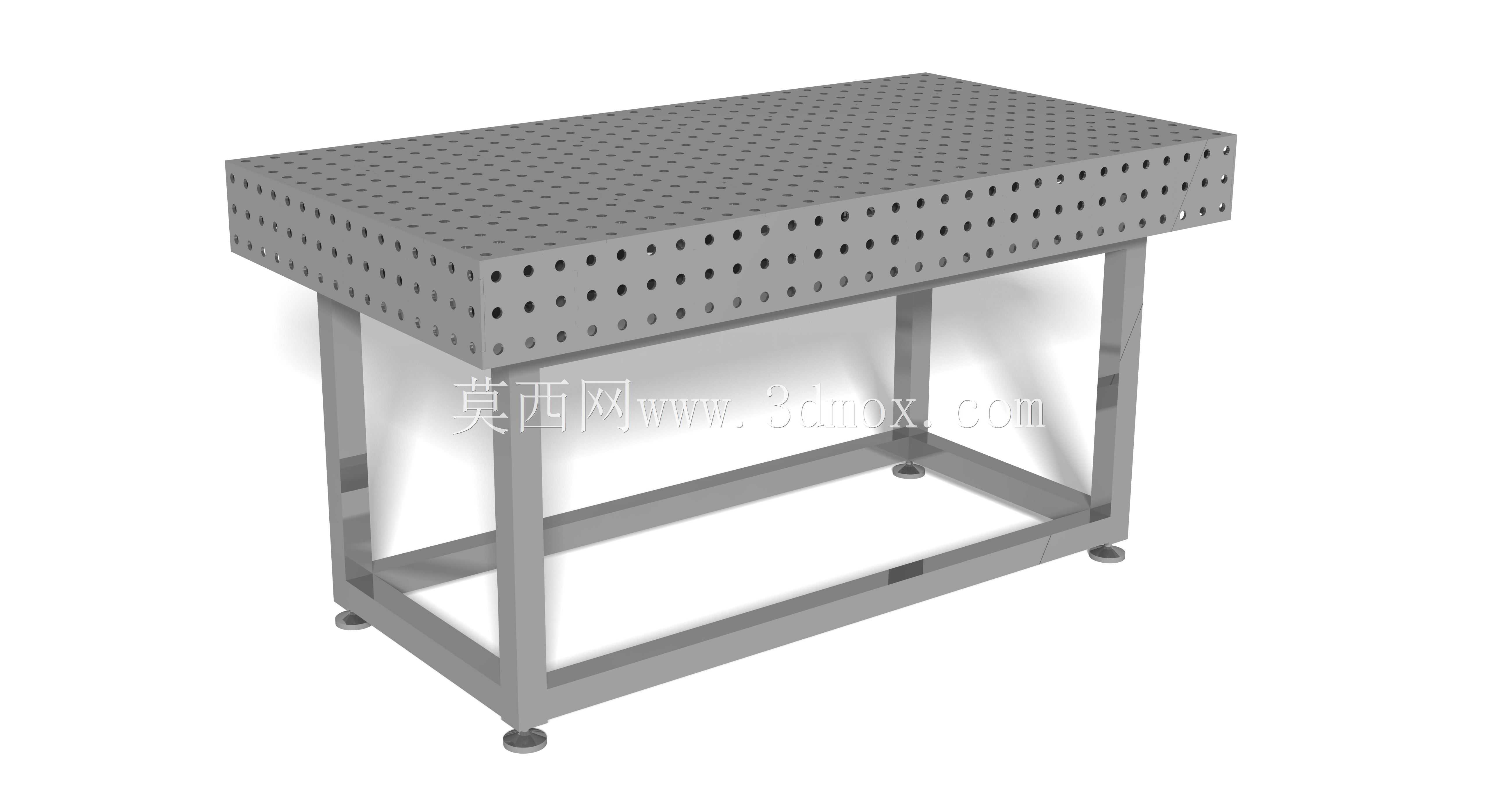

　　在金属结构件加工、铆焊装配车间的日常作业场景里，焊接作业的基准稳定性直接决定了工件组对精度、焊接变形控制效果，这款带多孔定位阵列的焊接工作台，正是针对中小批量结构件焊接、工装快速装夹需求开发的作业基准载体。从结构设计逻辑来看，台面采用满布等距定位孔的厚钢板加工成型，孔位沿台面纵横方向按标准间距阵列排布，同时台面侧立面也加工有同规格定位孔，这种五面布孔的设计思路，打破了传统平板焊接台只能在顶面装夹的局限，作业人员可以根据工件的外形轮廓、组对角度需求，快速在台面任意位置插入定位销、快速夹钳、角度支撑附件，无需提前在台面上焊接临时挡块，既避免了传统焊接台反复焊装临时定位件造成的台面损伤，也大幅缩短了不同批次工件切换时的工装调整时间。

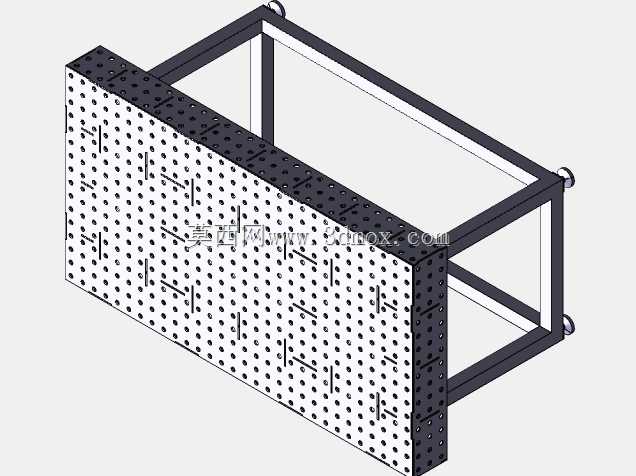

　　框架部分采用矩形钢管拼焊成整体箱型支撑结构，底部设置四组可调式支撑脚杯，可根据车间地面的平整度调整各支点高度，保证台面整体水平度偏差控制在作业允许范围内，同时框架中部设置横向连接横梁，提升整体支撑刚性，即使承受大吨位工件的静载荷、焊接过程中的锤击校正力，也不会出现台面变形、框架晃动的问题。从实际应用场景出发，这类工作台可覆盖五金构件焊接、小型机架组对、钣金件铆接、工装预装配等多类作业需求，相比传统铸铁焊接平台，多孔阵列的设计让装夹灵活性大幅提升，针对异形结构件、多组件拼焊工件，可通过搭配不同的定位附件快速搭建适配的装夹体系，无需定制专用焊接工装，能有效降低多品种小批量生产模式下的工装投入成本。

　　外形尺寸上该工作台台面规格为800×1500mm，台面离地高度适配成年作业人员站立操作的舒适区间，安装时仅需保证地面具备基础承载能力，通过底部脚杯调平即可投入使用，无需额外做地脚螺栓固定，方便车间根据生产布局调整工位位置。设计过程中重点考量了焊接作业的工况特性，台面材质选用耐磨焊接性能优异的钢材，经表面处理后可抵御焊接飞溅的粘附，日常清理仅需刮除表面焊渣即可，长期使用也不会因飞溅粘结造成定位孔堵塞；支撑框架的焊缝均做去应力处理，避免长期承重后出现框架变形导致台面精度损失。在实际选型应用中，这类工作台可单独作为单工位焊接作业台使用，也可多台拼接组成更长的组对生产线，适配不同长度规格的长条形结构件焊接需求，

　　侧立面的孔位还可用于安装焊接防护挡板、焊枪挂架、管线支架等附属配件，进一步拓展工位的功能集成度，让焊接作业现场的工具、辅件收纳更规整，减少作业过程中取放工具的无效走动时间。针对焊接过程中产生的工件热变形，台面的高刚性支撑配合均匀分布的装夹点位，可对工件形成多点约束，有效抑制焊接过程中的热变形量，降低后续焊后校正的工作量，提升结构件的成品尺寸精度。
