多关节微型仿生机械手掌结构设计

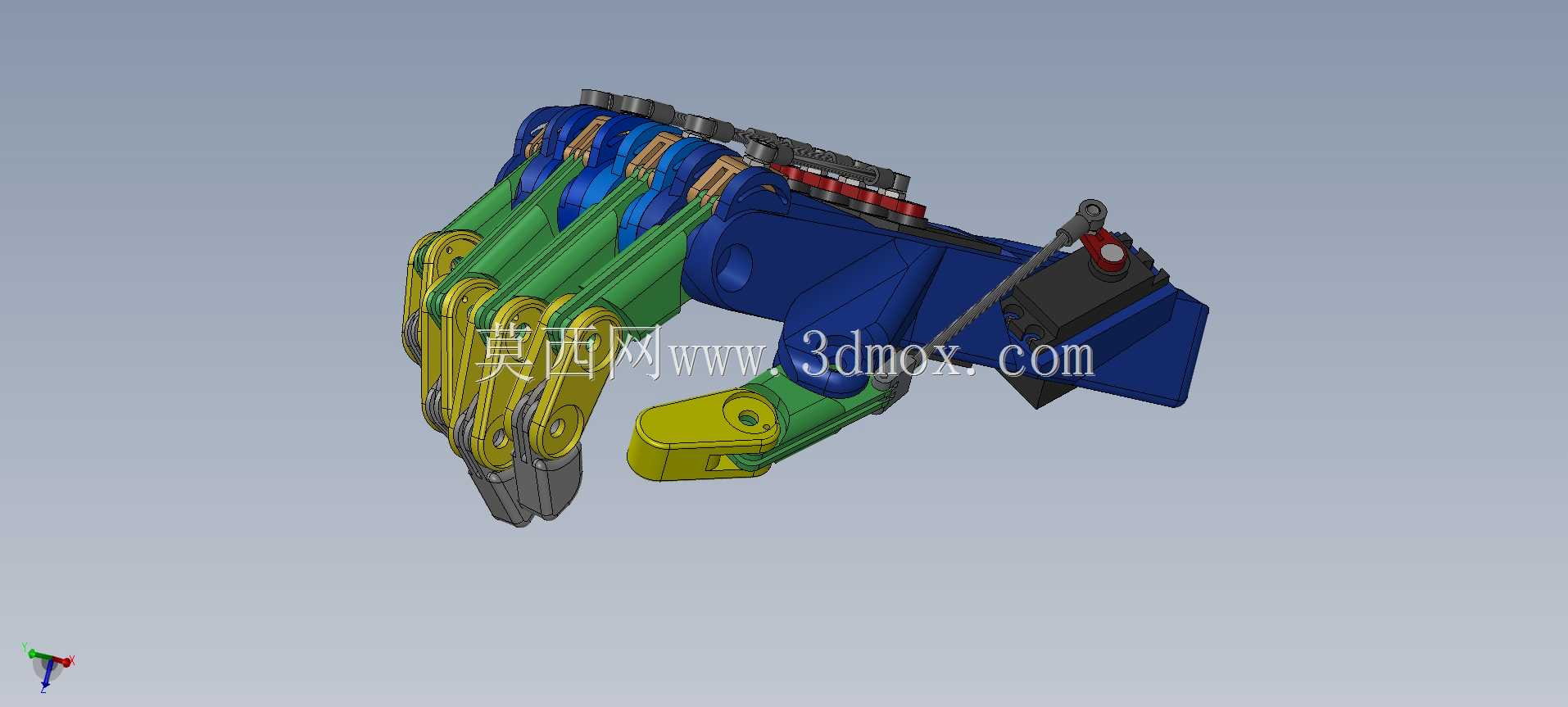

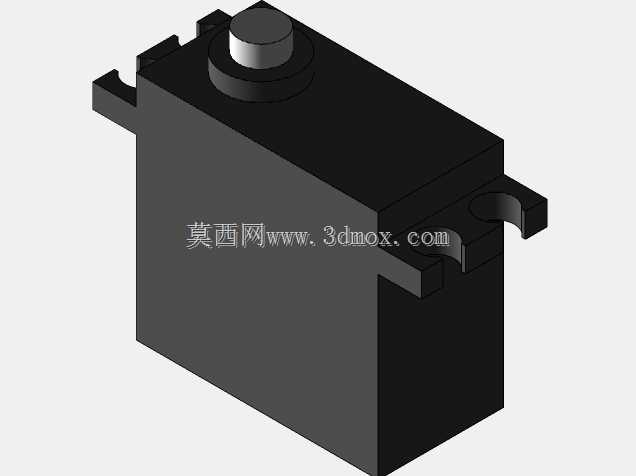

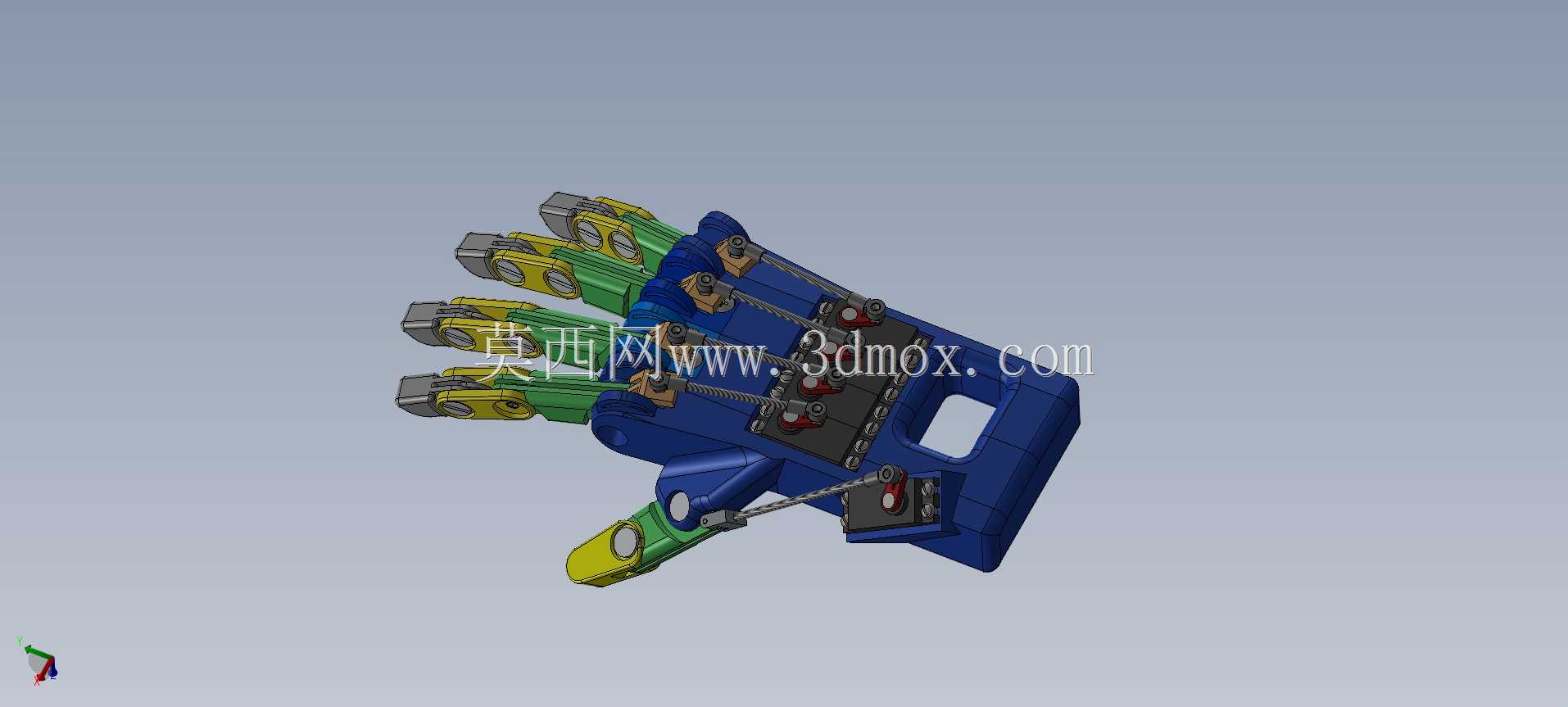

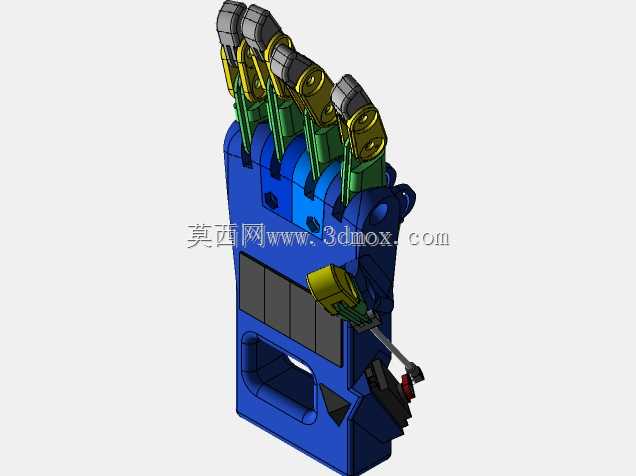

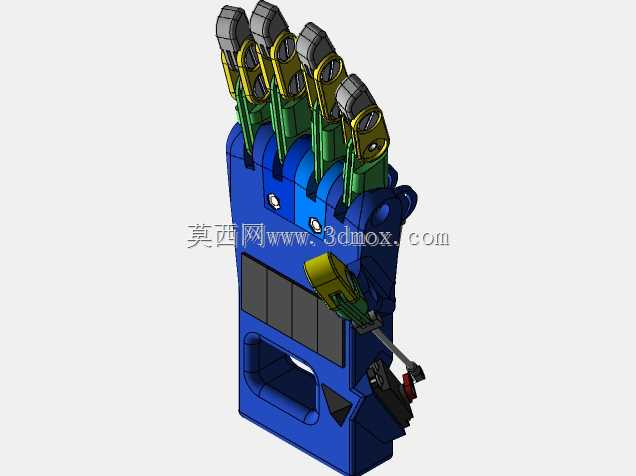

　　这款仿生机械手掌采用71个独立零件组合装配，适配微型舵机作为驱动源，整体结构完全围绕3D打印成型工艺做适配设计，所有零件的壁厚、卡扣、装配公差均针对FDM与光固化打印的工艺特性做了优化，无需额外定制金属加工件即可完成整手的组装调试。从实际应用场景来看，该结构可直接搭载在桌面级小型机械臂末端，作为轻载作业的末端执行器使用，适配教学实验场景下的物件抓取、动作演示需求，也可作为仿生机器人科普展品的核心动作部件，替代成本高昂的工业级灵巧手完成基础的屈伸、对掌动作。

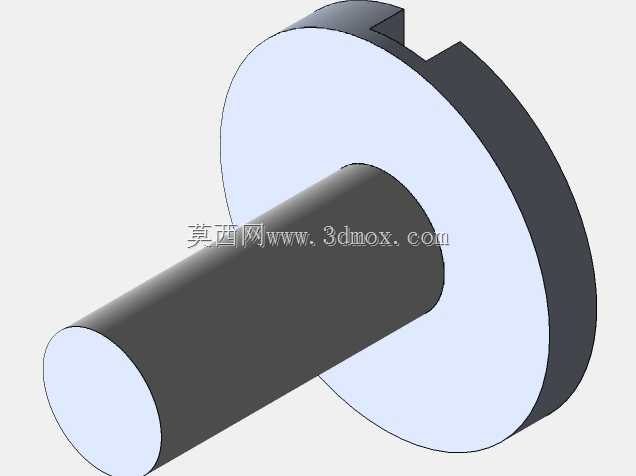

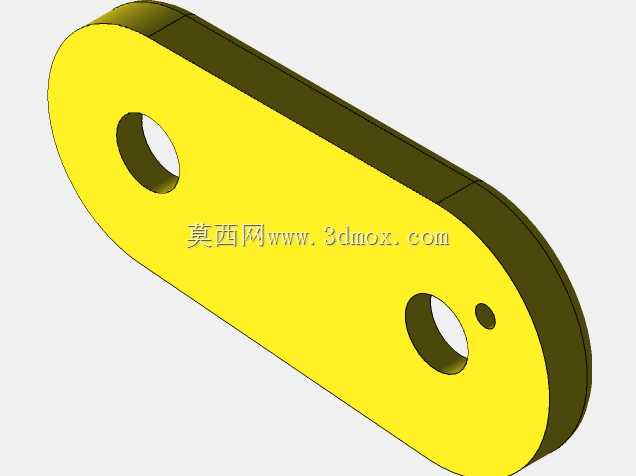

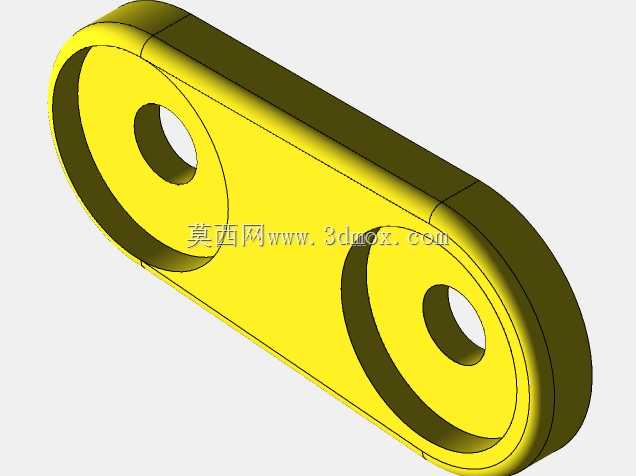

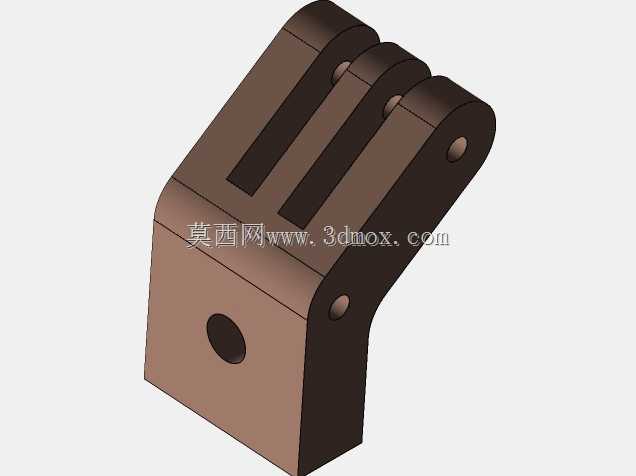

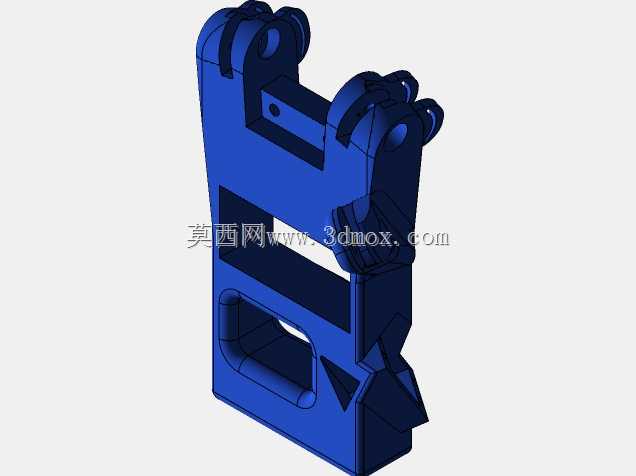

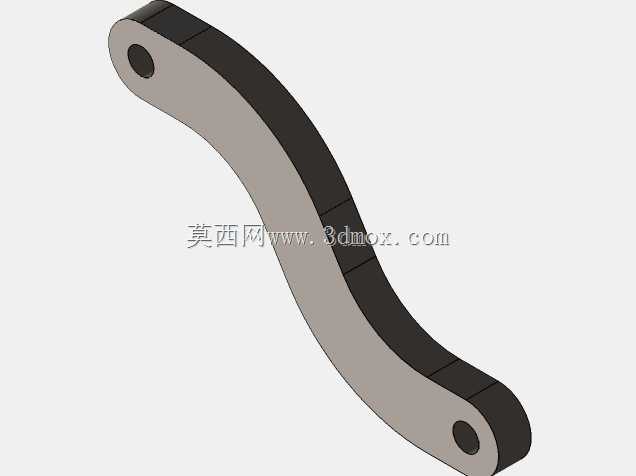

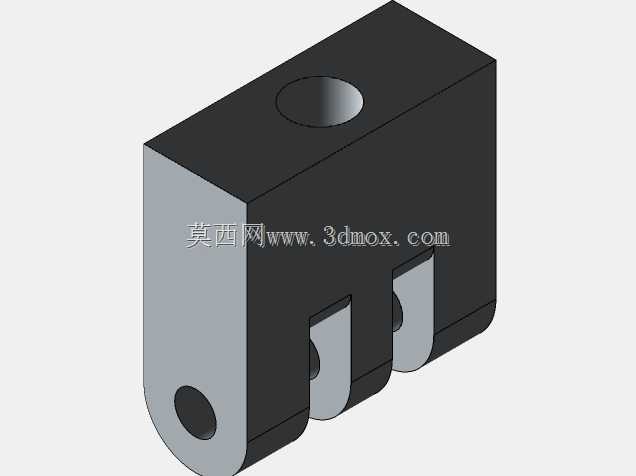

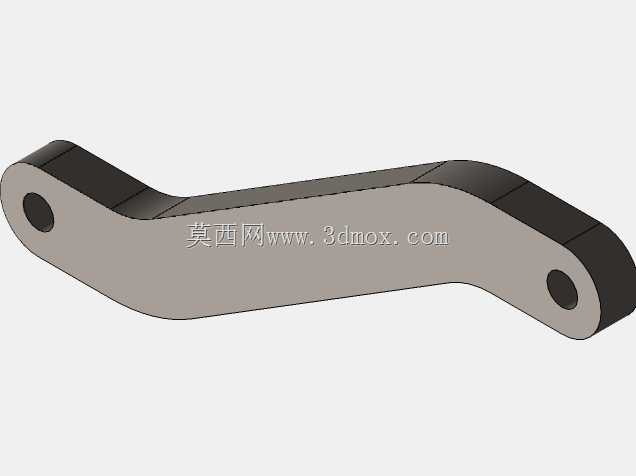

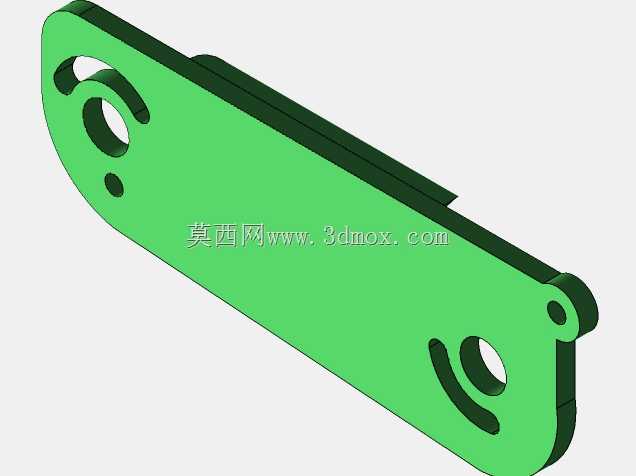

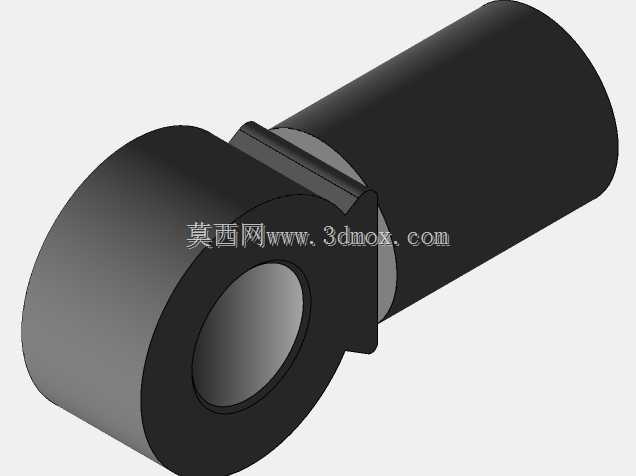

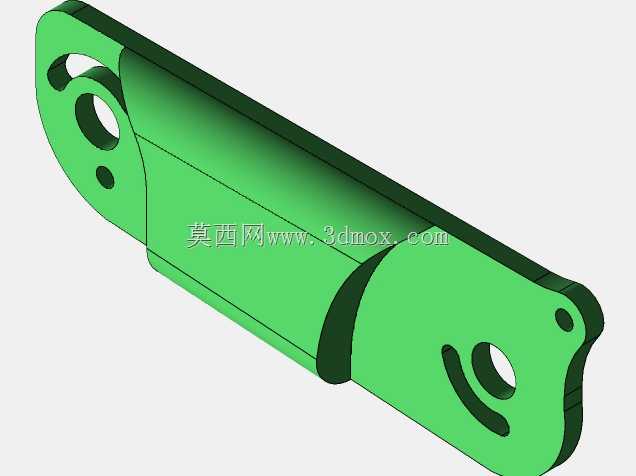

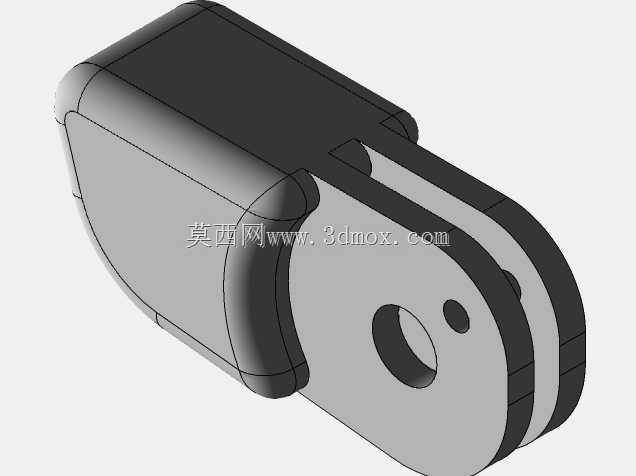

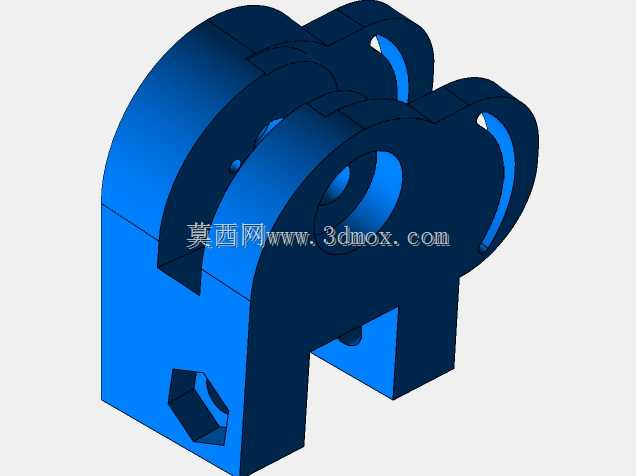

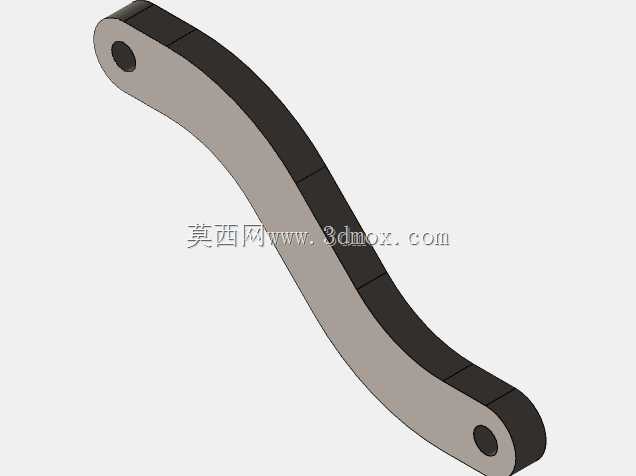

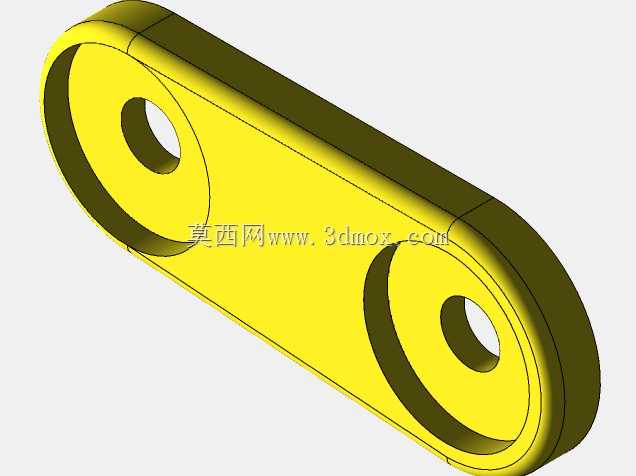

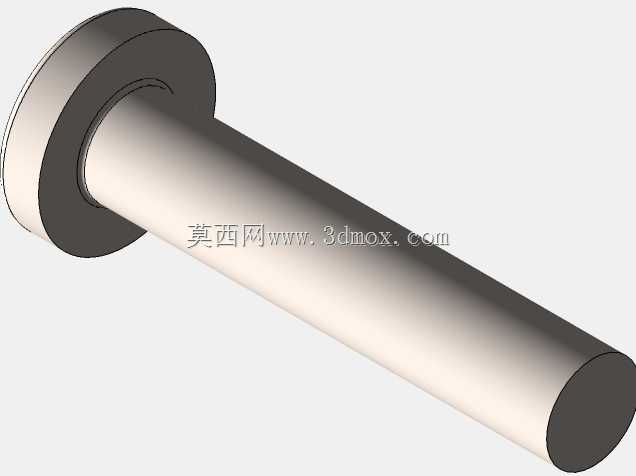

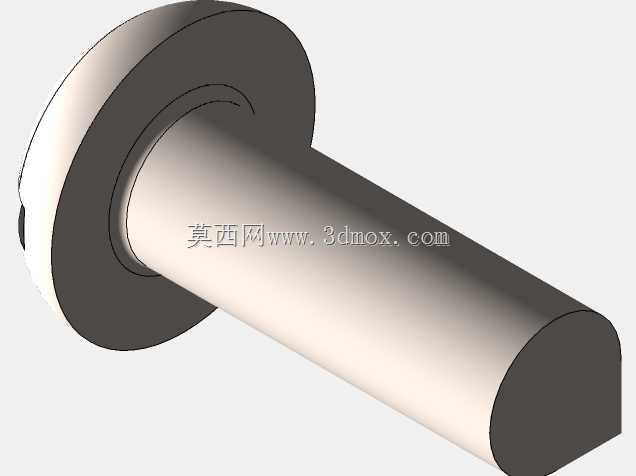

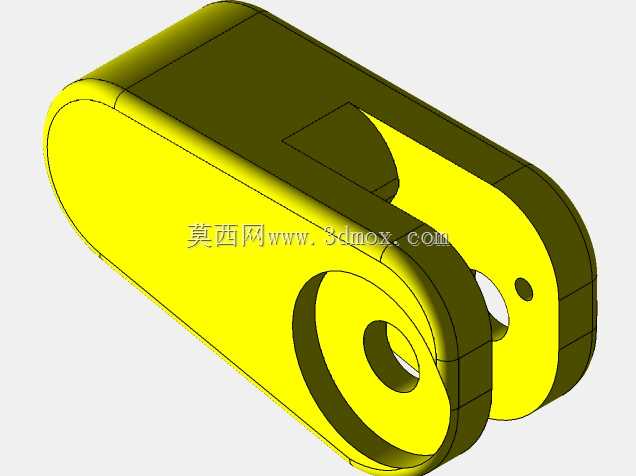

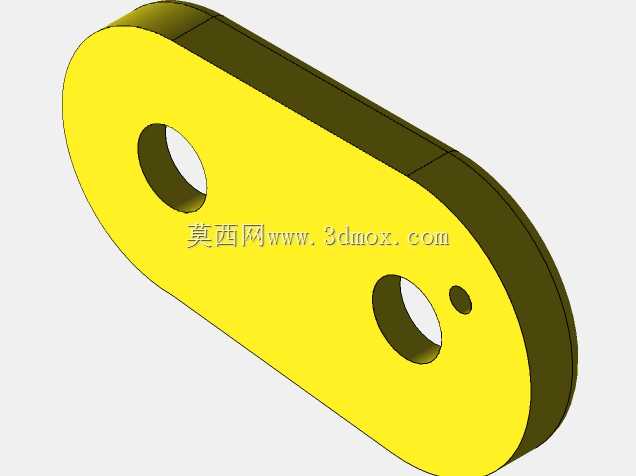

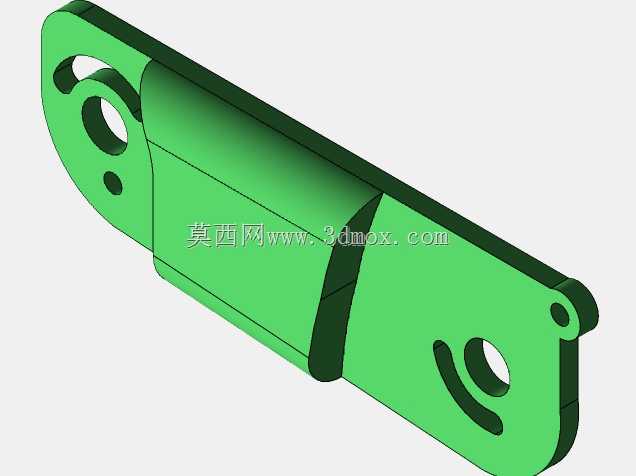

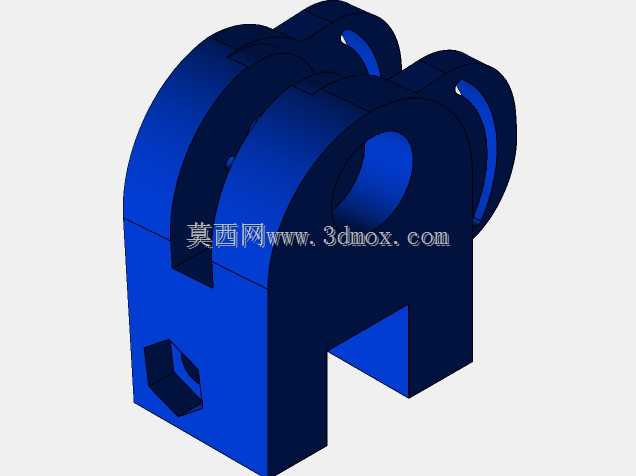

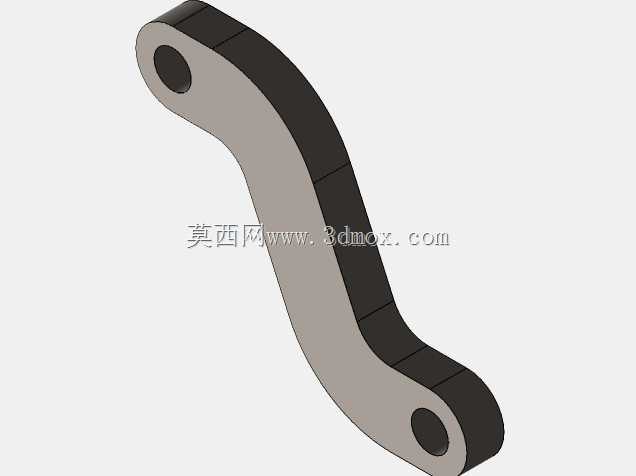

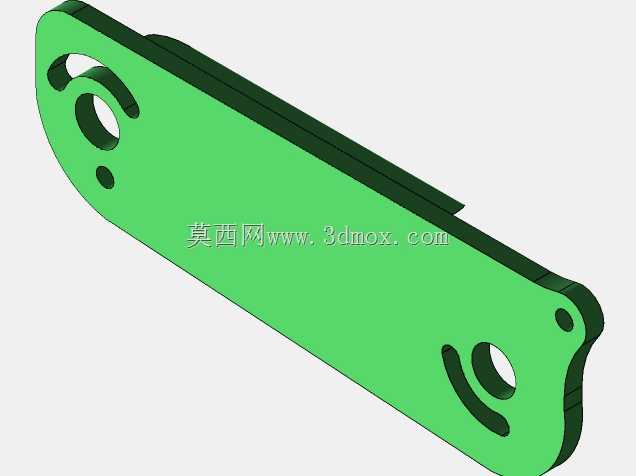

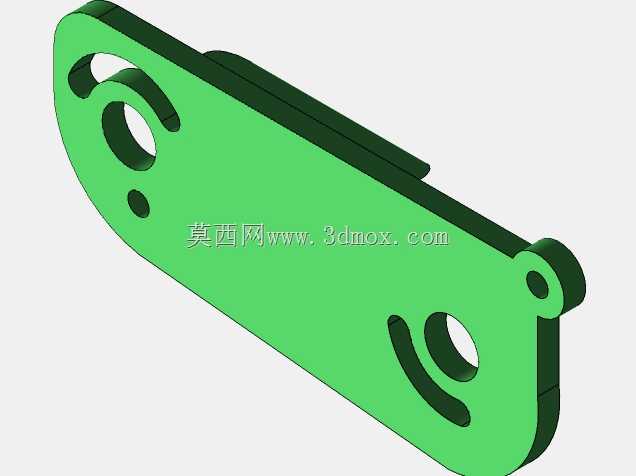

　　设计过程中优先还原了人手的骨骼运动逻辑，五根手指均采用多节段铰接结构，每根手指的指节转动角度限位完全参照人手实际活动范围设置，拇指额外设置了内收外摆的转动副，可实现与其余四指的对掌动作，满足不同形状小物件的包络抓取需求。所有铰接位置均采用销轴加限位槽的结构，无需额外加装轴承即可实现低阻尼转动，零件之间的配合间隙预留0.2mm，既可以抵消3D打印过程中产生的层纹误差，也能避免长期转动后出现的卡滞问题。驱动端采用拉线传动结构，每根手指的屈伸动作通过内置的微型拉线传递舵机扭矩，舵机安装位集中布置在手掌根部的腔体内，整手的布线空间完全集成在结构内部，无需额外走线槽即可完成所有驱动线路的隐藏布置，避免动作过程中线路与外接构件产生干涉。

　　从安装边界来看，整手的腕部位置设置了标准的法兰连接接口，可直接匹配市面常见的小型机械臂末端安装孔位，接口的定位止口尺寸做了通用化设计，无需额外加工转接件即可完成快装。整手的外形尺寸参照成年人手的1:1比例做了微缩调整，整体宽度控制在85mm以内，手掌长度不超过120mm，收拢状态下的整体厚度不超过40mm，可在狭小的作业空间内完成动作，不会因为结构体积过大干涉周边设备。指节末端做了仿指腹的弧形接触面设计，接触面预留了粘贴防滑硅胶垫的凹槽，抓取表面光滑的小尺寸物件时可提供足够的摩擦力，不会出现物件滑脱的问题。

　　结构设计过程中针对3D打印的支撑问题做了专项优化，所有零件的悬空角度均控制在45度以内，打印过程中无需添加大量支撑即可完成成型，打印完成后的后处理工作量极低，仅需去除少量打印毛刺即可完成装配。所有零件之间的连接均采用卡扣加销轴的固定方式，整手装配无需使用粘接剂，后期维护时可单独更换磨损的指节零件，无需拆解整手结构。手指内部的拉线导向槽做了圆弧过渡处理，可有效降低拉线往复运动过程中的磨损，延长拉线的使用寿命，舵机安装位设置了可调式张紧结构，装配时可根据实际拉线的长度调整张紧度，避免长期使用后拉线松弛导致的动作不到位问题。

　　从功能特性来看，该结构可实现单根手指的独立屈伸控制，也可通过多舵机协同实现整手的握拳、伸展、两指捏取、三指抓取等多种动作模式，单根手指的最大指端抓持力可达5N，可满足重量在500g以内的小物件抓取需求，完全覆盖教学演示、科普展示、轻载分拣等场景的使用要求。手掌背部的结构做了轻量化镂空设计，在保证整体结构强度的前提下尽可能降低整手重量，整手装配完成后的总重量控制在200g以内，不会给搭载的机械臂带来过大的末端负载压力，适配负载能力在1kg以内的小型桌面机械臂使用。
