安川协同作业双臂工业机器人结构

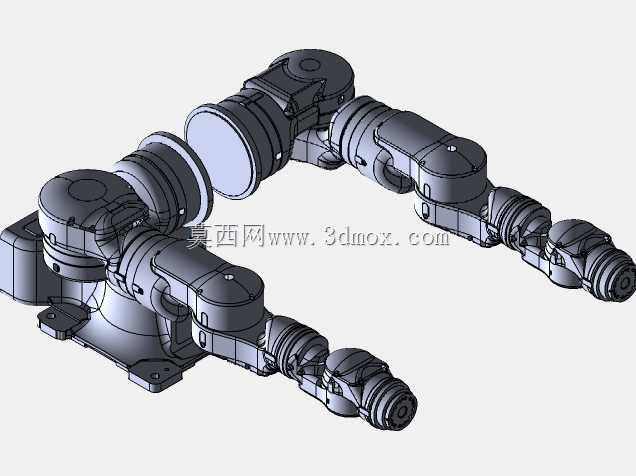

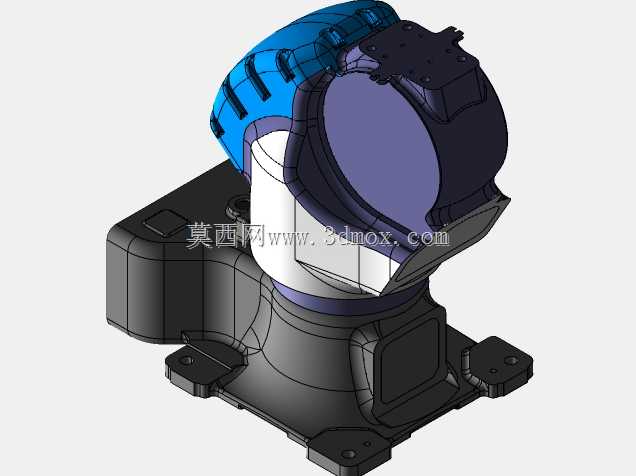

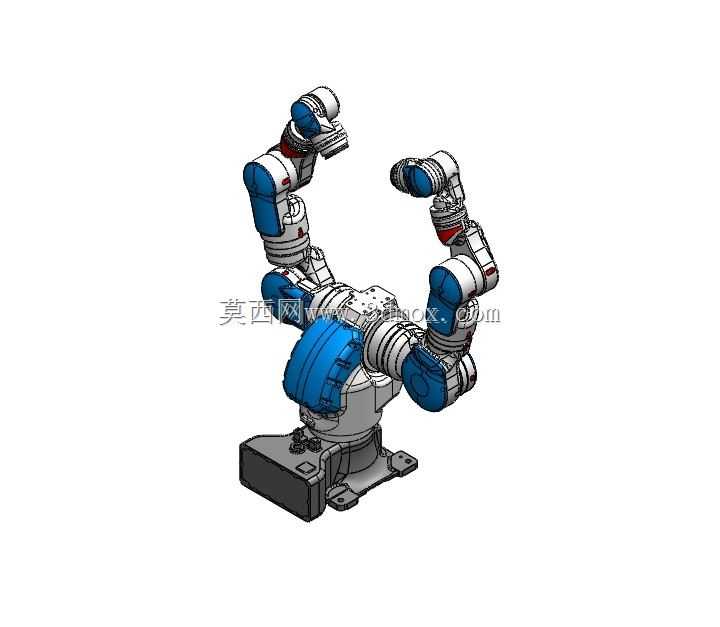

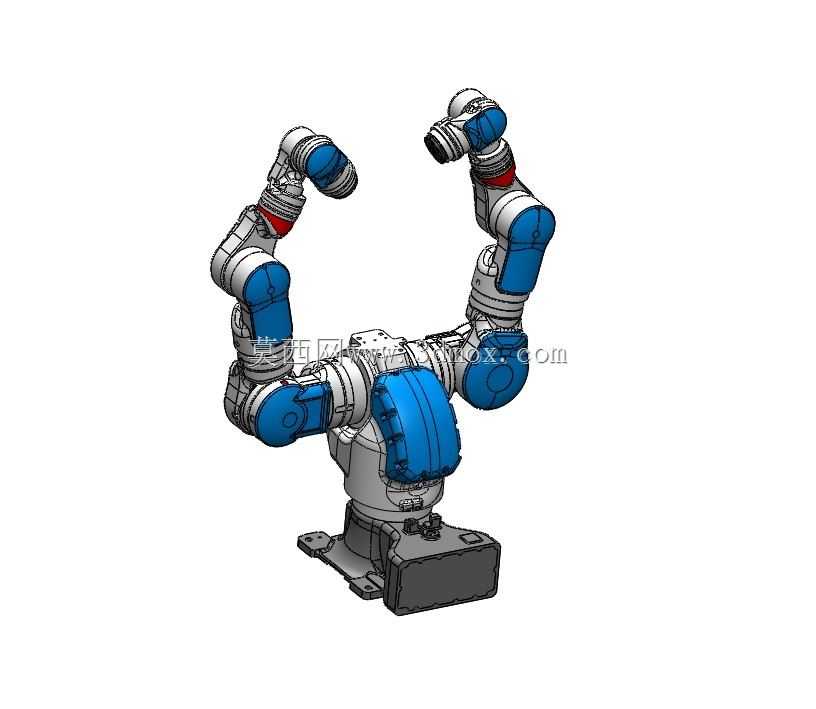

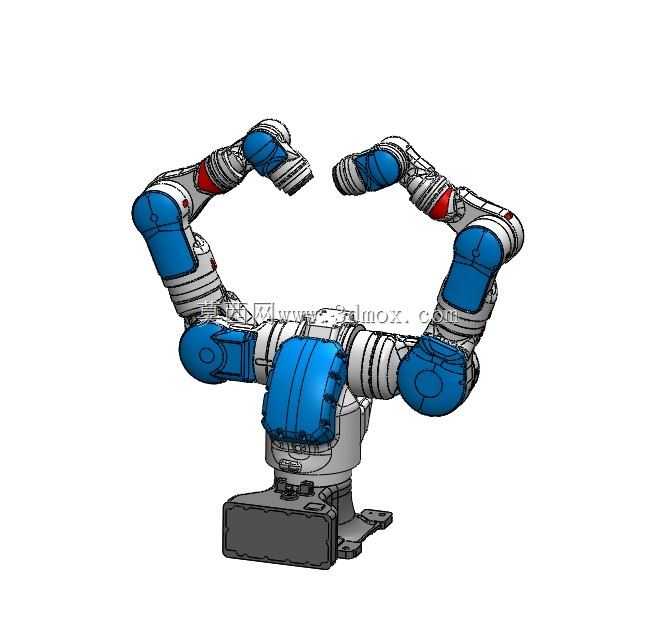

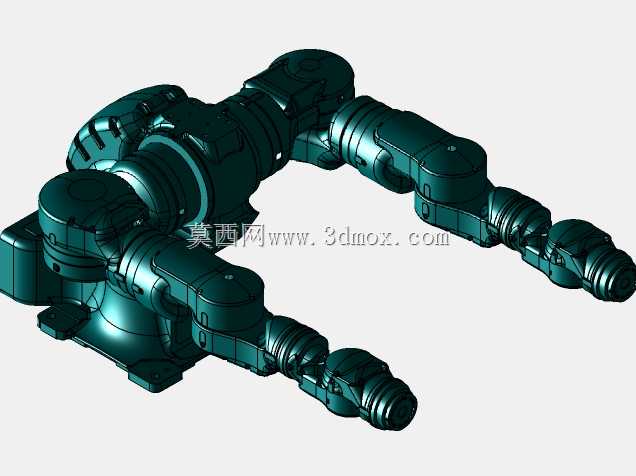

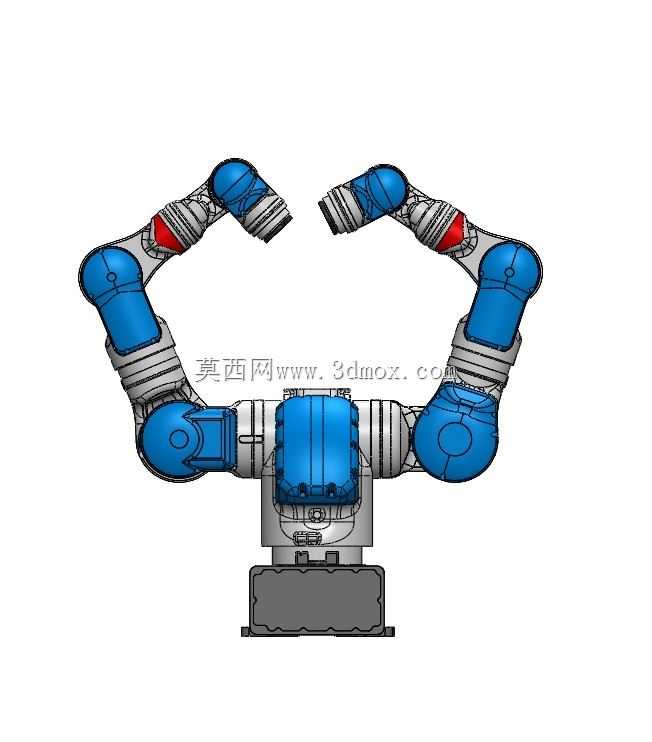

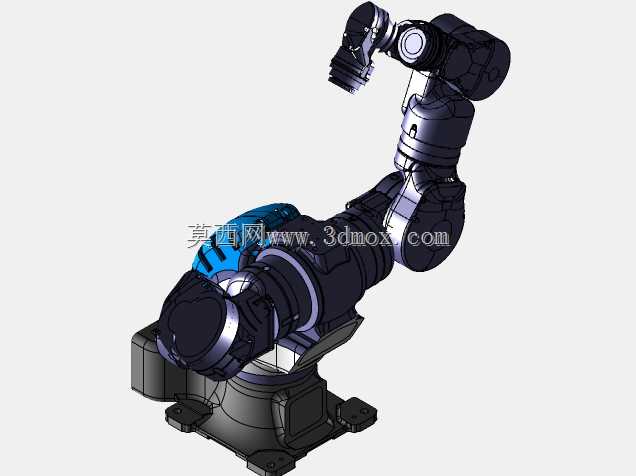

　　在3C电子组装、汽车零部件分装、精密仪器装配这类对作业柔性要求极高的产线场景里，单臂工业机器人往往需要搭配复杂的定制化臂端工装才能完成多工序衔接作业，不仅换型成本高，遇到需要对位、夹持同步操作的工序时，还容易出现工装干涉、动作节拍匹配度差的问题，这款双臂协同机器人的设计初衷，就是通过双机械臂的协同动作逻辑，从结构层面简化臂端工具配置，降低产线工装投入成本。从结构设计逻辑来看，这款机器人采用单基座共架式布局，两个七自由度机械臂集成在同一个立式回转基座上，基座底部设置标准安装法兰面，安装时可直接通过螺栓固定在生产线边的钢制安装平台或者地面预埋钢板上，安装边界预留时需要注意，基座自身的安装平面平面度公差需控制在0.2mm以内，

　　避免基座倾斜导致双臂协同运动时出现坐标偏差；基座内部集成两套独立的伺服驱动单元与协同运动控制器，不需要额外搭配外部协同控制模块就能实现双臂的动作同步，单臂的运动半径覆盖基座周边1200mm的作业范围，双臂协同作业的重叠工作区域宽度约800mm，足够覆盖常规装配工位的物料取放、零件对位、工具切换的全部作业范围。从实际用途来看，这款机器人可以适配多类工业场景：在组装工位上，其中一条臂可以完成零件的夹持定位，另一条臂完成螺丝锁付、卡扣压合、线束插接这类精细装配动作，不需要额外设计定制化的定位夹具；在跨工位物料转移场景中，双臂可以协同夹持大尺寸、易形变的薄壁零件，避免单臂夹持导致的零件形变问题，完成不同工序工位之间的零件转运；

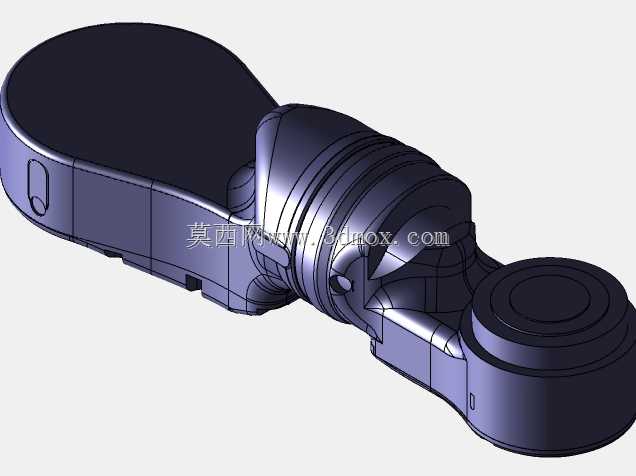

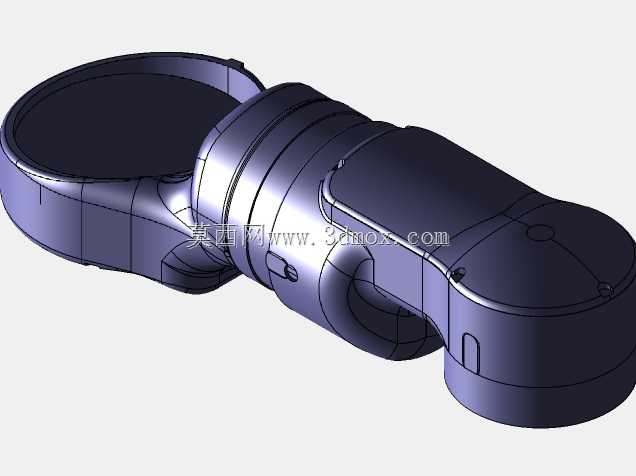

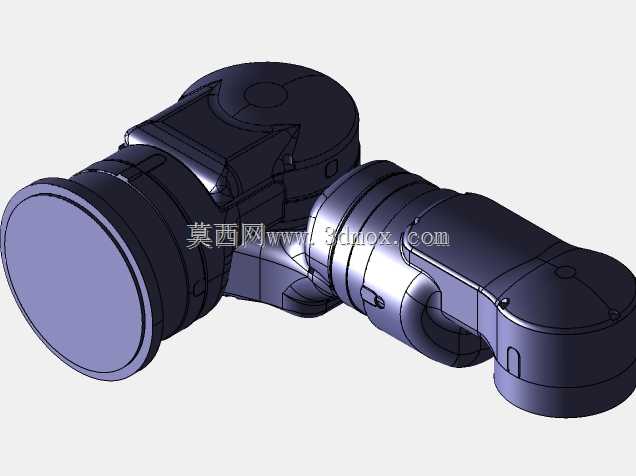

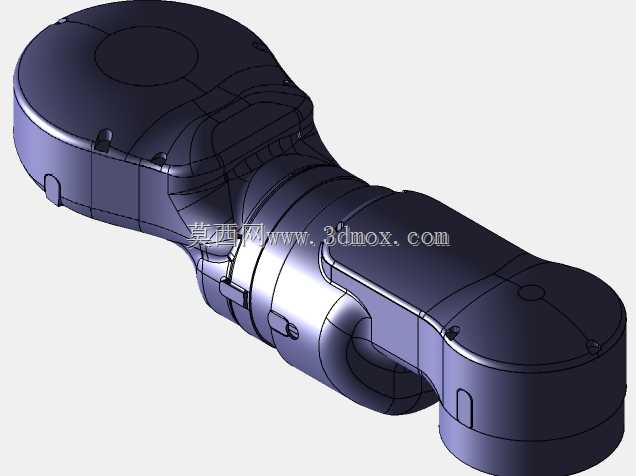

　　在设备维护场景中，双臂可以模拟人工操作逻辑，完成设备门体开启、故障零件拆卸、替换件安装对位这类原本需要人工进入设备区域完成的操作，降低设备维护时的人员安全风险；在包装工位上，双臂可以同步完成产品拾取、包装盒撑开、产品装盒、盒体折叠的连贯动作，替代传统包装工位需要多台单臂机器人配合完成的工序，减少产线设备占用空间。从功能特性来看，这款机器人的每个关节都集成了力矩检测模块，协同作业时可以实时感知两个臂之间的接触力，当臂体之间或者臂体与周边工装、工件的接触力超过设定阈值时会立刻触发降速或者停机保护，避免协同作业时出现臂体碰撞损坏的问题；臂体的关节走线全部采用内藏式设计，外部没有裸露的管线，一方面避免作业过程中线缆与工件、工装剐蹭磨损，另一方面也减少了臂体运动时的管线摆动干扰，提升运动轨迹的重复定位精度，重复定位精度可以控制在±0.03mm以内，满足精密装配作业的精度要求。设计过程中，针对双臂协同的运动干涉问题做了专门的结构优化，臂体的大臂、小臂外壳都采用圆弧过渡的流线型结构，相邻关节的转动角度范围做了软限位与硬限位双重限制，在双臂进入重叠作业区域时，控制器会提前计算两个臂体的运动轨迹，自动调整两个臂的运动时序与姿态，避免运动过程中出现结构干涉；关节处的密封结构采用IP65防护等级设计，可以适配有少量切削液、粉尘的加工车间作业环境，臂体外壳采用高强度铝合金压铸成型，在保证臂体结构刚性的前提下尽可能降低臂体自身重量，提升关节运动的响应速度，

　　单臂的额定负载可以达到5kg，满足绝大多数轻型装配、搬运作业的负载要求。安装布局时需要注意，除了基座自身的安装固定空间，还需要在基座周边预留不小于1500mm的安全防护距离，搭配安全光栅或者安全扫描仪做区域防护，当人员进入作业区域时机器人可以自动切换到低速安全模式；基座的供电与通讯接口全部设置在基座侧面的接线仓内，接线时可以直接从地面预埋的穿线管走线，避免线缆外露影响臂体运动。这款机器人的结构设计充分参考了人工作业时的双臂动作逻辑，相比传统单臂机器人搭配复杂工装的方案，在多工序协同作业场景下的设备投入成本更低，产线换型时只需要调整双臂的运动程序，不需要更换大量定制化工装，非常适合多品种、小批量的柔性生产场景，能够有效替代人工完成重复度高、作业强度大、存在一定安全风险的工位作业，提升产线的自动化作业水平。
