汽车后保险杠加强件尺寸控制工装夹具

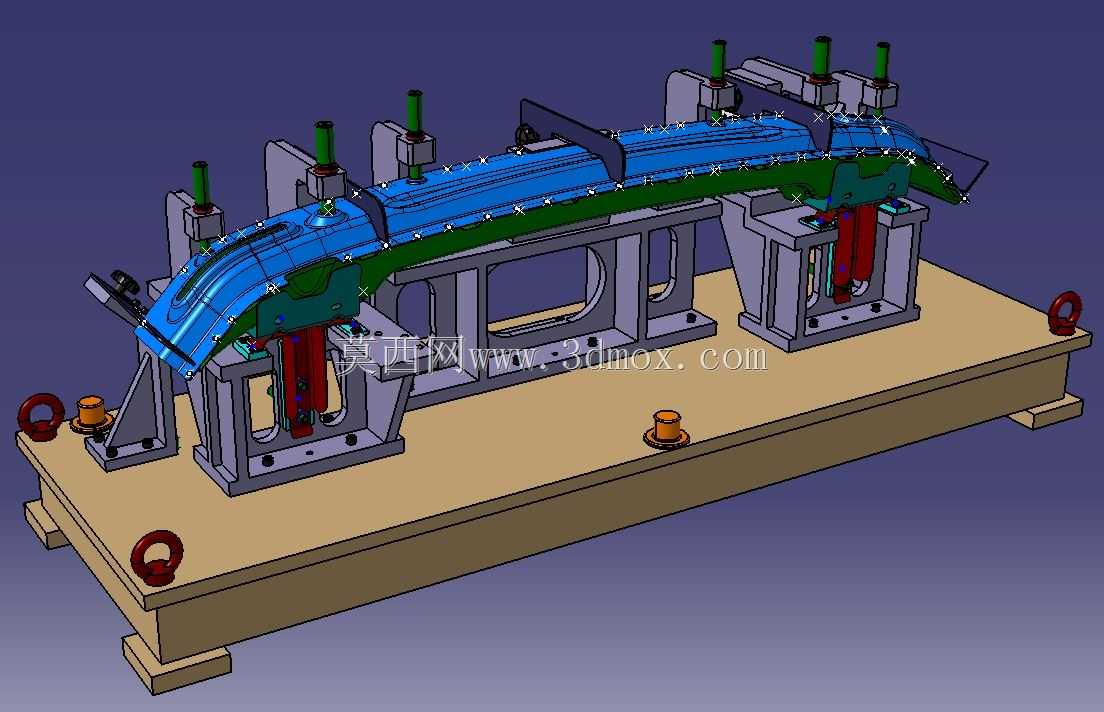

　　这套工装针对汽车白车身焊装环节的后保险杠加强件尺寸管控需求设计，主要应用在车身侧围与后保连接区域的总成焊接工位，负责在焊接作业前对冲压成型的后保险杠加强件进行精准定位与夹紧，抵消焊接过程中的热变形偏移，保证部件安装点的位置度、型面贴合度满足整车装配公差要求。从结构布局来看，整套夹具采用卧式底板承载结构，底板为加厚焊接钢板加工而成，底面预留了叉车搬运槽与设备安装地脚孔，可直接固定在焊装车间的工位平台上，整体安装边界适配常规焊装工位的1.8米×1.2米操作空间，作业面高度设置在850mm，匹配一线操作员工的站立作业高度，减少长时间操作的疲劳感。夹具的定位单元完全贴合后保险杠加强件的型面特征，在部件的两端安装孔位、

　　中部型面拐点位置分别设置了固定式定位销与型面支撑块，定位销采用硬质合金材质，表面做渗碳处理，长期反复插拔也不会出现磨损超差的问题，支撑块的型面完全按照产品数模的R角与曲面轮廓铣削加工，支撑间隙控制在0.1mm以内，避免装夹过程中对冲压件的表面造成压痕变形。夹紧单元采用气动压紧结构，每个压紧点对应产品的焊接避让位置，压紧臂的行程经过精准计算，张开角度达到75度，方便操作人员上下料，压紧头采用聚氨酯包胶材质，接触压力控制在0.3MPa，既保证装夹的稳固性，不会在焊接受力时出现工件窜动，又不会压伤工件的电泳底漆层。整套夹具的设计逻辑遵循基准统一原则，所有定位基准完全承接产品设计阶段的RPS基准点，

　　从冲压单件到焊装总成再到整车装配的基准传递无偏差，避免了基准转换带来的累积误差。在实际生产场景中，操作人员将冲压成型的后保险杠加强件放置到支撑块上，定位销自动对准工件上的工艺孔，触发气动开关后所有压紧头同步动作，在3秒内完成全部夹紧动作，随后即可开展点焊、弧焊作业，焊接过程中夹具的支撑结构能够有效限制工件的热变形量，将焊接后的总成尺寸公差控制在±0.2mm以内，完全满足后保险杠装配的面差与间隙要求。夹具的各个功能模块采用分体式安装设计，定位块、压紧臂都通过螺栓固定在底板的T型槽上，后续如果产品出现小范围的设计变更，只需要更换对应的定位块、调整压紧臂的位置即可完成夹具迭代，不需要重新制作整套工装，大幅降低了车型改款的工装投入成本。

　　同时夹具上预留了传感器安装位，可接入产线的自动化控制系统，实现装夹到位检测、防错识别，避免员工漏装、装反工件的问题，适配自动化焊装线的生产节拍要求。在日常维护层面，所有气动管路都内置在底板的走线槽内，避免焊接飞溅烫坏管路，各个转动销轴位置都预留了注油孔，可定期加注润滑脂，保证夹紧动作的顺畅，整套夹具的设计寿命可达30万次作业循环，能够覆盖单款车型的全生产周期使用需求。
