工业厂区模块化办公舱室结构设计方案

　　这款模块化办公舱室的设计，最初是针对大型加工制造厂区内现场办公的痛点展开的——传统厂区的办公区域要么距离生产车间过远，管理人员、技术人员往返现场耗时久，要么是临时搭建的彩钢棚，隔音隔热性能差，无法满足长时间办公的设备摆放、人员值守需求。设计之初首先锚定的是安装边界条件，整体采用标准集装箱式的基座框架，底部预留150mm的架空层，既可以适配厂区内不平整的硬化地面，也能方便后期走水电管线，避免管线外露被厂区内转运物料的叉车、托盘车碾压破损，整体外轮廓宽度控制在3米，长度6米，层高2.8米，这个尺寸刚好可以满足普通货运平板车的运输要求，不需要办理超限运输审批，到场之后只需要用叉车或者汽车吊整体落位，接好水电接口就能投入使用，比传统的现场砌筑办公房施工周期缩短80%以上，后期如果厂区规划调整，还可以整体吊装转运，不会产生建筑垃圾。

　　从功能特性上看，舱体的围护结构采用50mm厚的岩棉夹芯彩钢板，外层是0.5mm厚的镀铝锌钢板，内层是0.4mm厚的彩钢内饰板，中间填充的岩棉容重达到120kg/m³，既可以满足厂区内的防火要求，面对车间内的设备运行噪音，也能将室内噪音控制在45分贝以内，满足日常办公、技术交底的声环境要求。临厂区通道的一侧设置了通长的铝合金断桥铝窗，整面窗户分为5个独立开启扇，既可以保证充足的自然采光，也能在夏季形成对流通风，降低空调能耗，窗户玻璃采用5+9A+5的中空钢化玻璃，即使厂区内有飞溅的金属切屑，也不会击穿玻璃造成安全隐患。舱体靠车间的一侧预留了900mm宽的钢制平开门，直接连通生产区域，方便现场技术人员随时进出车间核对加工进度、处理现场问题，门体上设置了观察窗，可以不用开门就观察到外部的人员、车辆通行情况，避免开门时发生碰撞。

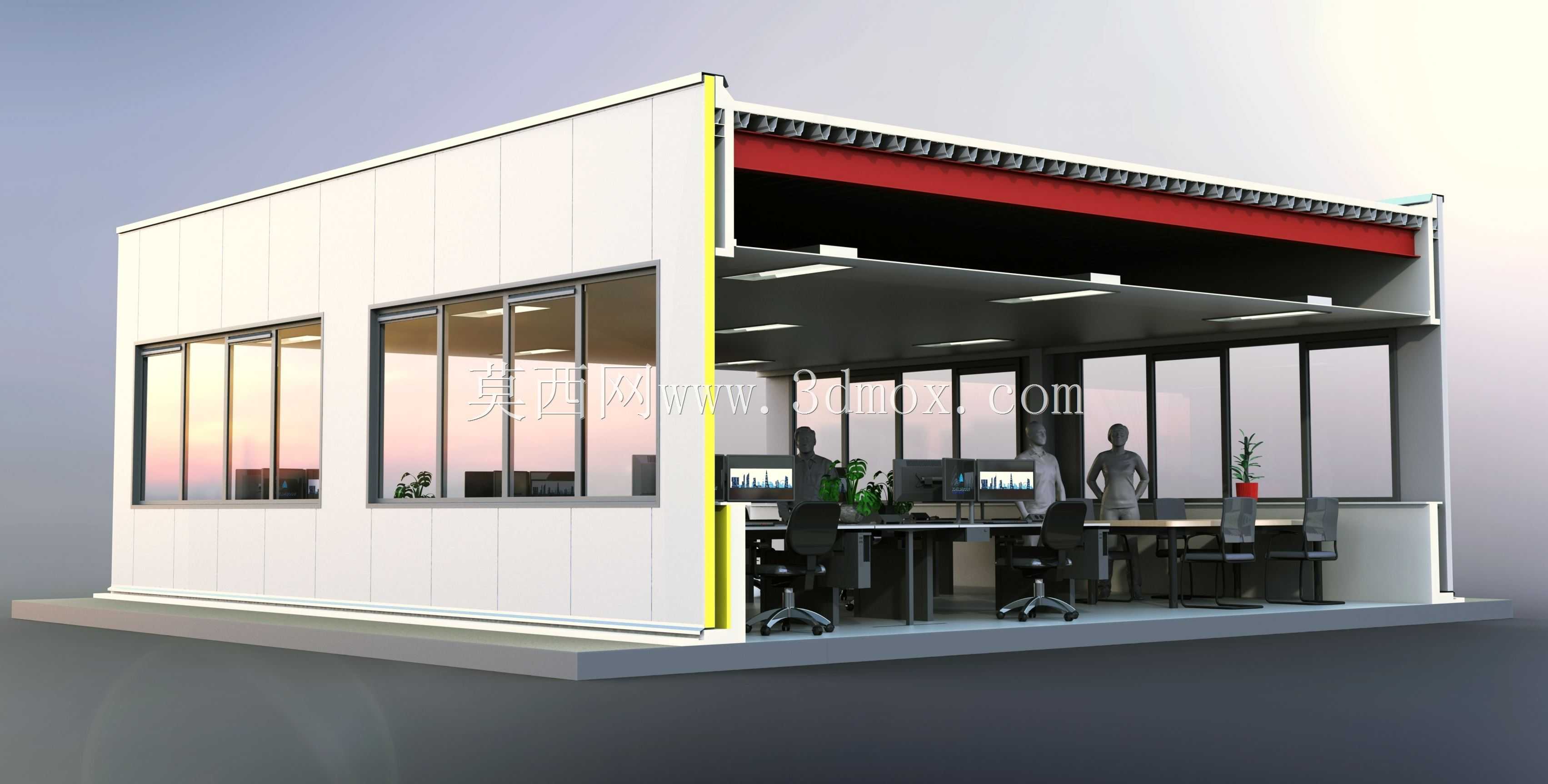

　　内部空间布局上，没有做多余的实体隔断，整个舱内是开敞式布局，沿窗户一侧布置了6个工位的办公桌椅，每个工位都预留了网络、电源接口，满足工艺员、调度员、质检人员的日常办公需求，靠内侧的区域设置了小型会议桌，可以容纳6-8人开展班前会、技术方案讨论，不需要额外占用车间的生产空间。顶部采用集成式的吊顶，内嵌600*600mm的LED平板灯，照明均匀度达到0.7以上，满足图纸阅读、电脑办公的照明要求，吊顶上方预留了空调内机的安装位置，对应的外墙位置预留了空调外机的安装支架，不需要现场额外焊接支架。舱体的边角位置都做了圆弧过渡处理，避免人员进出时磕碰受伤，所有的电气线路都穿镀锌钢管暗敷在墙体和吊顶内部，不会明线外露，符合厂区的安全管理规范。

　　在实际应用场景中，这类舱室除了作为车间旁的现场办公室，还可以根据需求调整内部布局，作为厂区的临时质检站、班组休息室、工具存放室，甚至是小型的现场会议室，因为整体框架是标准化的钢结构，所有的墙板、门窗都是模块化构件，后期改造的时候只需要更换局部墙板、调整内部家具布局就行，不需要对主体结构进行改动。设计时还考虑了不同气候区域的适配性，在北方寒冷地区可以将墙板的岩棉厚度提升到100mm，窗户换成三玻两腔的断桥铝窗，提升保温性能，在南方多雨地区，可以在顶部额外加装外挑的雨檐，避免雨水顺着墙板缝隙渗漏，底部的架空层也能避免雨季场地积水倒灌进室内。和传统的临建板房相比，这款舱室的主体钢结构框架可以重复周转使用15次以上，单次使用的成本远低于现场搭建的板房，而且整体的密封性、结构强度更高，能够抵抗10级大风，满足大部分工业厂区的使用要求。

　　建模过程中，所有的构件都采用参数化设计，墙板、门窗、框架的尺寸都可以根据实际需求快速调整，不需要重新绘制整个模型，比如需要将长度调整为9米，只需要加长底部框架和顶部框架的型钢长度，增加对应数量的墙板和窗户构件就行，大幅提升了设计迭代的效率。模型中还还原了内部的办公家具、人员占位，能够直观展示空间的利用率，避免后期投入使用后出现空间不足、通道过窄的问题，比如工位和会议桌之间预留了1.2米宽的通行通道，满足两个人同时侧身通行的要求，开门的位置预留了1.5米的回转空间，方便人员进出和文件搬运。
