卡玛斯43502越野卡车底盘三维结构

　　该模型还原的是卡玛斯43502系列越野载重卡车的裸底盘结构，这类底盘在工程领域的适配场景极广，从寒区野外作业的工程保障、林区物资转运，到油田矿区的设备短途驳运、应急救援装备承载都能见到它的身影，核心是作为通用承载基底，可根据不同作业需求加装各类上装模块，无需重新开发底盘承载结构，大幅缩短专用作业车辆的开发周期。

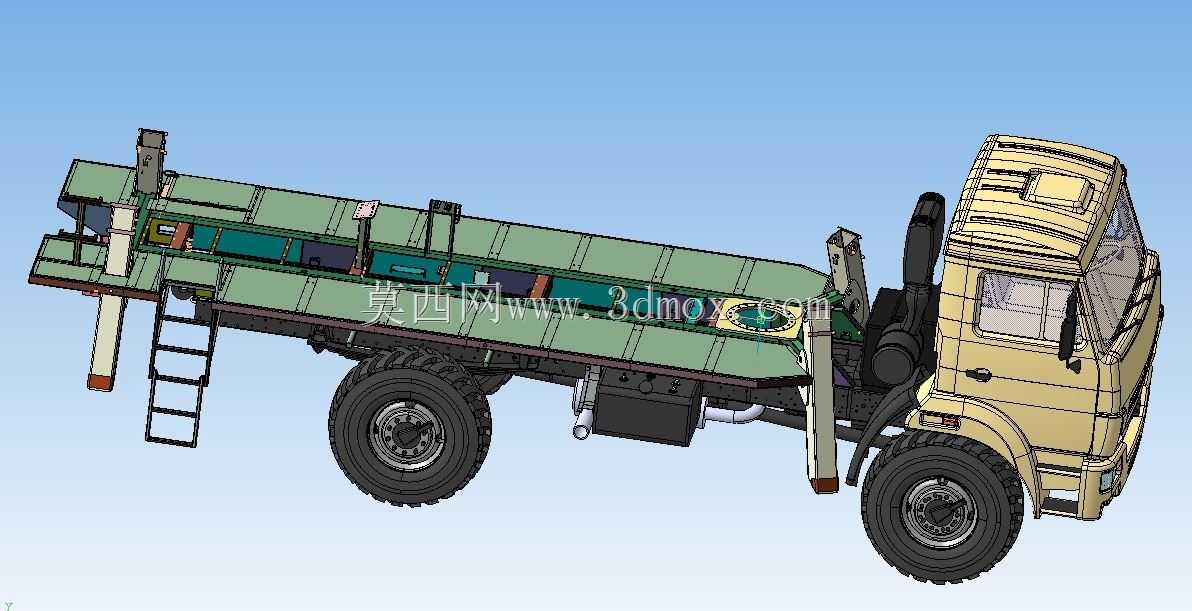

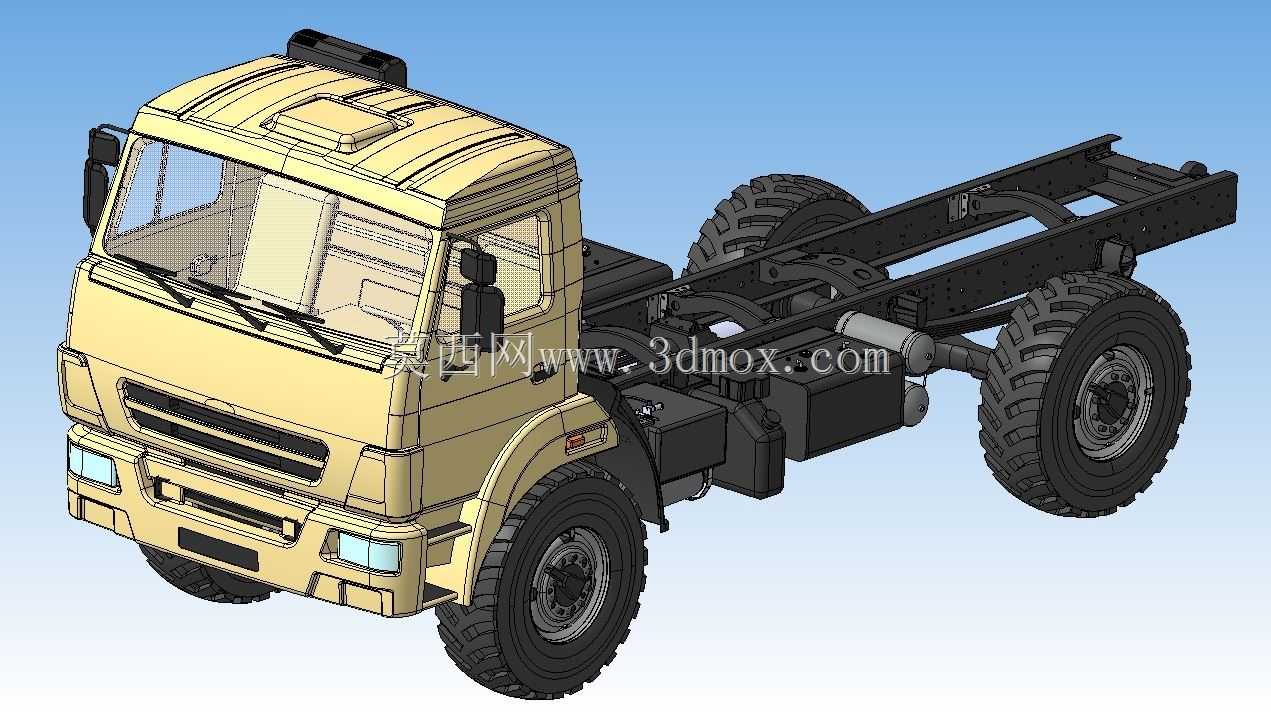

　　从实际用途来看，裸底盘状态是专用车改装的核心基础，区别于民用公路运输的成品卡车，这类越野底盘预留了全系列上装安装点位，不管是加装自卸货厢、随车吊臂、救援设备舱还是野外作业方舱，都能直接依托现有车架结构完成固定，不需要额外对车架主梁做破坏性改装。模型完整还原了驾驶室本体、车架纵梁横梁结构、前后车桥、悬架系统、轮胎轮毂、排气系统以及底盘附属的燃油、储气类部件的相对位置，能直观看到各系统的布局边界，对于改装设计阶段的干涉检查、安装点位校核有直接参考价值。

　　功能特性上，这套底盘采用全轮驱动的越野构型，大花纹越野轮胎的接地比压更小，在非铺装路面、泥泞甚至积雪路段的通过性远高于公路卡车底盘，悬架的行程预留充足，能适应起伏较大的野外路面，避免车轮悬空失去驱动力。驾驶室采用平头设计，在保证驾驶员视野的同时，缩短了整车的纵向长度，在狭窄作业场地的转向灵活性更好，车架采用直通式高强度纵梁搭配多道横梁的结构，抗弯抗扭强度足够承载大吨位上装以及作业过程中的动载荷，不会因为复杂路面的扭转力出现车架变形问题。

　　设计思路层面，整个底盘的布局完全围绕多场景适配的通用性展开，所有上装安装的基准面都统一在车架上平面，纵梁侧面预留了标准化的安装孔位阵列，不同上装只需要匹配对应孔位的连接支架就能完成固定，不需要重新在纵梁上打孔破坏结构强度。驾驶室与车架之间采用减震悬置连接，能过滤掉越野路面传递到驾驶室的大部分振动，提升作业过程中的驾乘舒适性，底盘的管线布局全部沿着车架内侧走线，既避免了野外行驶过程中被碎石、树枝剐蹭损坏，也不会占用车架外侧和上平面的上装安装空间，排气系统的走向特意避开了上装常用的安装区域，防止高温排气对加装的设备造成热影响。

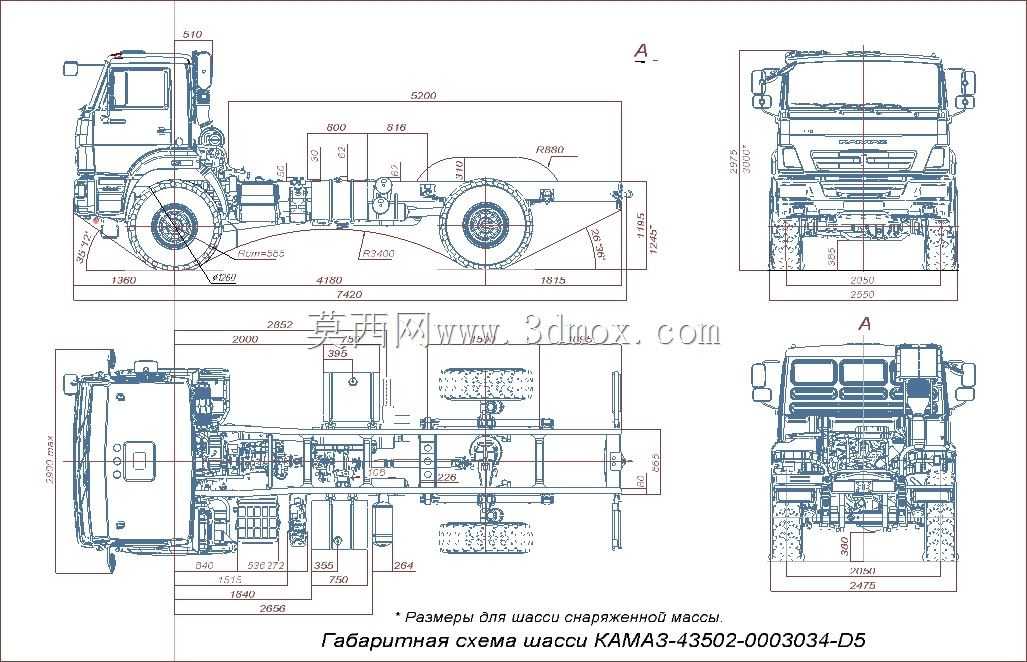

　　从外形尺寸与安装边界来看，模型准确还原了底盘的整体外廓参数，车架的宽度、前后悬长度、驾驶室顶部的最高点高度、轮胎外侧的最大宽度都和实车的尺寸基准一致，在做上装设计的时候，可以直接参考这些边界数据控制上装的外廓尺寸，避免出现上装超出底盘宽度、和驾驶室开启部件干涉、转弯时轮胎与上装剐蹭的问题。车桥的载荷分配参数也在结构上有所体现，前后桥的承载能力匹配对应的悬架刚度，上装布置的时候可以根据载荷分布调整设备位置，让前后桥的轴荷处在合理区间，避免单桥载荷过大影响越野通过性和行驶安全性。另外模型里也体现了底盘最小离地间隙的基准，这个参数直接决定了车辆的通过性，设计上装的时候要注意底部部件不能低于这个最小间隙，防止野外行驶时托底损坏设备。

　　对于结构设计从业者来说，这类底盘模型的参考价值不止于外观还原，更重要的是能直观理解越野载重底盘的布局逻辑，比如如何平衡通过性与承载能力、如何预留通用安装接口、如何布置底盘附属系统避免与上装干涉，这些设计逻辑在开发其他类型的专用车底盘时也能直接借鉴。在三维建模过程中，这类底盘的结构拆分也符合工程实际，每个部件的装配关系都和实车一致，可直接用于装配干涉检查、运动仿真的基础载体，比如验证转向过程中轮胎与车架、翼子板的间隙，悬架跳动过程中与周边部件的安全距离，不需要从零开始搭建底盘结构，能大幅提升专用车改装设计的效率。
