便携式户外坑式焖烤烧烤炉结构设计

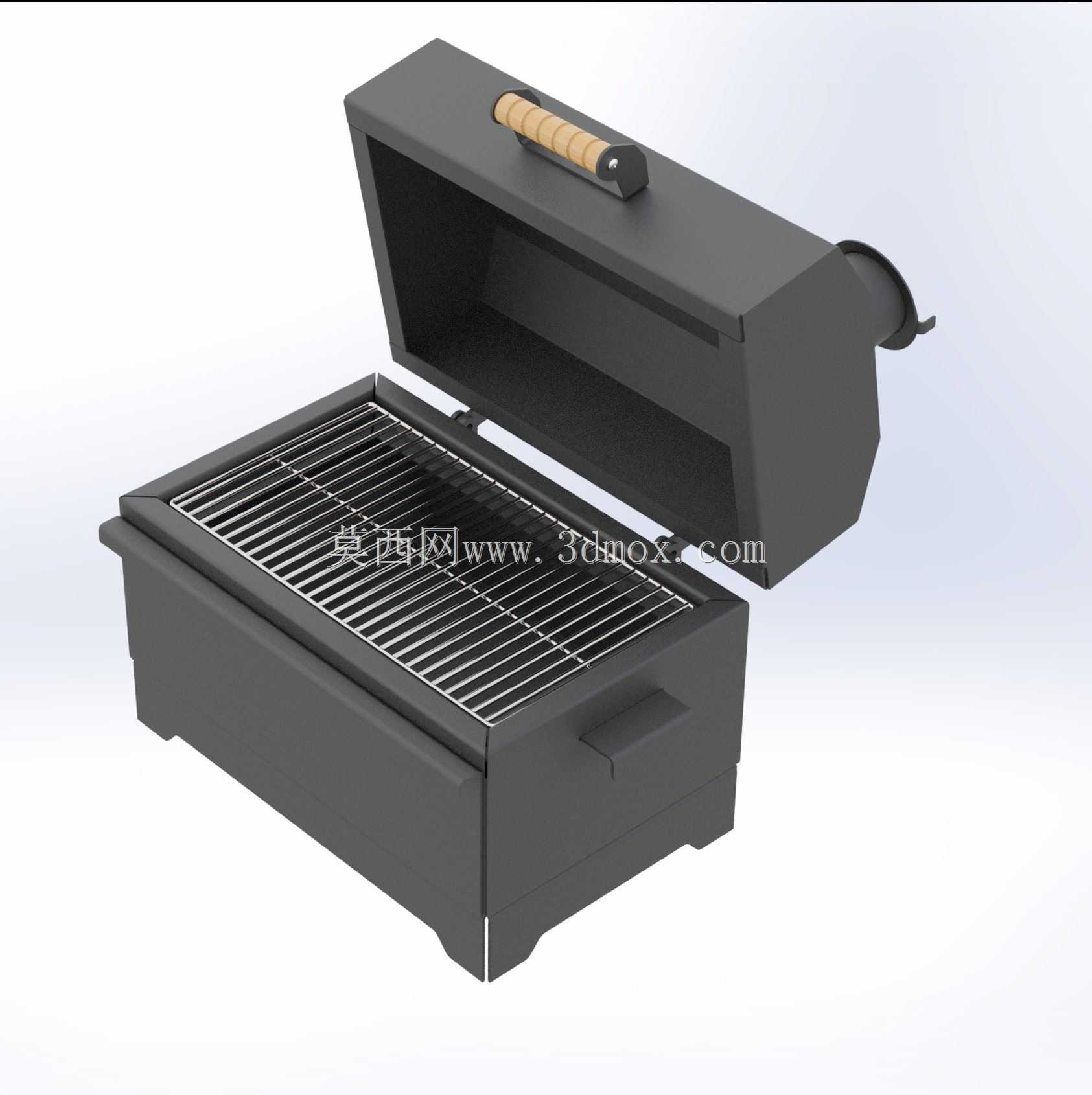

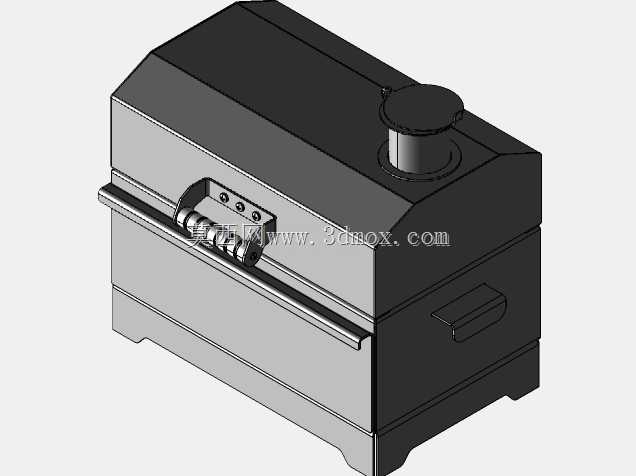

　　这款坑式焖烤设备的结构设计，核心围绕户外小规模炭烤烹饪的实际使用需求展开，区别于常见的开放式直烧烤架，采用封闭箱体式结构来实现焖熏、慢烤的烹饪效果，适配家庭户外露营、庭院小聚、车尾箱集市等多类非固定场地的烹饪场景。从结构布局来看，整体采用上下分体式箱体设计，下箱体为炭槽与烤网承载主体，上箱体为可翻转开合的焖烤上盖，两者通过后侧的合页结构实现转动连接，开合角度可根据烹饪需求在0-120度范围内调整，上盖开启后可通过后侧的限位结构保持固定，避免意外回落造成操作风险。上盖顶部设置木质隔热提手，提手通过金属固定座与上盖顶面连接，木质材料的低导热特性可避免高温传导导致的烫伤问题，提手表面做圆弧打磨处理，握持时贴合手掌轮廓，开合操作施力顺畅。

　　上盖侧部设置可调节的排烟通道，通过旋转排烟口盖板的角度可控制箱体内的烟气排出量，进而调整箱体内的焖烤温度与烟气浓度，适配不同食材的烹饪要求，比如烤制厚切肉类时可适当减小排烟口开度，提升箱体内温度留存效率，实现均匀受热的慢烤效果，烤制易熟食材时可开大排烟口，避免温度过高导致食材焦糊。下箱体内部设置分层承载结构，最下层为炭灰承接槽，可单独抽拉清理，炭层放置在承接槽上方的炭架上，炭架采用镂空网格结构，既保证空气从下方向上流通，为木炭燃烧提供充足氧气，又可让燃烧后的炭灰直接落入下方承接槽，避免炭灰堆积影响燃烧效率。烤网放置在炭架上方的台阶定位结构上，采用食品级不锈钢栅格结构，栅条间距设置为8mm，既可以保证热量均匀向上传递，

　　又能避免小块食材掉落至炭层，烤网边缘设置翻边结构，拿取时可搭配隔热工具操作，避免划伤。下箱体两侧设置内嵌式把手，搬运时可直接握持，不会额外占用外部空间，箱体底部设置四个凸起支撑脚，放置时可将箱体整体抬离支撑面15mm，避免箱体底部高温直接接触桌面或地面，防止烫坏支撑面，同时底部的间隙可辅助空气进入箱体下部，提升木炭燃烧的供氧效率。从安装边界来看，设备整体闭合状态下的外形尺寸控制在小型便携范畴，可直接放入常规家用汽车的后备箱，无需额外拆解，开箱即可使用，不需要复杂的组装流程，所有转动连接部位均采用免维护的销轴结构，日常使用仅需清理炭灰与食物残留即可，无需要额外润滑保养的部件。结构设计阶段充分考虑了热变形的补偿空间，

　　箱体钣金件的连接位置均预留了0.5mm的热胀冷缩间隙，长时间高温使用时不会因为钣金件热胀出现卡滞、变形开裂的问题，上盖与下箱体的配合面采用阶梯式止口结构，闭合时可实现较好的密封效果，减少热量从配合缝隙处流失，提升焖烤过程的热量利用率。烤网的承载能力按照单次烤制5kg食材的载荷设计，栅条的直径与排布间距经过受力校核，放置重物时不会出现明显变形，炭架的承重按照单次填充3kg木炭的载荷设计，长时间高温灼烧下不会出现结构塌陷。侧部排烟口的导流结构做了圆弧过渡处理，烟气排出时不会直吹操作方向，可引导烟气向侧上方扩散，提升操作时的舒适度。上盖内侧做了圆弧过渡的导流面，焖烤过程中产生的冷凝水会沿着内侧壁流回箱体下部的接水结构，不会直接滴落在食材上影响烹饪效果。
