快速压紧式手动肘节夹钳结构设计

　　在机床加工、工装定位、小型工件装配的现场场景里，这类手动肘节夹钳的出镜率一直很高，很多做非标工装的工程师在做工位治具的时候，第一时间会想到用这类结构来实现快速压紧。它的核心用途就是在工件加工、检测、装配过程中，对工件施加稳定的垂直压紧力，避免工件在受力过程中出现位移、翘曲，相比传统的螺栓压紧、压板锁紧，它的操作效率要高很多，单次锁紧和松开的动作只需要扳动一次手柄，不需要反复拧动螺母，在小批量多品种的加工工位上，能大幅减少装夹辅助时间。从结构原理上来说，它利用的是肘节机构的死点锁止特性，当手柄扳动到锁紧位置时，连杆机构刚好越过死点，这时候哪怕压头受到工件的反向反作用力，机构也不会自行松脱，不需要额外的锁紧结构就能保持稳定的压紧力，

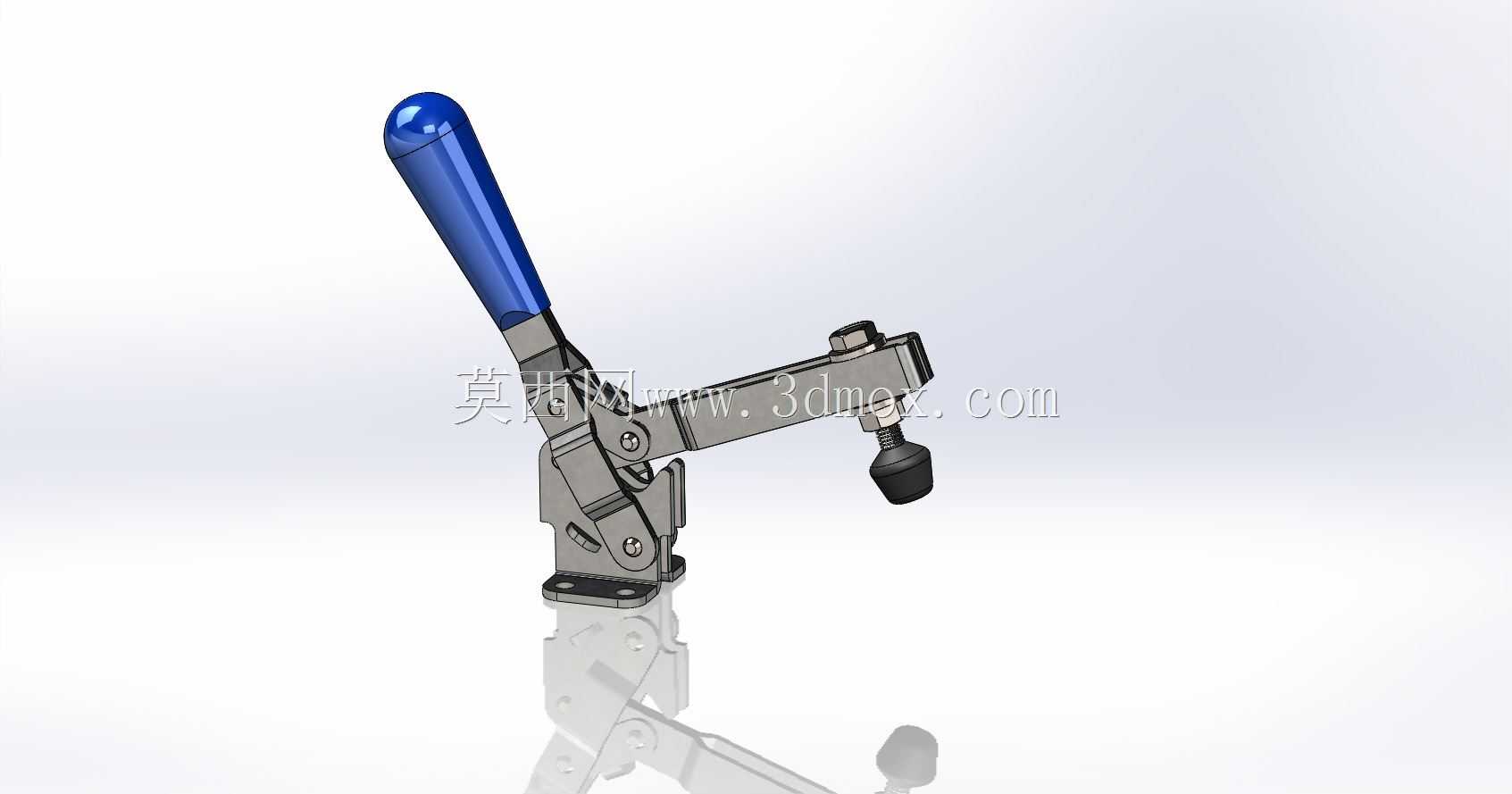

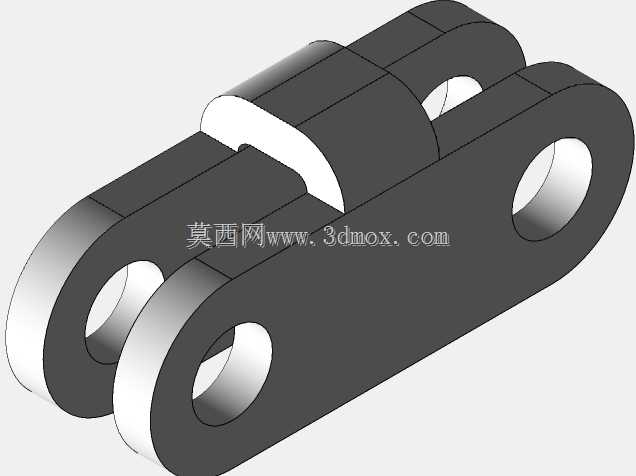

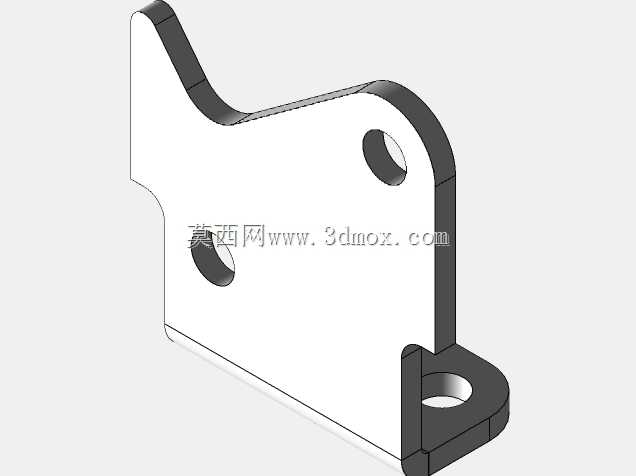

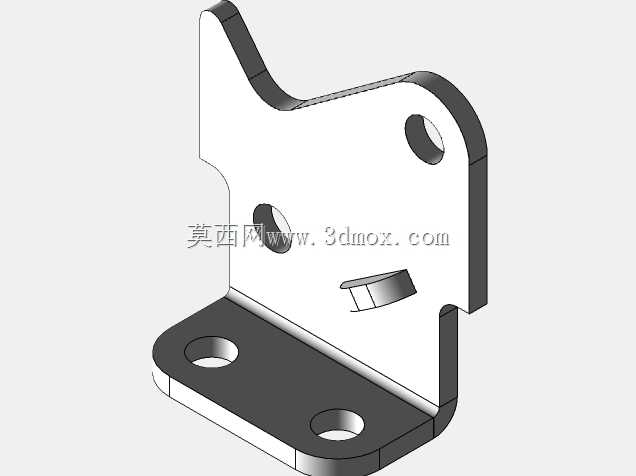

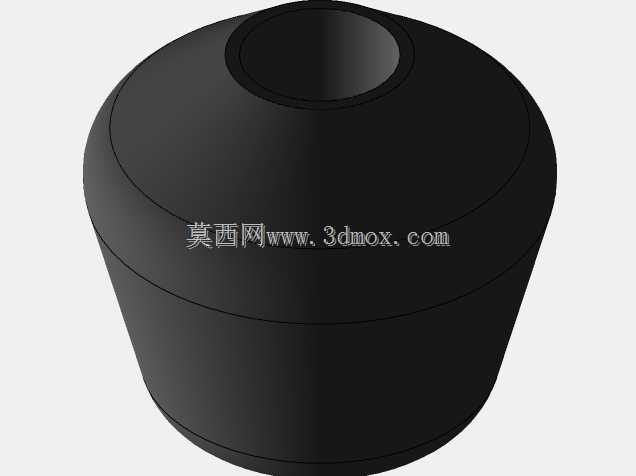

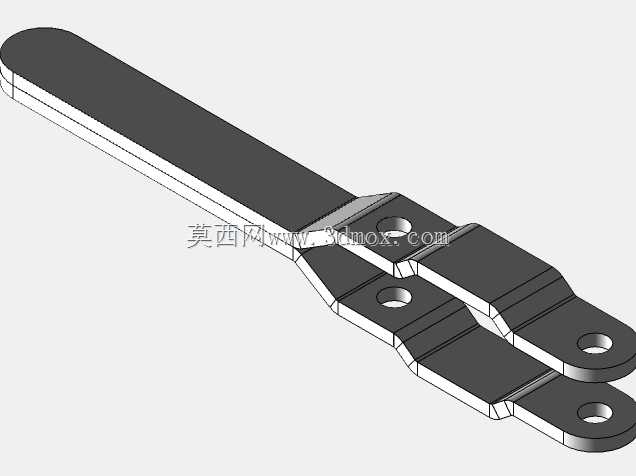

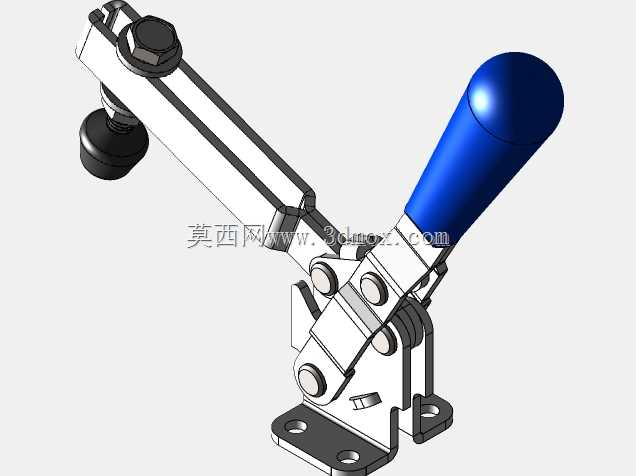

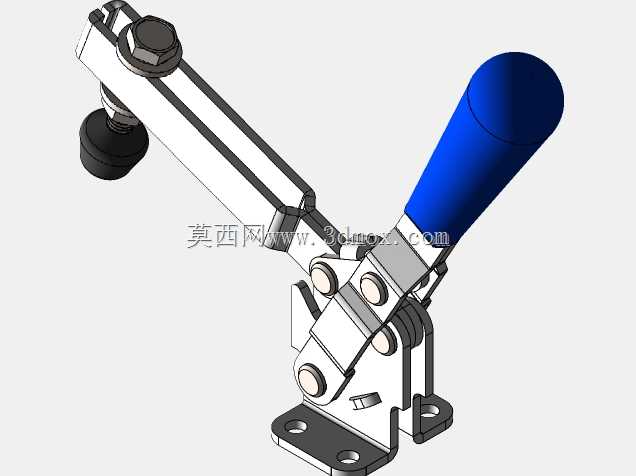

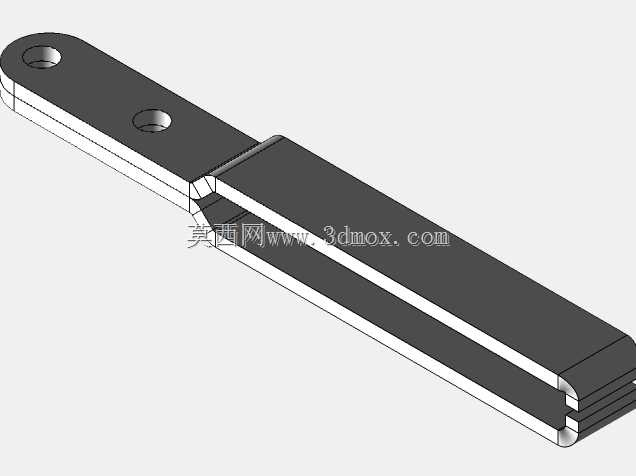

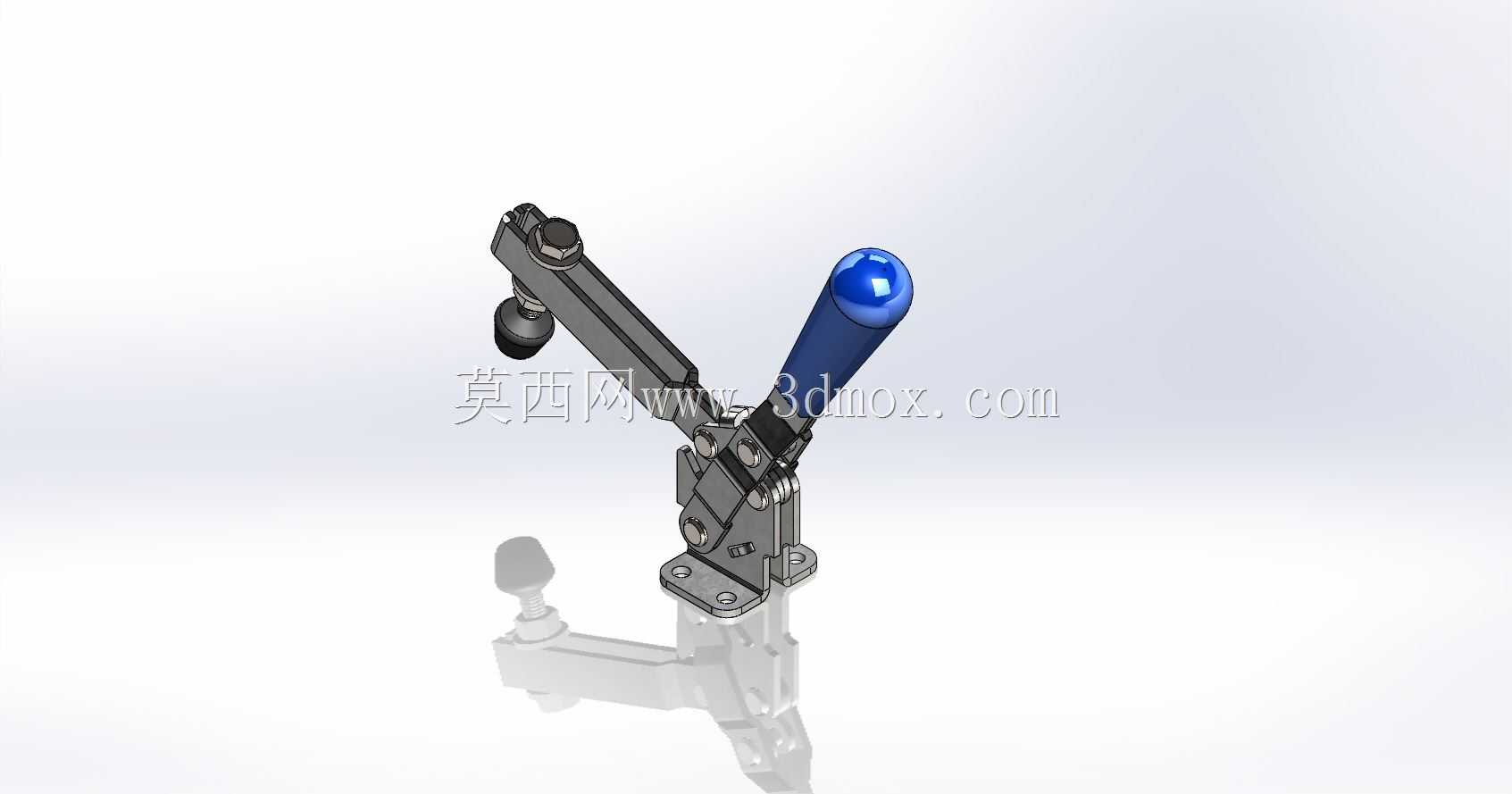

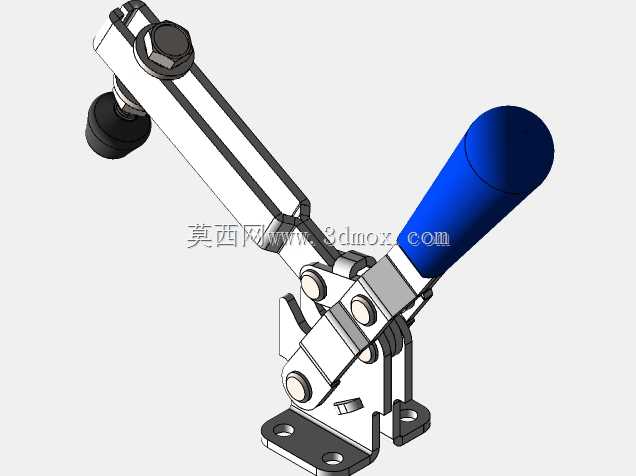

　　这也是这类夹钳可靠性高的核心原因。设计这类夹钳的时候，首先要考虑的是力的传递路径，从蓝色的绝缘手柄开始，人手施加的扳动力通过第一级连板传递到中间的铰接转轴，再通过第二级连杆带动压臂做圆弧摆动，最终压头垂直压在工件表面，整个力的放大倍数是经过计算的，正常成年人单手施加的扳动力，经过连杆机构放大后，压头端能输出几百牛的压紧力，足够应对大多数薄板件、小型机加工件的装夹需求。安装边界上，这类夹钳的底座是带两个安装孔的法兰式结构，安装时只需要在工装基板上打两个对应孔径的安装孔，用内六角螺栓就能把夹钳牢牢固定在基板上，底座的安装面做了铣平处理，能保证安装后夹钳的垂直度，不会出现压头偏斜的情况。压头部分采用的是可调式橡胶压头，

　　压头的螺杆可以旋转调整伸出长度，适配不同高度的工件压紧需求，橡胶端头还能避免压伤工件表面，针对表面要求高的铝件、塑料件也能直接使用，不会留下压痕。实际使用的时候要注意，这类夹钳的压紧行程是固定的，压臂的摆动角度大概在60度左右，设计工装的时候要预留足够的操作空间，保证手柄扳动的时候不会和周边的工装、刀具产生干涉，尤其是在机床工作台上使用的时候，要提前核对刀具的走刀路径，避免加工过程中刀具撞到夹钳本体。另外铰接部位的间隙设计也很关键，既要保证各个转轴转动灵活没有卡滞，又不能有太大的间隙导致压紧时出现晃动，所有铰接销轴都做了淬火处理，表面硬度足够，长期反复扳动也不会出现磨损松旷的情况，能保证长期使用的精度稳定性。

　　很多做焊接工装的场景也会用到这类夹钳，因为焊接的时候工件会受热变形，这类夹钳的死点锁止结构能持续保持压紧力，不会因为工件的轻微变形就出现松脱，相比气动夹具来说，它不需要接气源，不受现场气路布局的限制，在一些零散的工位、户外临时作业的场景下使用更加灵活。还有一些电子装配的工位，会用这类夹钳来做PCB板的测试治具压紧，压头的橡胶材质不会刮伤电路板表面，快速开合的特性能大幅提升测试工位的操作效率。设计三维模型的时候，要把各个铰接部件的配合间隙做准确，模拟实际扳动过程中的运动轨迹，验证压头的行程范围是否符合设计要求，还要核对安装孔的位置尺寸、底座的外形尺寸，保证模型导出后能直接用于工装的整体设计，不需要二次调整尺寸。另外手柄部分的包胶结构也要做出来，实际使用的时候包胶能增加摩擦力，手上沾了切削液或者油污的时候也不会打滑，操作起来更顺手，同时包胶的绝缘特性在一些电焊作业的场景下，还能避免触电风险。整个夹钳的结构没有复杂的曲面，所有零部件都是常规的机加工件和标准件，加工难度低，后期维护也很方便，如果铰接部位出现磨损，只需要更换对应的销轴就能恢复精度，不需要整体更换夹钳，使用成本很低。
