普通卧式平行车床实体结构三维建模

　　平行车床作为金属切削加工领域应用最广泛的通用设备之一，在中小批量零件加工、机修车间配做零件、职业院校实训教学场景中承担着核心加工职能，可完成外圆、内孔、端面、螺纹、锥面、成型回转面等多类特征的切削加工，适配轴类、盘类、套类等多种回转体零件的加工需求，加工精度覆盖IT7-IT8级，表面粗糙度可达到Ra1.6-3.2μm，能满足绝大多数常规机械零件的粗加工、半精加工工序要求。

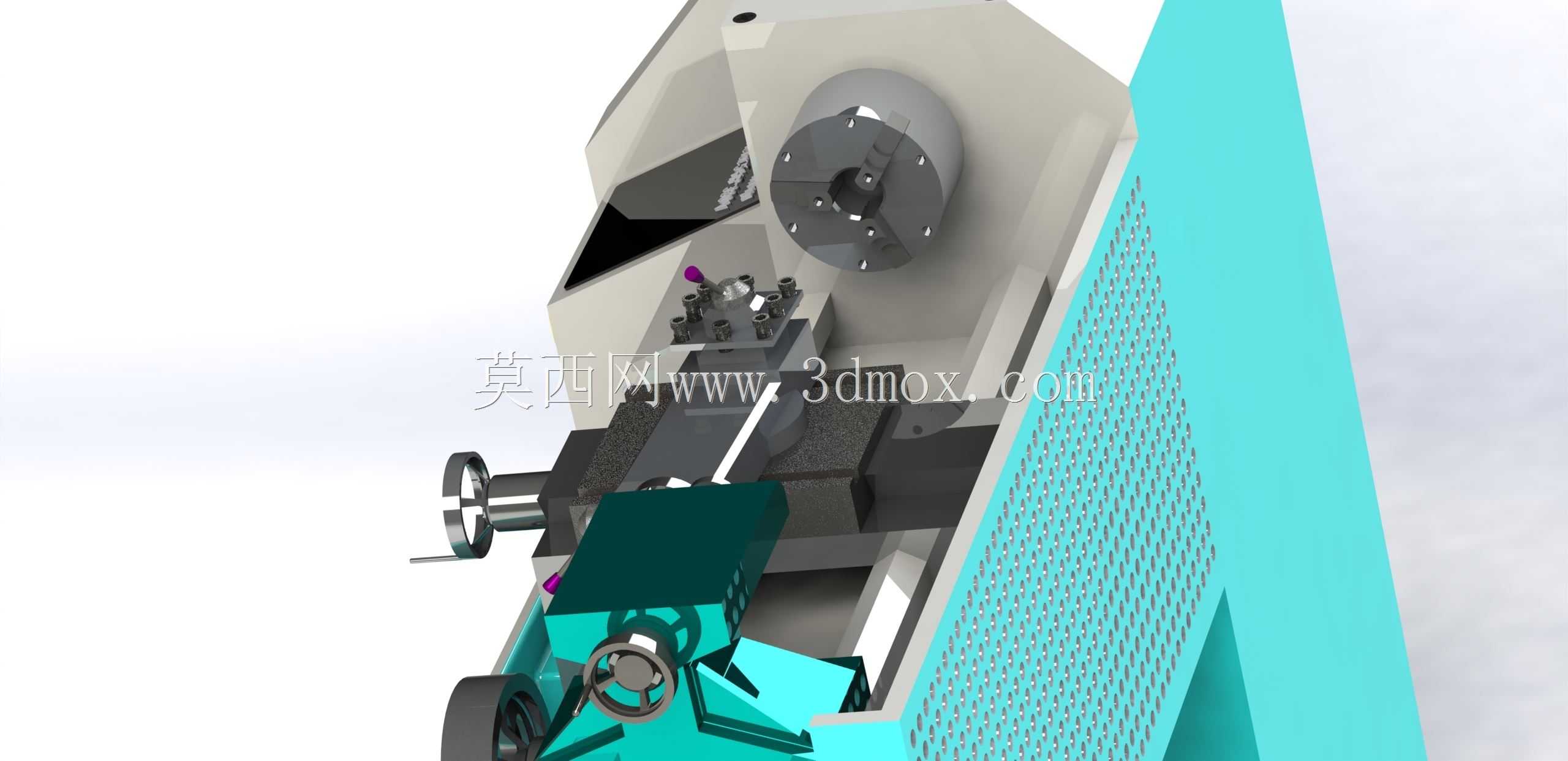

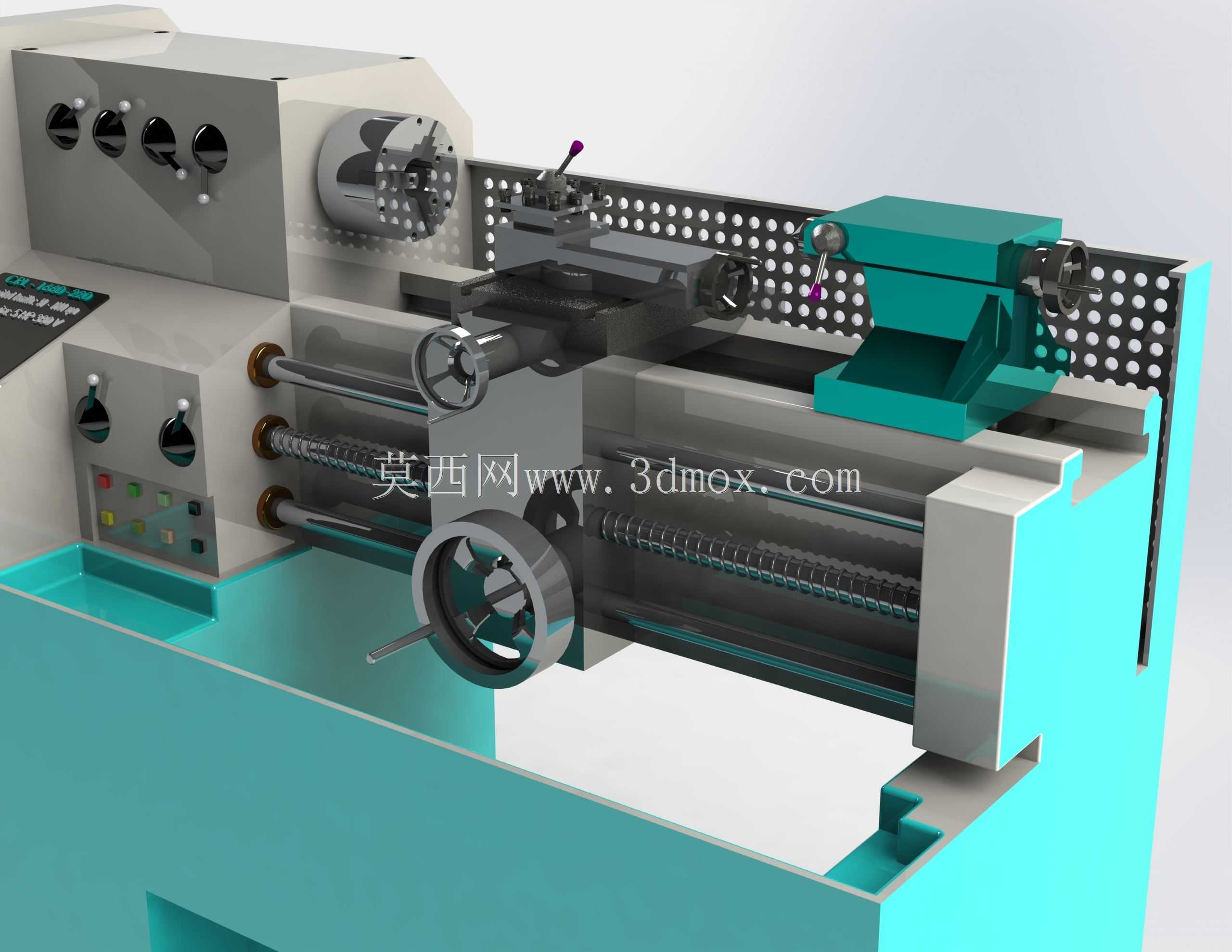

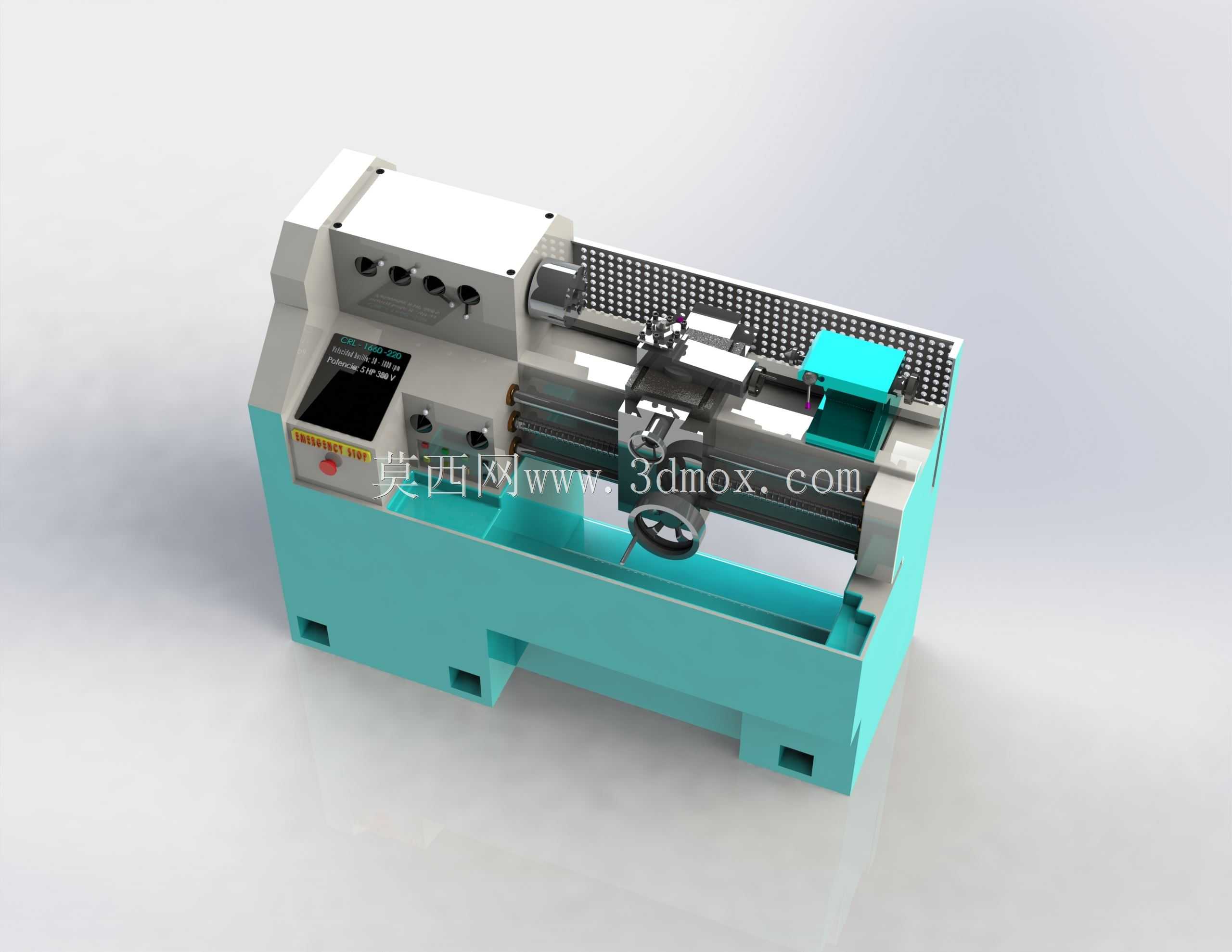

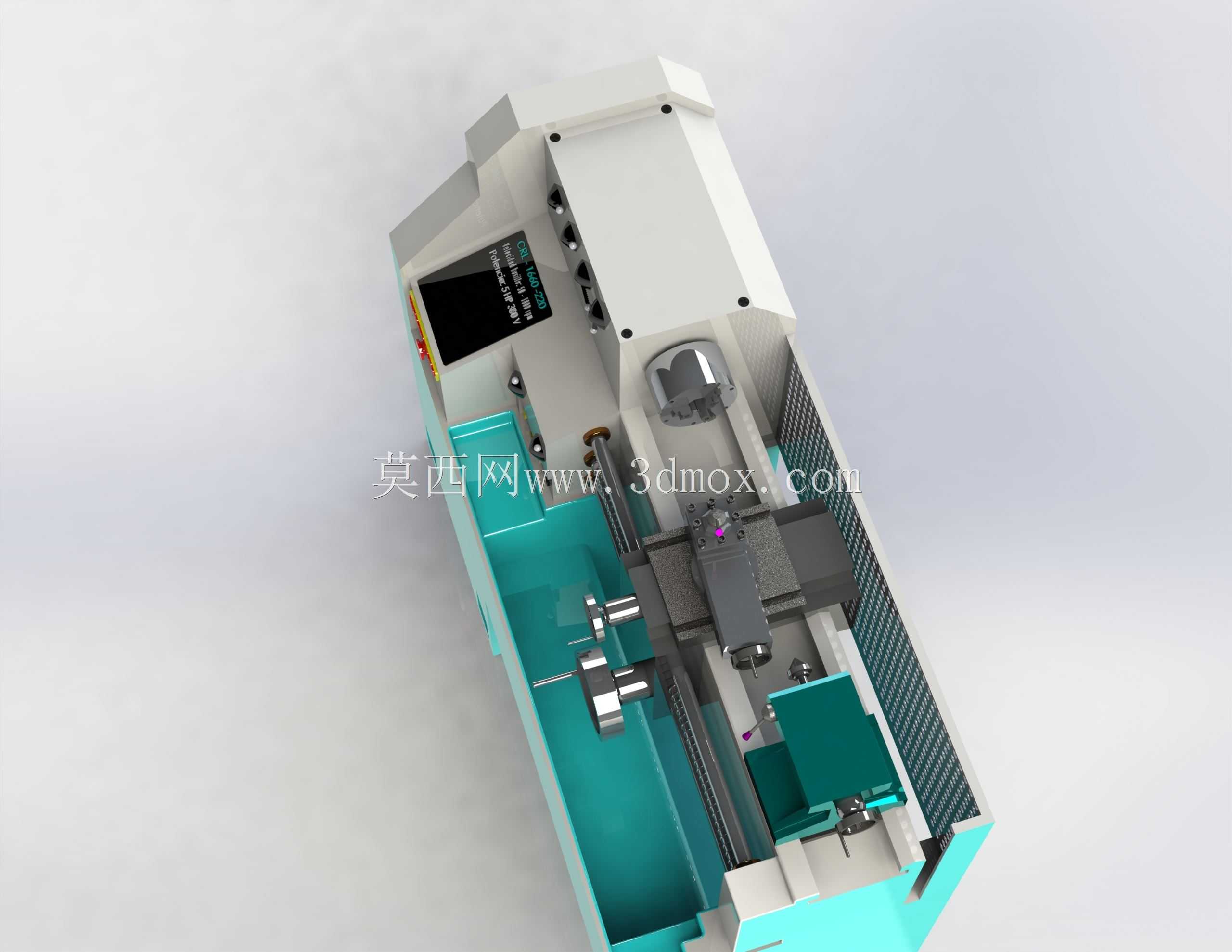

　　从结构设计逻辑来看，这款平行车床采用分体式模块化布局，床身作为整机的安装基准，采用箱型筋板结构设计，底部预留三个可调垫铁安装位，可适配车间混凝土地面的安装调平需求，床身导轨采用山形与平导轨组合布局，既保证了纵向进给的导向精度，又能承受切削过程中的径向切削分力，避免导轨出现偏载磨损。主轴箱布置在床身左侧，内部集成主轴组件、变速传动机构，主轴前端采用短锥法兰式结构，可快速适配三爪自定心卡盘、四爪单动卡盘、花盘等多种装夹夹具，最高转速适配常规碳钢、有色金属的切削线速度要求，主轴通孔可穿过长棒料，适配长轴类零件的贯穿加工需求。

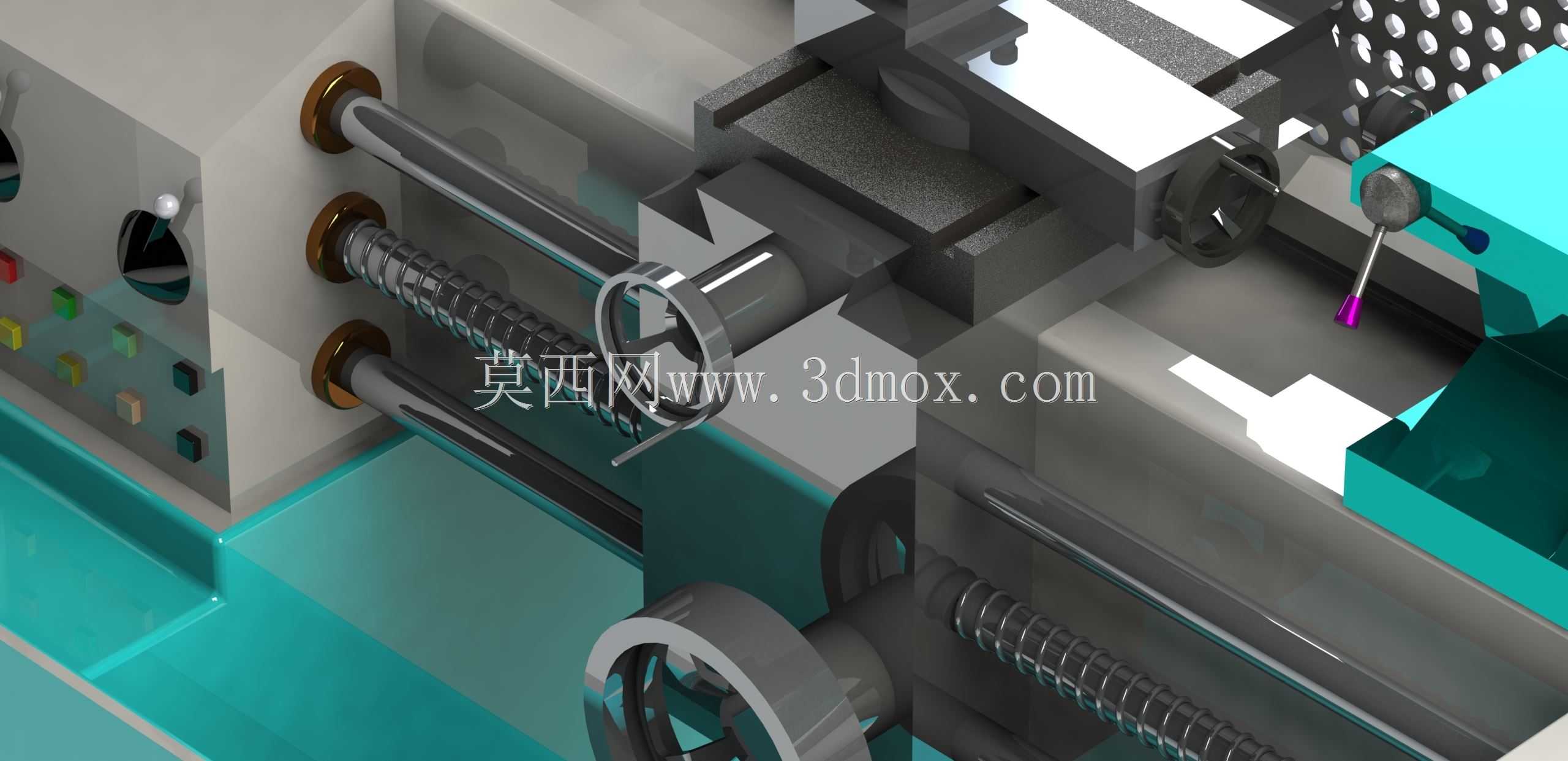

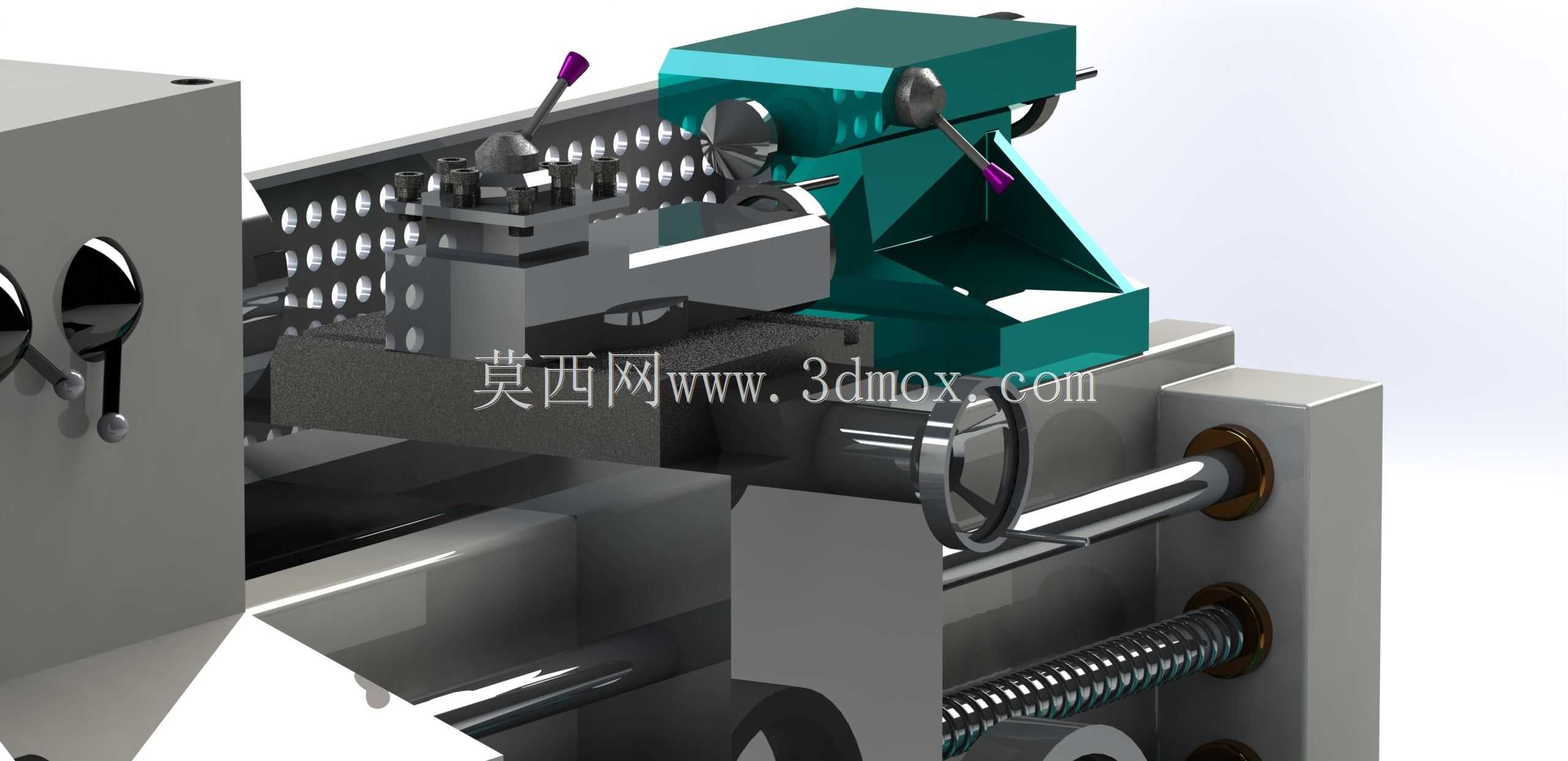

　　进给箱布置在主轴箱下方，通过挂轮机构与主轴输出端连接，可实现进给量、螺距的多级调整，将动力传递至溜板箱；溜板箱搭载纵向、横向进给的离合与换向机构，可实现手动进给、机动进给的快速切换，同时配备过载保护机构，切削载荷超过阈值时自动断开进给传动，避免传动齿轮、丝杠出现崩齿损坏。刀架部分采用四方回转结构，可同时装夹四把不同用途的切削刀具，加工过程中可通过旋转刀架快速换刀，减少换刀辅助时间；刀架下方的中滑板、小滑板分别实现横向、纵向的微量进给，可完成锥面、端面的精准切削调整。尾座布置在床身右侧导轨上，可沿导轨纵向调整位置并锁紧，顶尖可通过手轮实现轴向进给，既可以支撑长轴类零件的加工端，避免长轴切削时出现颤振、让刀，也可以换装钻头、铰刀等孔加工刀具，完成轴类零件端面的中心孔、内孔加工工序。

　　床身右侧的冷却系统集成切削液存储箱、冷却泵、出液管路，切削时可将切削液精准喷射到刀具与工件的切削接触区域，带走切削产生的热量，降低刀具磨损，同时冲除切削产生的切屑，避免切屑刮伤已加工表面。床身底部采用整体式斜置接屑结构，切屑可沿斜面滑落至集屑区域，方便操作人员定期清理切屑，减少切屑堆积对导轨、传动部件的磨损影响。操作面板布置在主轴箱前侧，集成主轴启停、正反转、变速操作手柄，进给量调整手柄，急停按钮等操作元件，操作人员站在床身前侧即可完成所有常规加工操作，操作行程符合人机工程学要求，减少长时间操作的疲劳感。

　　建模过程中严格按照实体工件的实际装配关系搭建特征树，床身的导轨面安装基准、主轴箱的装配定位止口、溜板与导轨的配合面、尾座的锁紧机构均按照实际配合公差做了特征简化，既保证了模型的装配干涉检查有效性，又避免了过于细碎的工艺特征导致模型冗余。整机的安装边界尺寸适配常规中小型机加工车间的设备布局要求，设备后侧预留电机、电气柜的安装与维护空间，左侧、右侧预留棒料穿过、工件吊装的操作空间，无需额外改造车间布局即可完成设备安装就位。从实际应用角度出发，这类平行车床的结构通用性极强，通过加装数控改造套件可升级为简易数控车床，也可通过加装跟刀架、中心架完成细长轴类零件的加工，适配不同规模加工场景的柔性需求。
