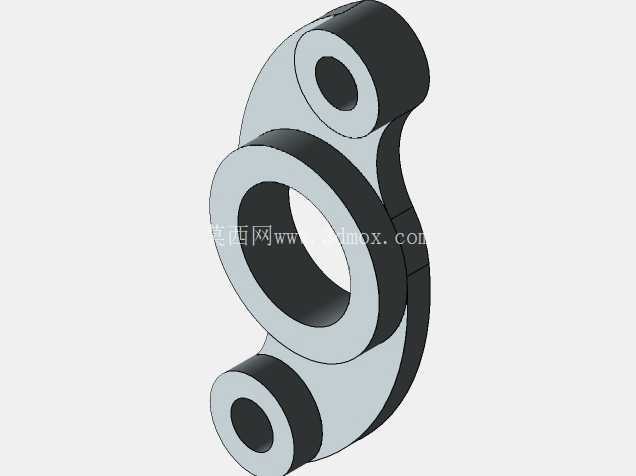

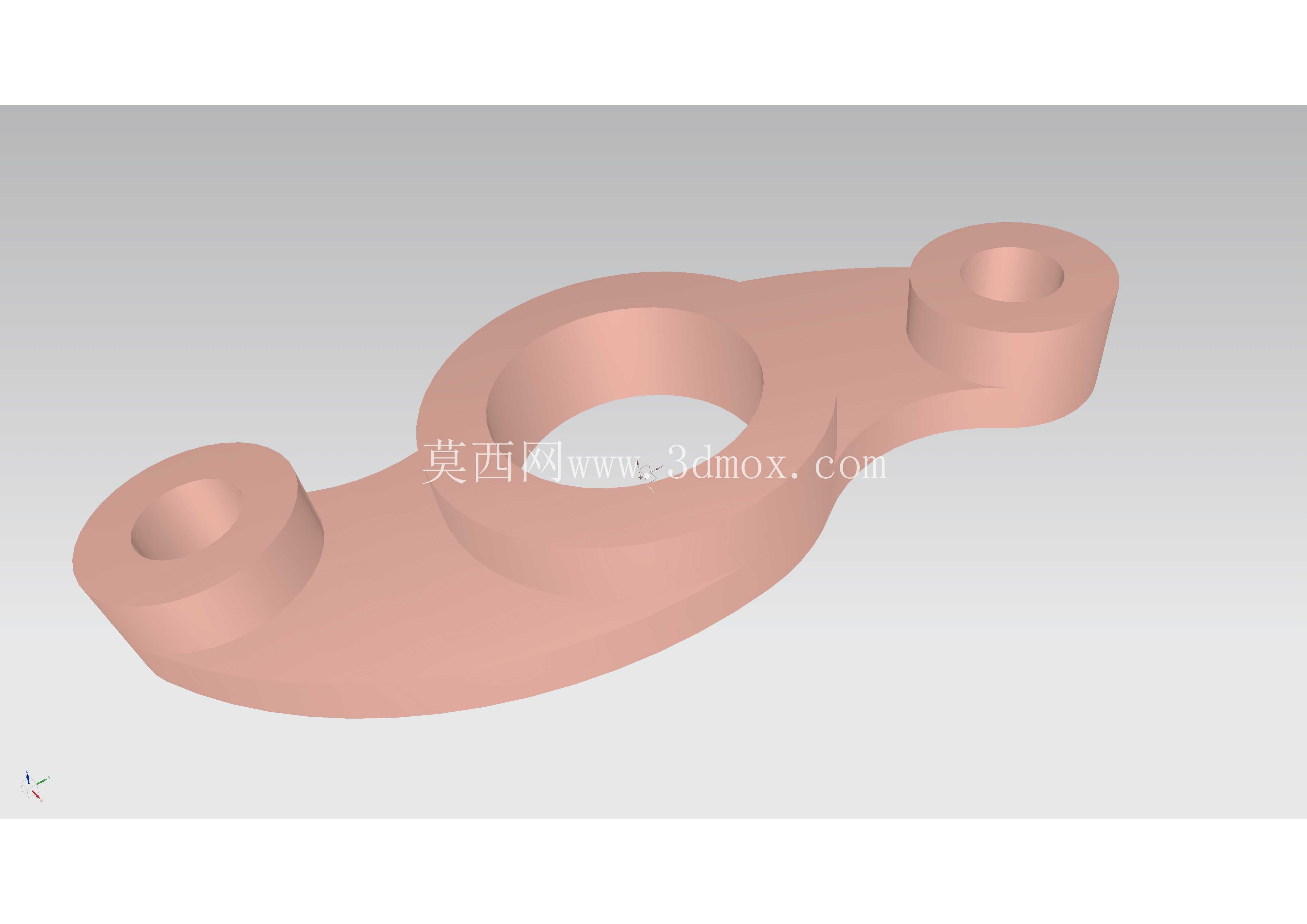

这类三孔铰接摇臂结构件,在轻工自动化输送线、小型工装夹具的连杆传动组里应用十分广泛,核心作用是在两个固定铰接点之间传递往复摆动力,同时通过中间的大孔径安装位配套轴套或者轴承,承接外部驱动件的动力输入,完成预设角度范围内的摆动动作,常见于小型凸轮连杆机构、气动摆台配套的传动组件、包装设备的料仓启闭联动结构中,属于小载荷传动链路里的核心受力连接件。
从结构设计逻辑来看,三个安装孔的同轴度、孔位之间的中心距公差是整个零件的核心管控指标,两端的小孔径安装位主要用于配套圆柱销或者小规格铰接螺栓,和设备机架上的固定支座、末端执行件的连接端形成铰接副,设计时孔内壁预留了0.2mm的公差余量,方便后续压装自润滑铜套,降低长期往复摆动产生的磨损量,避免铰接位置出现旷量导致整个传动链路的动作精度下降。中间的大孔径位是动力输入的承接位置,孔径比两端小孔大出近一倍,能够配套更大规格的传动轴或者偏心凸轮,在传递扭矩时可以分散孔壁的受力,减少应力集中的风险。
零件的主体连接臂采用了平滑的弧形过渡结构,没有采用直角连接的设计,一方面是为了规避直角位置的应力集中问题,在零件承受摆动方向的交变载荷时,弧形过渡段可以让应力沿着臂身均匀分散,不会在拐角位置出现应力峰值导致零件断裂;另一方面弧形的臂身轮廓可以在摆动过程中避开周边的其他零部件,减少运动干涉的风险,设计时已经通过运动仿真验证了整个摆动行程内,臂身和周边固定件的最小间隙保持在3mm以上,满足常规机械设备的安全间隙要求。
从安装边界来看,零件整体的厚度均匀,三个安装孔的端面都做了0.5mm的倒角处理,既可以去除机加工产生的毛刺,也能在安装轴套、连接销的时候起到导向作用,降低装配难度。臂身的非配合面没有做额外的精加工要求,只需要去除飞边毛刺即可,配合面也就是三个孔的内壁粗糙度要求达到Ra1.6,满足压装轴套的配合精度要求。零件的材质选型适配场景很灵活,如果是用于普通低速轻载的工装场景,可以选用6061铝合金加工,重量轻且加工成本低;如果是用于有一定冲击载荷的设备传动位,可以选用45号钢做调质处理,表面做发黑防锈,强度能够满足长期往复摆动的受力要求。
在实际建模过程中,这类零件的建模逻辑需要优先锁定三个孔的中心坐标,先完成三个孔位的草图绘制,确认中心距尺寸完全符合传动链路的运动行程要求后,再通过拉伸命令生成主体的基础轮廓,之后对臂身的过渡位置做倒圆角处理,最后完成孔口倒角、拔模斜度等细节特征的添加。需要注意的是,这类传动件在建模时要提前考虑加工工艺性,臂身的厚度要保持均匀,避免出现壁厚突变的位置,否则无论是采用机加工还是铸造成型,都容易出现变形或者应力残留的问题,影响零件的最终使用精度。另外三个安装孔的轴线要保证完全平行,垂直于零件的安装基准面,否则装配后会出现铰接卡滞、转动阻力过大的问题,严重时会导致整个传动机构卡死无法正常动作。
这类零件虽然结构不算复杂,但是在整个传动链路里的作用十分关键,孔位的尺寸偏差、臂身的强度不足都会直接影响整套机构的动作稳定性,设计时需要结合实际的载荷大小核算臂身的最小截面厚度,确保在最大摆动力作用下,臂身的变形量控制在0.1mm以内,不会因为弹性变形导致动作位置出现偏差。对于需要频繁往复摆动的应用场景,还可以在中间大孔的位置设计润滑油槽,方便定期加注润滑脂,降低铰接位置的磨损速度,延长零件的整体使用寿命。
