小型台式教学演示车床结构设计

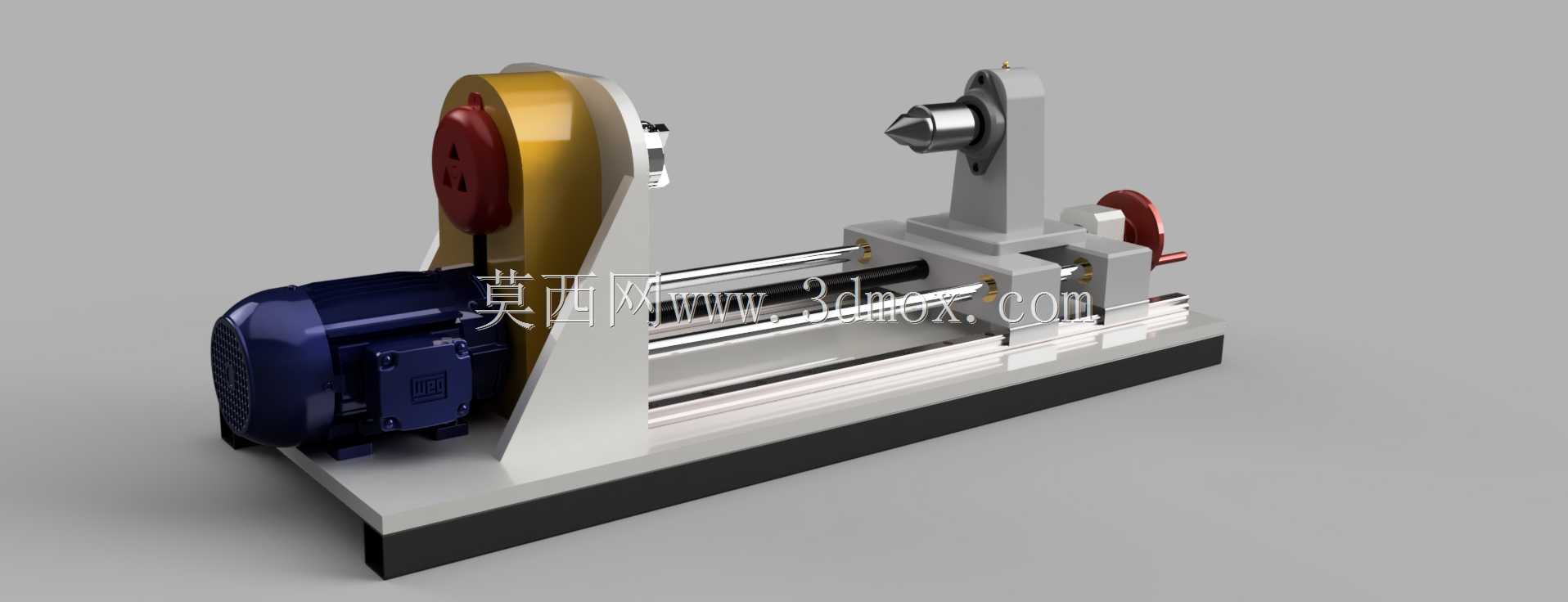

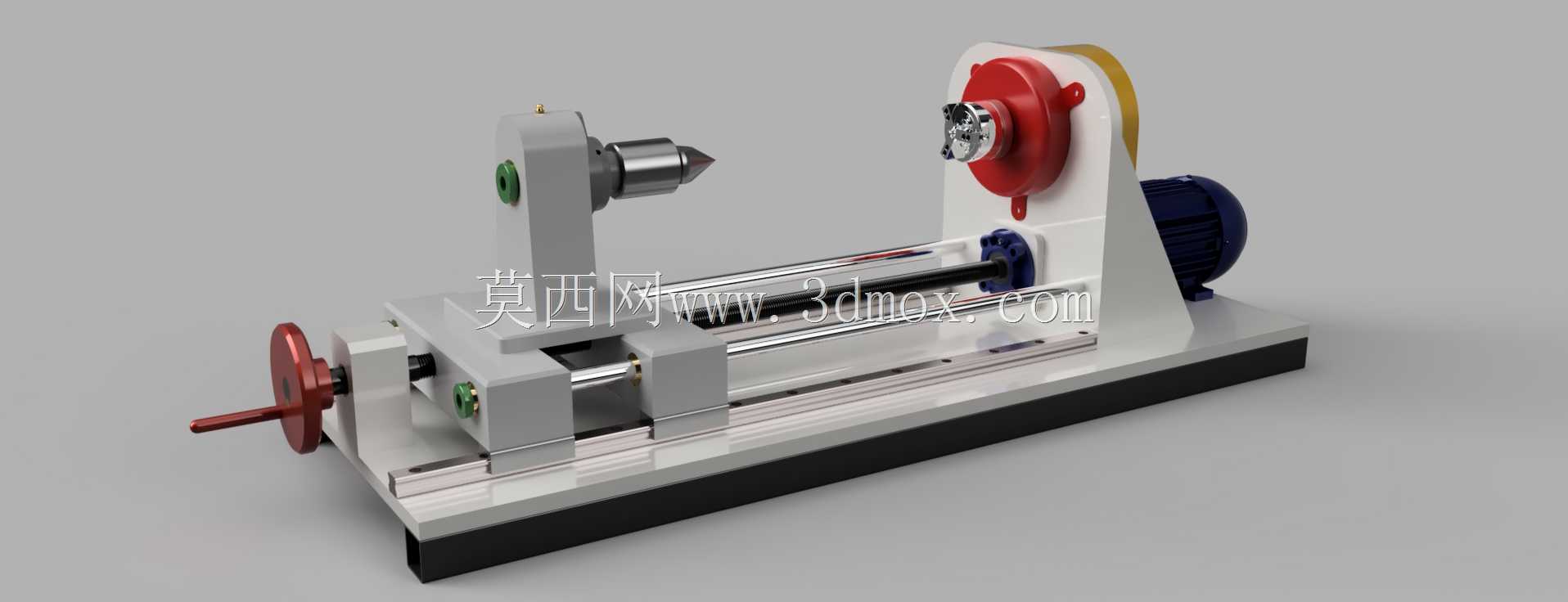

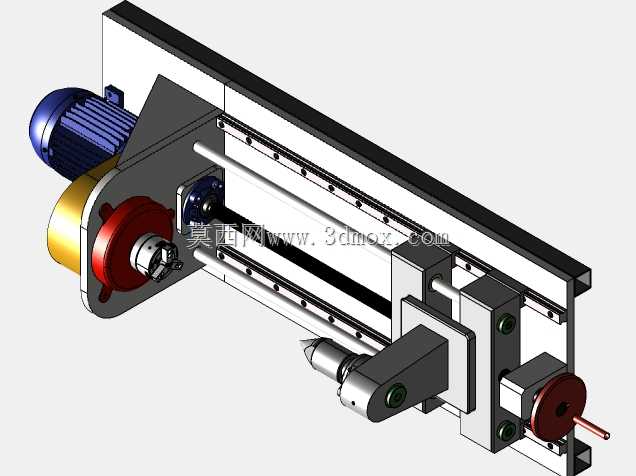

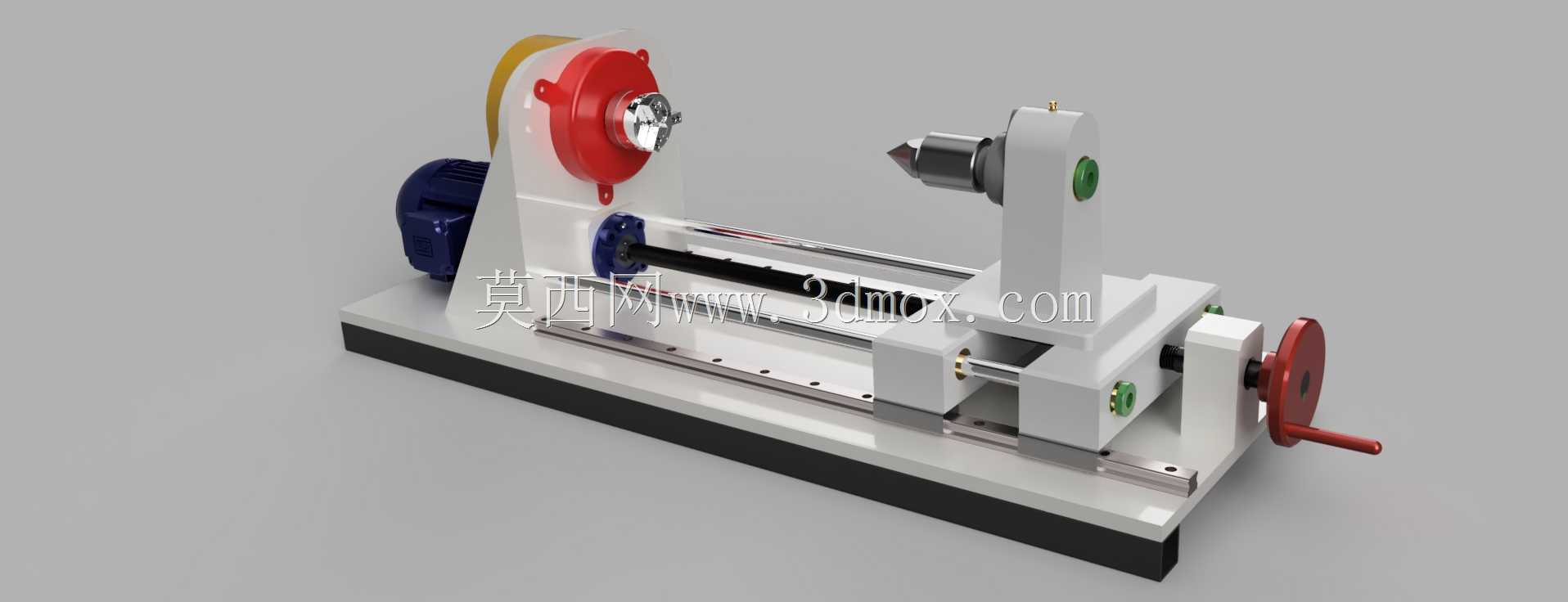

　　这款小型台式车床的结构设计，核心面向职业院校金工实训、机械原理演示以及小型零件单件修配场景，区别于工业生产用的重型落地车床，整体结构做了轻量化适配，安装底座采用加厚钢板铣削加工成型，底部预留四个M8的地脚安装孔，可直接固定在实训台架或者木质工作台上，整体占地长度控制在600mm范围内，宽度不超过250mm，主轴中心高距离底座安装面为120mm，最大可装夹回转直径100mm的棒料工件，适配小型轴类、盘类零件的外圆车削、端面车削、简易内孔加工以及小螺距螺纹车削作业。从结构布局来看，主轴箱部分集成了带轮减速结构，电机通过V型带将动力传递到主轴，主轴前端采用三爪卡盘装夹结构，卡盘连接法兰做了动平衡校准，避免高速回转时出现震颤，

　　主轴后端预留了背轮机构的安装空间，可通过更换带轮配比实现三档转速调节，覆盖低速大扭矩切削到高速精加工的转速区间。尾座部分采用燕尾导轨配合锁紧结构，尾座套筒的锥孔为莫氏2号规格，可安装顶尖、钻头等工装，手轮进给的行程为80mm，尾座整体可沿床身导轨横向偏移一定角度，适配小锥度工件的车削需求。床身部分的导轨采用矩形导轨结构，导轨面做了淬火处理，表面硬度达到HRC45以上，大拖板通过丝杠带动实现纵向进给，中拖板可实现横向进刀，进给手轮上带有刻度盘，每格进给量为0.02mm，可满足常规加工的精度控制要求。设计过程中优先考虑了拆装便捷性，所有传动部件都采用外露式布局，方便教学演示时拆解观察传动路径，各连接部位的紧固件都采用标准件，

　　后期维护更换成本低，电机安装座预留了张紧调节槽，可快速调整V带的张紧力度，避免长期使用后出现打滑丢转的问题。床身两端都设置了行程限位挡块，防止拖板移动超程脱落，操作手轮的握持部分做了滚花处理，手动进给时不易打滑，卡盘外侧配备了可开合的安全防护罩，防止切屑飞溅伤人，同时不影响工件装夹操作。整体结构没有冗余的复杂功能，所有部件的设计都围绕基础车削加工的核心需求展开，传动链短，故障点少，既可以作为机械结构教学的实物演示载体，也能满足小型维修车间、创客空间的小零件加工需求，安装时不需要专门的设备基础，只要工作台面水平度误差不超过0.1mm/m，就能保证加工时的稳定性，进给丝杠采用梯形螺纹结构，具备一定的自锁性能，手动进给时不会出现窜动问题，导轨面之间设置了可调节的镶条，可根据使用磨损情况调整导轨配合间隙，长期使用后也能保持稳定的进给精度。
