F16战斗机外观结构三维数字设计方案

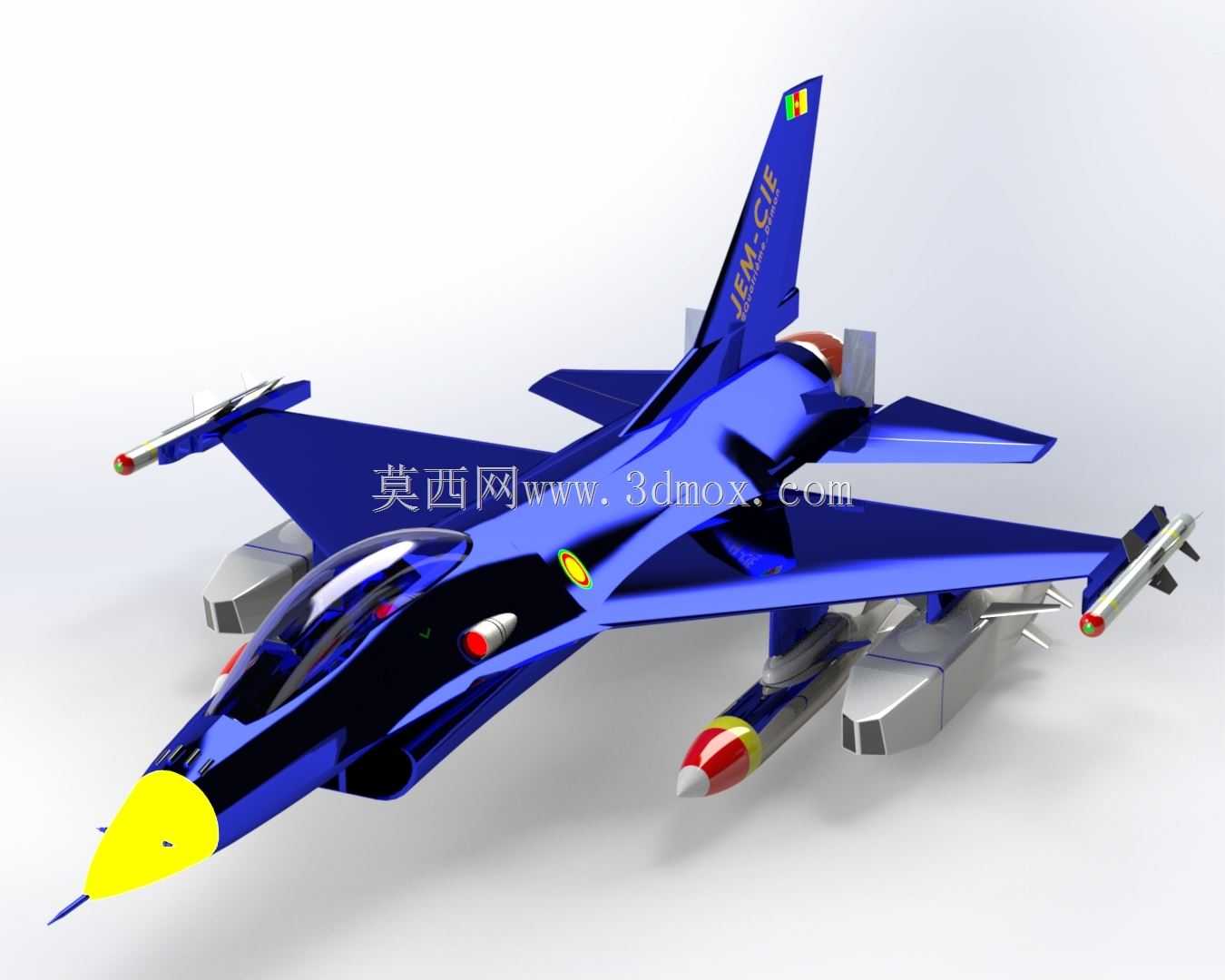

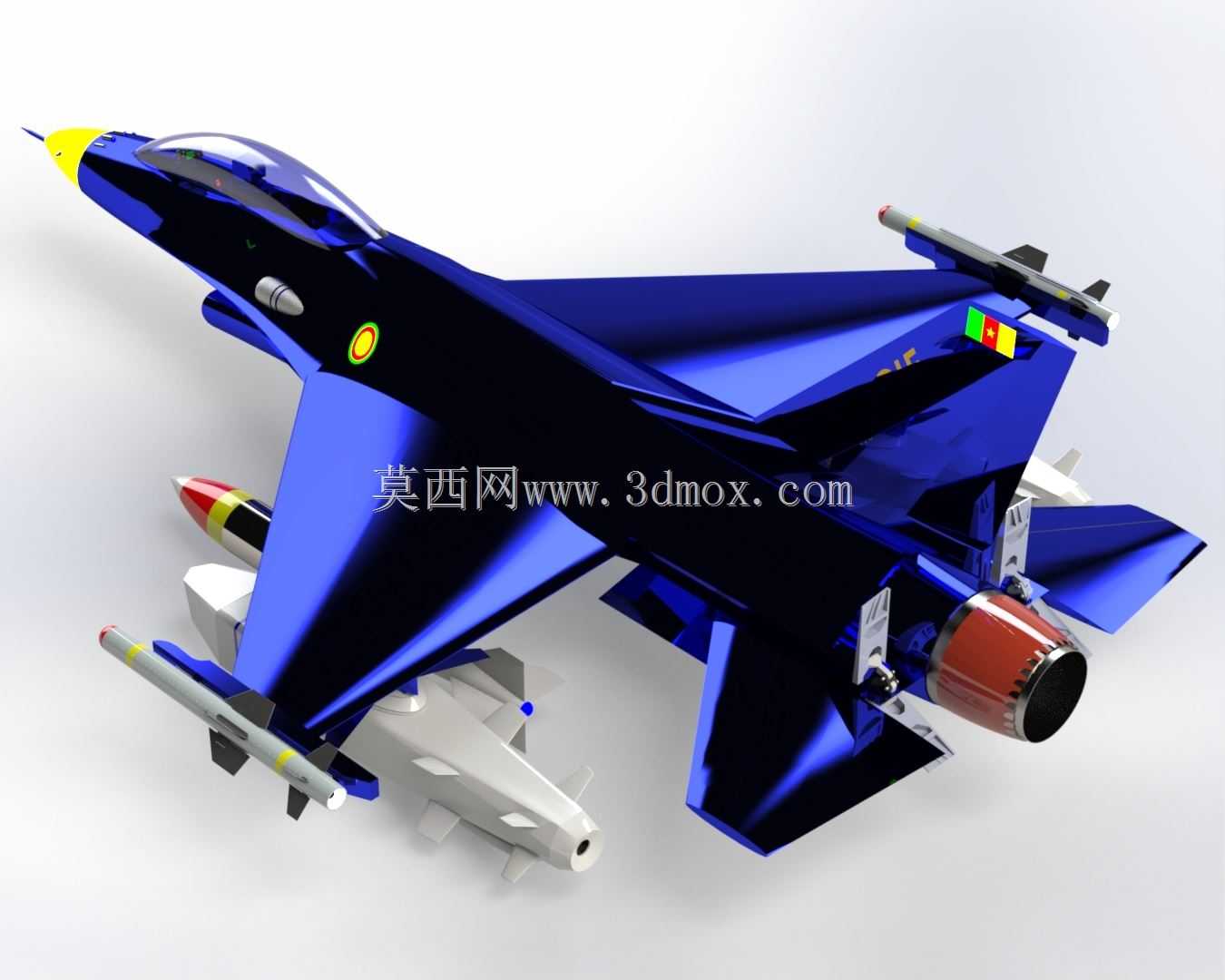

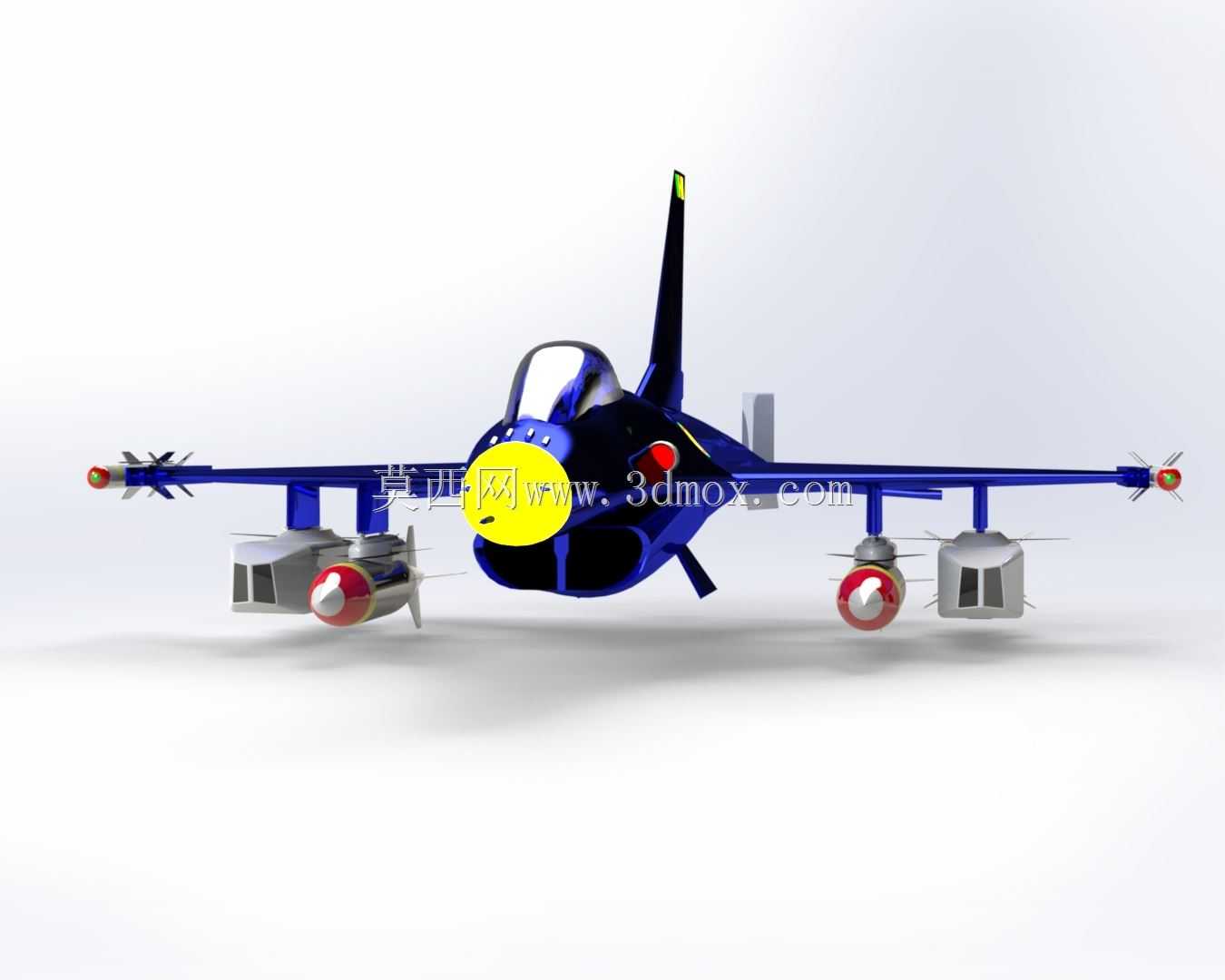

　　本次完成的F16战机三维结构设计，核心围绕轻型多用途战斗机的实际作战使用场景展开，覆盖近距离空中支援、制空权争夺、对地精确打击等典型任务需求，在建模阶段就充分考虑了不同任务构型下的设备布置与气动兼容性。从实际用途出发，该模型完整还原了单引擎轻型战机的布局特征，机身采用翼身融合体设计，边条翼从座舱两侧延伸至主翼根部，在大迎角飞行状态下能够利用边条产生的脱体涡提升主翼升力，改善低速机动与大过载机动时的操控特性，这一设计也是第三代轻型战机的典型气动特征，建模过程中对边条的曲率、翼面扭转角度都做了精准还原，保证气动外形的几何精度符合真实装备的比例关系。

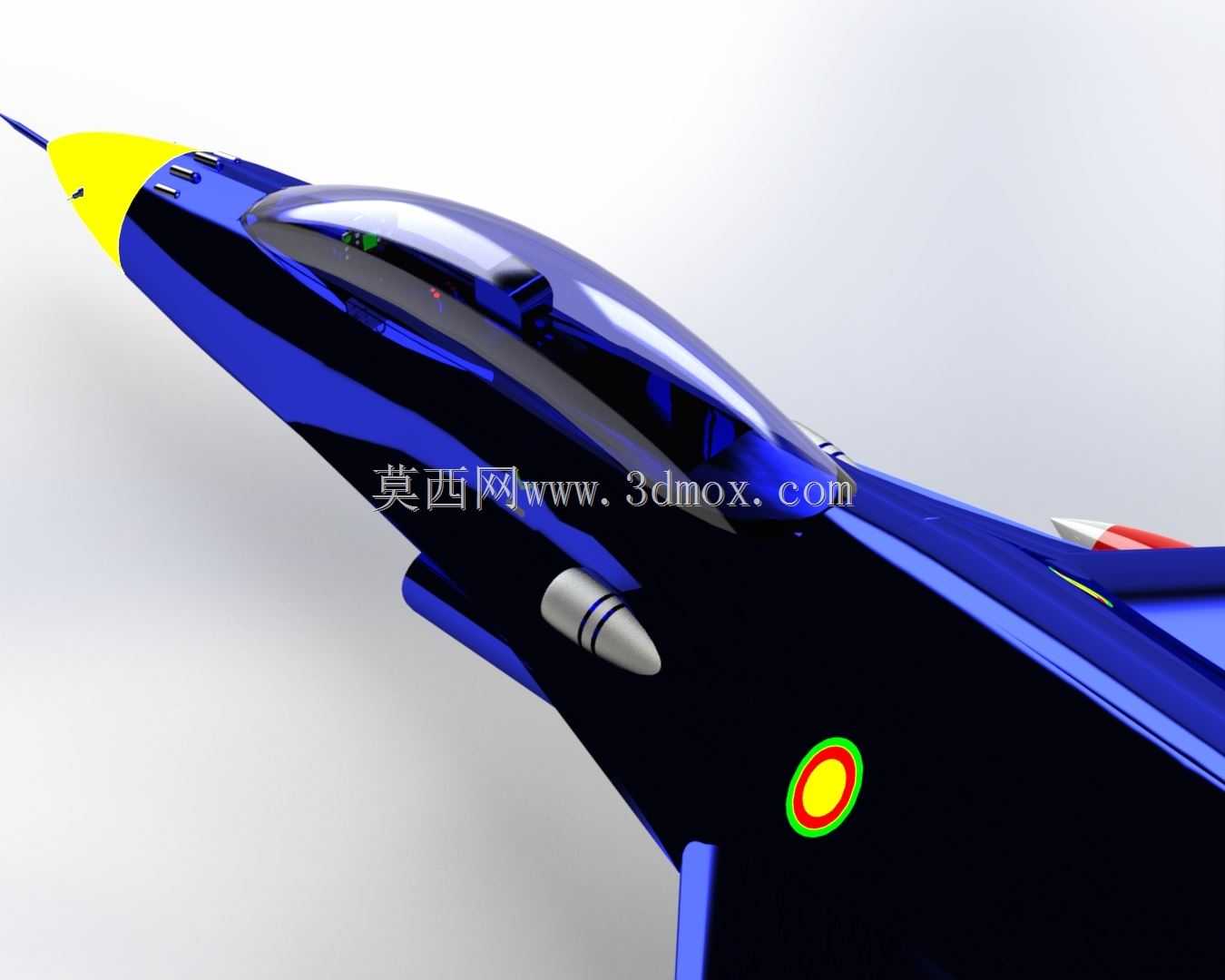

　　在功能特性的还原上，模型完整呈现了战机的全系统布局：机头位置预留了雷达舱的安装空间，尖锐的机头锥采用透波结构对应的外形设计，座舱采用整体式气泡座舱盖的曲面造型，保证飞行员具备360度全向视野，这也是F16战机在近距格斗中具备态势感知优势的重要设计点。机身中部的进气道采用腹部进气布局，建模时还原了进气道与机身的附面层隔道结构，能够避免机身表面的低能量附面层气流进入发动机，保证不同飞行姿态下发动机的进气效率，适配大推力涡扇发动机的工作需求。

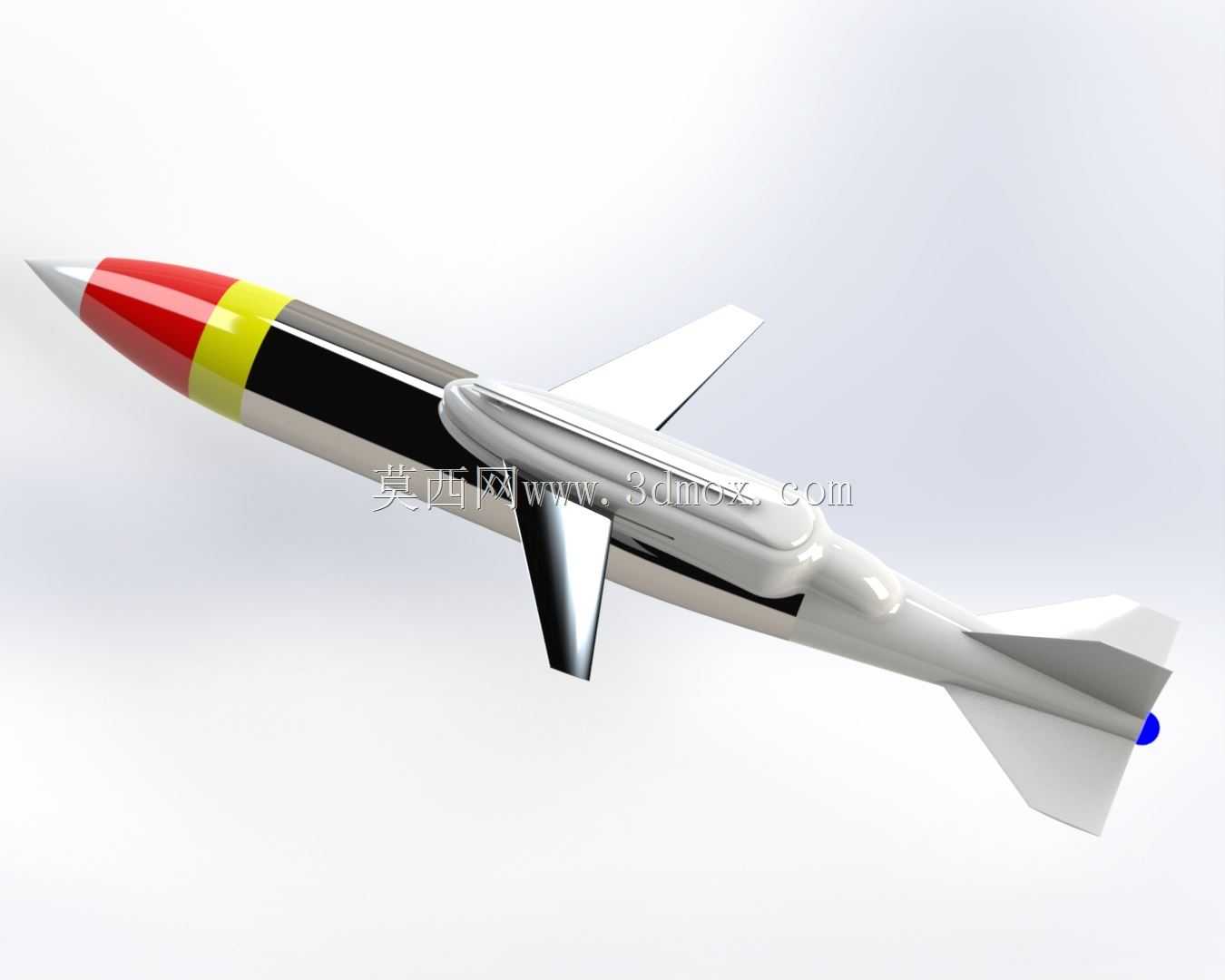

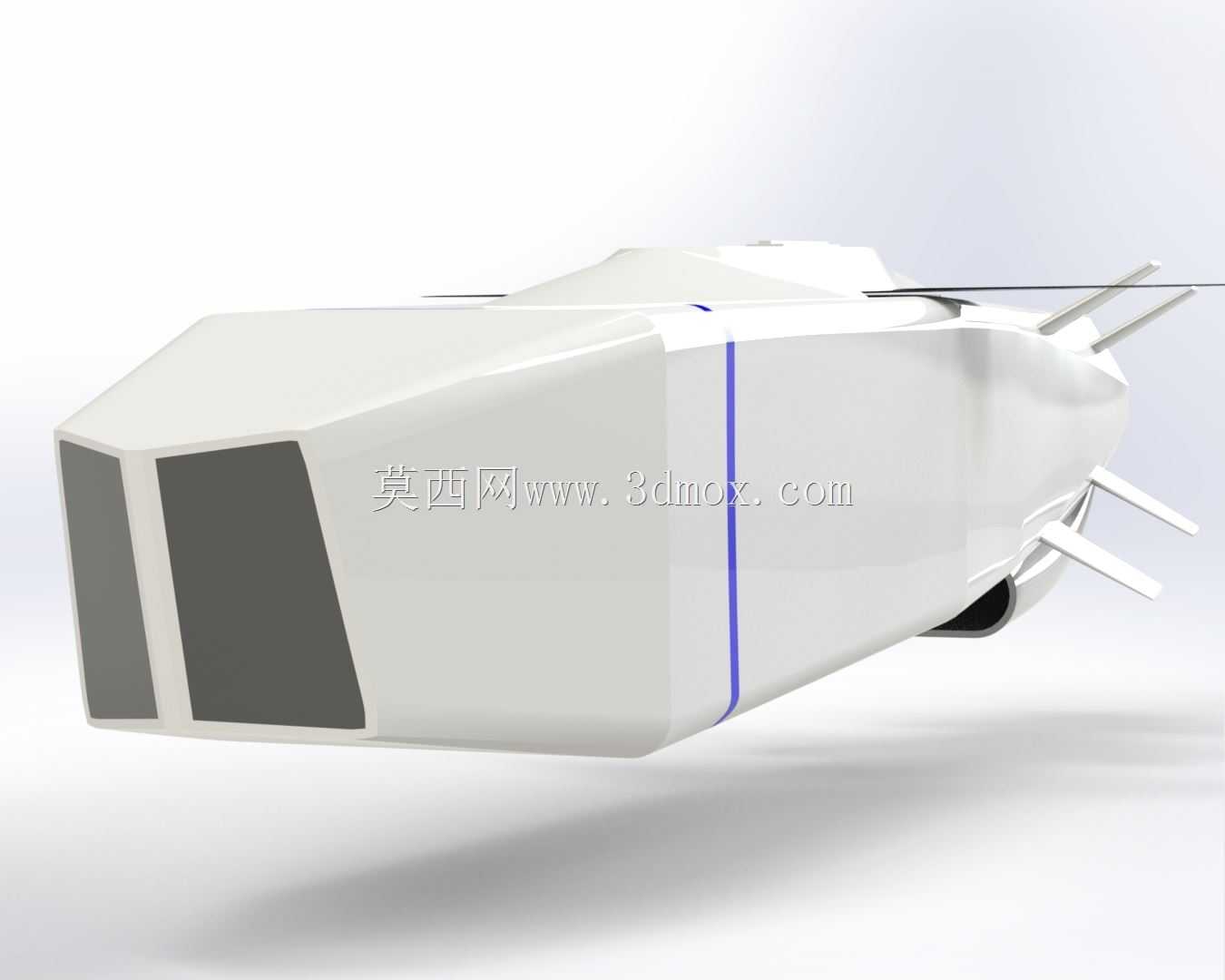

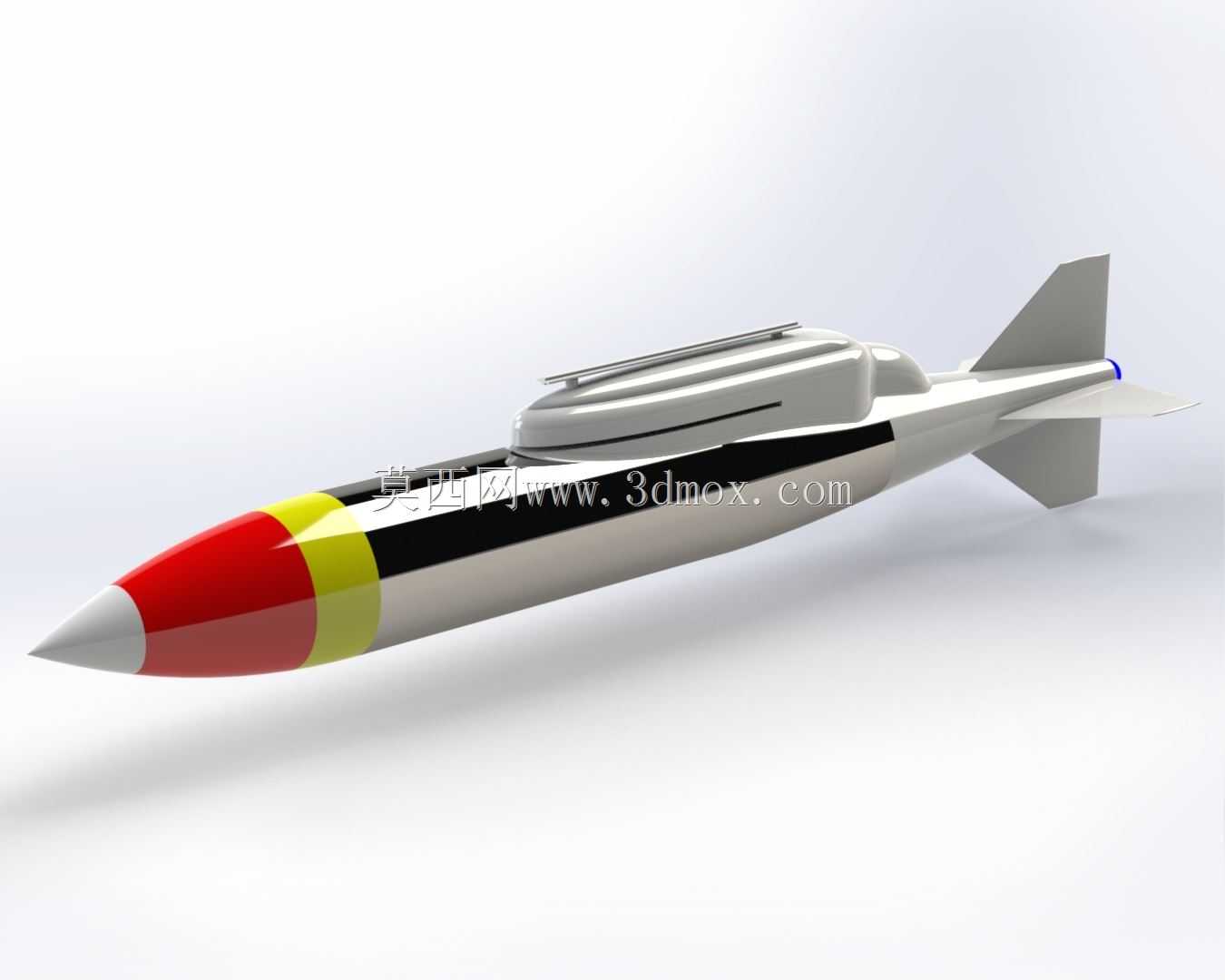

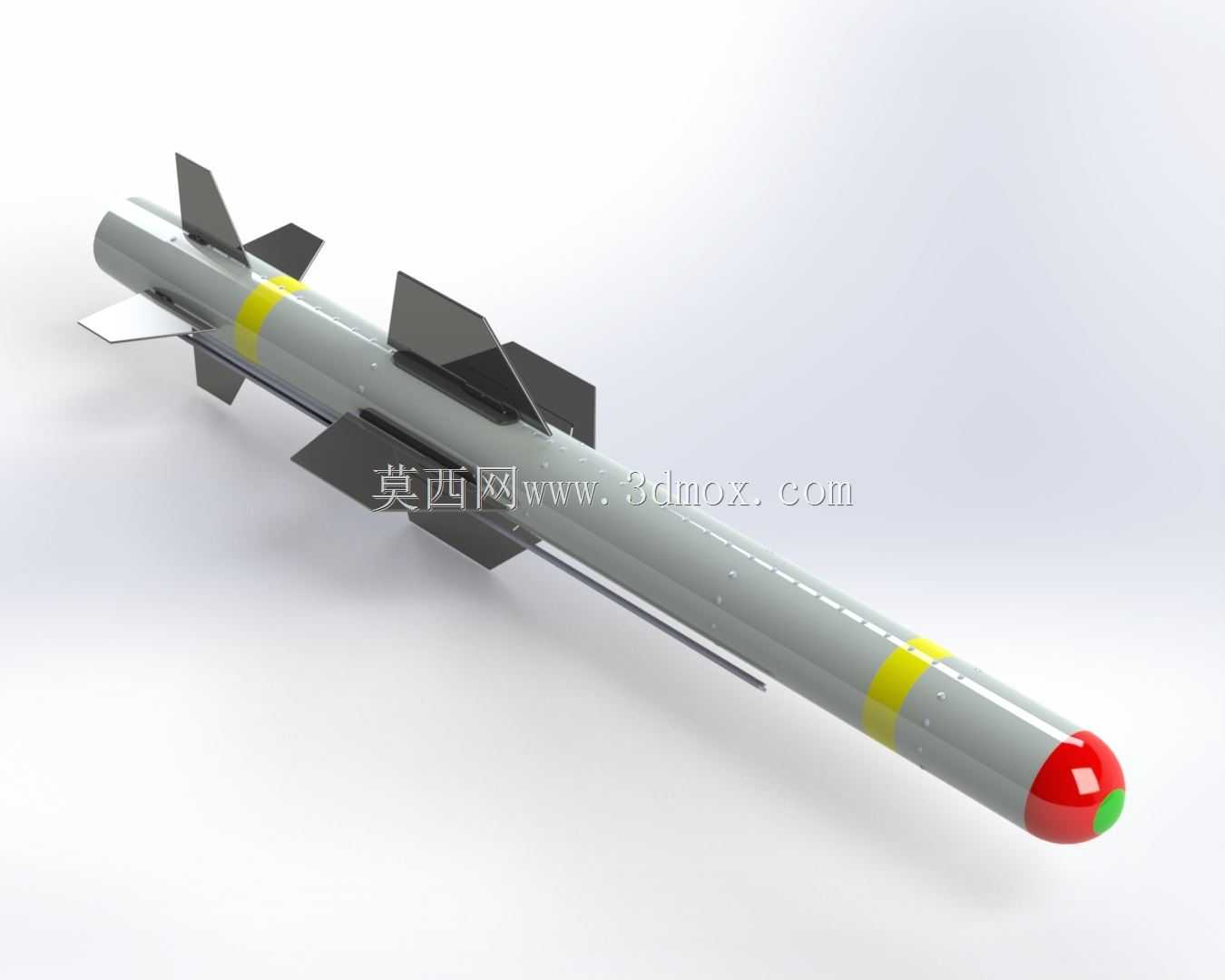

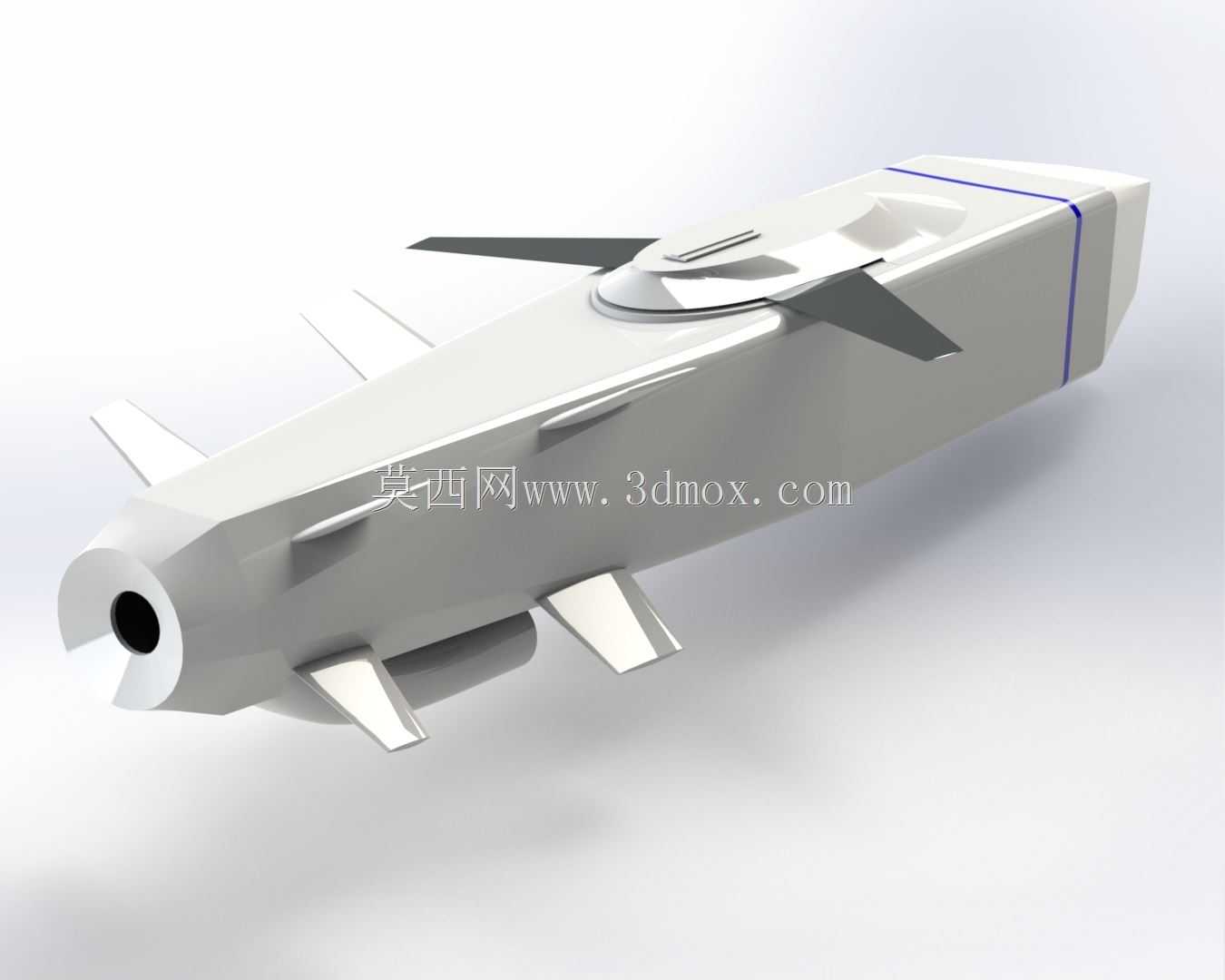

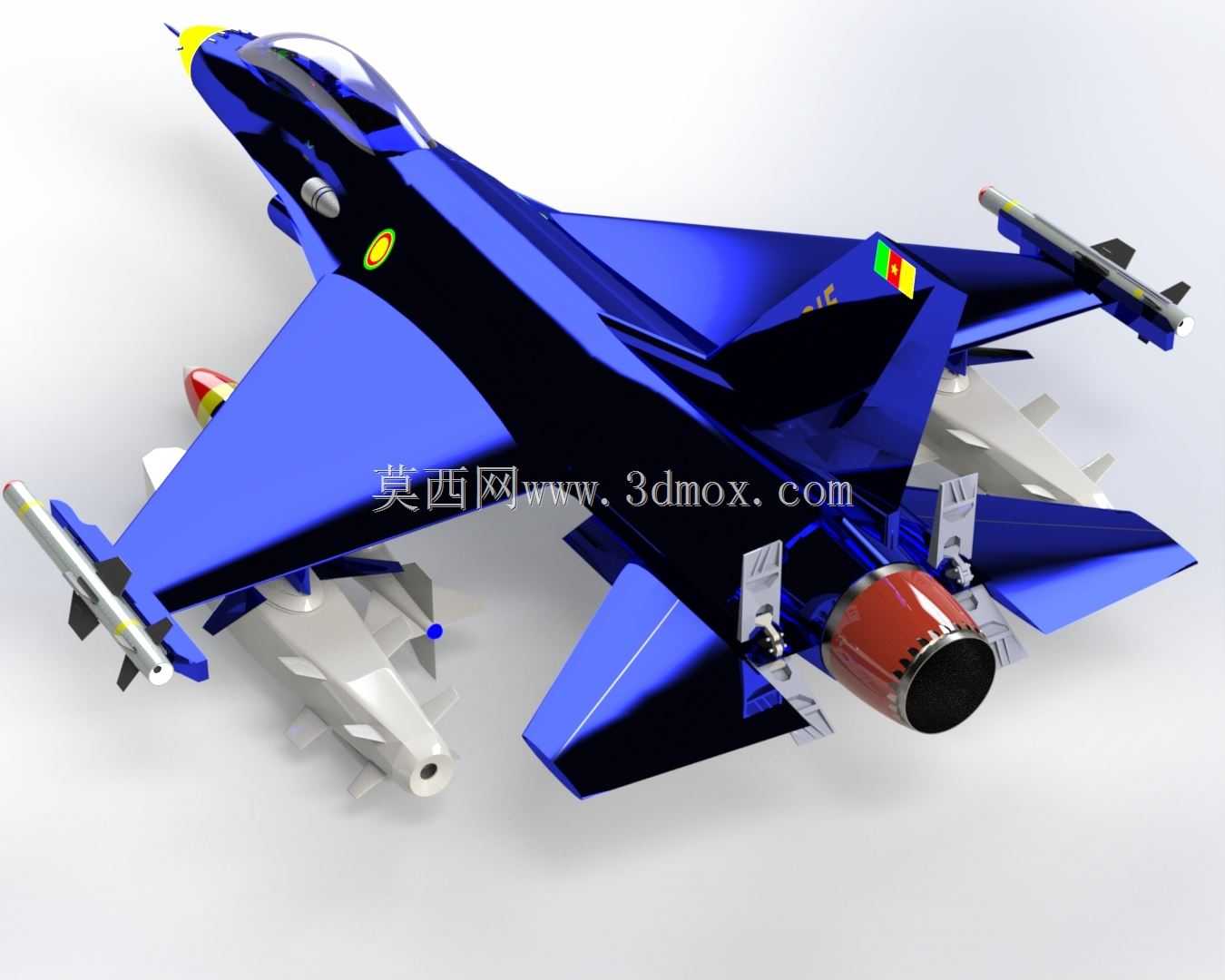

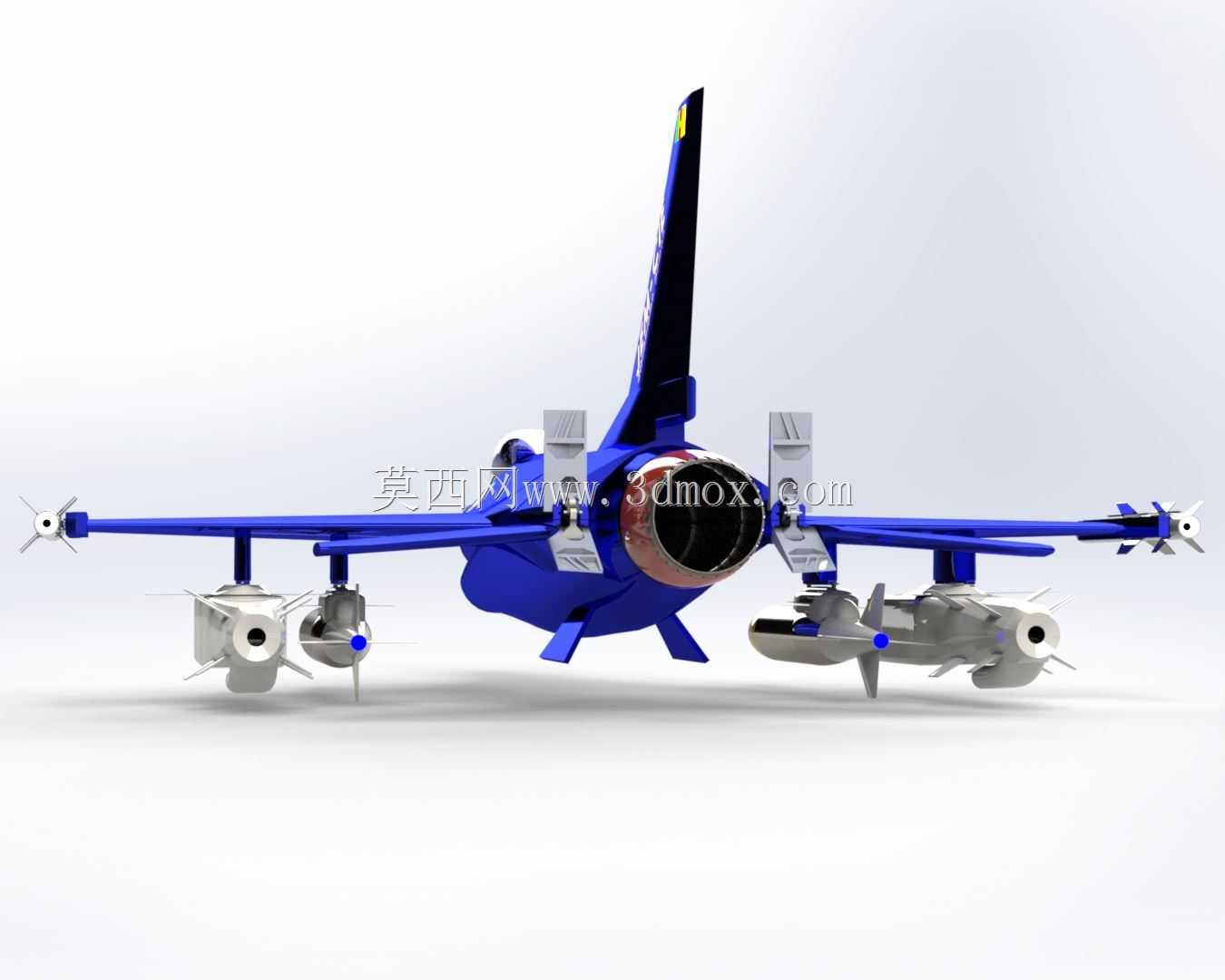

　　机翼部分采用中等后掠角的切尖三角翼设计，翼下设置了多组挂点结构，模型中还原了副油箱、近距格斗导弹、中距空空导弹的挂载接口与对应挂载物的外形结构，不同挂点的承载边界在建模时做了区分：内侧挂点承载能力更强，可挂载大尺寸副油箱或重型对地弹药，外侧挂点主要挂载近距格斗弹，翼尖位置预留了空空导弹的发射滑轨安装位，完全匹配真实战机的挂载配置逻辑。尾翼部分采用全动平尾加单垂尾的布局，垂尾根部设置了减速伞舱的对应结构，腹鳍的外形与安装位置也做了精准还原，能够保证高速飞行时的航向稳定性。

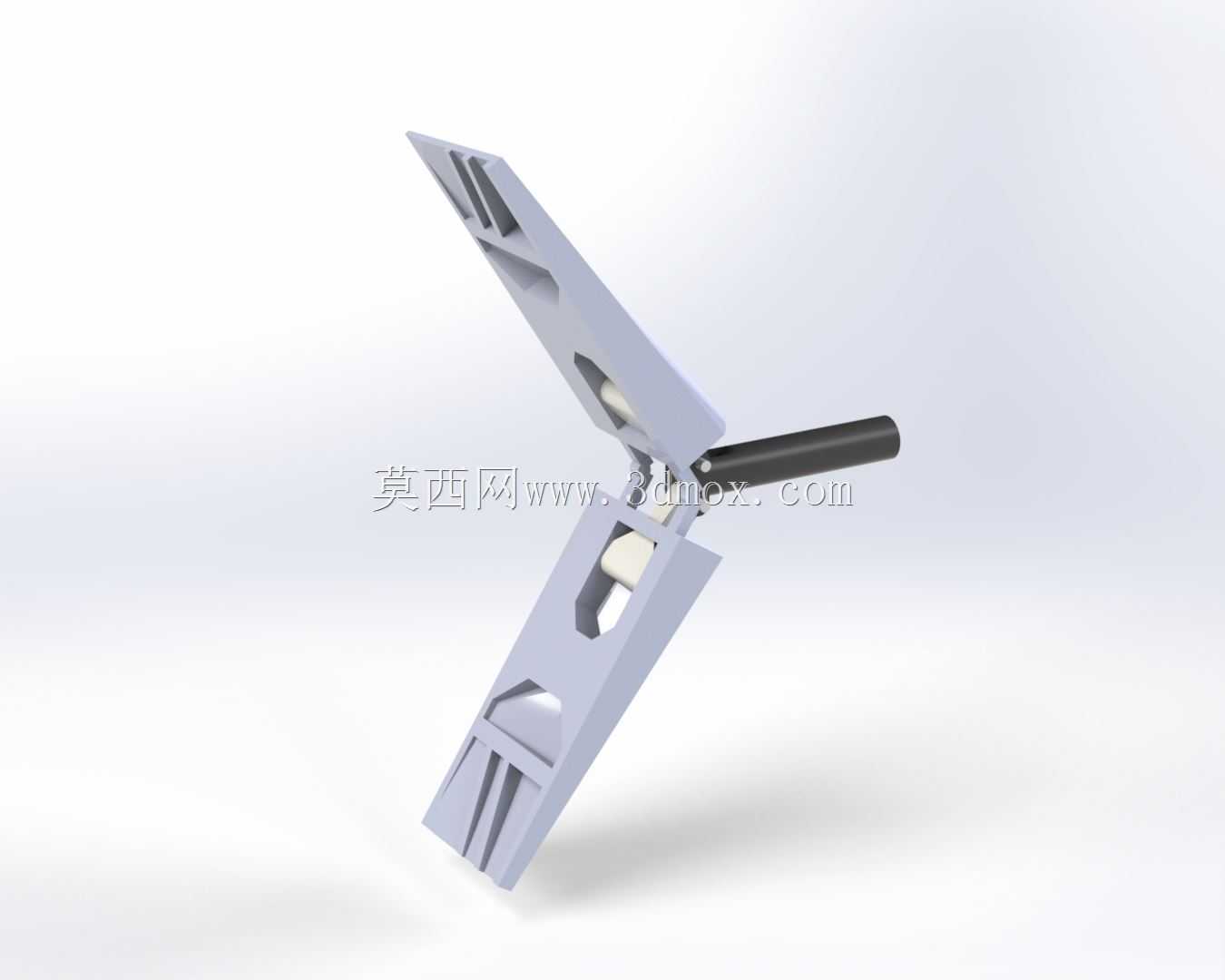

　　设计思路上，整个建模过程遵循从总体布局到细节拆分的工程逻辑：首先根据战机的总体尺寸参数确定机身长、翼展、机高的核心边界，其中机身总长、翼展、垂尾顶端到地面的高度比例严格符合真实装备的尺寸关系，保证整体外形的比例准确性；之后拆分机身段、机翼段、尾翼段、起落架段、挂载段等独立模块，每个模块的连接界面都做了对齐处理，方便后续做结构拆分、运动仿真或者3D打印验证。起落架部分采用前三点式起落架布局，前起落架布置在进气道下方，主起落架收纳于机翼根部的机身舱室内，模型中还原了起落架支柱、机轮、收放机构的对应空间，保证起落架收放路径不会与周边结构产生干涉，符合实际装备的收放逻辑。

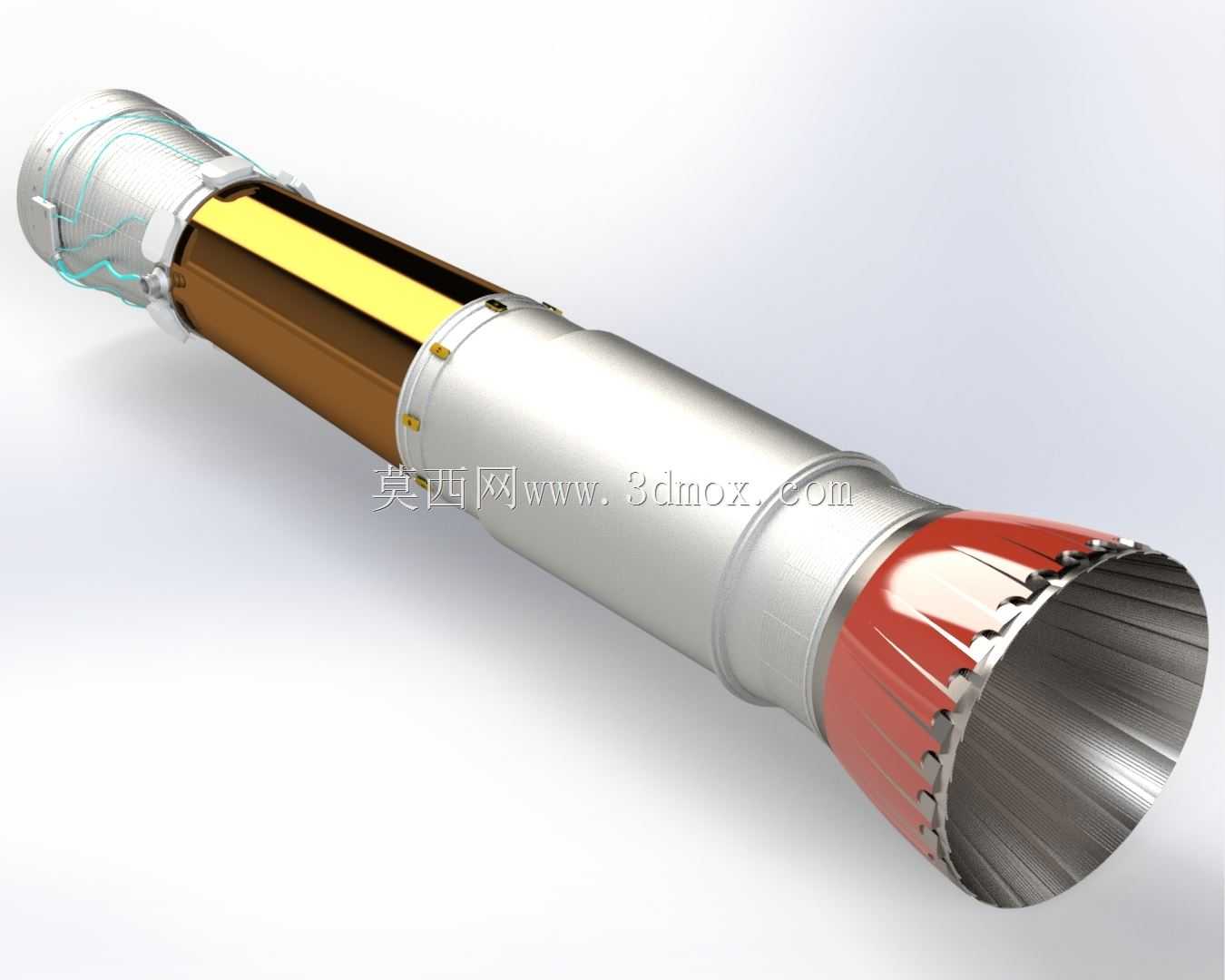

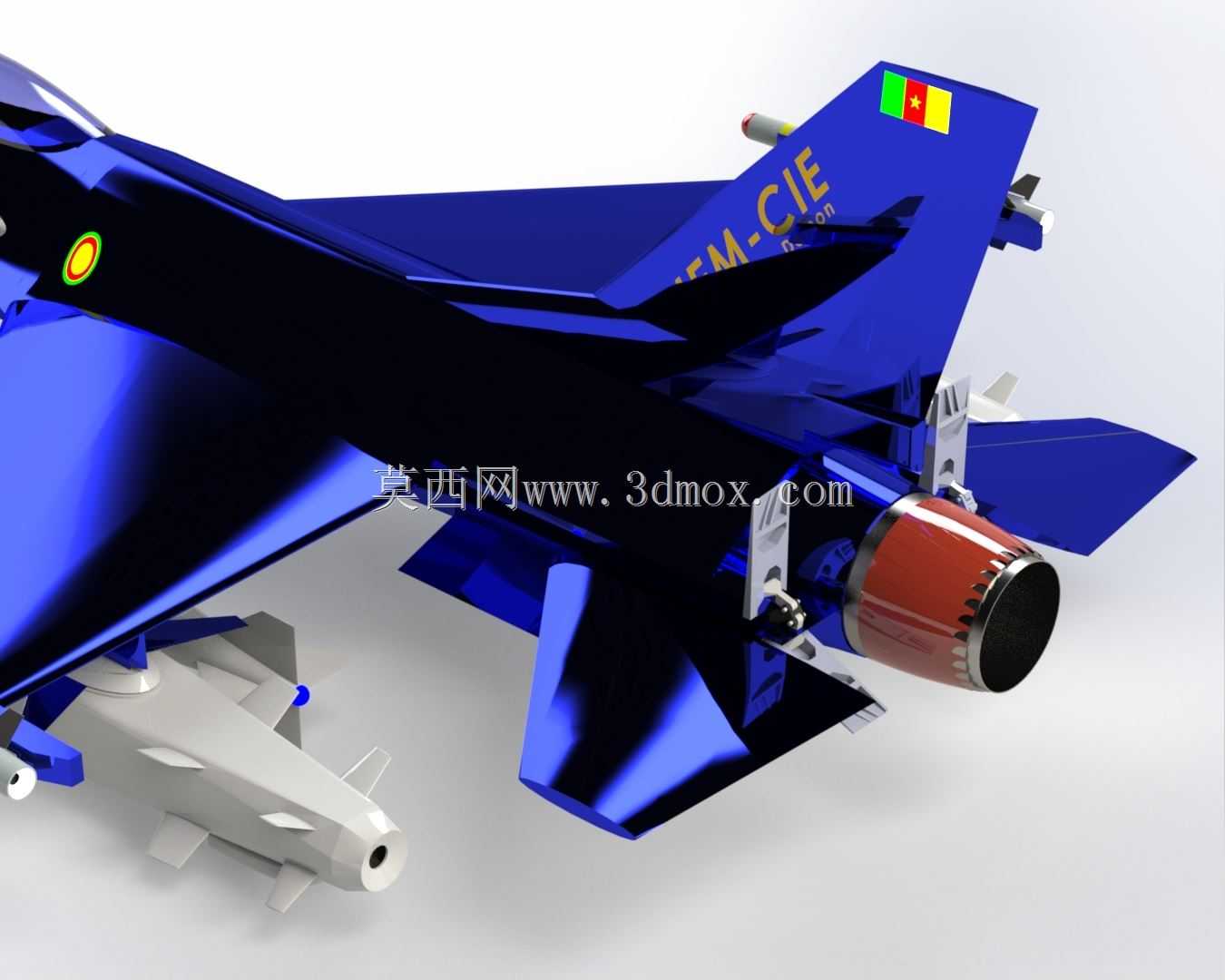

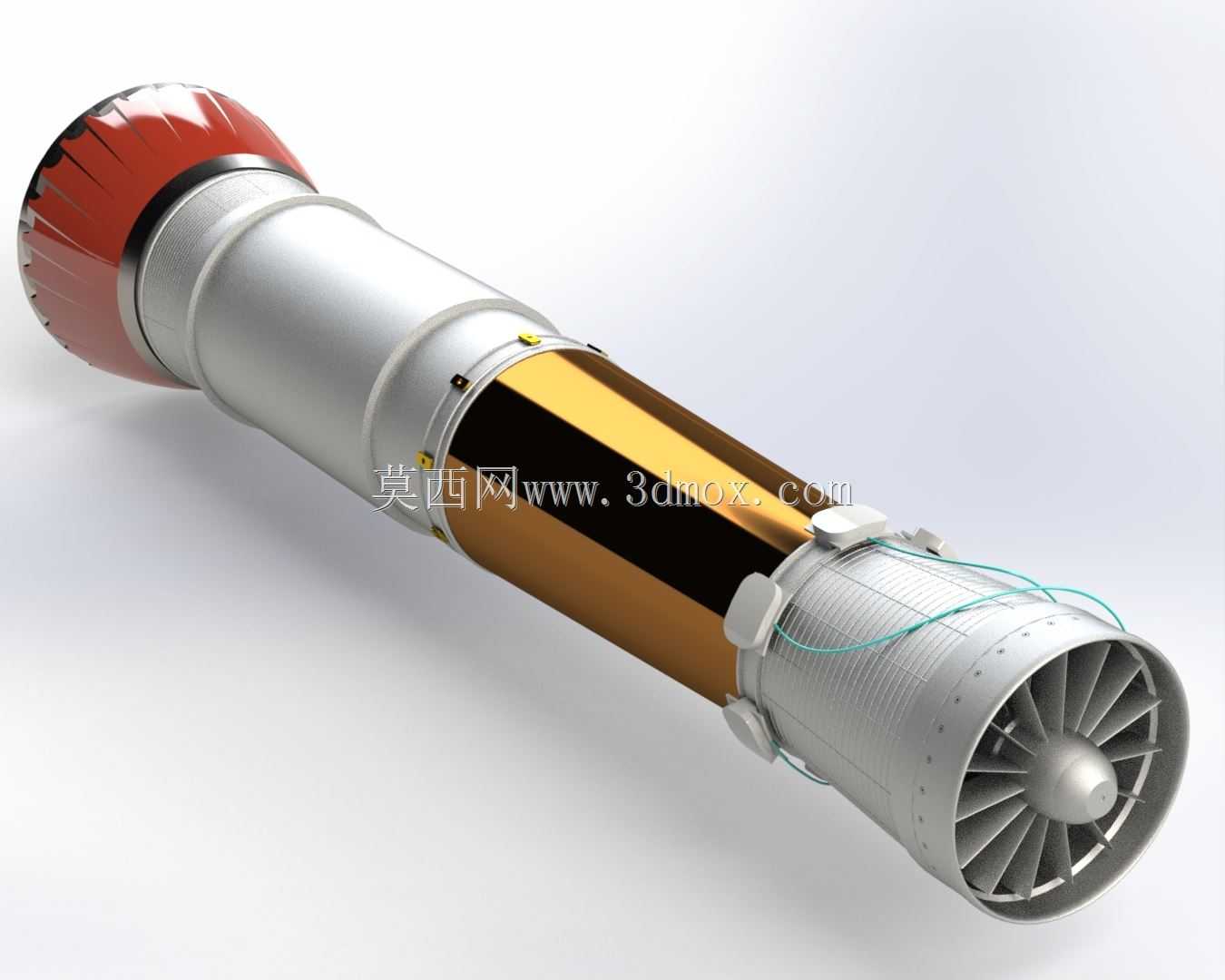

　　安装边界的处理上，模型中所有外露设备的位置都符合实际装机要求：机身背部的天线、垂尾上的电子设备舱、机翼上的航行灯、机头下方的传感器窗口都做了对应位置的预留，机身表面的蒙皮分块、检修舱门的轮廓线也做了细节呈现，能够直观展示战机的表面维护口盖分布。尾喷口部分采用可调收敛扩张喷口的结构造型，还原了喷口调节片的分段结构，能够匹配发动机不同工作状态下的喷口面积调节需求。整机的曲面建模全程采用G2连续的曲面过渡，尤其是翼身融合位置、座舱盖与机身的连接位置、进气道唇口位置，都做了顺滑的曲面处理，避免出现曲面棱角导致的气动外形失真，既可以作为航空科普的展示模型，也可以作为气动仿真、结构教学的基础数字模型，还能够支撑等比例缩放的实体模型制作，不同使用场景下都能保证结构的几何准确性。
