木薯淀粉连续化生产加工成套设备

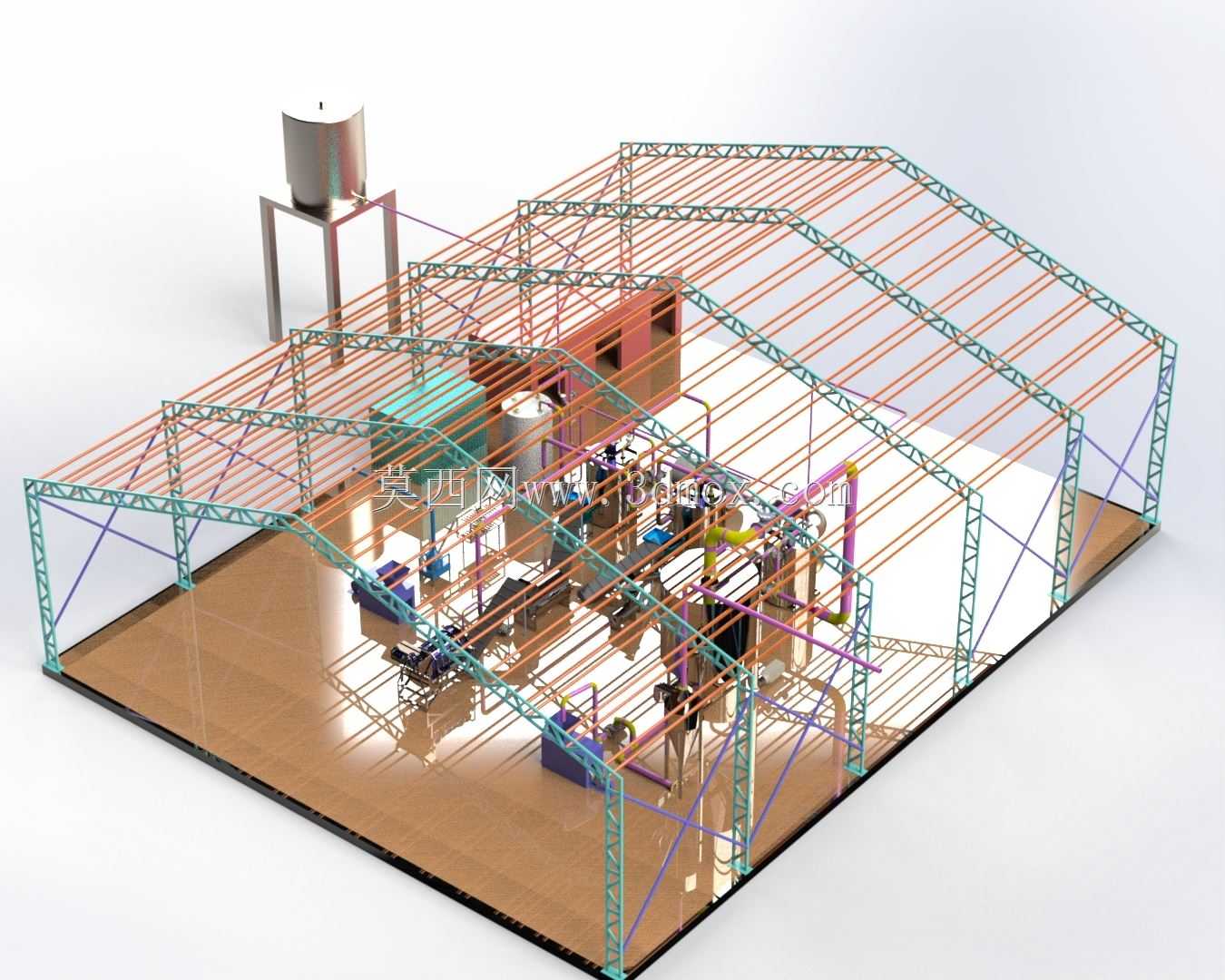

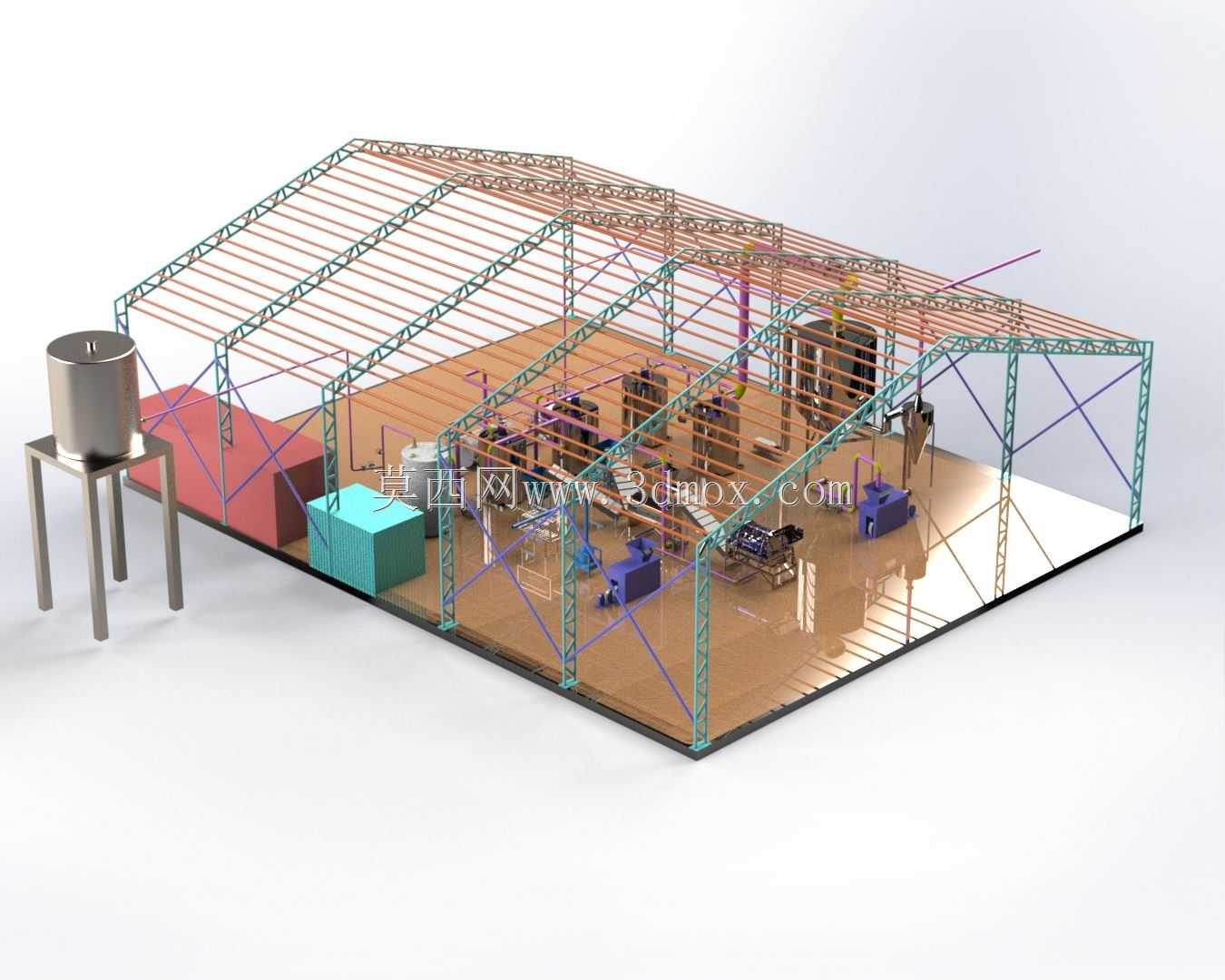

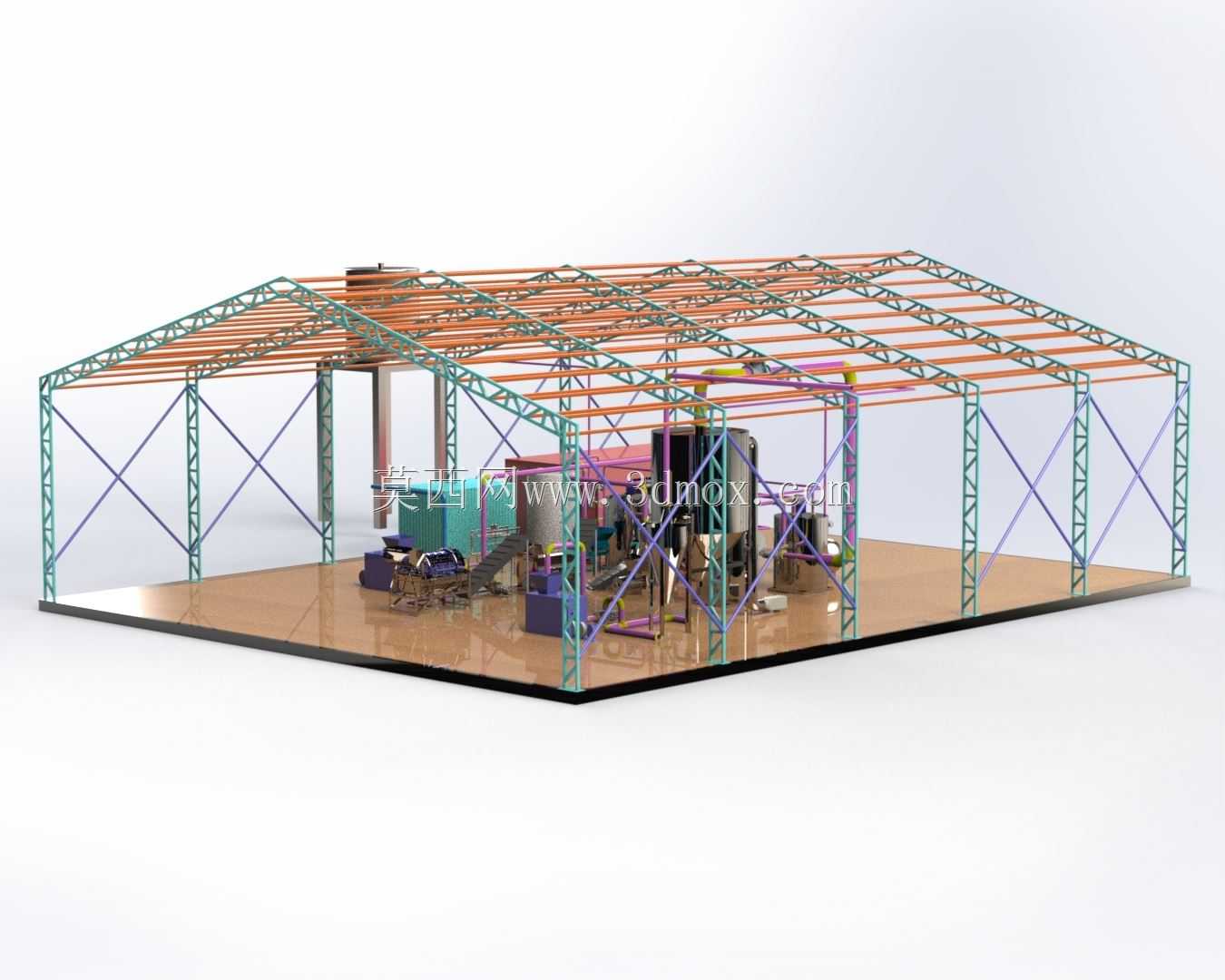

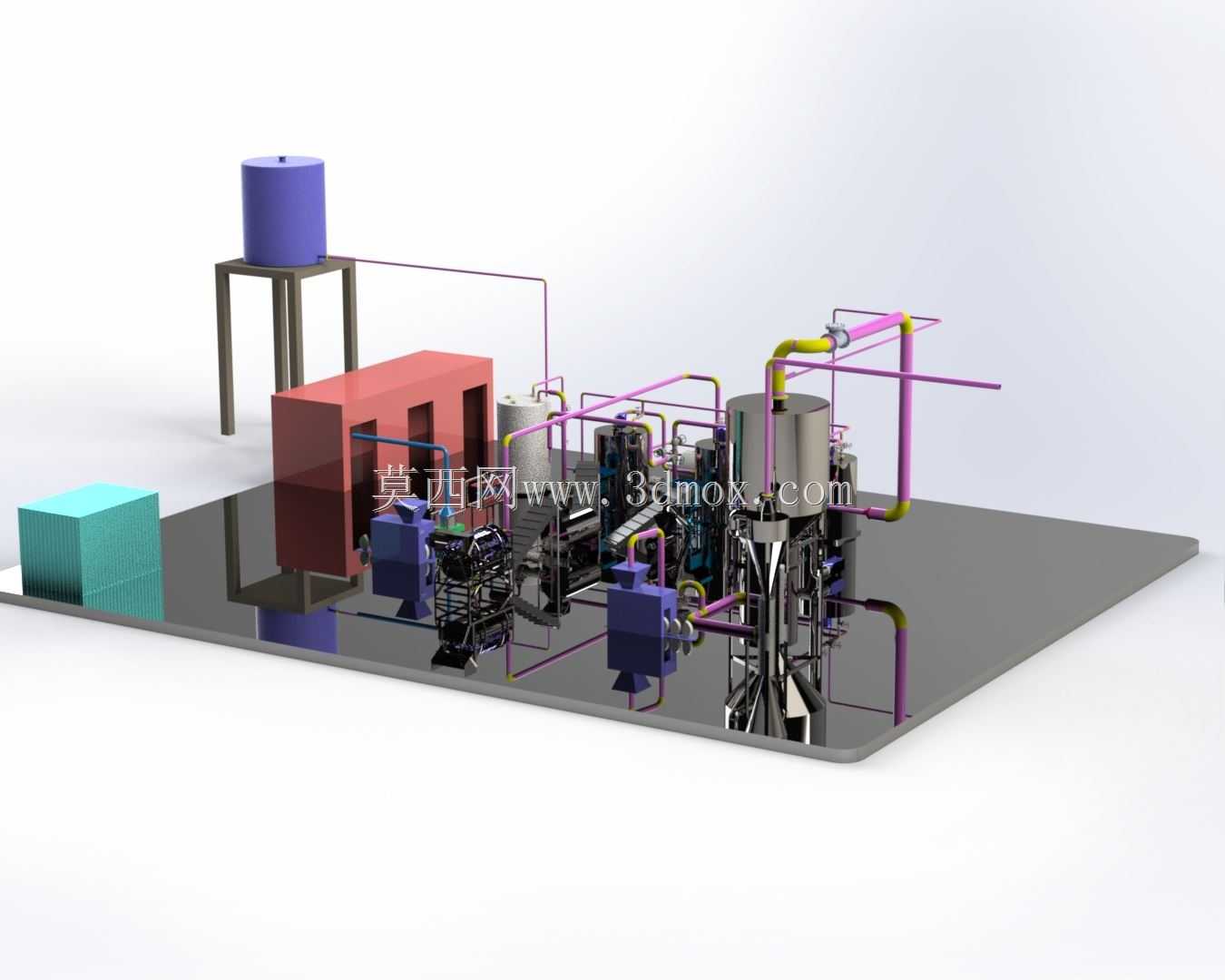

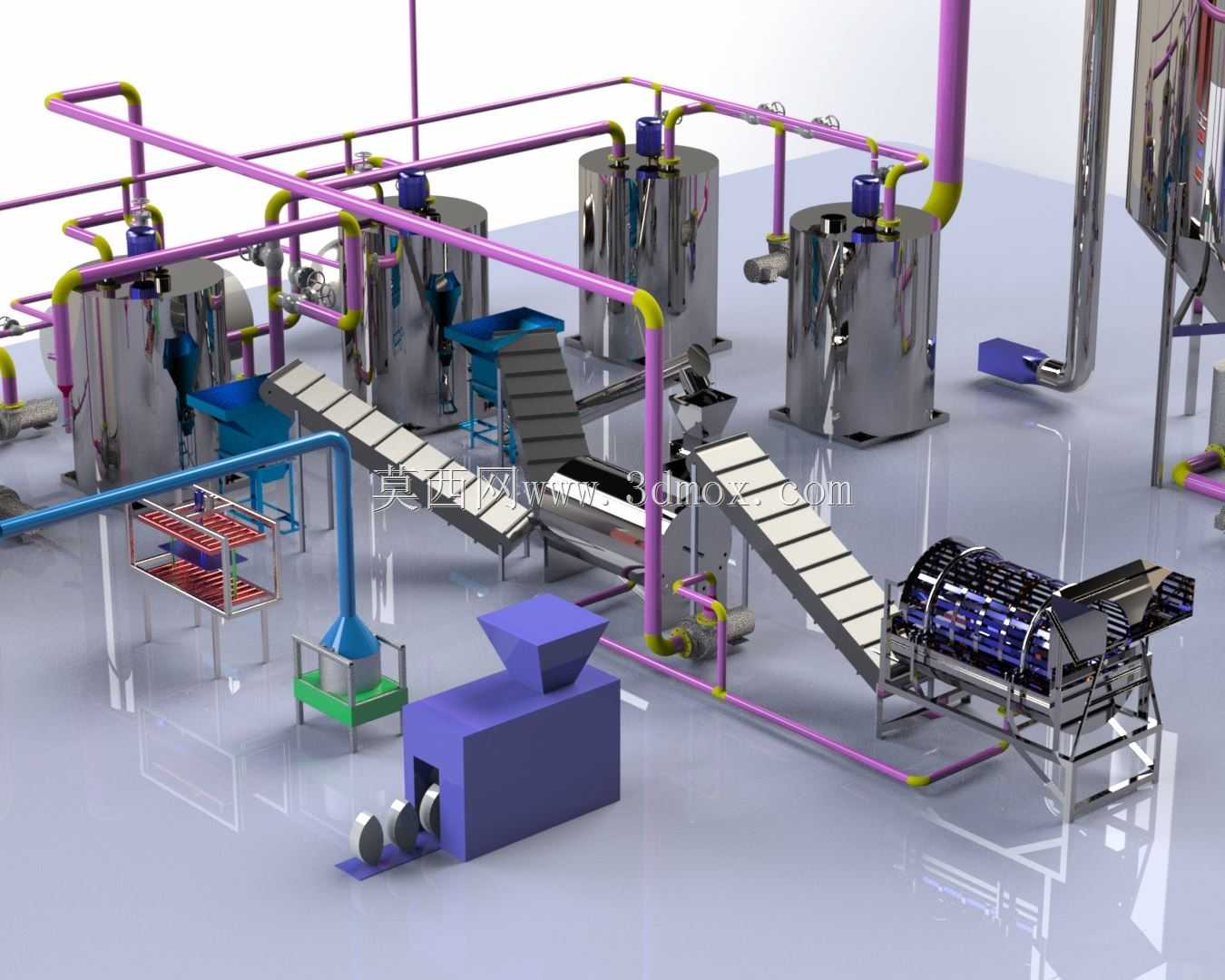

　　这套木薯淀粉加工成套产线，核心面向规模化薯类淀粉深加工场景，适配日处理40吨级木薯原料的连续化生产需求，从原料输送、清洗、破碎、浆渣分离、淀粉乳精制到干燥出料全流程打通，替代传统分段式人工转运的零散加工模式，解决中小规模淀粉厂产能波动大、物料损耗高、产品均一性差的实际痛点。产线整体采用模块化排布思路，各功能单元通过紫色工艺管线完成物料与介质的连通，管线转弯处做圆弧过渡处理，减少浆料输送过程中的沉积堵管风险，所有罐体支脚、输送机架均预留膨胀螺栓安装孔位，可根据厂房实际层高、柱网布局做局部位置微调，整体安装边界控制在长22米、宽12米、层高7.5米的空间范围内，无需对常规工业厂房做特殊结构改造即可完成布设。

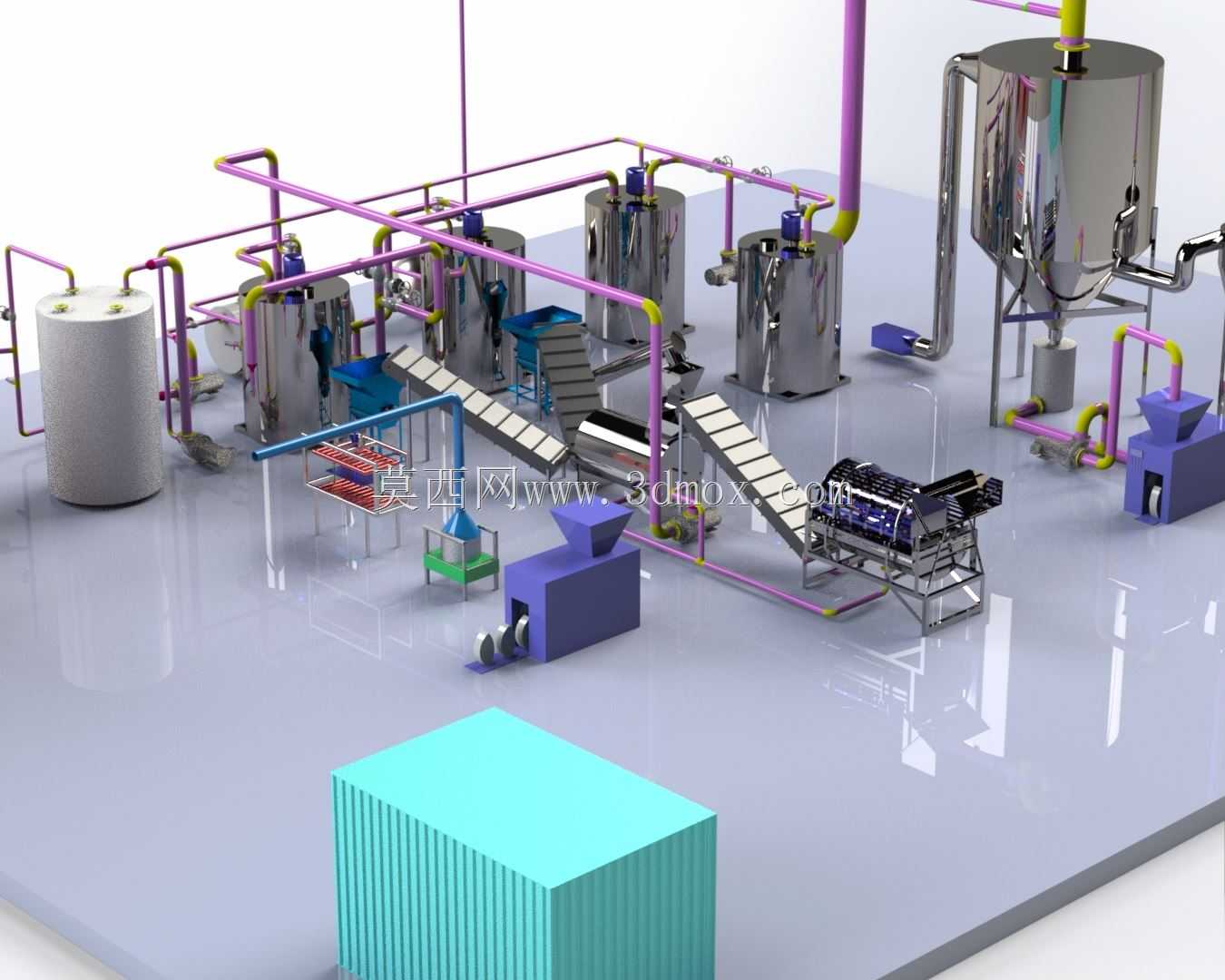

　　原料进料端配置倾斜式皮带输送单元，皮带表面做防滑凸点设计，进料斗上方设置格栅除杂结构，可提前拦截木薯原料夹带的石块、藤蔓等大块杂质，避免后续破碎单元出现卡滞磨损；输送段旁侧配套多级清洗转鼓，转鼓内壁焊接螺旋导料板，高压喷淋管沿转鼓轴向排布，木薯在转鼓内翻滚前进过程中完成表面泥沙冲洗，冲洗废水通过下方导流槽汇集至厂区污水处理单元。核心反应罐体采用立式不锈钢结构，罐体侧壁设置人孔、视镜与温度、压力检测接口，搅拌桨采用双层斜叶桨设计，可根据不同工艺段的反应需求调整搅拌转速，实现木薯浆的酶解、漂白、沉淀精制等工序的反应环境控制，罐体底部采用锥底设计，锥角设置为60度，既保证淀粉乳的顺利出料，又避免罐体底部积料导致的物料变质交叉污染。

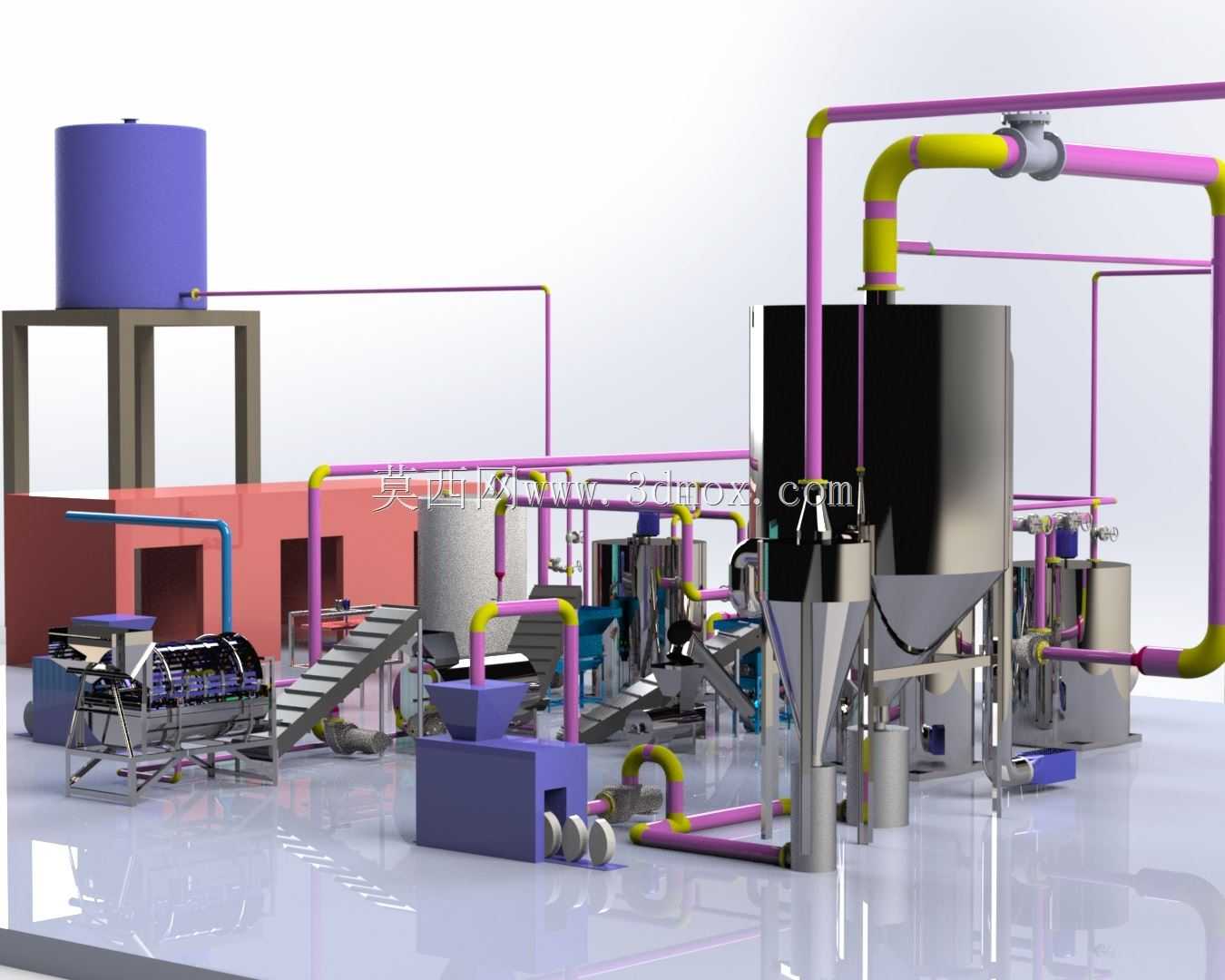

　　物料在各罐体间的转运输送采用密闭管道泵送设计，减少敞口输送带来的物料氧化与外界杂质混入风险，管线配套的阀门、快接接头均采用食品级卫生级设计，可快速拆卸完成日常清洗与维护，避免长期生产过程中的物料残留滋生杂菌。产线末端配置雾化干燥单元，干燥塔配套热风循环与旋风收料结构，将精制后的淀粉乳通过高压雾化喷头分散为细小雾滴，与热风接触后瞬间完成水分蒸发，产出的淀粉含水率稳定控制在行业标准范围内，干燥后的成品通过密闭风送管路输送至成品包装工段，全程无敞口落料，减少车间内的粉尘飞扬问题。整套产线的操作平台采用防滑花纹钢板铺设，平台护栏高度设置为1.2米，各操作工位设置踏步梯，方便操作人员完成日常巡检、参数调整与设备维护，设备排布时预留1.

　　2米以上的检修通道，可满足常规检修工具、易损配件的转运需求。从建模逻辑来看，这套产线模型严格按照实际加工装配逻辑搭建，所有管线的连接位置、设备的安装接口、操作平台的支撑结构均做了还原，可直接用于产线布局方案演示、新员工操作培训、工艺改造方案验证等场景，也可为同类型薯类加工产线的设计排布提供参考，建模过程中对设备的安装基准、管线排布的避让逻辑做了充分考量，避免出现实际安装时的管线干涉、操作空间不足等问题。
