牵引式圆盘耙耕地整地农机结构

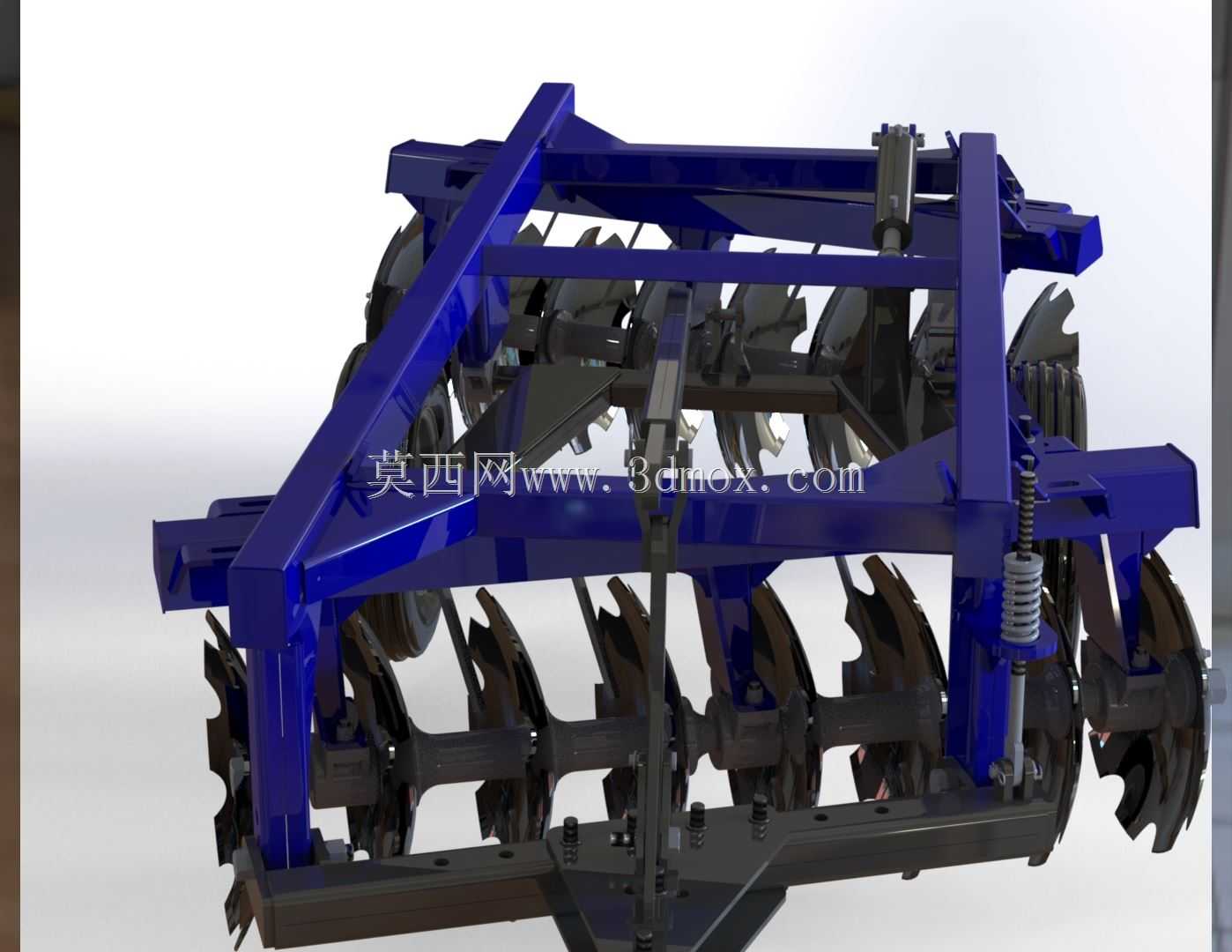

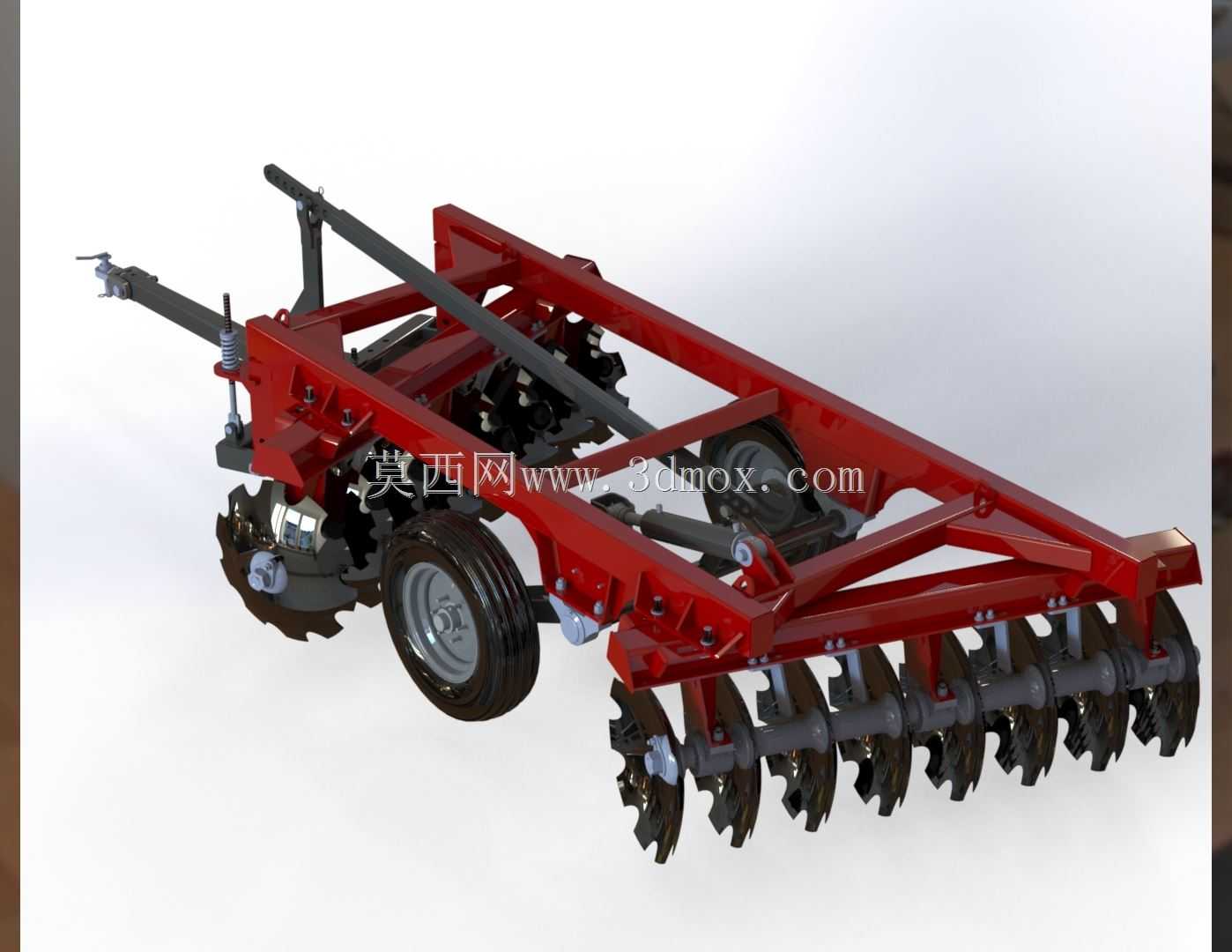

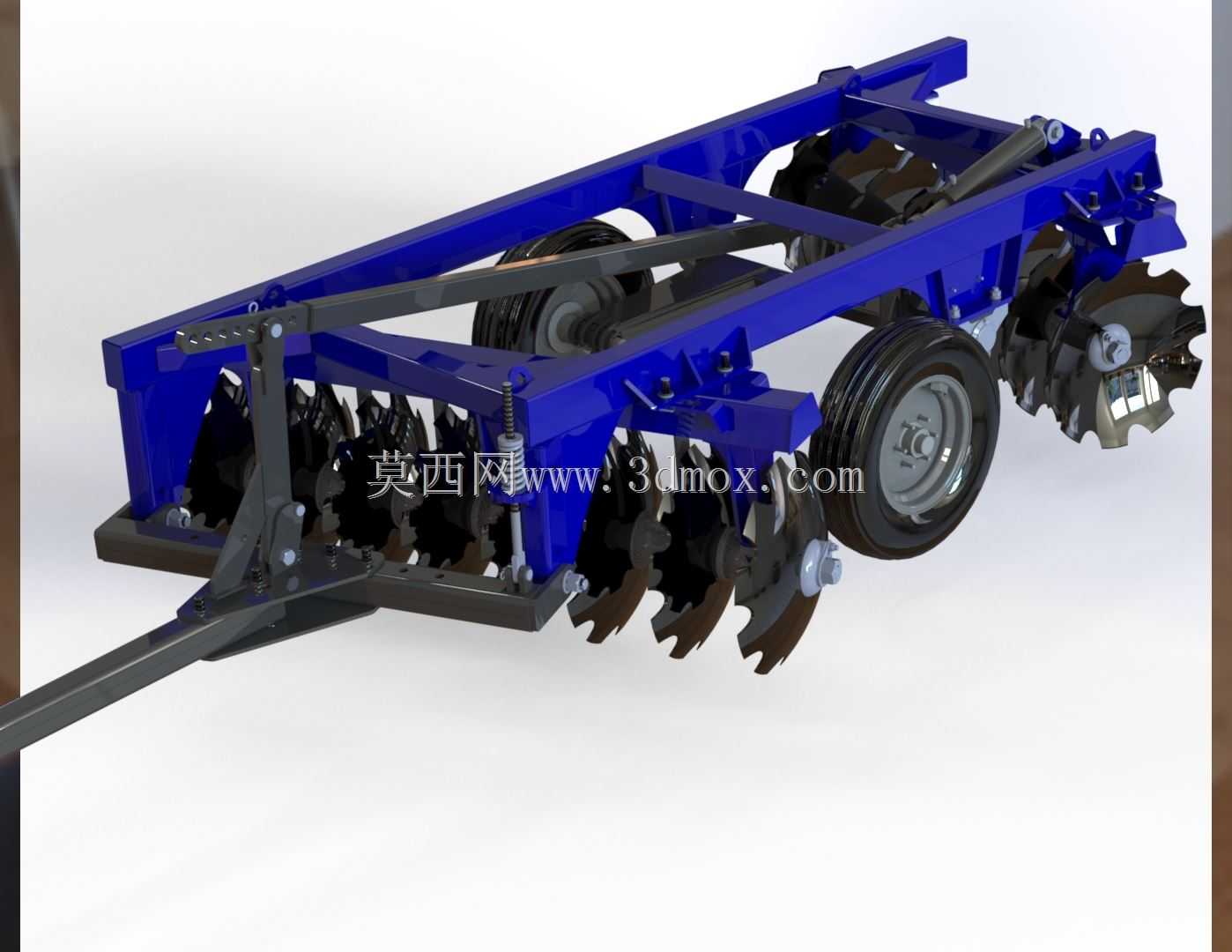

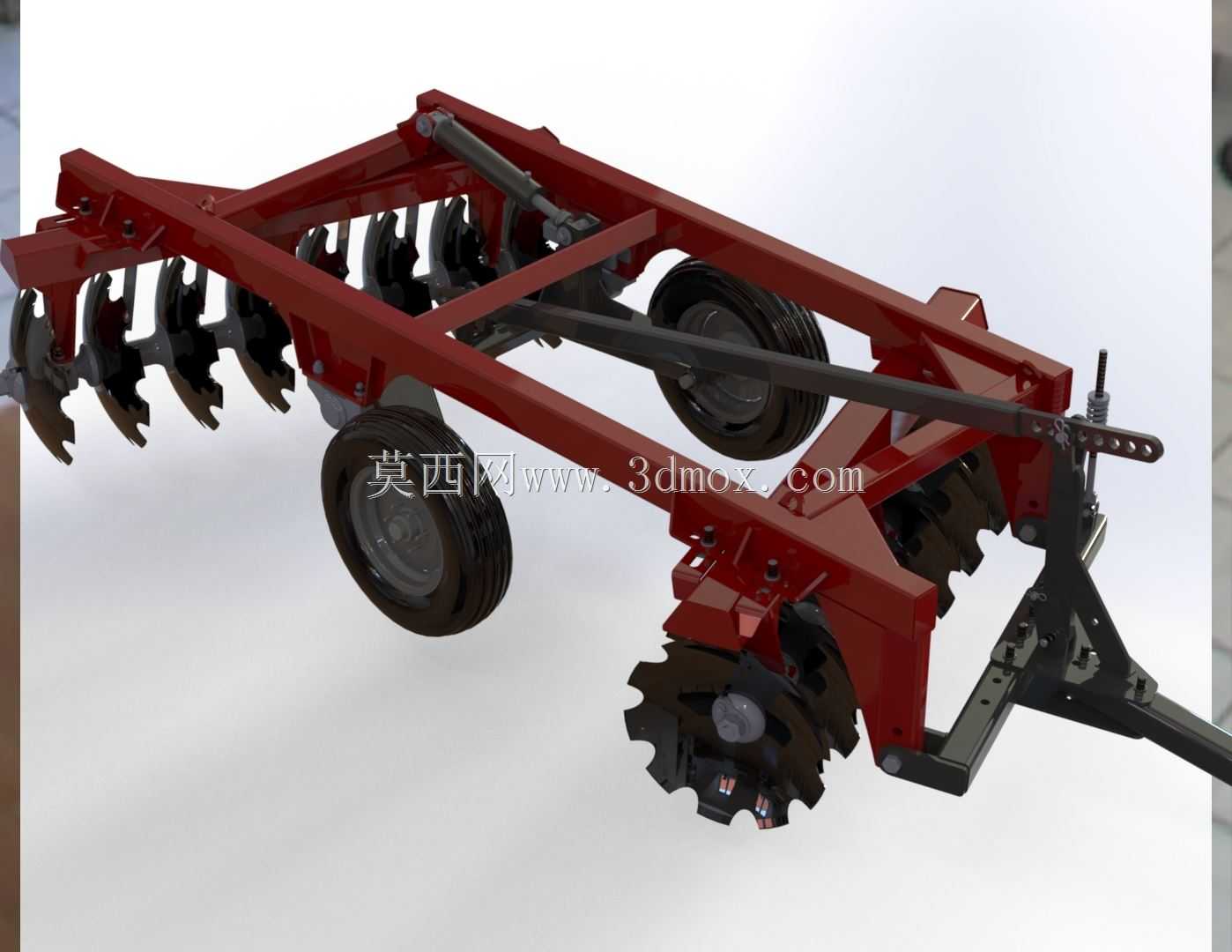

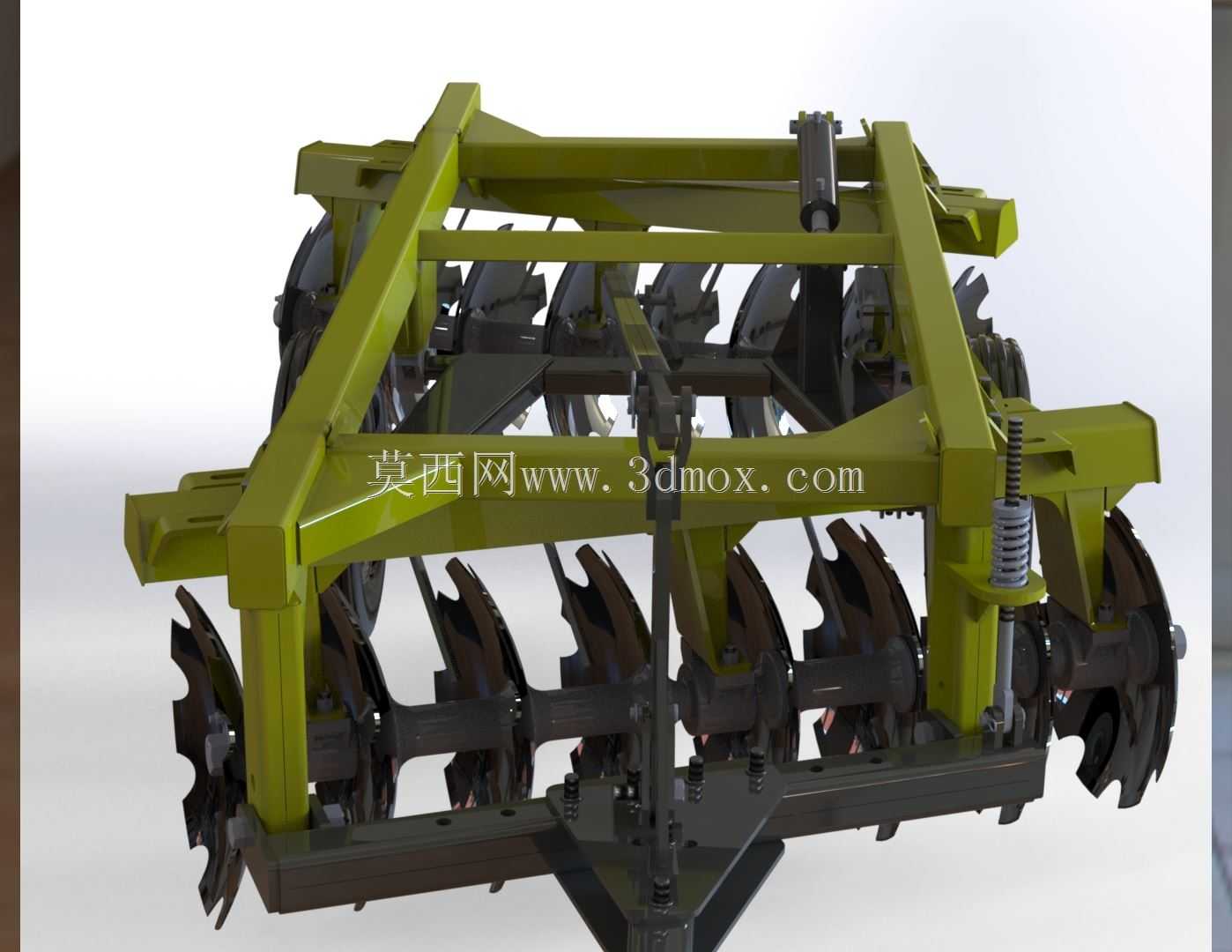

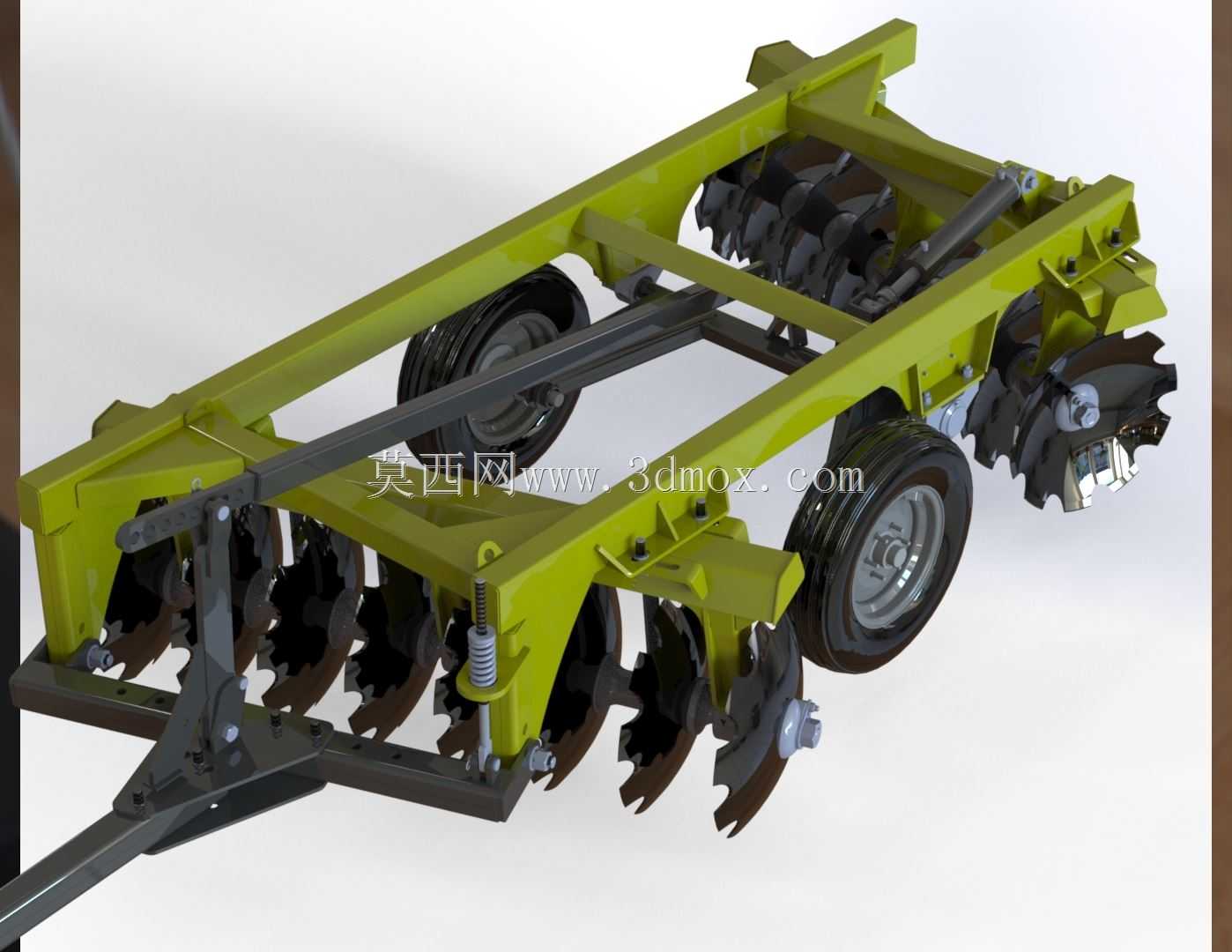

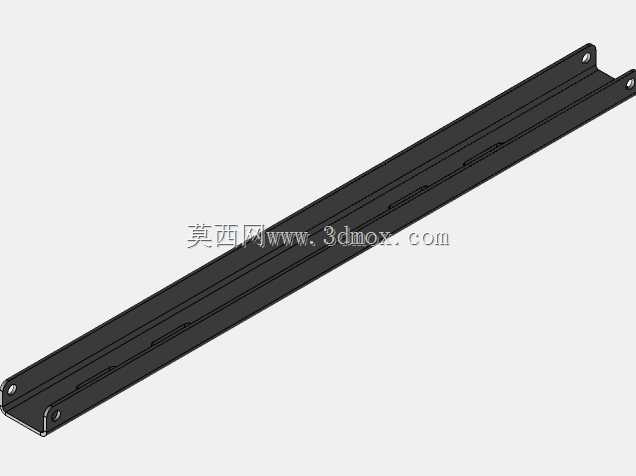

　　这套牵引式圆盘耙的三维结构，核心针对旱作农业区的播前整地、收后浅耕灭茬作业场景设计，适配大马力轮式拖拉机后悬挂牵引作业，可覆盖东北黑土区、华北平原旱作区的熟地耕整、荒地初次开垦、秸秆还田后的碎土混埋作业需求。从结构布局来看，整机采用框架式焊接主梁作为承载主体，主梁选用矩形截面型钢焊接成型，所有铰接点位均做了加厚衬套强化，避免长期牵引作业出现的铰接孔磨损变形问题。作业部件为交错排布的球面圆盘耙片，耙片采用65Mn弹簧钢冲压成型的刃口结构，单耙片的切土角度可通过侧边调节螺杆做±5°范围的微调，适配不同土壤黏度下的作业需求：黏重黑土作业时调大偏角增强切土深度，沙壤土作业时调小偏角降低牵引阻力。行走支撑轮采用橡胶充气轮胎结构，

　　布置在机架中部偏后的位置，作业状态下轮胎抬升离开地面，耙片依靠自重与液压缸下压力切入土层，运输状态下液压缸将整机抬升，耙片离开地面由支撑轮承载整机重量，满足乡间道路转场的通行要求。牵引架采用三角形桁架结构，前端的牵引挂接环可适配不同型号拖拉机的后牵引销尺寸，挂接点位高度设置在距地面400-500mm区间，匹配多数农用拖拉机的后牵引点安装高度，避免挂接后出现机架前后倾斜导致的作业深度不均问题。从设计逻辑来看，整机的重量分配经过反复校核：前端牵引架占整机重量的15%左右，中部耙组占比60%，后部支撑轮与调节机构占比25%，作业状态下重心落在耙组的中心投影区域，不会出现前后翘头、左右侧倾的问题。耙片的排布采用前后两列交错布置的方式，

　　相邻耙片的作业幅宽有15mm的重叠量，避免作业后出现漏耕的条带，单组耙片的安装间距设置为230mm，既能保证碎土效果，又不会因间距过小造成土块堵塞耙组间隙。侧边的深度调节机构采用丝杠加锁母的结构，调节完成后通过双锁母锁死，避免作业过程中因振动出现深度偏移，液压缸的行程设置为300mm，可实现0-180mm范围内的作业深度无级调节，满足浅耕灭茬80mm、深松整地180mm的不同农艺要求。安装边界方面，整机作业状态下的总幅宽为2.5m，运输状态下宽度收缩至2.3m，符合农村道路通行的宽度限值，整机长度含牵引架为3.2m，挂接在拖拉机后不会超出农机具的长度限制，最小转弯半径为4.5m，适配小块农田的地头转向需求。

　　所有耙片的轴承座均采用双层密封结构，内置防尘圈与油封，避免田间作业时泥土、沙尘进入轴承造成磨损失效，轴承座的安装座板预留了3个螺栓固定孔，后期维护更换轴承时无需焊接，直接拆卸螺栓即可完成更换。机架的所有焊接点位均做了圆角过渡处理，避免应力集中造成的焊缝开裂，表面涂装采用农业机械常用的锤纹蓝漆，兼顾防锈与田间作业的辨识度。在实际作业场景中，该设备可一次性完成切土、碎土、土肥混拌、地表平整四道工序，相比传统铧式犁作业，作业效率提升40%以上，作业后地表平整度误差不超过20mm，可直接满足后续播种作业的地表要求，针对玉米、小麦等作物收获后的高留茬地块，圆盘耙的刃口可将秸秆切碎后混入土层，加快秸秆腐解速度，避免秸秆焚烧带来的环境问题。针对石块含量较高的山地农田场景，每个耙片的安装臂都设置了弹簧过载保护结构，当耙片碰到地下石块时，弹簧压缩让耙片抬升越过障碍物，避免刚性碰撞造成耙片崩裂、机架变形的问题，弹簧的预紧力可根据作业地块的石块含量做对应调节，石块多的地块调小预紧力提升保护灵敏度，熟地作业调大预紧力保证作业深度稳定。
