农用轮式拖拉机整机结构三维设计

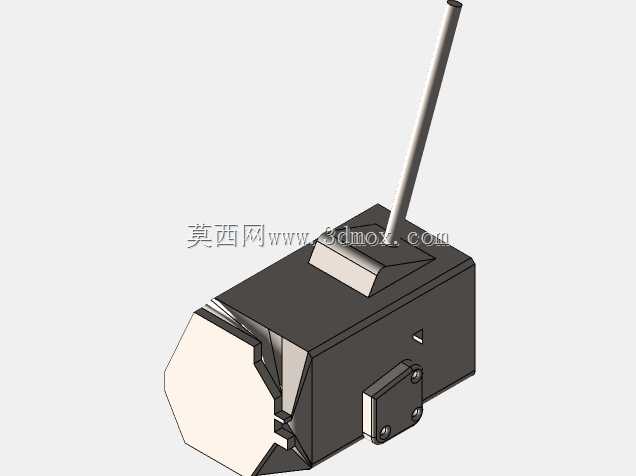

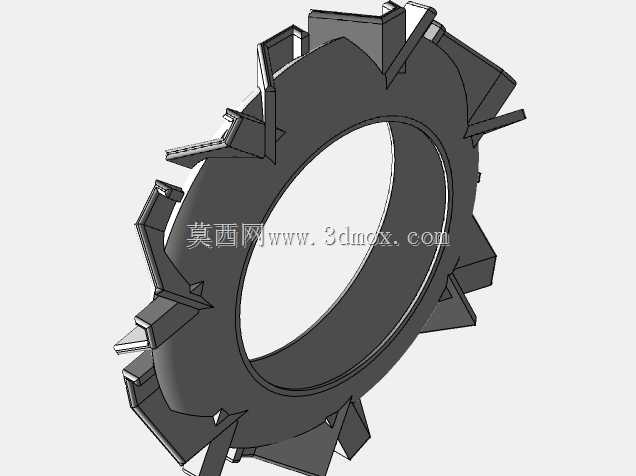

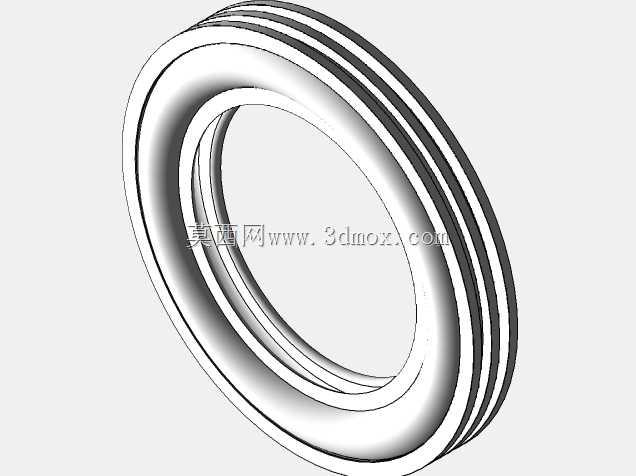

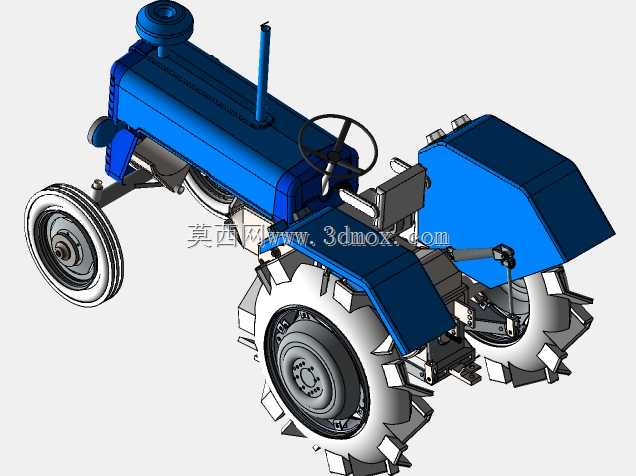

　　在丘陵与平原交错的农业作业场景中，轮式拖拉机是衔接耕整、播种、运输等多环节作业的核心动力载体，这套三维装配模型完整还原了传统小型轮式拖拉机的全部结构逻辑，从前端导向轮组、中部动力舱与操纵单元，到后端大花纹驱动轮、后置挂接结构均做了等比例的结构还原。做这套结构设计时，首先要考虑的是田间作业的通过性边界：驱动轮采用带抓地齿的大直径橡胶轮结构，轮齿高度与排布角度完全匹配松软耕地的抓附需求，避免作业时出现打滑陷车问题，导向轮采用小直径窄幅结构，既减小转向阻力，也能在垄间作业时减少对作物的碾压范围。动力舱部分采用框架式承载结构，发动机安装位预留了足够的散热间隙，排气立管的高度设置避开了驾驶员操纵视线范围，同时预留了消音器的安装接口，

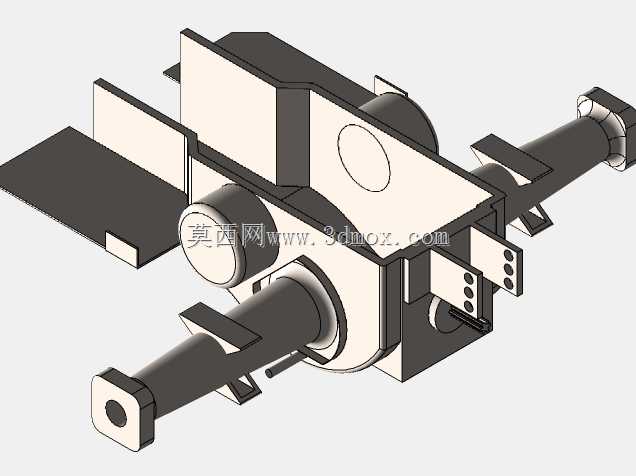

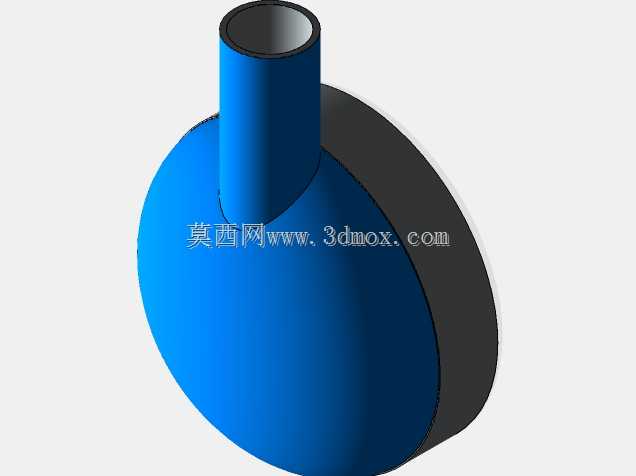

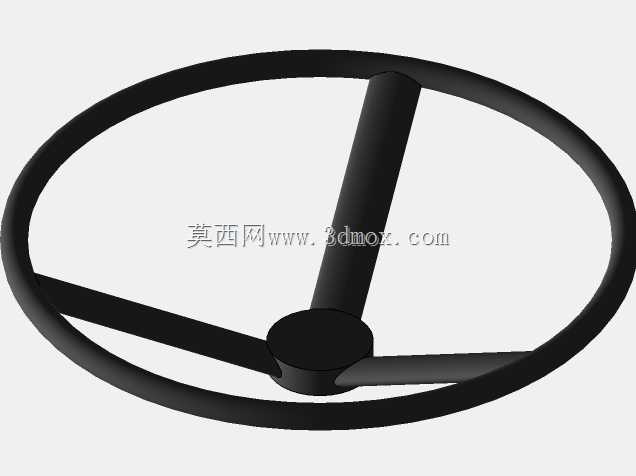

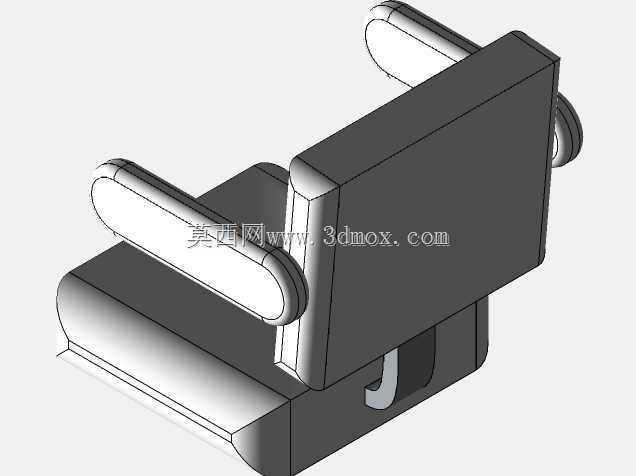

　　燃油箱布置在动力舱侧下方，重心位置靠近整机纵向中心，能减少满油与缺油状态下的整机重心偏移量。操纵区域的设计完全贴合人机工程逻辑，转向盘的倾角与高度匹配坐姿操作的手臂伸展范围，座椅安装位设置了简易减震连接点，踏板组的布置间距符合常规操作的脚位活动边界，操纵杆件的排布避开了驾驶员上下车的通行空间。传动系统的布置沿着动力输出轴线依次排布，从发动机飞轮端到离合器、变速箱、最终传动的连接路径做了最短化处理，减少动力传递过程中的损耗，变速箱壳体的安装面与机架的连接点做了加强筋结构，能承受大扭矩输出时的结构载荷。后置挂接结构采用标准三点式挂接接口，挂接点的位置尺寸匹配常规农用机具的安装边界，提升了整机的配套适配性，可挂载犁、耙、

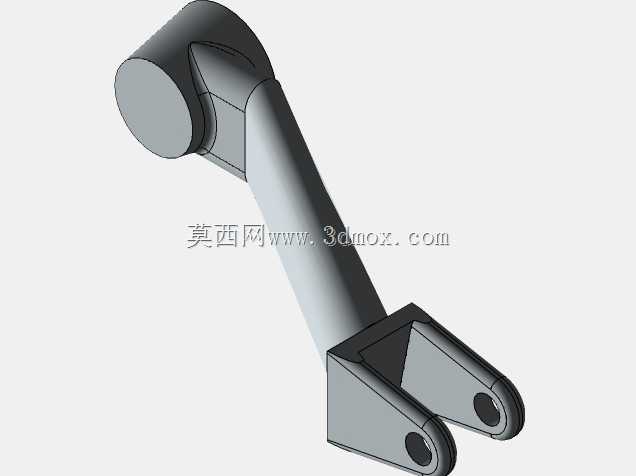

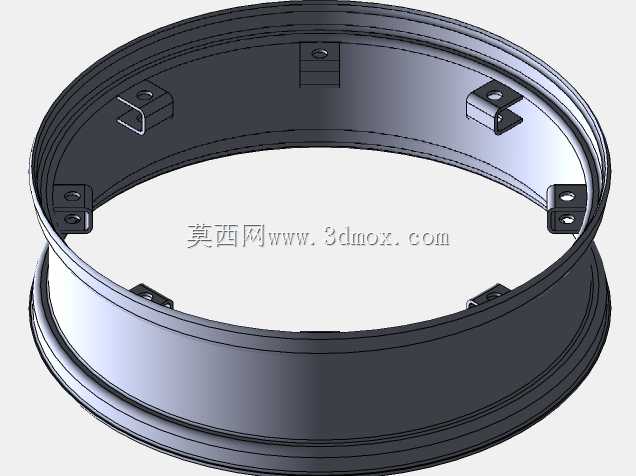

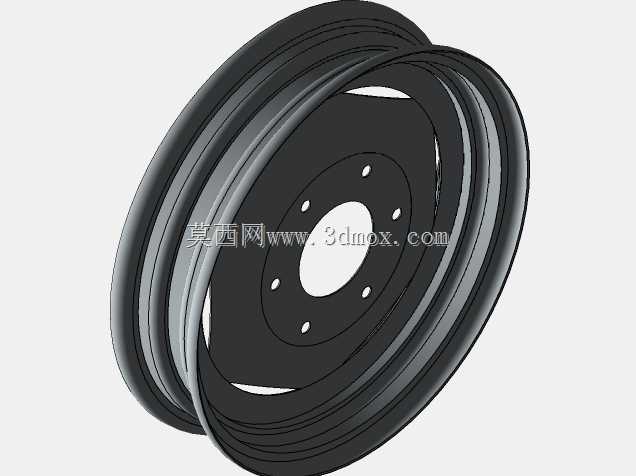

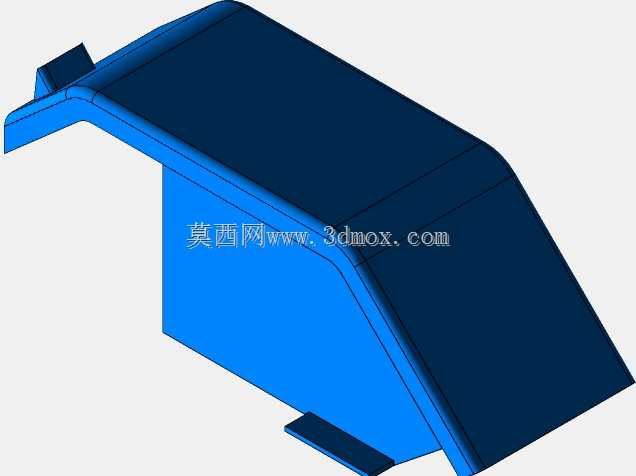

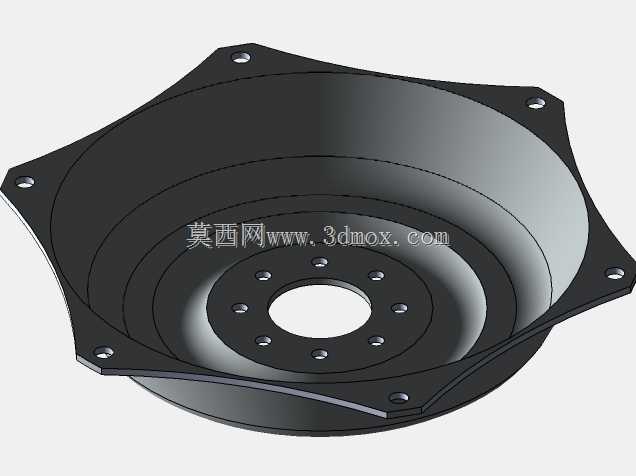

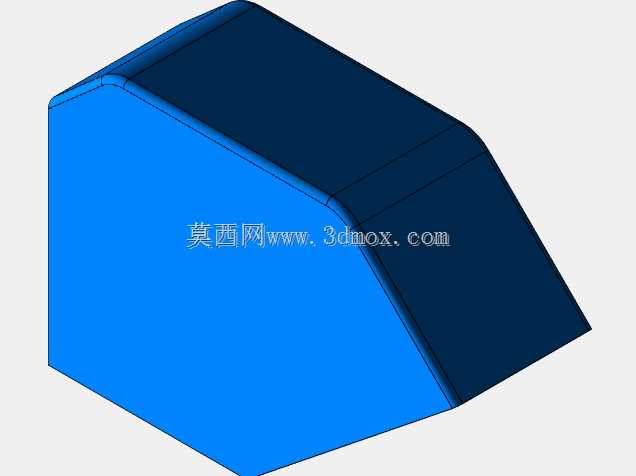

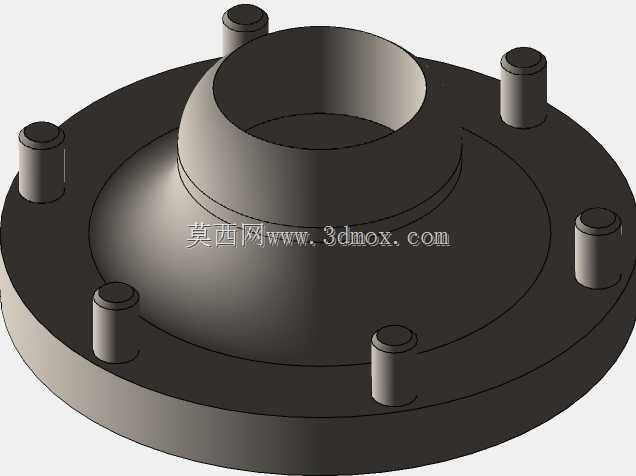

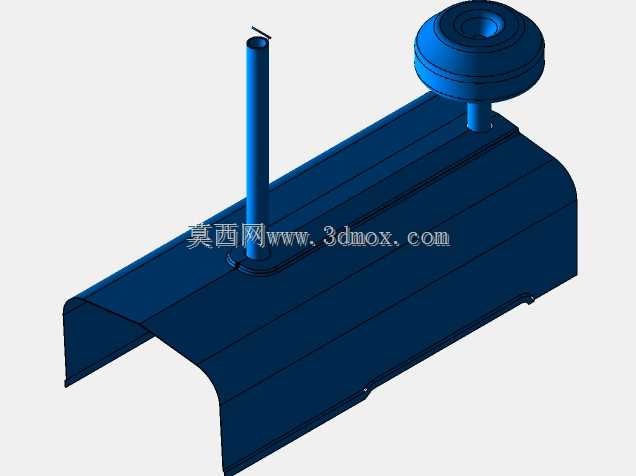

　　播种机等多种作业机具，也可通过后置动力输出轴驱动带转动需求的农用设备。整机的外形尺寸控制兼顾了作业灵活性与动力储备，轴距设置适配小块农田的转向需求，最小离地间隙满足田间垄沟的通过要求，机架采用槽钢焊接结构，各连接点的螺栓孔位均做了同轴度校验，装配时可直接按照配合关系完成部件拼接，不会出现干涉错位问题。在细节结构处理上，驱动轮的轮毂与轮辐采用螺栓连接结构，方便后期维护更换轮胎，转向节的主销倾角做了合理设置，保证转向时的回正性能，动力舱的覆盖件采用薄钢板折弯结构，安装卡扣的位置预留了拆装间隙，日常检修时可快速拆卸覆盖件接触内部部件。挡泥板的覆盖范围完全匹配驱动轮的转动半径，避免作业时泥土被甩到操纵区域，脚踏板的表面做了防滑纹路结构，

　　湿滑环境下上下车也能保证踩踏稳定性。这套模型的装配逻辑完全按照实际生产的装配流程搭建，从机架总成开始，依次安装动力部件、传动部件、行走部件、操纵部件、覆盖件，每个部件的配合约束都符合实际装配的公差要求，可直接用于结构教学、新机型改型设计的参考，也能作为农机维修培训的结构演示载体，帮助从业者快速理解小型轮式拖拉机的结构组成与动力传递路径。
