料斗振动给料卸料设备结构设计

　　在散料处理的各类生产场景中，料斗振动装置是衔接储料环节与下游输送、加工工序的核心配套部件，常见于饲料加工、粮食储运、建材散料分装、化工粉体输送等作业线，主要解决储料斗内散料架桥、起拱、下料不畅的堵料痛点，替代传统人工捅料、空气炮破拱的作业方式，大幅提升散料转运的连续作业稳定性。

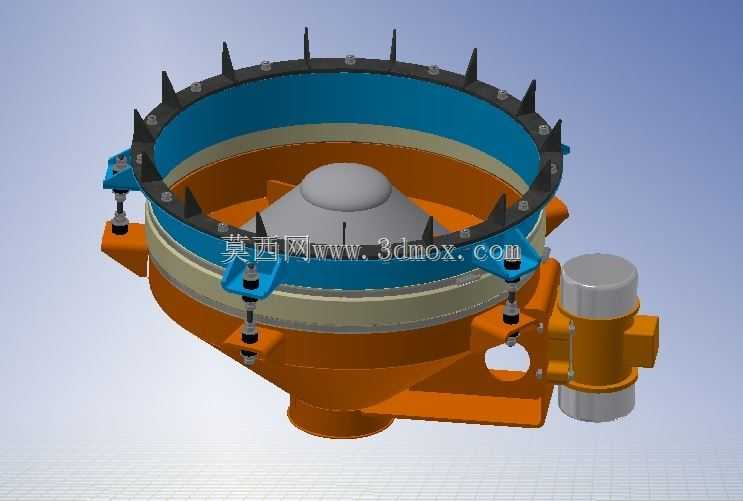

　　该设备整体采用上部敞口接料、下部锥斗收口出料的结构布局，上部环形法兰边用于和上方储料仓的出料口做刚性连接，法兰周圈均匀布置带缓冲弹簧的支撑连接组件，弹簧组件既承担整个振动料斗的承重载荷，又能将振动源产生的激振力限定在料斗本体范围内，避免振动传导至上方储料仓造成仓体结构疲劳、连接螺栓松动等问题。料斗内壁做了光滑过渡设计，中部设置锥形分料凸台，当散料从上方落入料斗时，凸台会将物料均匀分流至锥斗与凸台之间的环形落料通道，避免物料直接冲击锥斗底部造成局部磨损，同时减少物料在锥斗中心区域的堆积压实，从结构上降低物料起拱的概率。

　　设备侧部外置安装的振动电机为整套装置提供激振源，电机采用侧装卧式布局，其安装座与料斗锥段外壁做加强筋焊接固定，保证激振力能够均匀传导至整个料斗壁面，电机的激振力方向与料斗锥面呈特定夹角，既能够带动壁面产生高频微幅振动破除物料与壁面的粘附，又能给物料施加沿锥面向下的滑移驱动力，让散料以稳定的流速从底部出料口排出，不会出现忽快忽慢的料流波动。料斗上部敞口的周圈设置的尖齿状结构，主要用于承接上方储料仓落下的大块结团物料，在振动过程中对结团物料起到初步打散作用，避免大块料直接卡入下部出料口造成堵料。

　　从安装边界来看，该设备的整体外径适配常规中型储料仓的出料口尺寸，安装时需保证上部法兰与储料仓出料口的同轴度误差控制在合理范围内，避免偏心安装导致振动过程中出现偏载，加剧支撑弹簧的不均匀磨损；设备底部出料口可根据下游输送设备的进料口尺寸做适配对接，不管是衔接螺旋输送机、皮带输送机还是计量分装设备，都能通过调整出料口的连接法兰尺寸实现匹配。支撑弹簧组件的安装高度预留了足够的振动行程空间，设备满负荷运行时的水平、竖向振幅不会和周边固定结构产生干涉，安装时需在设备周边预留不小于振幅1.5倍的安全间隙，避免振动过程中碰撞周边管线、支架。

　　在结构设计层面，料斗的锥段角度经过反复校核，针对不同堆积密度、摩擦系数的散料特性，锥面倾角设置为大于物料的自然安息角，配合振动作用能够保证物料不会在锥面滞留；料斗壁板采用耐磨板材加工，针对粮食、饲料等磨琢性较弱的物料可采用普通碳钢板，针对矿石粉、水泥等磨琢性较强的物料可在壁面内衬耐磨衬板，延长设备的使用寿命。振动电机的选型匹配料斗的额定装载量，保证在满料状态下能够提供足够的激振力破除物料架桥，同时不会因为激振力过大导致料斗壁板产生共振、焊缝开裂等结构失效问题。

　　实际作业过程中，该设备可通过调整振动电机的偏心块夹角来调节激振力大小，针对流动性较好的颗粒物料可适当调低激振力，降低设备运行噪音和能耗；针对流动性差、易吸潮结拱的粉体物料，可适当调高激振力，保证下料顺畅。设备的支撑弹簧采用橡胶金属复合弹簧，相比纯金属弹簧具备更好的阻尼减震效果，能够有效吸收振动过程中的高频冲击，降低设备运行时的噪音传导，同时弹簧的抗疲劳寿命更长，减少日常维护的更换频次。

　　不同于传统的固定式料斗，该振动料斗将破拱、给料功能集成在一体，不需要额外配置破拱装置，整体结构紧凑，安装占用空间小，不需要对现有储料仓做大规模改造就能够直接加装在出料口位置，适配老线改造的安装需求。设备的所有连接螺栓都采用防松设计，避免长期振动环境下螺栓松动脱落，日常维护仅需要定期检查支撑弹簧的磨损情况、振动电机的轴承润滑状态即可，运维难度低，适合连续化生产的散料处理作业线长期使用。
