半挂式平地作业设备结构设计方案

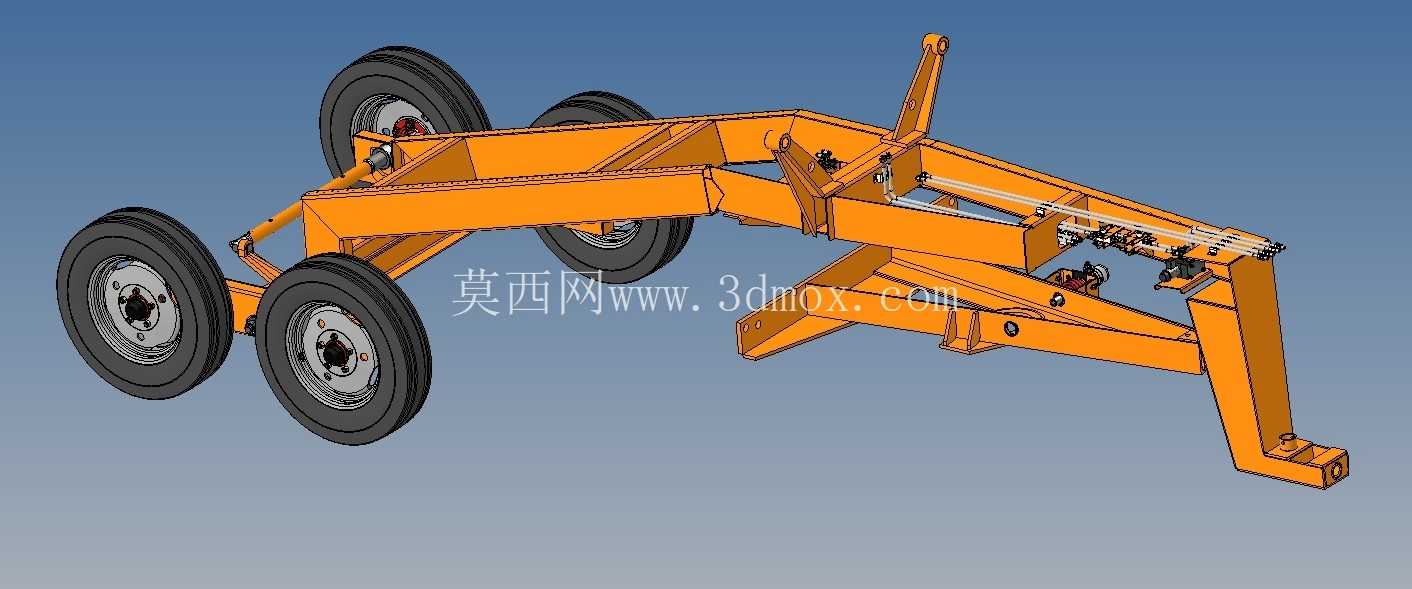

　　在公路路基施工、场地整平作业、矿区道路维护这类需要连续高精度整平的工况里，半挂式平地设备的适配性往往比自行式平地机更灵活，尤其适合长距离线性工程的配套作业，可依托牵引车头完成跨区域转场，无需额外平板运输车承载，转场效率相比同幅宽自行式平地机提升近四成。这套半挂平地机的整体结构采用牵引架连接半挂行走底盘与作业装置的布局，牵引端匹配标准半挂车牵引销尺寸，可直接与主流货运牵引车头对接，不需要对牵引车头做额外改装，作业幅宽覆盖常规三级公路单幅路面整平需求，最小转弯半径适配乡村道路、矿区临时便道的狭窄作业场景。

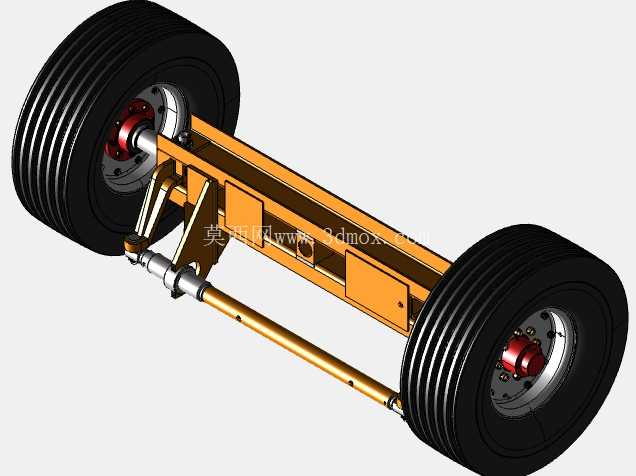

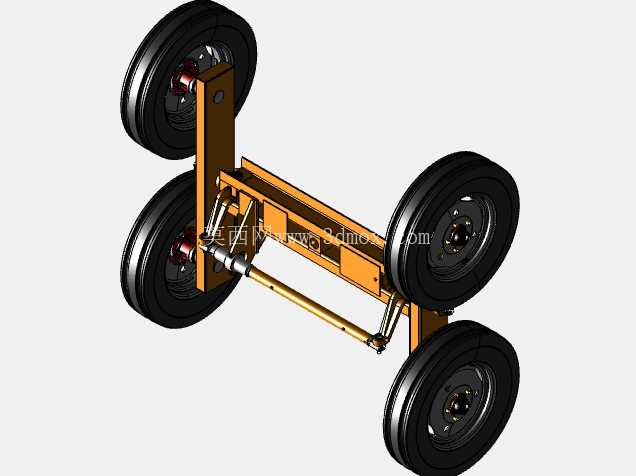

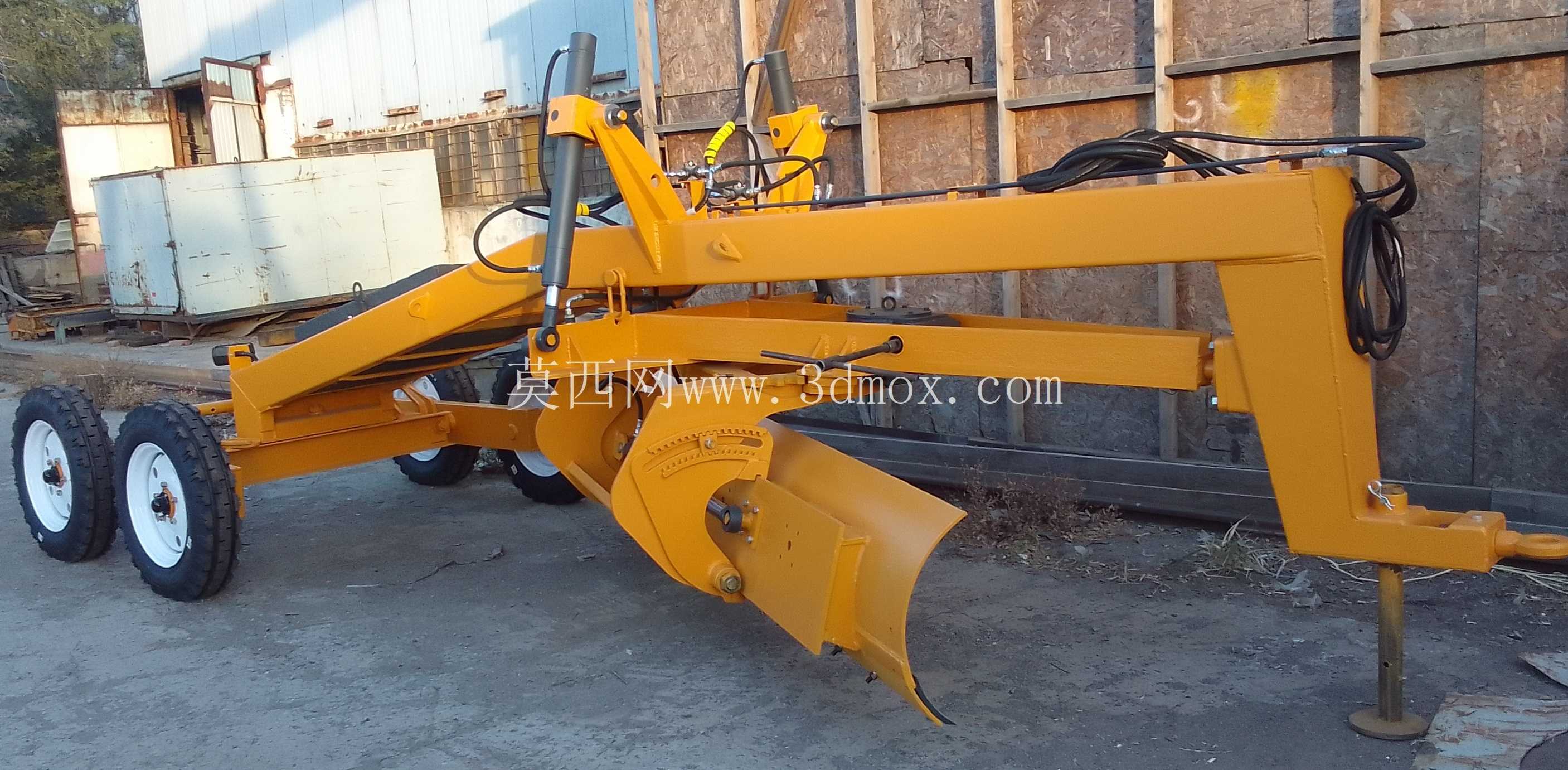

　　从功能设计逻辑来看，这套设备没有照搬自行式平地机的整体式车架思路，而是将刮平装置、角度调节机构、配重模块都集成在半挂底盘的承载框架上，刮平刀板的升降采用双油缸同步驱动，避免单侧受力导致的刀板倾斜，刀板水平回转角度可在正负三十度范围内调节，既能完成常规的路面刮平作业，也能通过侧倾角度调整完成路拱成型、边坡刮修的作业需求。行走轮组采用重载充气轮胎搭配刚性平衡梁结构，在不平整的临时施工路面行驶时，轮组可随地面起伏自适应调整高度，保证刀板作业基准不会因为单轮抬升出现整体偏移，相比刚性底盘的整平设备，对作业面原始平整度的容忍度更高，不需要提前对作业面做粗平处理就能直接开展精平作业。

　　设计过程中重点考量了作业状态与转场状态的结构切换，转场时刮平刀板可整体抬升至离地四十厘米以上的安全高度，避开路面凸起障碍，同时两侧的侧伸刀架可向内收回，整机宽度符合公路货运车辆外廓尺寸要求，不需要办理超限运输许可就能直接在等级公路上行驶。作业状态下，底盘后部的配重块可根据作业面土质硬度调整安装位置，土质较硬、刮平阻力大时将配重后移，增加刀板下压力，避免刀板被硬土顶起出现跳刀现象；土质较软时适当前移配重，防止刀板切入过深导致作业面出现坑洼。

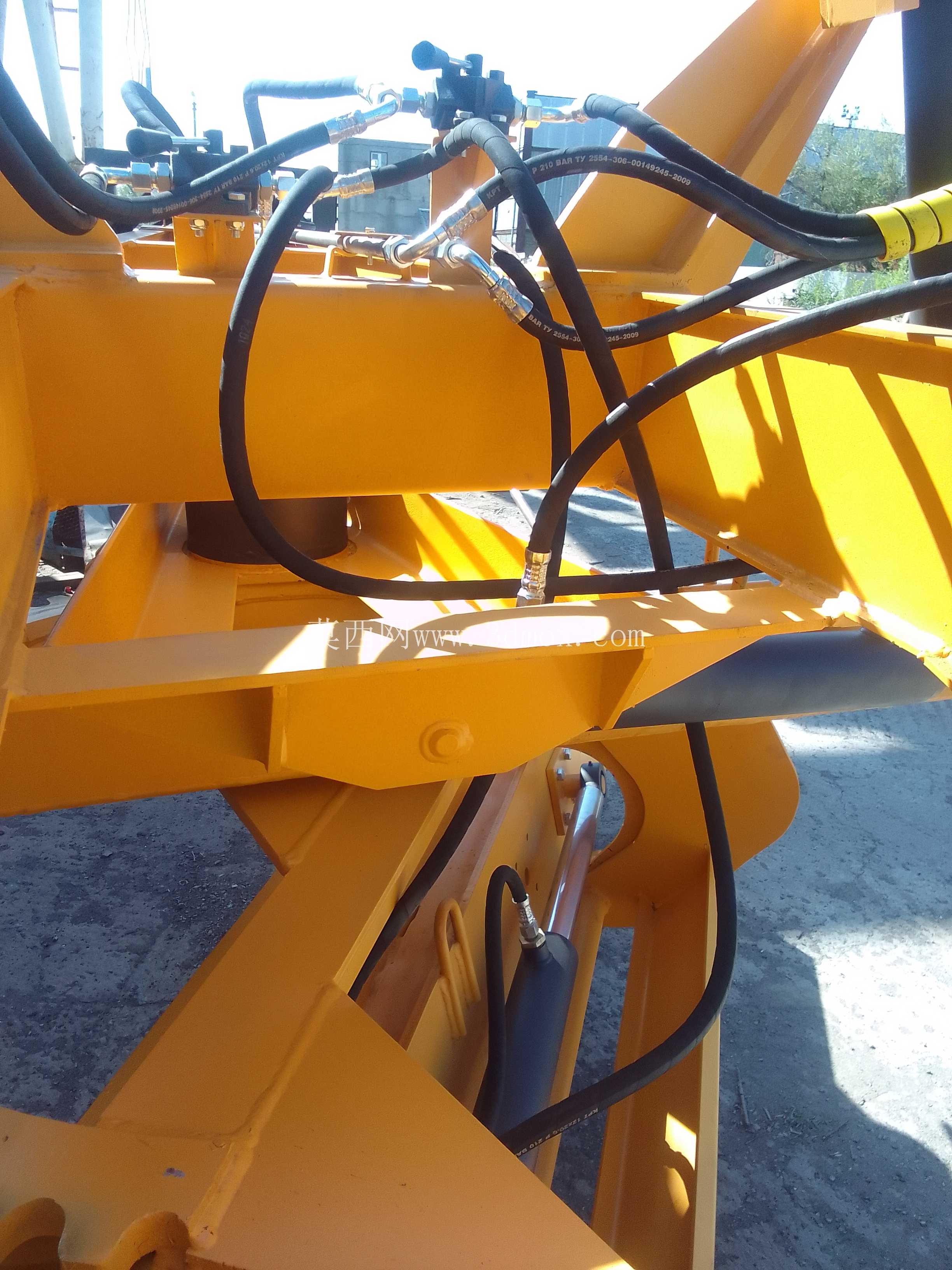

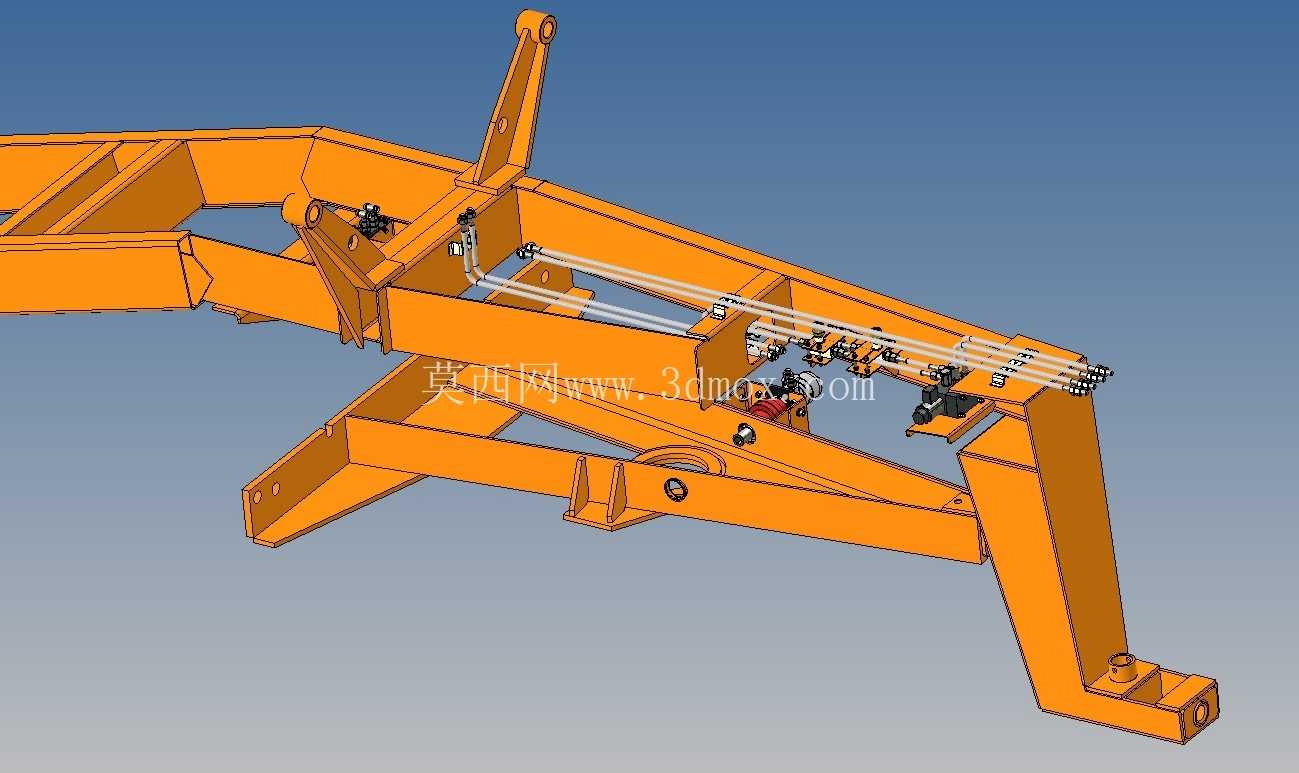

　　安装边界方面，牵引架与半挂底盘的连接位置预留了通用的液压管路快插接口，牵引车头只需要配备标准挂车液压输出接口就能为设备作业提供动力，不需要额外加装独立动力单元，整体结构的维护点都集中在底盘两侧的走台位置，日常检查油缸密封、销轴磨损、刀板磨损量的时候不需要攀爬设备主体，站在地面就能完成全部常规检查作业。刀板采用分段式耐磨合金刀片，磨损后可单独更换磨损段，不需要整体更换整幅刀板，后期易损件更换成本比整体式刀板低六成左右。

　　针对不同作业场景的适配，这套设备的刮平装置预留了辅助作业机具的安装接口，可在刀板上方加装松土耙、推土板等附件，遇到板结的硬土层时先放下松土耙将表层土耙松，再通过刀板刮平，不需要额外搭配推土机完成前置松土工序，单机就能完成从粗平到精平的全流程作业。在场地整平作业中，设备可通过牵引车头的低速倒行完成小范围精准整平，相比正向行驶作业，倒行时驾驶员可直接观察刀板与基准点的位置差，整平精度更容易控制，适合厂区场地、宅基地这类小面积高精度整平的作业需求。

　　结构强度设计上，整个承载框架采用矩形管焊接结构，关键受力位置做了加强筋处理，刮平刀板的受力横梁采用箱型梁结构，可承受单侧最大八吨的刮平阻力，在夹杂碎石的硬土层作业时不会出现横梁变形的问题。所有铰接销轴都采用黄油嘴集中润滑设计，润滑点引出到设备外侧，日常打黄油维护时不需要探到设备底部，降低维护作业的安全风险。行走轮的制动系统与半挂车常规制动气路匹配，转场行驶时可与牵引车头的制动系统同步动作，长距离下坡行驶时的制动可靠性符合货运车辆的安全要求，不会出现制动滞后的问题。
