同轴双组桨叶齿轮传动推进装置结构

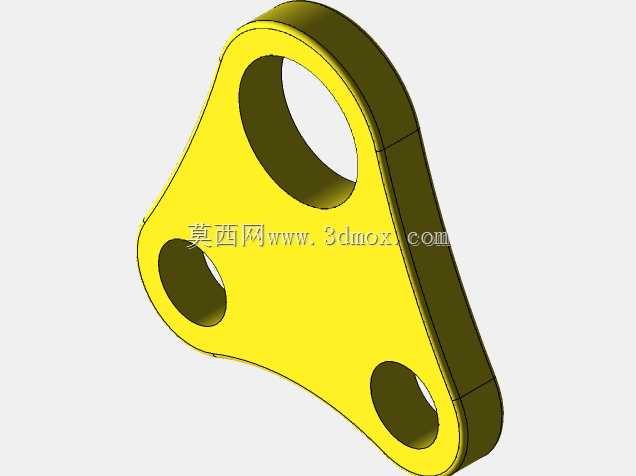

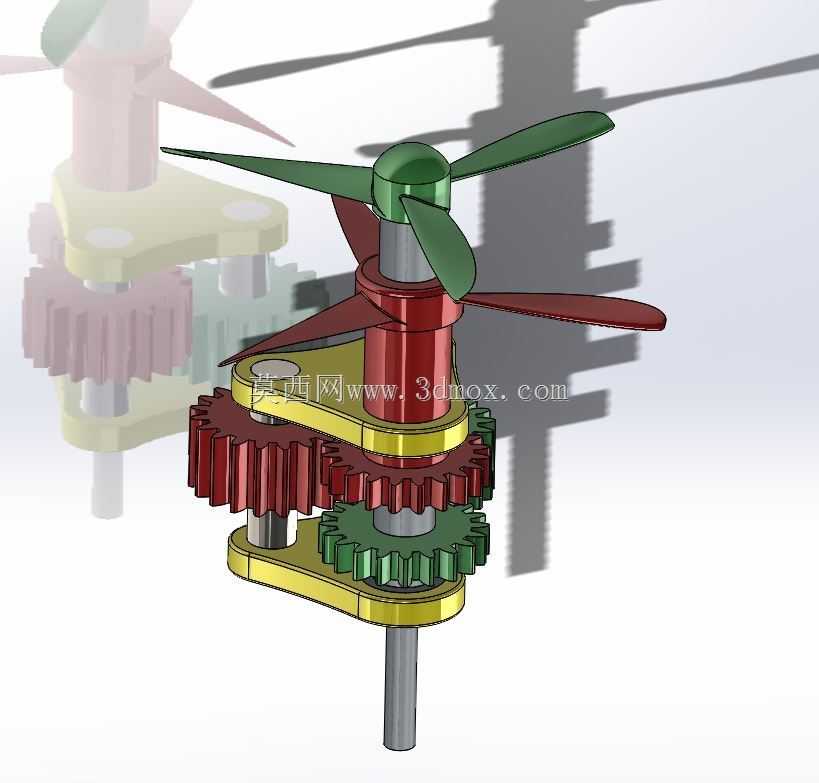

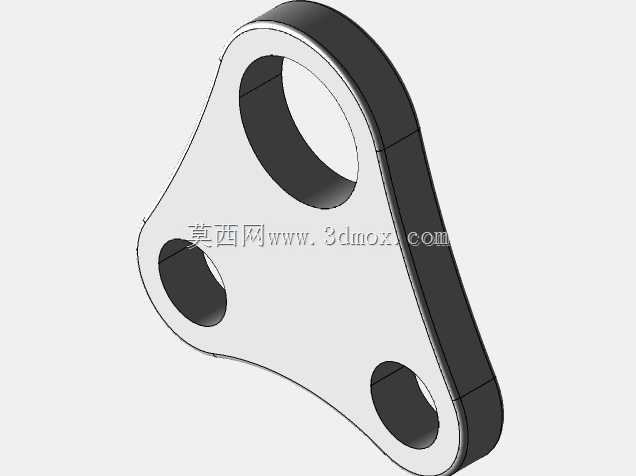

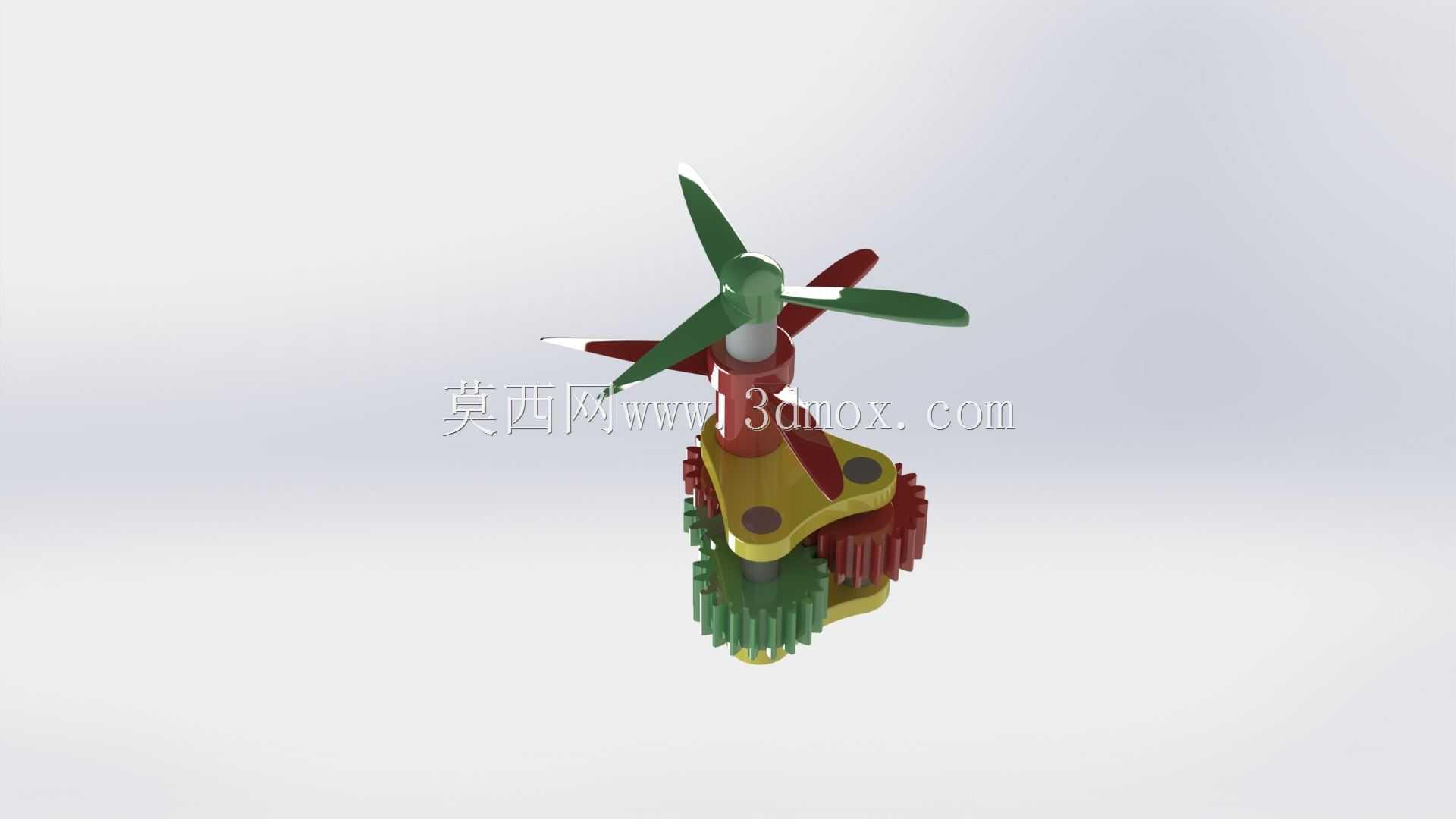

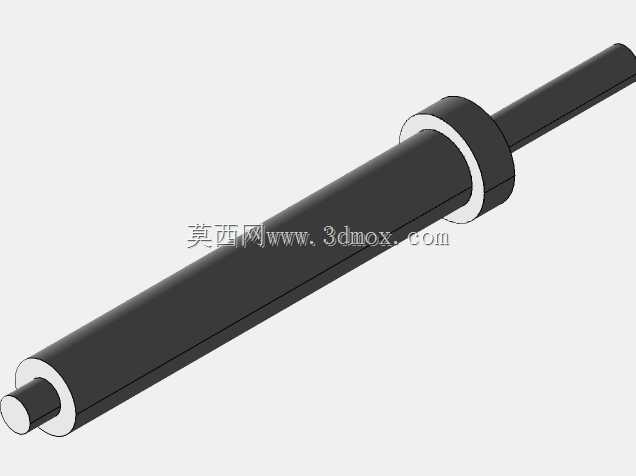

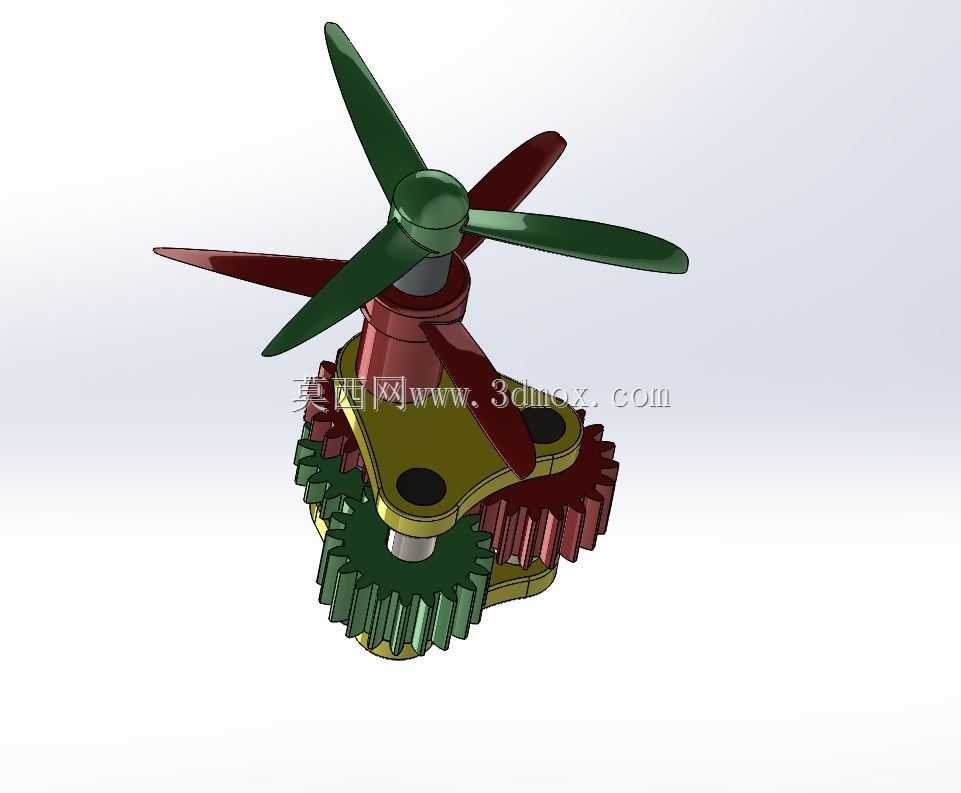

　　在小型通航飞行器、涵道式无人机以及特种水下航行器的动力单元设计中，同轴对转推进结构一直是平衡扭矩输出、提升推进效率的核心方案之一，这套同轴推进结构采用双层行星齿轮组作为动力传递核心，通过上下两层不同齿比的啮合齿轮组，将单输入轴的旋转动力分流为两组反向旋转的输出扭矩，分别驱动上下两层桨叶同步反向转动，从根源上抵消单组桨叶高速旋转产生的反扭矩，无需额外设置尾桨或者扭矩补偿结构，就能让搭载平台保持姿态稳定，大幅降低动力系统的整体结构重量。

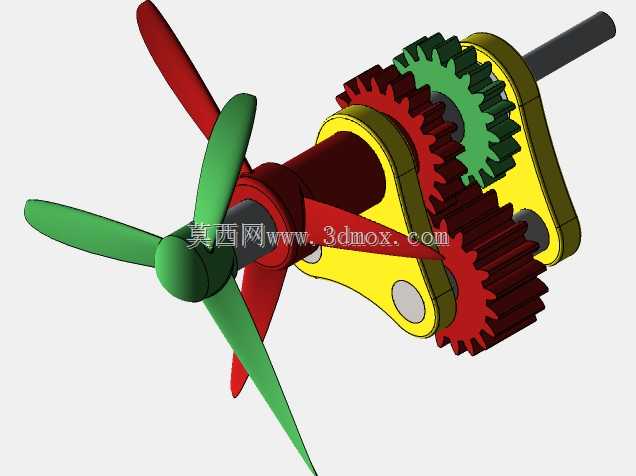

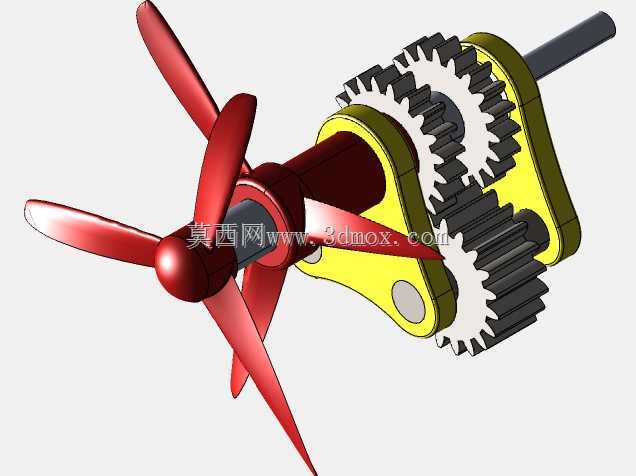

　　从实际应用场景来看，这类结构既可以适配小型电动航空模型的动力单元，替换传统单桨配平结构来提升悬停稳定性，也能经过密封改装后用于小型水下潜航器的推进端，利用同轴对转的桨叶流场耦合特性，提升低流速下的推进效率，减少水流紊流对航行姿态的干扰。在结构设计层面，这套装置的齿轮组采用层叠式布置，下层大直径行星齿轮作为动力输入级，通过中间的太阳轮轴将动力传递到上层的换向齿轮组，两层齿轮的齿比经过匹配计算，保证上下桨叶的转速差控制在合理区间，避免桨尖气流或者水流出现干涉扰动，同时齿轮的啮合间隙预留了0.02-0.05mm的装配公差，既保证传动过程的顺滑度，也能抵消高速运转下的齿轮热膨胀量，防止出现卡滞磨损。

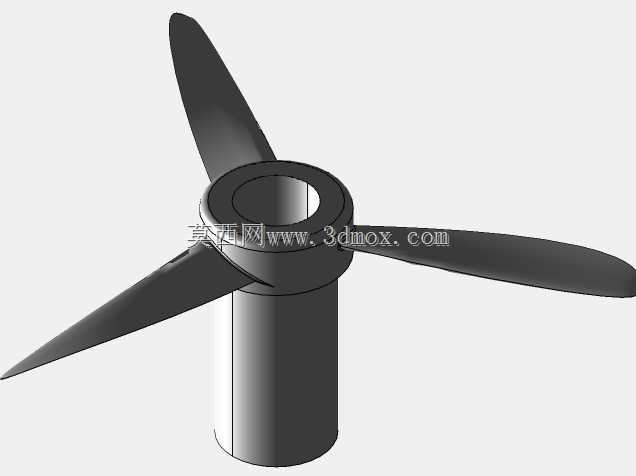

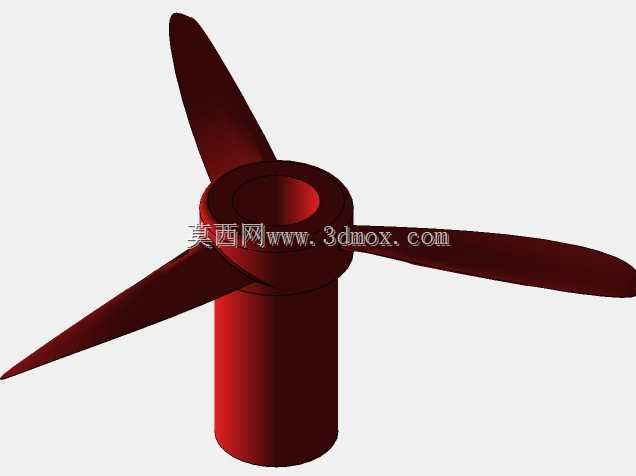

　　桨叶部分采用了宽弦短桨叶的构型，上下两层桨叶分别采用不同的翼型截面，下层桨叶负责主要的推力输出，翼型弯度更大，在低转速下就能获得足够的推力系数，上层桨叶负责梳理下层桨叶产生的尾流，同时输出辅助推力，翼型弯度更小，能够降低高速旋转下的空气阻力。安装边界上，整套装置的底部预留了标准的电机轴安装孔，适配常见的22系列、28系列外转子无刷电机的输出轴尺寸，安装法兰的孔位采用通用的32mm孔距设计，可以直接固定在标准的电机安装座上，不需要额外制作转接件，整体结构的最大外径控制在85mm以内，高度不超过70mm，能够嵌入直径90mm的标准涵道外壳内部，适配多数小型涵道动力平台的安装尺寸要求。

　　在功能特性上，这套结构的齿轮组采用分体式装配设计，每个齿轮都可以单独拆卸更换，当出现轮齿磨损或者桨叶损坏时，不需要拆解整个动力单元就能完成备件更换，降低维护成本。齿轮与轴的配合处预留了润滑脂存储槽，装配时填充低温润滑脂后，可以在-20℃到60℃的环境温度区间内长时间稳定运转，不会因为低温导致润滑脂凝固增大传动阻力，也不会因为高温导致润滑脂流失加剧齿轮磨损。上下桨叶的安装座采用快拆式卡槽设计，桨叶通过卡簧固定在安装座上，更换不同螺距的桨叶时只需要取下卡簧就能完成拆装，不需要使用专用工具，方便根据不同的载荷需求调整桨叶参数。

　　从设计思路的角度出发，这套结构没有采用复杂的多级行星齿轮换向结构，而是用两层直齿轮的啮合实现换向，在保证传动可靠性的前提下尽可能减少零件数量，整套装置的零件总数控制在20个以内，加工难度低，其中齿轮部分既可以采用POM材质注塑加工用于模型类场景，也可以采用铝合金或者不锈钢材质通过滚齿加工制作，用于载荷更大的工业级应用场景。结构的重心完全落在输入轴的轴线上，高速旋转时不会出现偏心振动，动平衡调试只需要对两层桨叶分别做配平即可，不需要额外对齿轮组做动平衡处理，降低了装配调试的难度。在实际装配过程中，需要注意上下两层桨叶的初始相位角错开30度，避免旋转过程中桨叶出现碰擦，同时齿轮啮合的侧隙要调整到均匀一致，防止出现传动异响或者单侧轮齿过度磨损的问题。
