板材冲压加工用数控冲床设备结构

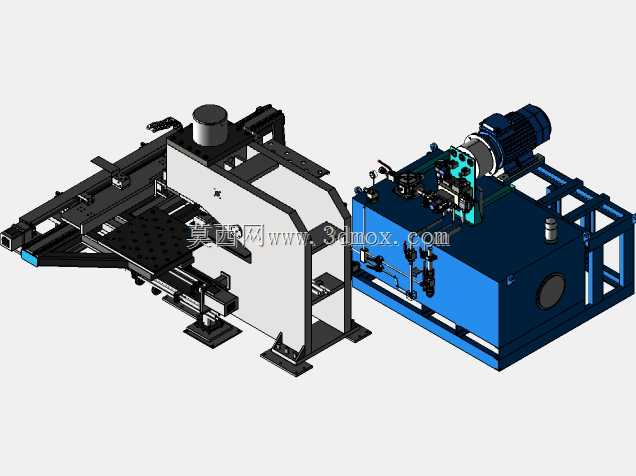

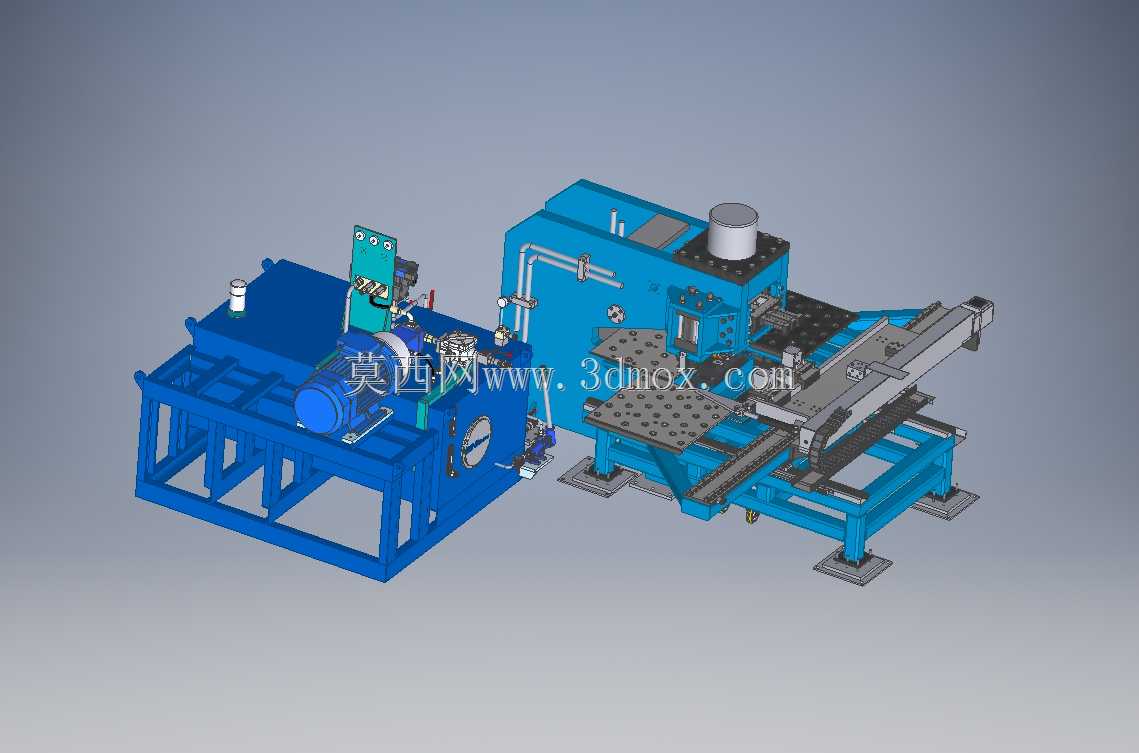

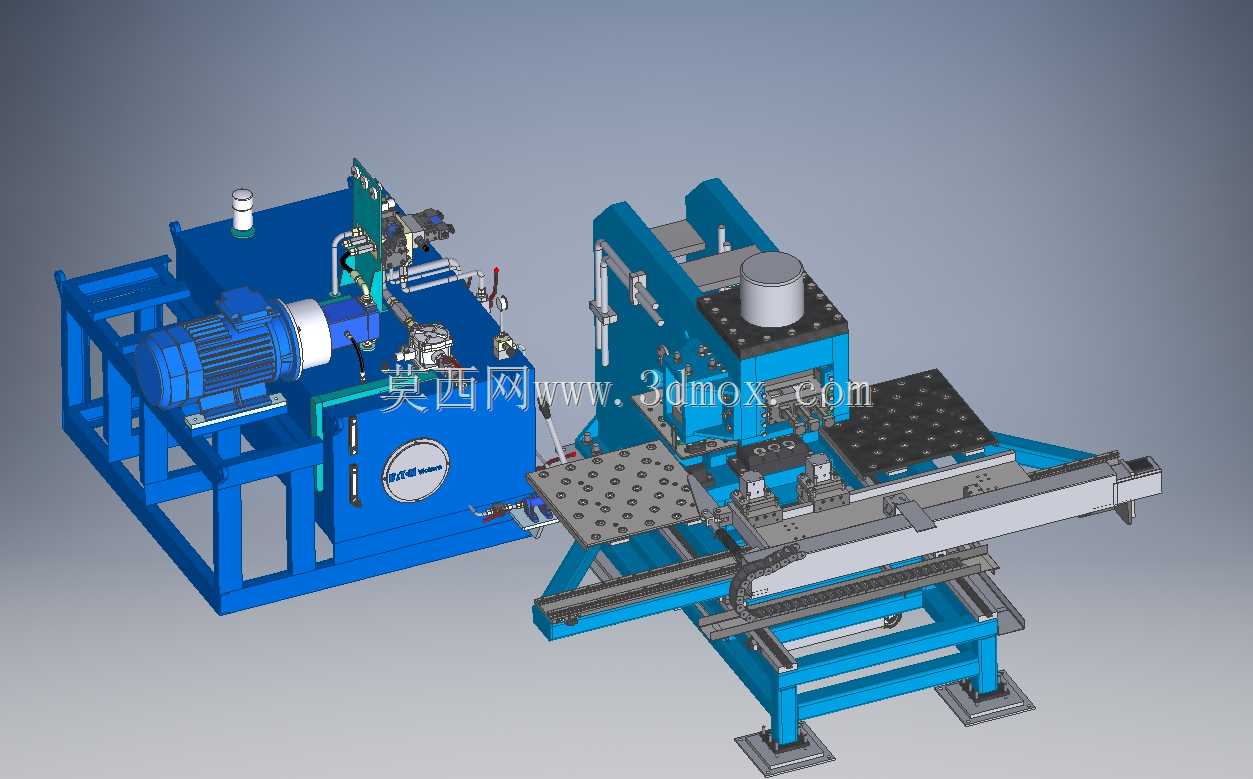

　　在钣金加工、五金制品、电气柜体制造的生产场景中，数控冲床是承担板材孔位冲裁、浅成型加工的核心设备，这套三维结构完整还原了设备的送料、冲压、动力三大核心模块的装配关系，可直接用于设备改型、结构校核、产线布局仿真的参考依据。从实际加工用途来看，该设备主要针对5mm至20mm厚度的碳钢、不锈钢板材完成自动化冲压作业，最大可适配直径32mm的冲头，能够覆盖常规电气柜安装孔、五金件定位孔、钣金结构连接孔的加工需求，相比普通手动冲床，其搭载的伺服送料平台可实现X/Y两轴的精准定位，单次装夹即可完成整板所有孔位的连续冲裁，无需人工反复调整板材位置，大幅降低重复装夹带来的定位误差。从结构设计思路来看，整套设备采用分体式布局，左侧为送料工作台单元，

　　右侧为冲压动力单元，两个模块通过地脚螺栓独立固定在车间混凝土地面上，安装时仅需保证送料平台的导轨面与冲压工位的下模面处于同一水平高度即可，无需复杂的同轴度校准，降低了现场安装调试的难度。送料单元采用滚珠丝杠搭配线性导轨的传动结构，工作台面设置密集的万向滚珠支撑，减少厚板移动时的摩擦阻力，夹钳采用气动锁紧结构，可适配不同宽度的板材，夹钳位置可根据板材尺寸沿横梁方向手动调整，避免冲裁过程中夹钳与冲头发生干涉。冲压动力单元采用液压驱动方案，液压站集成在动力单元的底座内部，电机带动柱塞泵为冲压油缸提供高压油液，油缸的冲压行程、保压时间可通过控制系统参数调整，可适配不同厚度、不同材质板材的冲裁力需求，避免冲头因冲裁力不足出现崩刃、

　　或者压力过大导致板材变形的问题。从安装边界尺寸来看，整套设备的横向总长度约为2.8米，纵向总宽度约为1.6米，设备顶部最高处距离地面约1.8米，安装时需要在设备周边预留至少1米的操作维护空间，其中送料平台的左侧需要预留板材上料的堆放空间，动力单元的右侧需要预留液压站维护、液压油更换的操作空间，设备上方需要预留至少0.5米的管线排布空间，避免车间天车吊运物料时与设备发生碰撞。在结构细节设计上，冲压工位的下模座采用快换式结构，无需拆卸周边的送料组件即可完成冲头、下模的更换，适配不同孔径、不同形状的冲裁需求；设备的所有传动导轨均配备可伸缩的钢板防护罩，避免冲裁产生的金属碎屑落入导轨副内部，加剧导轨、丝杠的磨损；

　　液压站的油箱侧面设置液位计与油温传感器，可实时监控液压油的状态，当油温过高、液位过低时设备会自动触发停机保护，避免液压元件因润滑不足出现损坏。从实际产线适配的角度来看，该设备可搭配自动上料架、下料码垛机构组成全自动冲压生产线，也可单独作为单机设备用于小批量多品种的钣金加工场景，其送料平台的最大承载重量约为300kg，可满足常规尺寸中厚钢板的加工需求，冲压频率最高可达每分钟60次，定位精度可控制在0.1mm以内，能够满足绝大多数通用钣金件的加工精度要求。在建模细节上，这套结构完整还原了所有的紧固件、管线接头、操作按钮盒的安装位置，没有省略关键的装配细节，比如送料单元的行程限位开关、冲压单元的安全光幕安装位、液压管路的排布走向都做了1:1的还原，结构工程师在做产线仿真、设备改造时，可以直接提取相关部件的安装尺寸，无需再重新测绘实物。需要注意的是，该设备的安装地面需要做硬化处理，地面平面度误差不能超过2mm/m，否则长期运行会导致送料导轨出现偏磨，影响送料定位精度；设备的供电需要搭配独立的稳压电源，避免车间其他大功率设备启动时的电压波动影响伺服系统、液压控制系统的稳定运行。
