CA6140车床用水冷ER11夹头主轴电机

　　这款水冷主轴电机是CA6140车床适配的加工执行部件，核心适配非金属、软金属的小切削量精密加工场景，在小型数控雕刻、台式车床改造、桌面级精密铣削作业中承担核心切削动力输出角色，日常作业中可夹持直径适配ER11夹头范围的铣刀、钻头、雕刻刀等刀具，完成工件的铣削、钻孔、雕刻等加工工序，相比风冷主轴，水冷结构的运行噪音更低，长时间连续作业时的温升控制更稳定，能有效避免长时间高转速运行下的主轴热变形，保障加工精度的一致性。从结构设计逻辑来看，整体采用圆柱形筒身布局，外壳做了光滑防锈处理，筒身内部集成定子、转子与冷却水道，冷却水道沿筒壁环形排布，可通过外接循环冷却水带走转子高速运转产生的热量，前端采用ER11型弹性夹头锁紧结构，

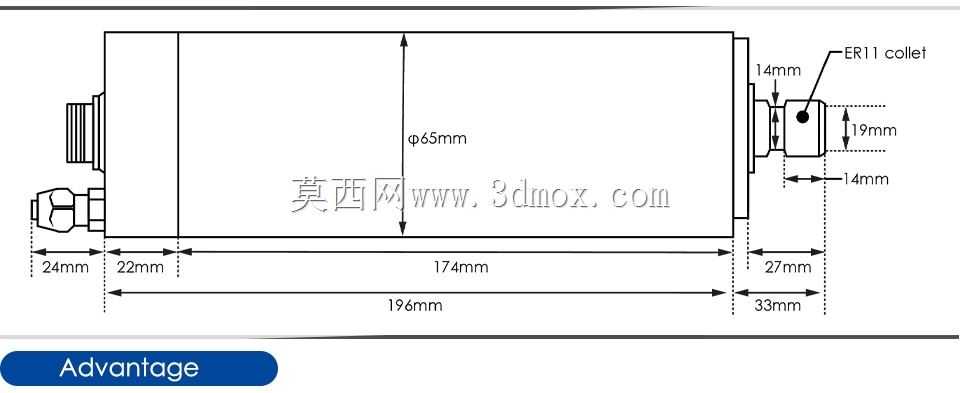

　　夹头锁紧螺母做了防滑处理，配套的压帽可通过标准扳手实现刀具的快速装夹更换，前端法兰盘预留了均匀分布的安装螺孔，可直接与车床的主轴安装座对接固定，后端为水冷管路接口与动力接线端，接线端做了密封防护处理，避免加工过程中的切削液、水雾渗入造成电路故障。外形尺寸上，筒身直径为65mm，整体轴向长度适配CA6140车床的主轴安装腔空间，安装时需注意预留前端刀具装夹的伸出长度，以及后端水冷管路的弯折空间，避免管路弯折过大影响冷却水循环流量，安装法兰的螺孔位置与CA6140车床原主轴安装位的孔位完全匹配，无需额外做安装座的二次加工即可完成替换装配。实际选型适配时，该主轴支持800W与1200W两档功率规格，可根据日常加工的材质硬度、

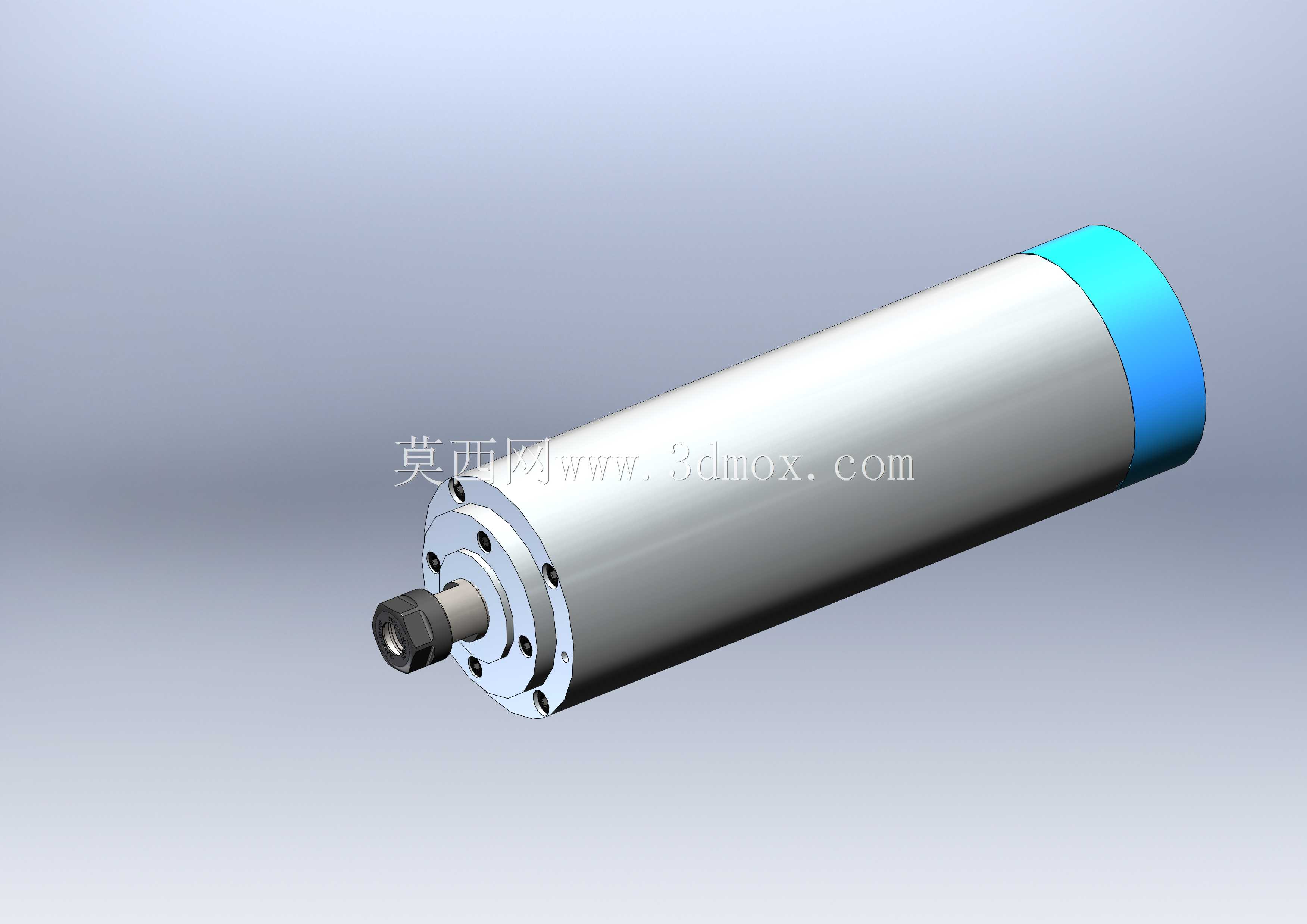

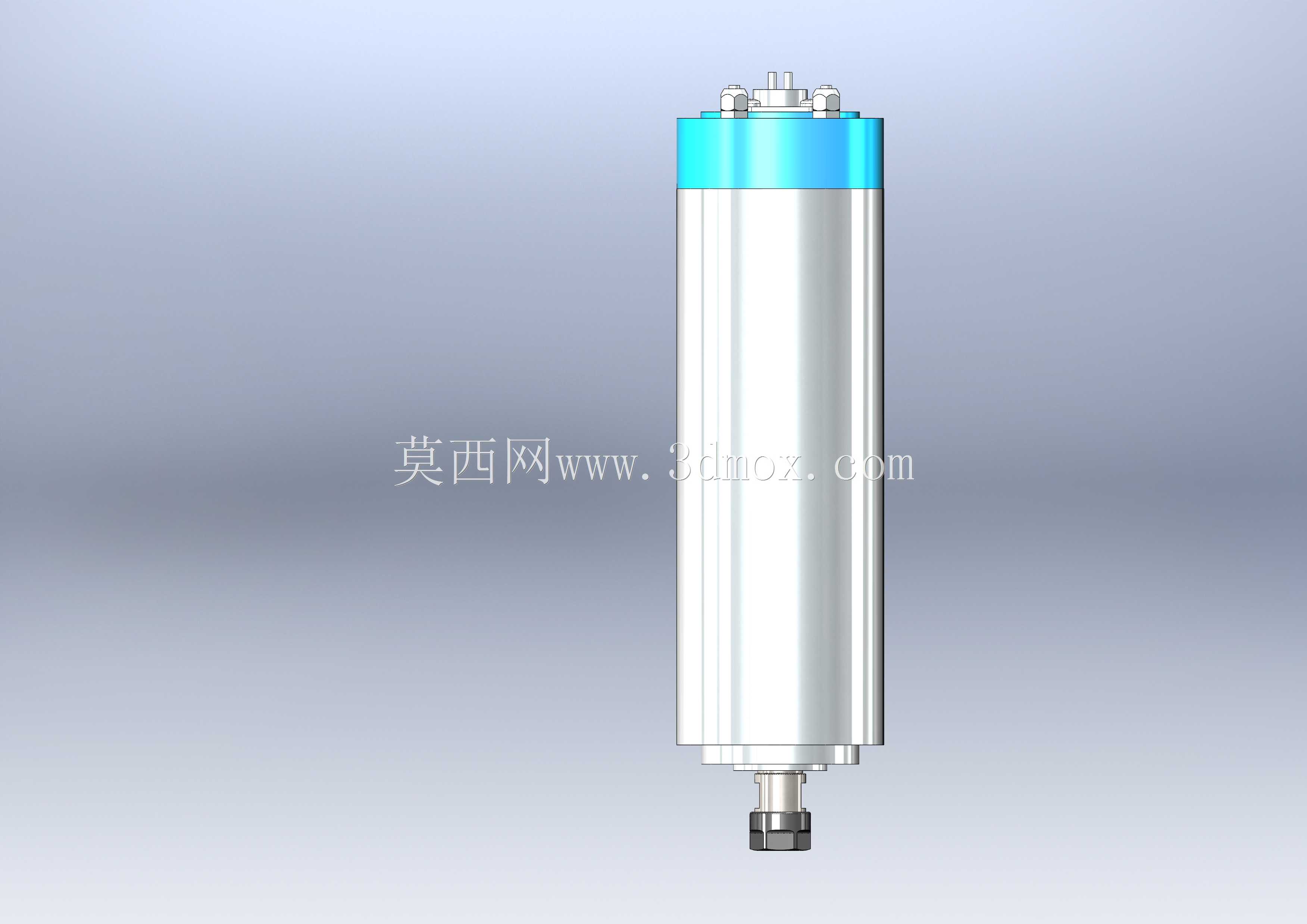

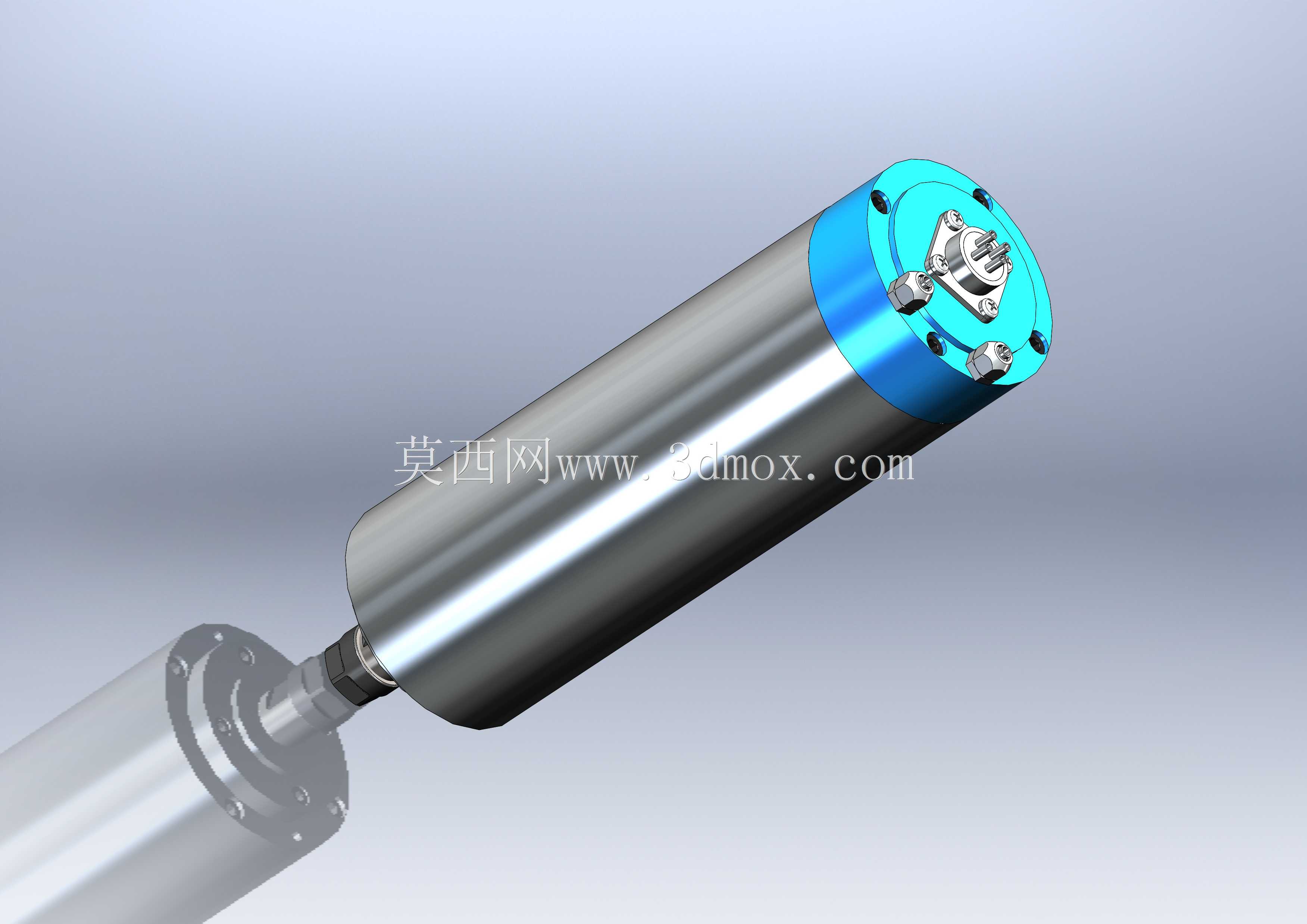

　　切削深度选择对应功率版本，220V的供电规格适配普通工业车间的常规供电回路，无需额外配置专用变压器即可投入使用，ER11夹头的夹持范围覆盖常用的小直径刀具，可满足大部分小型精密加工的刀具装夹需求，运行时的径向跳动控制在精密加工允许的公差范围内，能保障加工面的光洁度与尺寸精度。在三维建模过程中，该模型完整还原了主轴的所有外部结构特征，包括前端法兰的安装孔位、夹头压帽的外形、后端的端盖结构、筒身的冷却接口位置，建模时严格按照实物的尺寸比例绘制，可直接用于CA6140车床的改造装配仿真，验证主轴安装后的空间干涉情况，也可用于小型数控设备的主轴选型布局参考，核对安装边界尺寸，避免实际装配时出现尺寸不匹配的问题。日常使用中，

　　该主轴需配套循环水冷系统使用，开机前需确认冷却水循环正常，避免无水运行造成密封件损坏，刀具装夹时需保证夹头与锥面的清洁，避免碎屑进入造成夹持偏心，影响加工精度与主轴轴承寿命，定期检查前端的密封件磨损情况，及时更换老化的密封件，防止切削液进入主轴内部造成轴承锈蚀。
