带自动换刀功能的42mm宽度微型主轴

　　在桌面级精密加工设备、小型非标自动化加工工位的布局设计中，主轴单元的体积与功能集成度往往是决定整机紧凑性的核心因素，这款宽度仅42mm的超微型自动换刀主轴，正是针对小空间内的多工序加工需求开发的功能部件。从实际应用场景来看，这类微型主轴常被搭载在小型桌面CNC、精密排刀式小车床的辅助动力头工位、定制化小件加工专机上，用来完成有色金属、工程塑料等软质材料的钻、铣、攻丝等轻负荷加工工序，尤其适合加工尺寸在50mm以内的小型精密零件，比如小型结构件、3C产品小件、模型配件等，能够在有限的安装空间内实现多刀具自动切换，省去人工换刀的停机时间，提升小批量精密加工的连续作业效率。

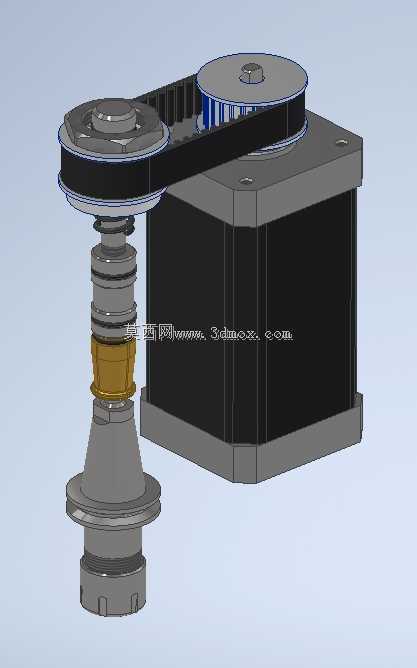

　　从功能特性来看，这款主轴集成了自动换刀机构与驱动单元，不需要额外搭配独立的换刀机械手或者打刀缸结构，整体结构高度集成，换刀动作通过内置的机构完成，能够适配标准的小规格刀柄，满足不同工序的刀具装夹需求。主轴的输出端采用标准的ER型夹头接口，夹持范围覆盖常见的小直径铣刀、钻头、丝锥，能够满足常规轻切削的刀具装夹要求。内置的驱动单元与主轴本体直连，传动链短，高速运转时的振动控制表现较好，适合小进给量的精密加工场景，加工表面质量能够满足小型零件的常规精度要求。

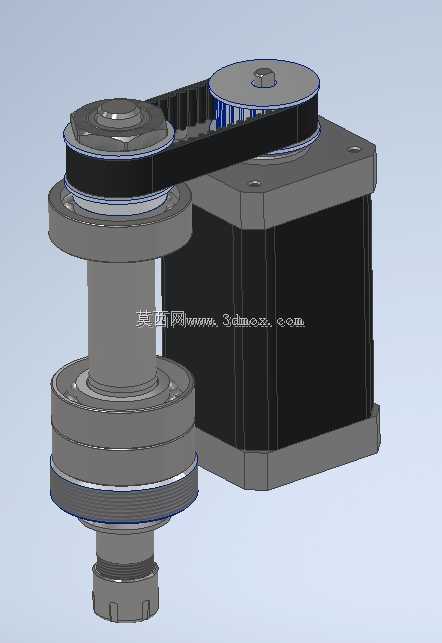

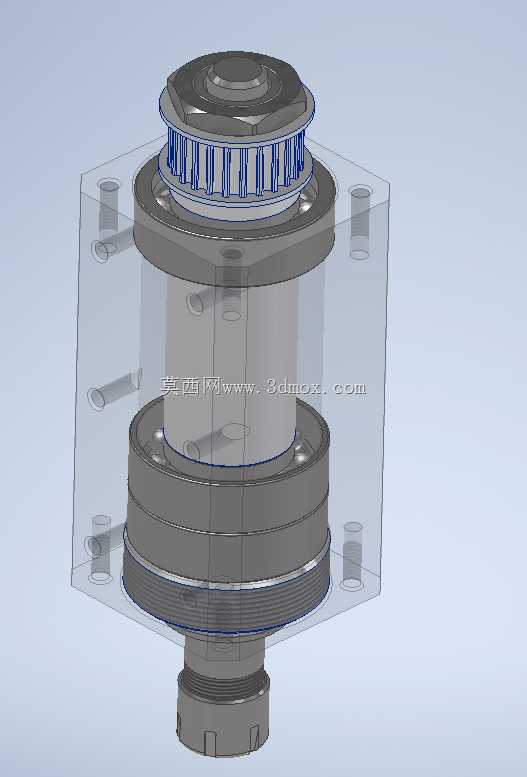

　　在设计思路上，这款主轴采用了分层堆叠的结构布局，将驱动电机部分、换刀执行机构、主轴轴承组部分沿轴向紧凑排布，在保证功能完整性的前提下尽可能压缩径向尺寸，最终将整体宽度控制在42mm，这个尺寸刚好适配NEMA42标准电机的安装法兰尺寸，能够直接替换同规格的常规无换刀功能主轴，不需要对原有设备的安装板做大幅修改，降低了设备改造的设计成本。外壳部分采用了分体式拼接结构，不同功能段的壳体通过精密定位销与内六角螺栓连接，既保证了装配时的同轴度要求，也方便后期的维护拆解，轴承安装位的壳体采用了加厚设计，提升主轴运转时的刚性，减少切削受力时的形变。接线与气路接口布置在主轴壳体的顶部，不会占用侧面的安装空间，方便设备布线走管，避免加工过程中切屑、切削液飞溅到接口位置造成损坏。

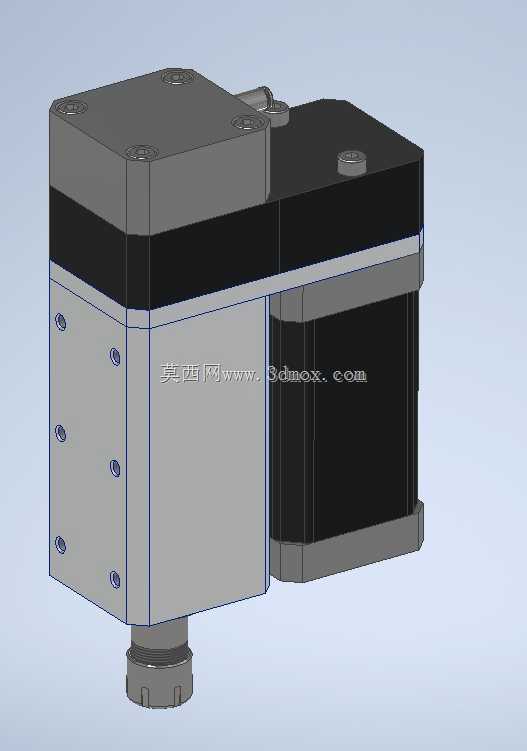

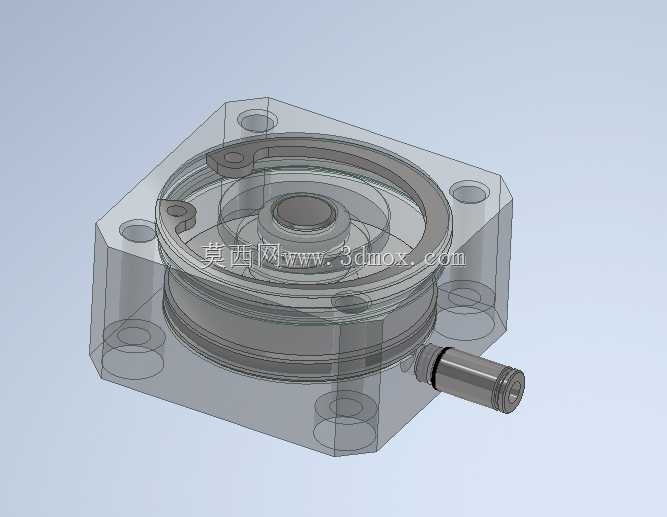

　　从安装边界来看，这款主轴的主体截面为近似方形结构，安装时可以通过侧面的螺纹孔直接固定在设备的Z轴滑台上，不需要额外设计复杂的转接法兰，安装孔位的间距符合标准NEMA42电机的安装尺寸规范，和常规同规格安装尺寸的驱动部件具备互换性。主轴的轴向总长度经过紧凑化设计，不会过多占用Z轴的行程空间，对于Z轴行程有限的小型设备来说，能够留出更多的加工上下移动空间。换刀动作的执行行程被控制在主轴本体内部，不需要额外的轴向退让空间，设备设计时不需要在Z轴方向预留额外的换刀避让位置，进一步压缩整机的结构尺寸。在实际选型搭配时，只需要匹配对应的驱动信号与气路供给，就可以实现自动换刀的逻辑控制，不需要额外搭配复杂的换刀检测组件，内置的到位检测结构能够反馈刀具夹紧与松开的状态，保证换刀动作的可靠性。

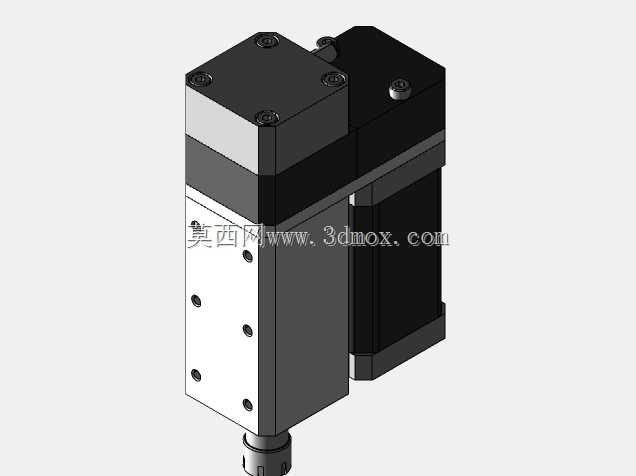

　　对于从事小型加工设备开发、桌面级CNC改装的结构工程师来说，这类集成化微型主轴的三维模型能够直接用于设备的整体布局校验，在设计阶段就可以核对安装干涉、行程边界、接口位置等关键尺寸，避免后期装配时出现尺寸不匹配的问题。模型完整还原了主轴的外部轮廓、安装孔位、接口位置、输出端尺寸等关键结构特征，能够直接用于装配体的干涉检查、安装板的孔位设计、外防护的开口尺寸确定等工作，减少实际测绘的工作量，提升设备开发的效率。在建模细节上，模型的各个拼接面、螺栓孔位、凸台结构都和实际产品保持一致，能够准确反映部件的真实外形尺寸，为结构设计提供准确的参考依据。
