户外便携JBL蓝牙音箱结构设计

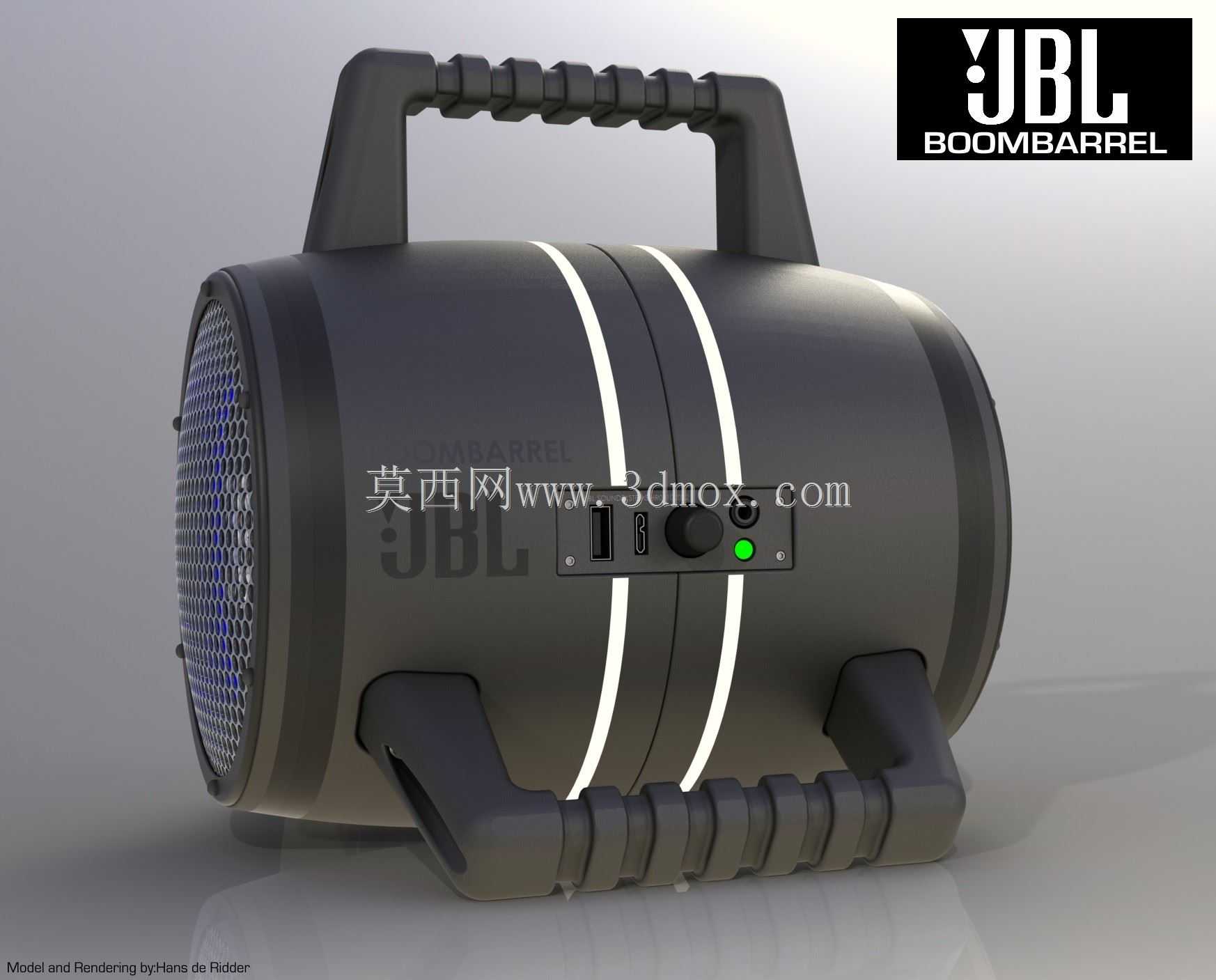

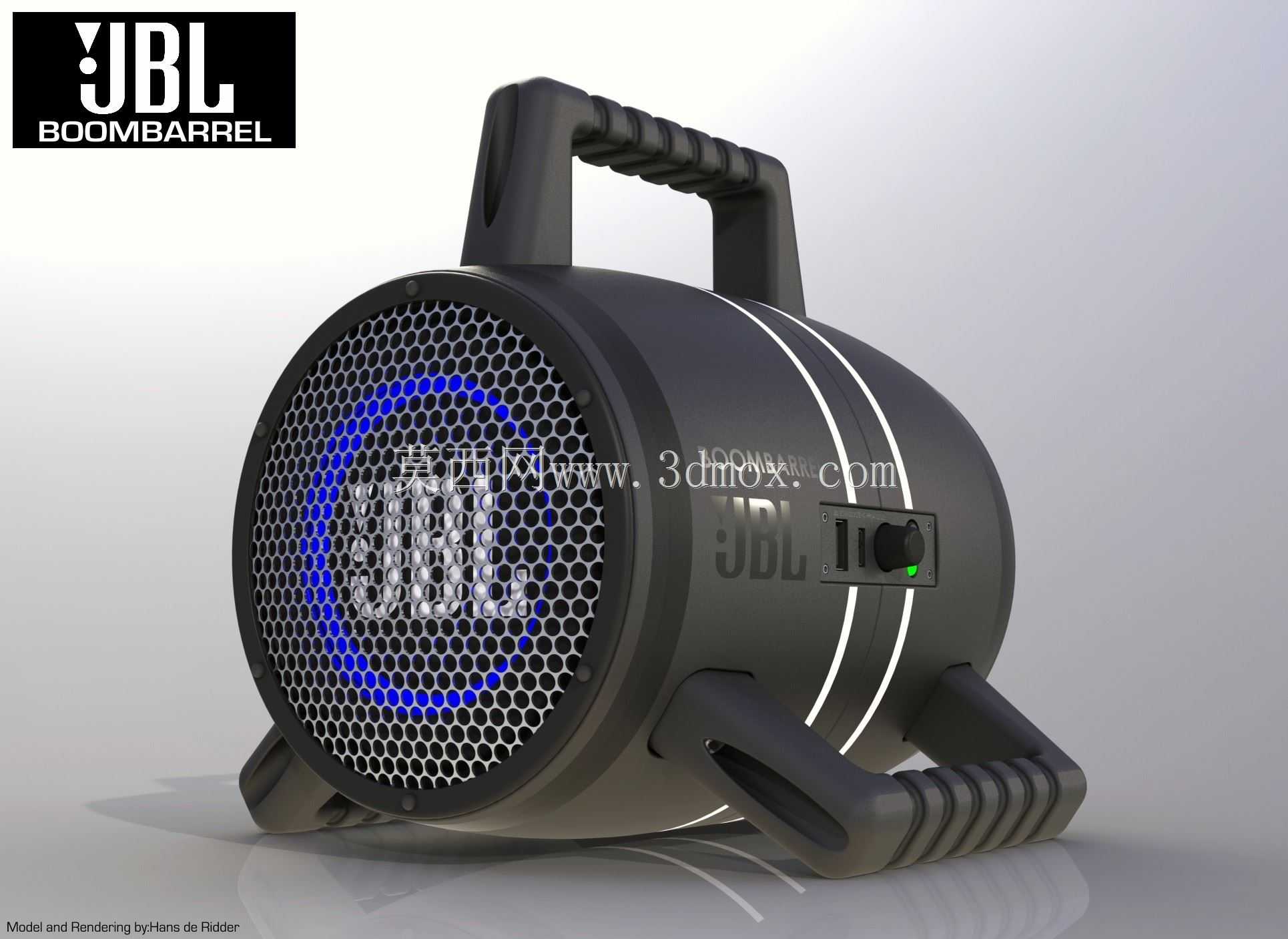

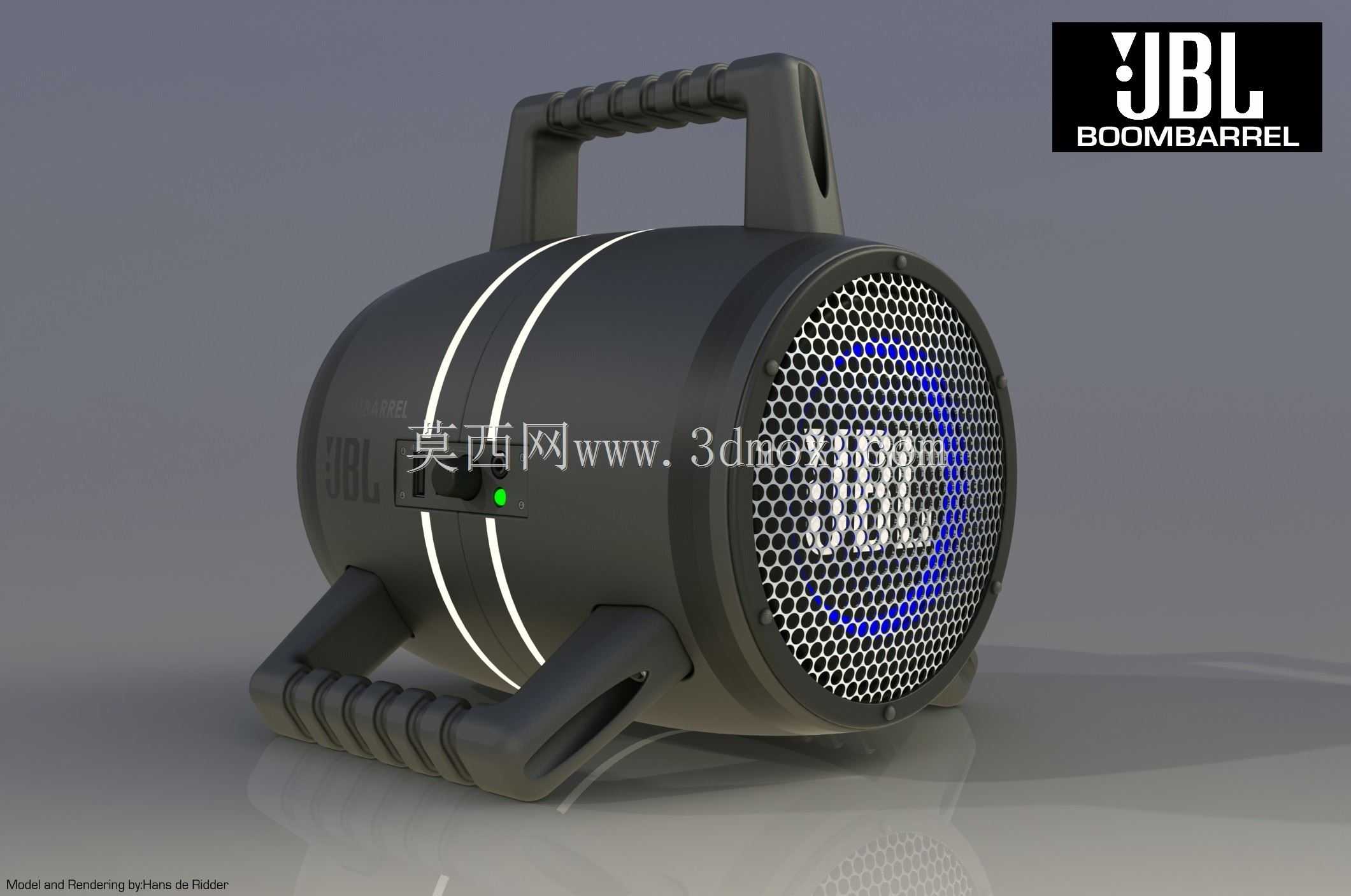

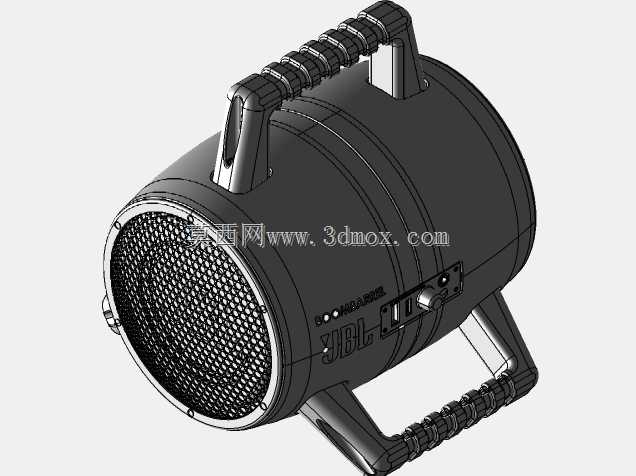

　　这款便携蓝牙音箱的结构设计，首先围绕户外移动使用的核心场景展开，日常露营、工地临时扩音、户外作业间隙的音频播放、短途自驾的随车音频输出都是它的典型应用场景，区别于桌面固定式音箱，它的所有结构设计都优先考虑移动使用中的抗损、便携、握持稳定性需求。从功能特性来看，它内置全频扬声器单元，正面采用六边形蜂窝状金属网罩做防护，网罩内侧做了环形蓝色氛围灯的安装位，灯条通过卡扣固定在网罩与前壳之间的预留槽内，走线沿着壳体内侧的走线槽排布，避免晃动过程中线材被挤压破损。机身主体采用桶形结构，这种结构的抗摔性能远优于方正壳体，意外跌落时弧形外壳可以分散冲击力，减少内部元器件受到的冲击载荷。顶部集成了一体化注塑成型的提手，提手表面做了多道平行的防滑筋，

　　筋条高度1.2mm，间距8mm，握持时可以增加与手掌的摩擦力，即使戴着手套也能稳定提拿，不会出现滑脱的情况。底部设计了两个对称的支撑脚架，脚架同样带有防滑纹理，放置在不平整的户外地面时，两个支撑脚配合桶身的弧形底面，可以形成稳定的三点支撑，不会轻易侧翻，脚架与壳体之间采用螺丝锁付固定，锁付位置隐藏在脚架的防滑胶垫下方，既保证连接强度，又不会破坏外观的整体性。机身侧面预留了功能按键与接口的安装位，按键采用软胶包覆设计，与壳体之间做了一圈密封筋，配合壳体接缝处的密封胶条，可以实现基础的防泼溅能力，应对户外使用时的小雨、溅水场景完全足够，不会因为少量进水导致内部电路损坏。设计过程中，首先确定了扬声器单元的安装尺寸，以单元的外径、

　　安装孔位为基准倒推前壳的内部安装腔尺寸，前壳的网罩安装槽预留了0.3mm的装配间隙，方便网罩的压装固定，同时避免间隙过大出现网罩松动异响的问题。桶身的壁厚设置为2.5mm，采用ABS材质注塑，壁厚均匀过渡，避免注塑过程中出现缩痕、缺胶的问题，提手位置因为要承受整台设备的重量，局部壁厚加厚到3.5mm，并且在提手与桶身的连接位置做了R5的圆角过渡，减少应力集中，防止提拿过程中连接位置出现断裂。内部的电池仓、电路板安装位都设计了独立的固定柱，固定柱高度根据元器件的实际尺寸调整，电池周围预留了1mm的缓冲泡棉安装间隙，装配时泡棉填充在电池与壳体之间，既可以固定电池位置，又能在跌落时吸收冲击能量，保护电池不受损。外形尺寸方面，

　　整体桶身直径控制在140mm左右，含提手的总高度为220mm，含底部脚架的总长度为260mm，这个尺寸刚好可以放入常规的户外背包侧袋，也可以放在汽车的杯架位置，不会占用过多的储物空间。安装边界上，所有外接接口都集中在机身侧面的同一区域，接口外侧预留了防水胶塞的安装位置，胶塞通过一体的软胶连接带固定在壳体上，避免胶塞丢失；扬声器单元与前壳之间垫有一圈密封泡棉，既可以防止声音从安装缝隙泄漏，提升低频表现，又能阻挡灰尘进入壳体内部。背面的壳体上做了JBL标识的凹陷位，标识采用模内注塑的方式成型，不会因为长期摩擦出现标识脱落的问题。壳体的分模线设置在桶身的侧面居中位置，分模线处做了0.1mm的错位配合，装配后合模缝均匀细小，不会出现明显的台阶硌手的情况。底部支撑脚的底面粘贴有防滑橡胶垫，橡胶垫厚度2mm，放置在光滑的金属、玻璃表面时也能保持稳定，不会因为音量大导致的振动出现机身移位的情况。内部走线全部沿着壳体内壁的走线卡扣排布，卡扣间距控制在30mm以内，避免线材晃动产生异响，电源线与音频线分开排布，减少信号干扰，保证音频输出的稳定性。
