KENTURN_KL1212K-B铣削主轴结构设计

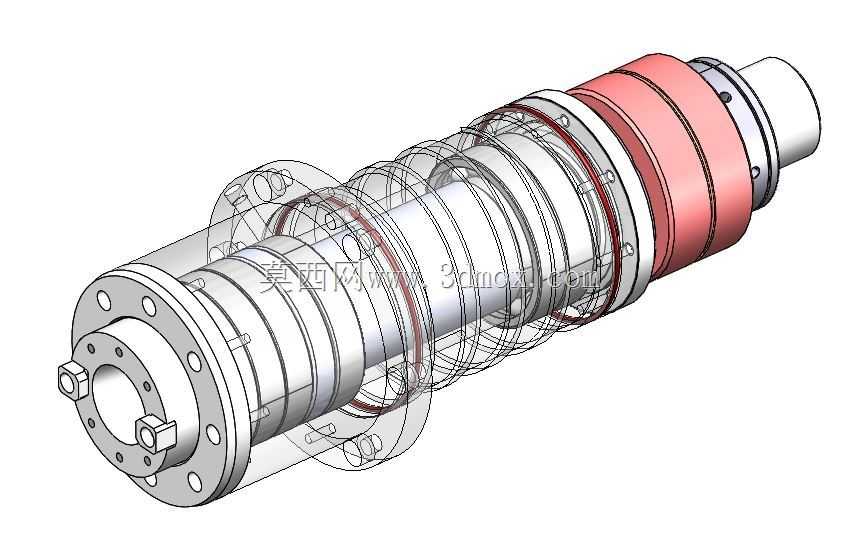

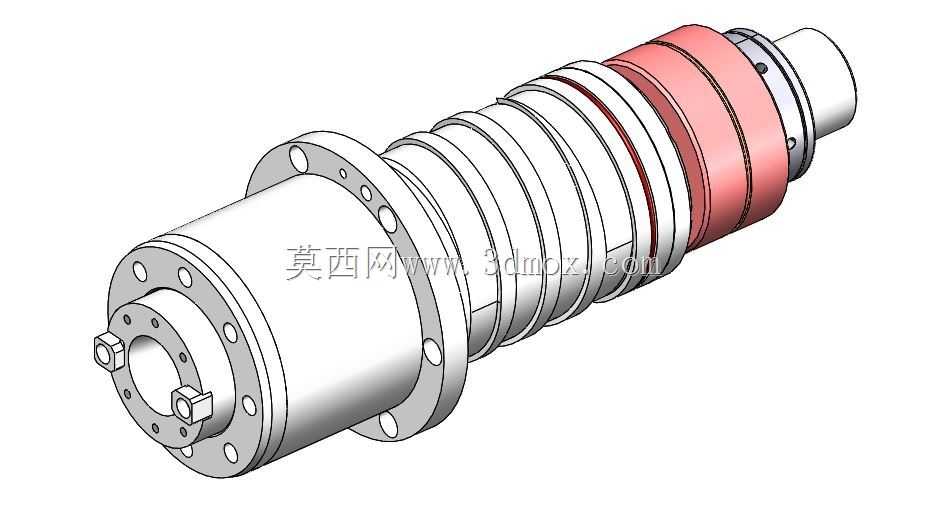

　　在金属切削加工领域，铣削主轴作为机床核心执行部件，直接决定了加工过程的切削刚性、回转精度与动态稳定性，这款KL1212K-B型铣削主轴，是针对中小型数控铣床、精雕加工设备开发的专用主轴单元，适配立式加工中心、专用铣削专机的端装使用场景，可完成平面铣削、轮廓铣削、钻孔攻丝等多工序加工作业。从结构设计逻辑来看，该主轴采用模块化集成设计思路，将主轴芯轴、轴承组、密封结构、连接法兰、传动衔接段整合为一体式单元，减少了现场装配的配做环节，降低了装配误差对主轴回转精度的影响。主轴前端采用法兰式安装结构，法兰端面上均布的安装螺栓孔可直接与机床主轴箱端面定位贴合，定位止口与法兰端面的垂直度设计控制在0.005mm以内，

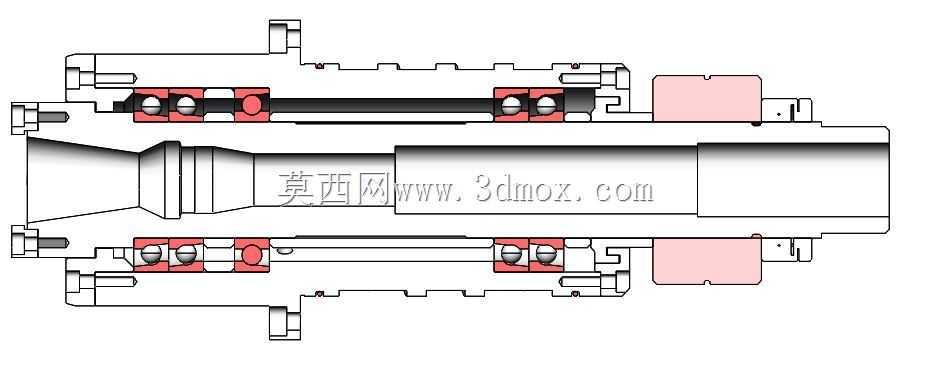

　　保证主轴安装后与机床进给轴的位置精度，避免安装偏斜带来的轴承偏载、加工振纹问题。主轴的轴承配置采用前后端多组角接触球轴承配对安装的形式，前端轴承组承担主要的径向切削力与轴向进给力，后端轴承组辅助支撑同时补偿主轴高速运转产生的热伸长，轴承组的预紧结构采用定压预紧设计，可在主轴温升变化时保持稳定的预紧力，兼顾高速回转的低发热特性与重切削状态下的刚性表现。主轴中段设置的多层环形密封结构，采用非接触式迷宫密封与接触式密封圈组合的形式，可有效阻挡加工过程中的切削液、金属切屑、粉尘进入主轴轴承腔，避免轴承磨粒磨损，延长主轴维护周期与使用寿命，密封结构的间隙设计经过反复校核，既保证密封效果，又不会因接触摩擦带来额外的温升与功率损耗。

　　主轴的传动衔接段位于主轴后端，可通过联轴器与伺服电机直连，也可适配皮带轮传动结构，适配不同转速、扭矩输出的机床配置需求，芯轴内部设计有刀具安装锥孔，可适配标准铣削刀具刀柄，配合拉刀机构可实现刀具的快速夹紧与松开，换刀重复定位精度可满足精密加工的公差要求。从安装边界尺寸来看，主轴主体的外径尺寸经过优化，在保证内部轴承安装空间、结构刚性的前提下，尽可能缩小径向尺寸，可适配紧凑型机床主轴箱的安装空间，前端法兰的安装孔位间距、止口直径均符合通用中小型铣削设备的安装尺寸规范，可直接替换同规格的传统铣削主轴，无需对机床主轴箱进行额外改造。在实际加工应用中，该主轴可覆盖有色金属、普通结构钢、铸铁等常见加工材料的铣削加工，

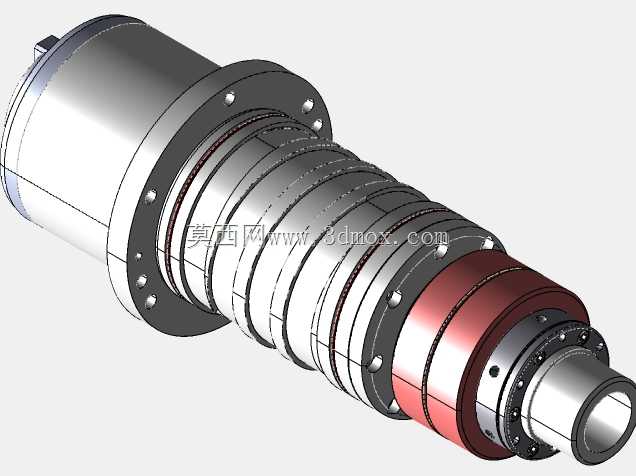

　　在精加工工况下可保证较高的表面加工质量，在半精铣、粗铣工况下可承受较大的切削负载，不会出现让刀、振颤问题。设计过程中对主轴的动平衡性能做了专项优化，所有回转类零件均经过单件动平衡校正，装配后整体动平衡等级达到G2.5级以上，可在高转速运转下保持平稳，降低机床整体振动，提升加工表面质量，同时减少轴承的交变载荷冲击。主轴的外壳部分采用阶梯式圆柱结构，不同轴段分别对应轴承安装位、密封安装位、冷却配合位，部分型号可适配外环冷却结构，通过循环冷却介质带走主轴运转产生的热量，控制主轴热伸长量，保证长时间加工的尺寸稳定性。在结构细节上，主轴上设置的多个环形槽结构，分别用于安装密封圈、挡圈、定位套等标准件，所有轴肩的过渡位置均设计有圆角过渡，避免应力集中，提升主轴在交变切削载荷下的疲劳强度，芯轴的材料选用优质合金结构钢，经过调质、渗碳淬火等热处理工艺，芯轴的表面硬度、心部韧性均达到切削主轴的性能要求，长期使用不会出现变形、磨损超差问题。
