304圆棒两端折弯专用加工设备

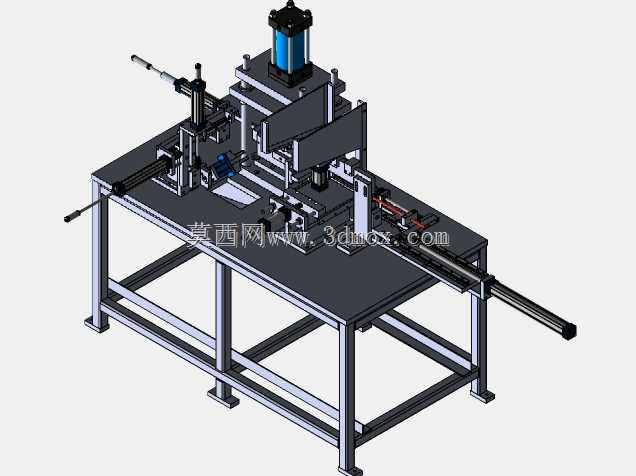

　　在五金制品、厨卫配件、小型金属结构件的生产环节里，圆棒类零件的端部折弯一直是零散工序里较难把控精度的环节，尤其是304不锈钢材质的圆棒，本身冷作硬化效应明显，手工折弯不仅成型角度一致性差，还容易在弯折位置出现表面拉伤、截面椭圆变形的问题，批量生产时往往需要投入大量人工做校形，不良率长期居高不下。这套针对304圆棒设计的两端折弯设备，就是瞄准中小直径圆棒的双端同步折弯需求开发的专用加工工装，适配直径范围覆盖常见的6mm到12mm304圆棒，能够在一次上料的流程里完成两端的折弯动作，省去传统单端折弯需要二次装夹找正的步骤。从结构布局来看，设备采用方管焊接的台式机架作为承载基础，机架底部设计有可调式支撑脚杯，

　　能够在车间不平整的地面上调整设备水平，避免长期受力不均导致的机架变形，机架的台面采用加厚钢板加工，所有执行机构的安装基准面都经过铣削加工，保证各运动单元的平行度与垂直度公差控制在0.1mm以内。设备的上料定位采用带刻度的导轨式挡料结构，操作人员只需要将裁切好长度的圆棒放置到定位槽内，推动圆棒靠紧两端的定位挡块，就能够保证两端的折弯预留长度一致，不需要每次上料都做尺寸测量，大幅降低上料环节的辅助时间。动力执行部分，主折弯压合动作采用立式安装的气动增压缸作为动力源，相比纯气缸驱动，增压缸能够在较小的气源压力下输出足够的折弯力，折弯过程中压力输出平稳，不会出现纯气缸冲击导致的圆棒弯折位置崩边问题，同时相比液压驱动，

　　气动增压缸不需要配置独立的液压站，车间现场只要接入常规0.6-0.8MPa的压缩空气气源就可以运行，日常维护没有漏油污染的隐患。两端的折弯摆臂采用线性导轨导向，配合可调行程的气缸驱动，摆臂的回转角度可以通过调整气缸行程限位块来实现，能够适配0到90度范围内的不同折弯角度需求，折弯模具采用快拆式结构，不同直径的圆棒只需要更换对应R角的折弯镶块，就可以避免折弯位置出现压痕或者R角不符合图纸要求的问题。设备的操作逻辑采用双手启动加安全防护的设计，操作人员上料完成后需要同时按下台面两侧的启动按钮设备才会运行，避免单手操作时误触导致的安全事故，在折弯动作完成后，压头会自动上行回位，两端的折弯摆臂也会退回到初始位置，操作人员可以直接取出成型好的工件，整个加工循环的时长可以控制在8秒以内，单班产能能够达到3000件以上，相比传统的手工折弯或者单头折弯设备，加工效率能够提升3倍以上。从安装边界来看，设备整体的占地面积控制在1.8米长、1.2米宽的范围内，台面高度设置为850mm，符合大多数操作人员站立作业的人机工程学高度，不需要额外做地基固定，直接放置在车间硬化地面上就可以投入使用，气源接口设置在设备侧面的下部，外接气管的走线不会干涉操作人员的上下料动作。在实际的生产应用场景里，这类设备常被用于厨卫五金的挂杆、置物架支撑杆、小型家具的金属连接脚、工业设备的圆棒拉手等零件的折弯加工，由于采用了双端同步折弯的结构，

　　加工完成的零件两端折弯角度一致性能够控制在±1度以内，两端折弯段的长度公差可以控制在±0.2mm，成型后的零件不需要额外做校形就可以直接进入后续的焊接或者表面处理工序。设计过程中，针对304不锈钢回弹量较大的问题，折弯摆臂的终了位置特意设计了1到3度的角度补偿量，补偿值可以根据实际加工的圆棒硬度、直径大小做微调，保证折弯后的零件角度稳定在图纸要求的范围内，所有与圆棒接触的模具零件都采用Cr12MoV材质淬火处理，表面硬度达到HRC58-62，长期加工不会出现模具拉伤、磨损起槽的问题，模具的使用寿命能够达到50万次以上。设备的气动元件全部采用标准快插接口连接，日常维护时如果出现气缸密封件磨损、气管老化的问题，不需要特殊工具就可以快速更换，机架的侧面预留有电气元件的安装腔，所有的控制阀、信号开关都集中安装在腔体内，外部没有裸露的管线，避免车间加工过程中的金属碎屑、切削液飞溅到元件上导致的故障。
