600mm幅宽手动金属板材折弯制动装置

　　在小型钣金加工门店、五金维修作坊、职业院校实训车间这类场景里，经常会遇到小批量、多规格的薄金属板折弯需求，这类作业不需要大型数控折弯机的高吨位与高行程精度，反而对设备的占地空间、操作灵活性、投入成本有更务实的要求，这款手动折弯制动装置就是针对这类细分场景设计的实用工装。

　　从实际作业用途来看，它主要针对厚度1.5mm以内的冷轧钢板、1mm以内的不锈钢板、2mm以内的铝板完成直线折弯作业，可加工的板材最大幅宽为600mm，能够覆盖日常配电箱壳体制作、通风管道弯头折边、小型设备防护罩成型、五金件小批量折弯打样等绝大多数零散钣金加工需求，作业时不需要外接电源、气源，完全依靠手动杠杆力完成折弯动作，在无供电的户外维修、临时作业场景也能正常使用。

　　功能设计上，这款装置采用了经典的折边式折弯结构，底座部分设置了可调节的板材定位挡边，作业前可根据折弯线位置调整挡边的前后距离，保证同批次工件的折弯尺寸一致性；上压料部分通过偏心锁紧机构实现板材的快速压紧，扳动锁紧手柄即可完成压料与松脱，不需要反复拧动紧固螺栓，单名操作人员即可完成上料、定位、折弯、取件的全流程操作；折弯翻板与长操作手柄连接，通过杠杆放大操作力，操作人员施加较小的手臂力量即可获得足够的折弯力矩，折弯角度可通过翻板下方的角度限位块进行调节，可实现0到135度范围内的任意角度折弯，满足不同工件的折弯角度要求，制动结构可在折弯到设定角度时锁定翻板位置，避免折弯过冲导致角度超差。

　　从设计思路层面，这款装置优先考虑了结构刚性与操作便利性的平衡，整体框架采用厚钢板焊接后整体铣削加工，保证压料面与折弯翻板的直线度，避免长幅面折弯时出现中间角度偏大、折边不直的问题；所有铰接转动位置都配置了耐磨铜套与润滑注油孔，长期高频使用也不会出现铰接点松旷、转动卡滞的问题；操作手柄采用可拆卸设计，不需要使用时可将手柄拆下，减少设备的存放占地空间，设备底座预留了四个安装螺栓孔，可根据使用需求固定在工作台或者型钢支架上，也可以临时夹持在台虎钳上进行短时作业，安装方式非常灵活。

　　外形尺寸与安装边界方面，设备整体长度约720mm，宽度约220mm，压料面距离底座安装面的高度为180mm，安装时需要在操作侧预留不小于800mm的操作空间，方便操作人员扳动手柄完成折弯动作，同时在上料侧预留不小于600mm的板材放置空间，满足最大幅面板材的上料需求；设备整体自重约42kg，不需要做特殊的地基处理，普通木质工作台、型钢焊接支架都可以满足安装承重要求，固定时采用M12的膨胀螺栓或者台钳夹持即可保证作业时的稳定性，不会出现设备翘头、移位的问题。

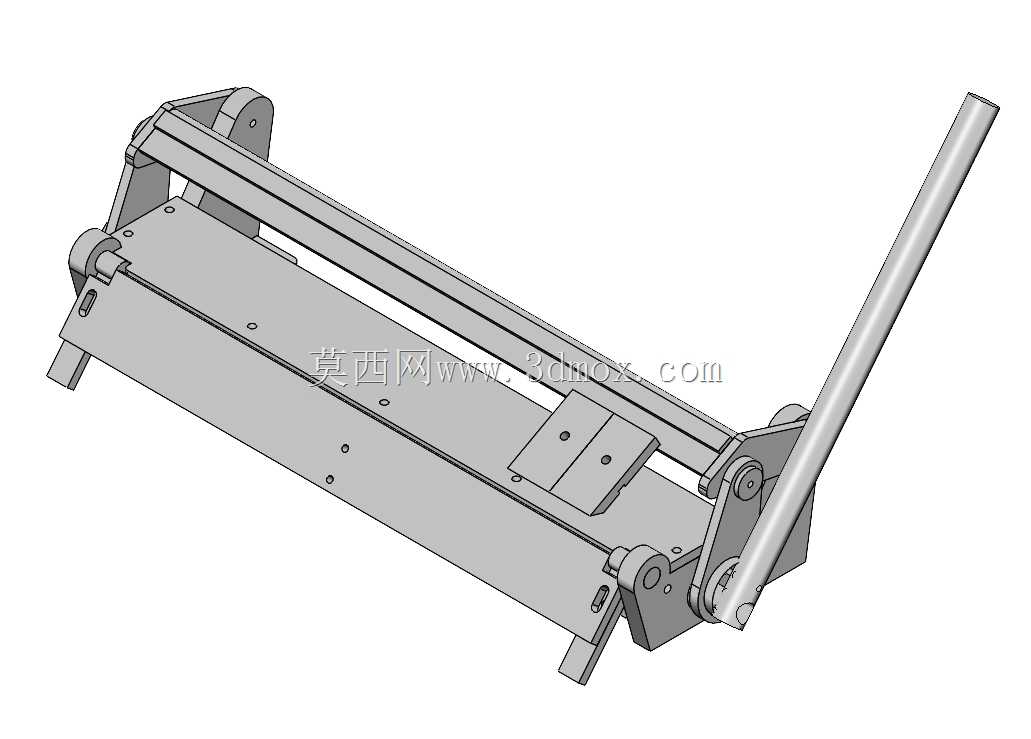

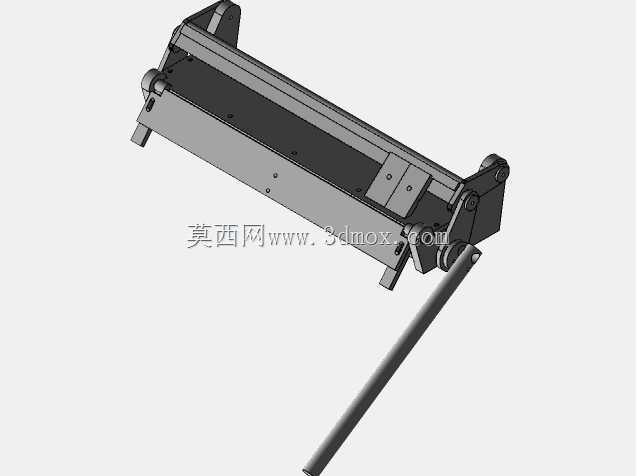

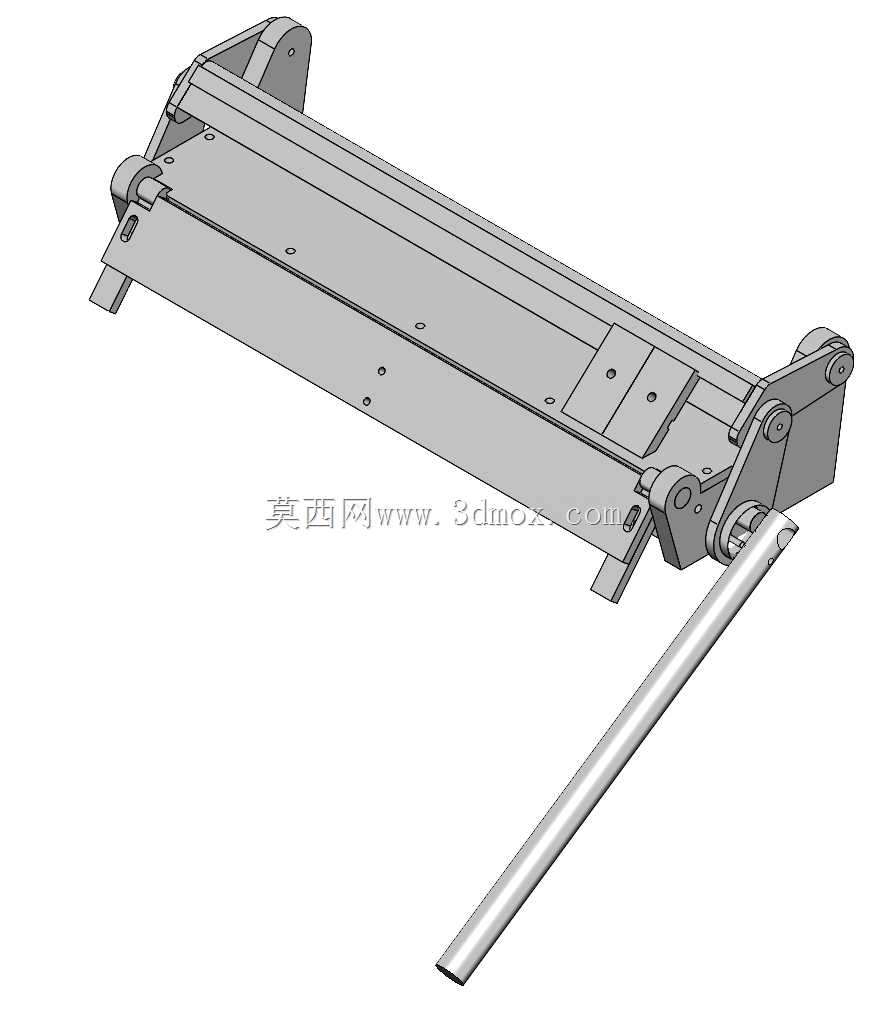

　　在实际建模过程中，所有铰接位置的配合间隙都按照实际机加工公差进行了预留，压料板与折弯翻板的刃口处做了R0.5的圆角处理，避免折弯时在板材表面留下明显压痕，同时也能减少刃口的应力集中，延长设备使用寿命；定位挡边的调节螺杆采用细牙螺纹，调节精度可达0.1mm，能够满足高精度小件的折弯定位需求；角度限位块采用可更换设计，针对常用的90度、45度折弯可快速更换对应限位块，不需要反复调整限位位置，进一步提升小批量作业的加工效率。
