适配博世手电钻的DIY磁吸式钻床结构

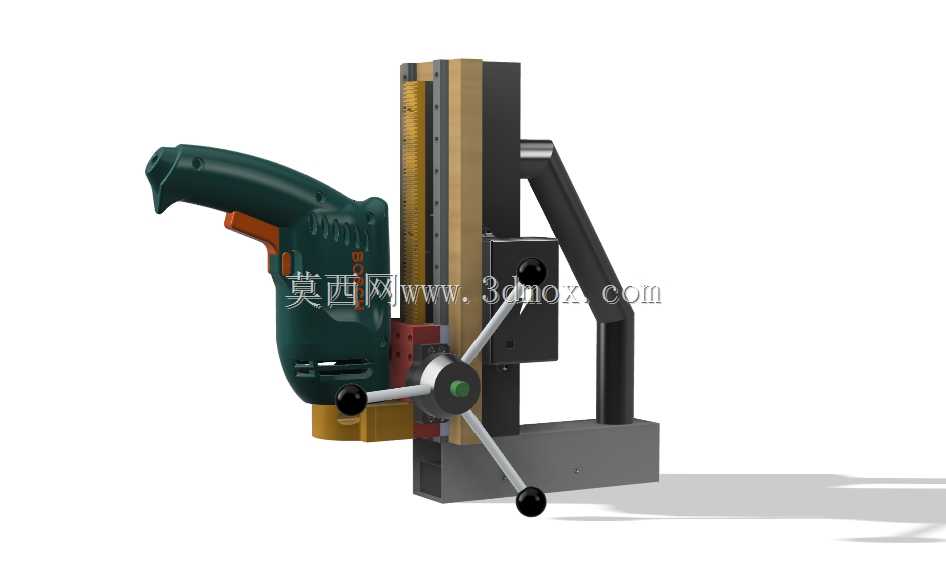

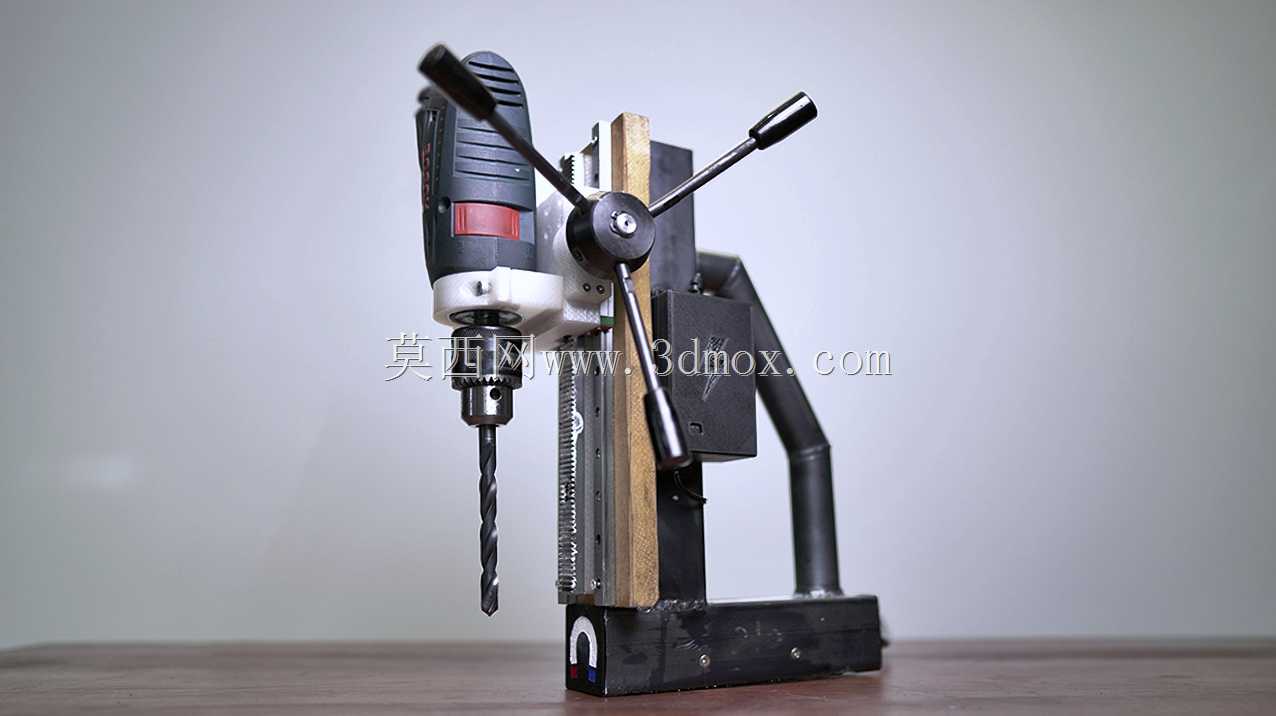

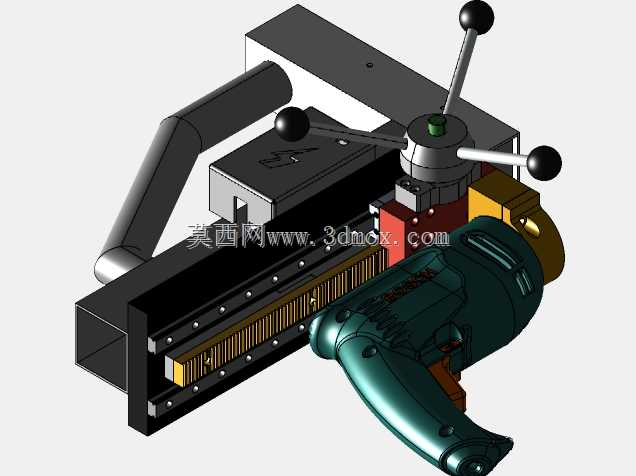

　　这款磁吸式钻床是针对现场钢结构加工作业场景开发的便携钻孔工装，核心解决传统台钻无法移动、大型工件无法上装加工的痛点，可直接吸附在各类碳钢构件表面完成钻孔作业，尤其适合钢结构现场安装、设备维修补孔、型材现场裁切定位钻孔等无法使用固定式台钻的作业场景。设备整体采用立式立柱进给结构，核心支撑部分为带刻度的垂直导向立柱，立柱背部集成磁吸吸附模块，通电后可产生足够磁吸力将整机牢牢固定在钢制工件表面，无需额外装夹固定，大幅减少现场装夹找正的辅助时间。进给操作部分采用三手柄星型手轮结构，操作人员可从任意角度握持手柄完成进给操作，手轮转轴处设置阻尼调节结构，可根据钻孔直径、工件材质调整进给阻尼，避免手动进给量过大导致钻头崩损，

　　同时保证钻孔过程的进给稳定性。设备的动力安装位专门适配博世GSB13RE型号手电钻，安装座设置快锁结构，无需额外工具即可完成手电钻的装夹与拆卸，拆下的手电钻可单独作为手持钻孔工具使用，实现一机两用，降低现场工具配置成本。导向立柱上刻有清晰的深度刻度，可直接读取钻孔进给深度，无需额外安装深度尺，方便盲孔、台阶孔的深度控制，立柱与进给滑座之间采用直线导向结构，配合间隙经过精密调整，保证钻头进给过程的直线度，钻孔位置精度可控制在0.2mm以内，满足常规钢结构安装、设备维修的钻孔精度要求。整机底座部分为磁吸模块的安装基体，同时承担整机的配重作用，保证在垂直立面、顶面钻孔时整机的稳定性，不会因进给反力出现偏移。设备的安装边界需注意，

　　磁吸模块要求吸附面为厚度不小于6mm的平整碳钢表面，表面粗糙度不低于Ra6.3，若工件表面有油漆、锈层需提前打磨清理，避免磁吸力不足导致作业时设备脱落。整机垂直方向的最大钻孔行程为120mm，可满足最大13mm直径麻花钻的钻孔深度需求，适配的手电钻转速范围覆盖0-3000rpm，可针对不同材质调整转速，加工碳钢时推荐低速进给，加工铝合金、薄板件时可适当提高转速。设计过程中充分考虑了现场作业的便携性需求，整机不含手电钻的重量控制在8kg以内，操作人员可单手携带转移作业位置，相比传统磁座钻重量降低40%以上，更适合高空作业、狭小空间作业场景。进给滑座与手电钻安装座之间设置同轴度调整结构，可微调手电钻主轴与立柱导向方向的平行度，

　　避免因手电钻本身的装配误差导致钻孔偏斜，保证钻孔的垂直度要求。设备的操作逻辑完全贴合现场作业人员的使用习惯，磁吸模块设置独立控制开关，通电后即可完成吸附固定，进给手轮的操作力经过优化，单手握持即可完成进给操作，另一只手可辅助稳定工件或调整冷却位置。针对薄板钻孔场景，设备可搭配定位套使用，避免钻头钻穿工件时出现卡滞、扯动薄板的问题，同时可保证薄板钻孔的位置精度。在设备维修场景中，该钻床可直接吸附在大型设备的机座、机架表面完成补孔、扩孔作业，无需将大型工件转运至机加工车间，大幅缩短设备维修的停机时间。整体结构没有复杂的传动部件，日常维护仅需定期清洁导向立柱表面、涂抹少量润滑脂即可，故障率极低，适合现场复杂工况下长期使用。
