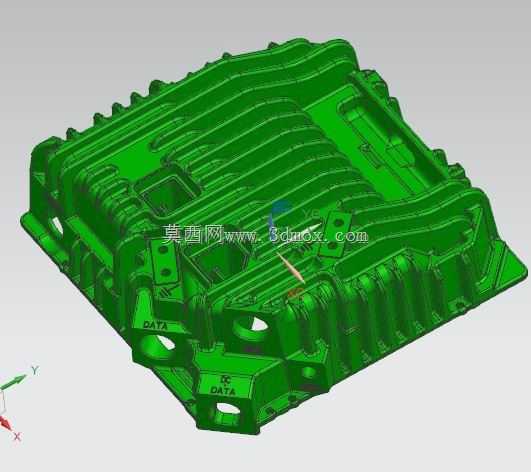

多抽芯复杂结构注塑模具三维设计

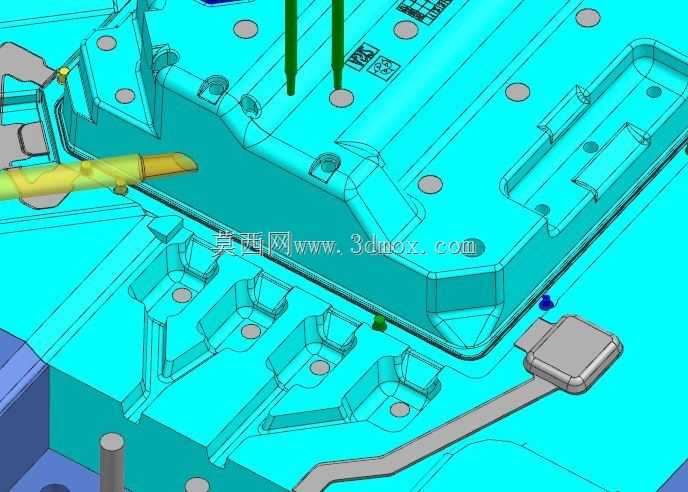

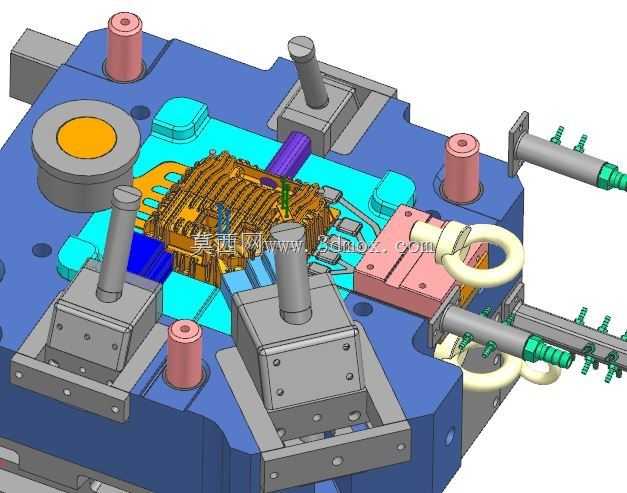

　　这套模具针对带多向侧凹、内部密集栅格特征的塑料制件开发，日常量产场景覆盖消费电子外壳、工业接插件壳体、小型家电结构件的注塑成型工序，适配卧式注塑机安装使用，可匹配PP、ABS、PC等常用热塑性塑料的成型工艺参数。从结构布局来看，模架采用标准龙记模胚基准，定模侧设置主浇口套与定位环，直接对接注塑机射嘴，定位环外径适配常规120mm注塑机定位孔，安装时可快速完成射嘴与浇口的同轴度校准，减少上机调试的对中时间。模具四周均匀布置多组斜导柱侧抽芯机构，对应制件四个方向的侧孔与倒扣特征，斜导柱倾斜角度控制在18度以内，保证开模过程中抽芯动作顺畅无卡滞，抽芯行程预留3-5mm安全余量，避免合模时滑块与型腔发生撞模风险。型腔部分采用整体式镶拼结构，

　　核心成型区域使用S136模具钢淬火处理，硬度达到HRC48-52，可承受长期注塑过程中的熔体冲刷与合模压力，减少型腔磨损导致的制件飞边、尺寸超差问题；镶拼缝隙控制在0.02mm以内，既方便加工时的电极放电与抛光作业，也能避免熔体钻入缝隙产生难以清理的飞边。冷却系统采用环绕式水路布局，在定模型腔、动模型芯以及大尺寸滑块内部均设置独立冷却回路，水路直径选用8mm标准规格，水路距离型腔表面保持12-15mm的均匀间距，保证成型过程中型腔各区域温度差控制在5摄氏度以内，减少制件因冷却不均产生的翘曲、缩痕缺陷，缩短成型周期。顶出机构采用顶针、顶块组合式布局，针对制件内部的密集栅格结构，在每个栅格交叉位置设置细小顶针，顶针直径选用1.

　　5-2mm规格，同时在制件边缘刚性较好的位置设置矩形顶块，顶出行程控制在25mm，保证开模后制件可顺利脱离动模型芯，不会出现顶白、顶穿制件的问题。模具上还设置了多组精定位锁模块，合模时保证定动模的同轴度误差在0.01mm以内，避免长期生产过程中模架偏移导致的制件壁厚不均问题；导柱导套采用带油槽的标准件，定期加注润滑脂即可保证开合模动作顺滑，减少导柱磨损带来的定位精度下降。整套模具的安装尺寸适配200T-250T锁模力的卧式注塑机，模具总厚度控制在380mm，开模行程预留150mm以上的取件空间，生产时可搭配机械手完成自动取件作业，适配自动化量产流水线的生产节奏。设计过程中针对制件的脱模斜度做了统一校验，所有外壁脱模斜度不小于1度，

　　内壁加强筋位置斜度加大到1.5度，避免脱模时出现粘模问题；浇注系统采用侧浇口进料，浇口位置选在制件非外观面的边缘位置，成型后可快速修剪浇口残留，减少后续二次加工的工作量。排气槽开设在型腔最后填充的边缘位置，排气槽深度控制在0.02mm，既可以快速排出型腔内的空气，避免制件出现烧焦、缺胶问题，也不会产生飞边。
