多层侧抽芯精密注塑模具结构

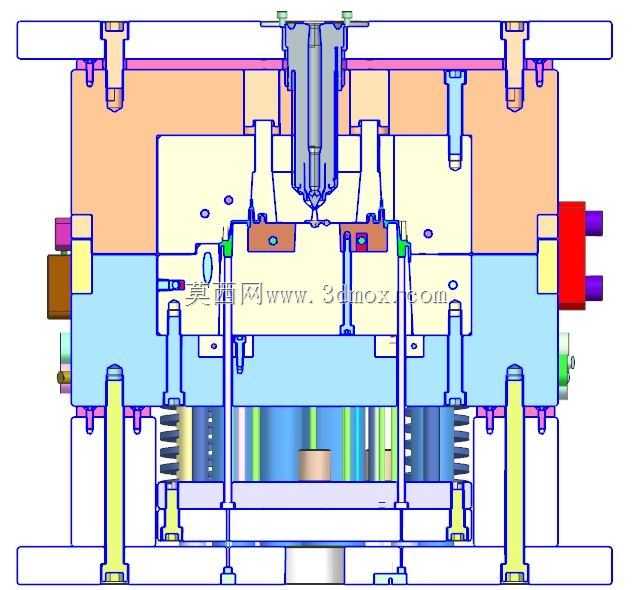

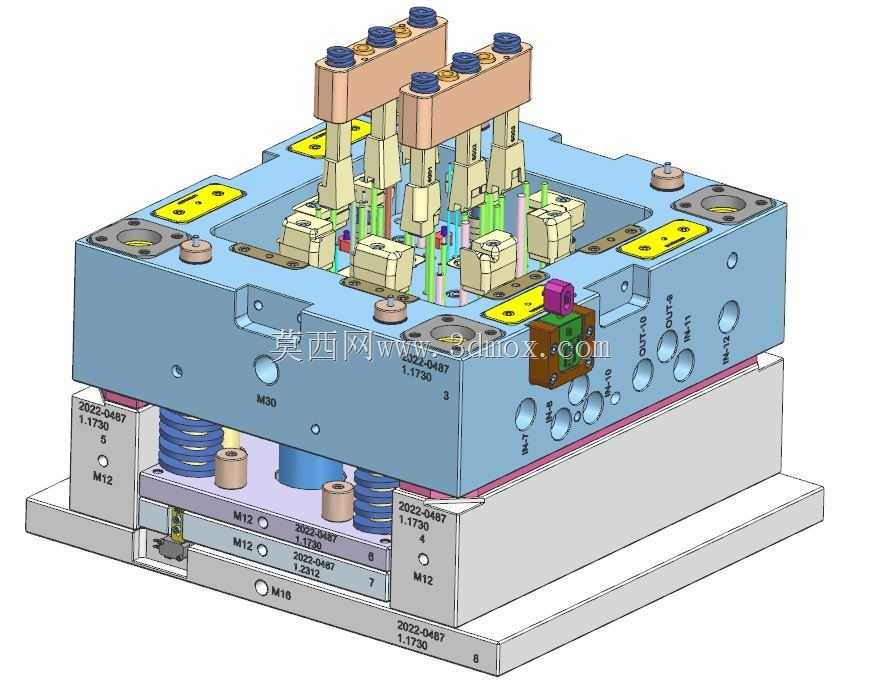

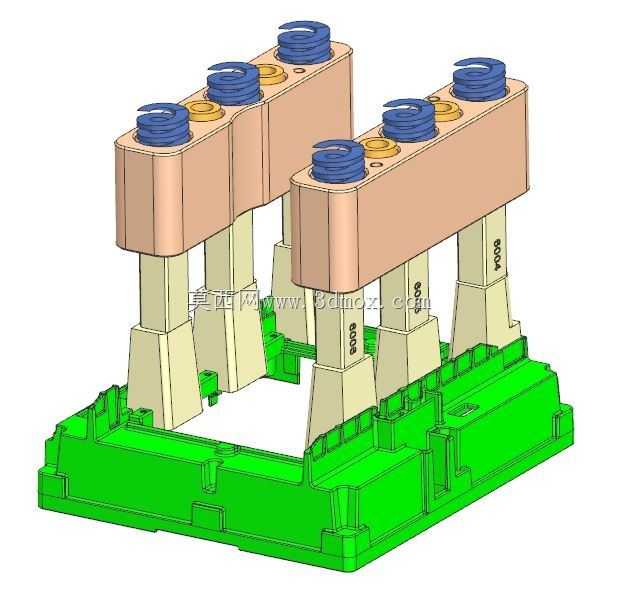

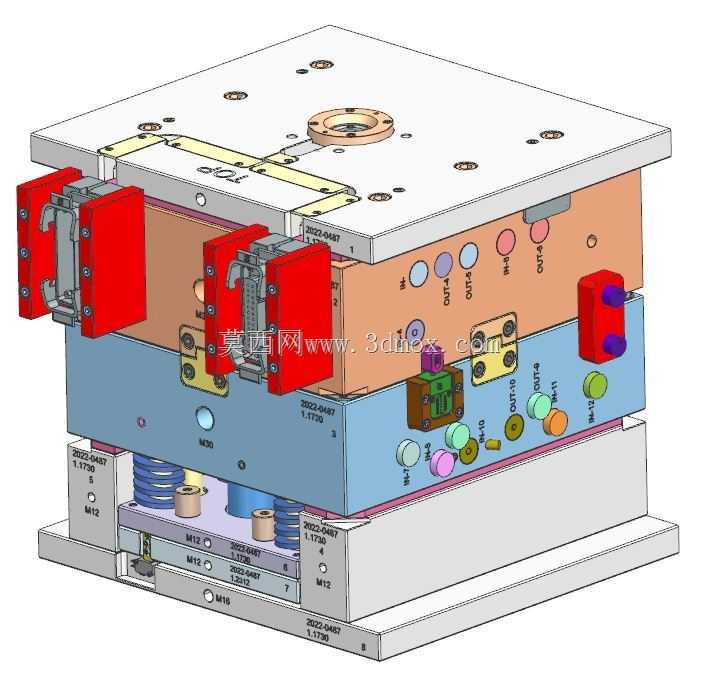

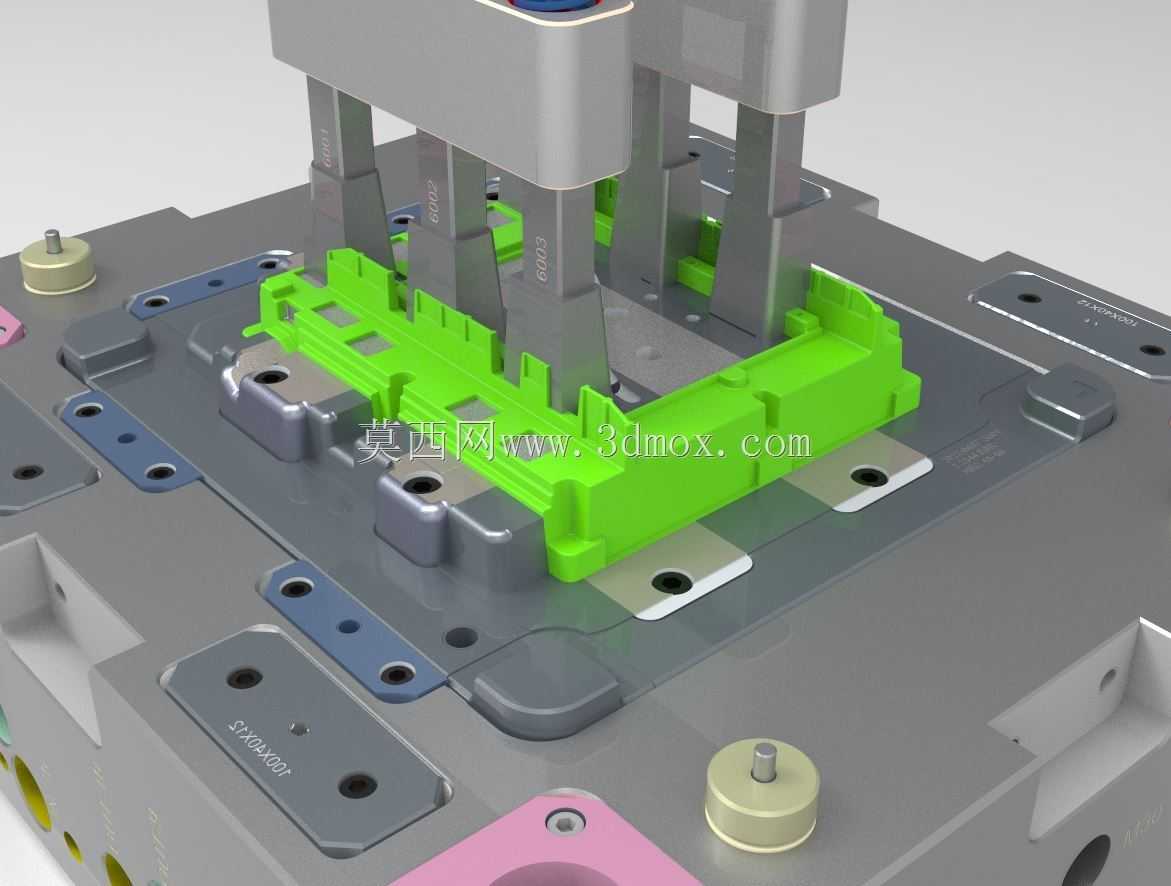

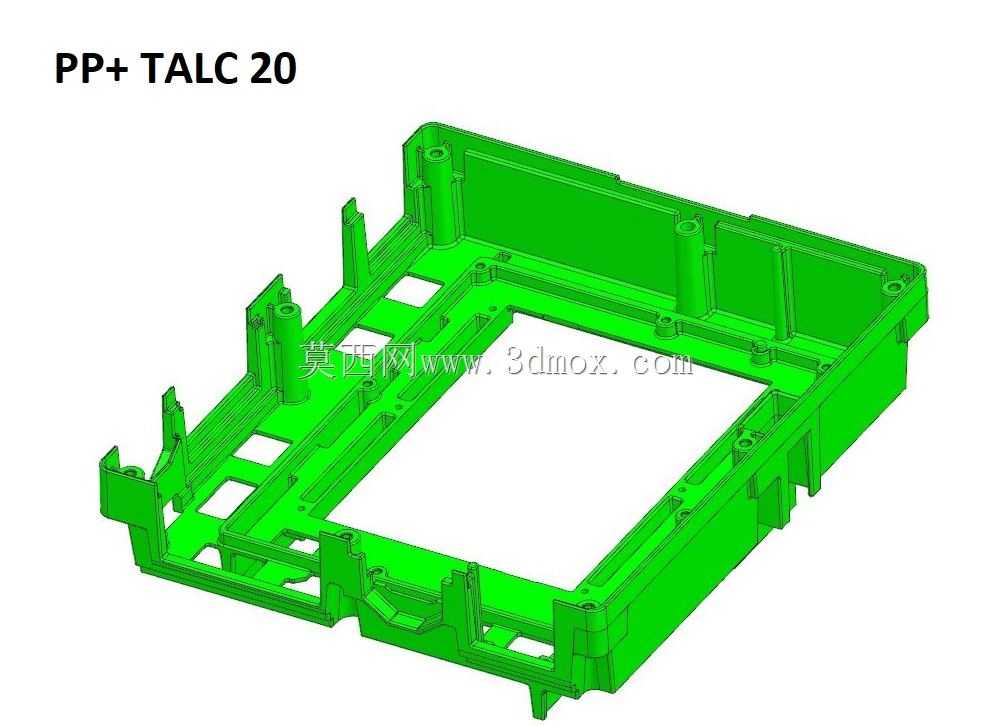

　　这套注塑成型工装面向热塑性塑料批量注塑生产场景设计，适配中小型带多向侧凹、侧孔特征的塑料结构件生产，常见于消费电子外壳、家电结构件、汽车内饰小尺寸塑料件的量产工序，可直接安装在对应锁模力规格的卧式注塑机上完成连续注塑作业。整套模具采用标准模架叠加定制成型腔体的设计思路，上下模架的安装孔位完全遵循行业通用注塑机装模尺寸规范，无需额外加工转接板即可完成机台固定，顶部定位圈与浇口套的同轴度控制在0.02mm以内，可直接对接注塑机射嘴，避免射胶过程中出现溢料、漏胶问题。模具的侧向抽芯结构分布在模架四个侧面，采用红色硬质锁紧块配合斜导柱驱动的抽芯滑块，合模状态下锁紧块完全贴合滑块承压面，可承受射胶过程中型腔内部的最大注射压力，

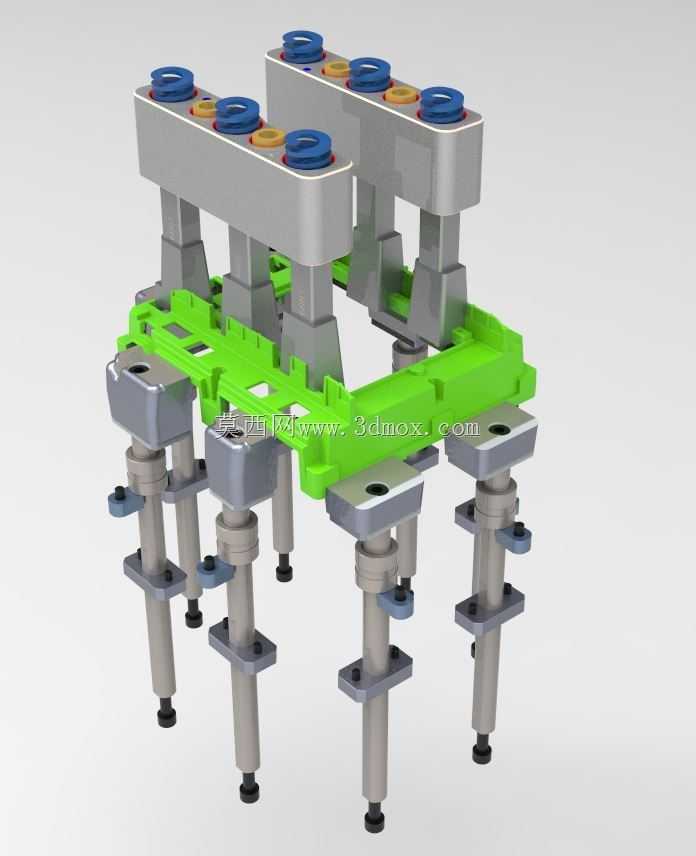

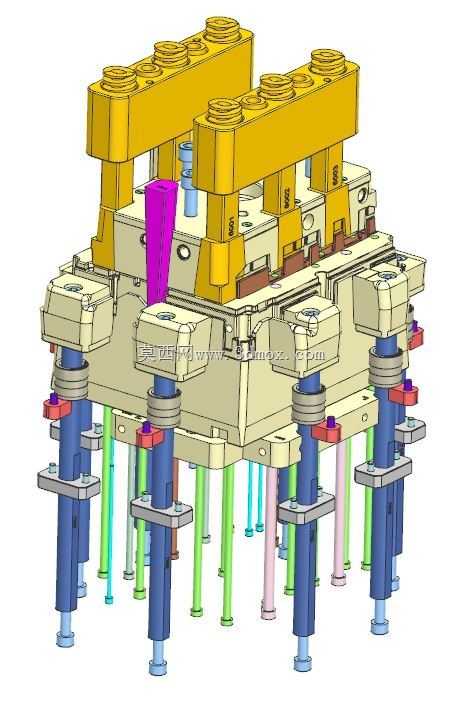

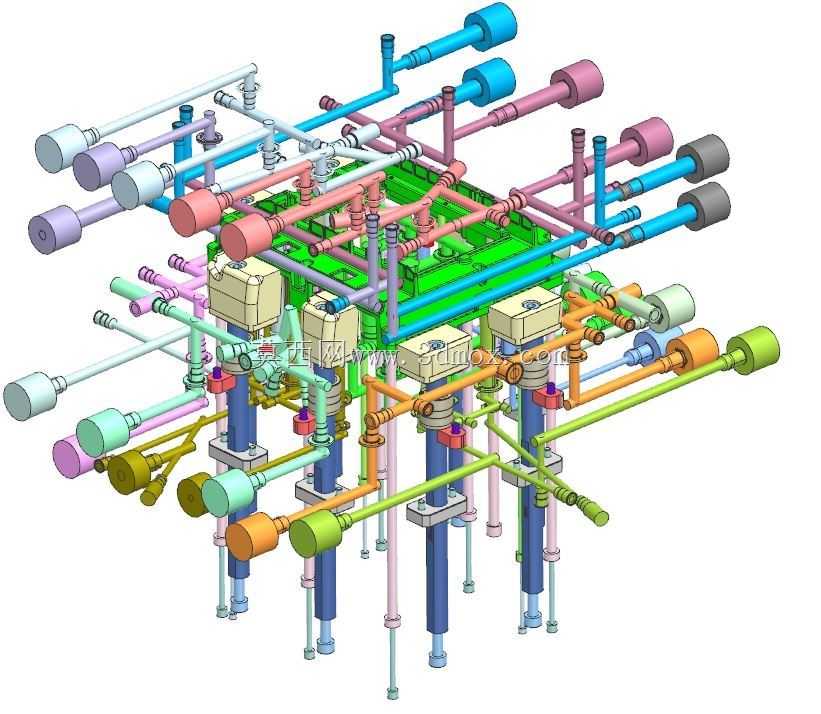

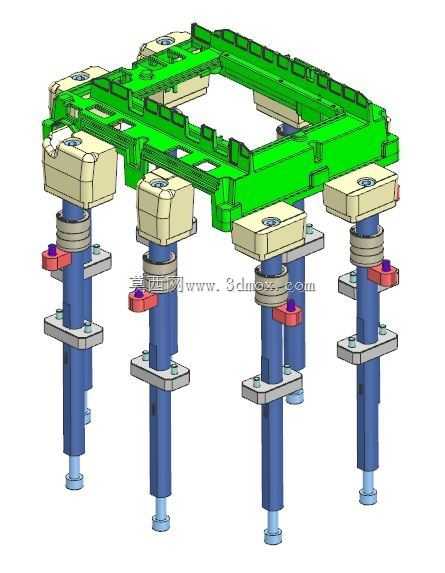

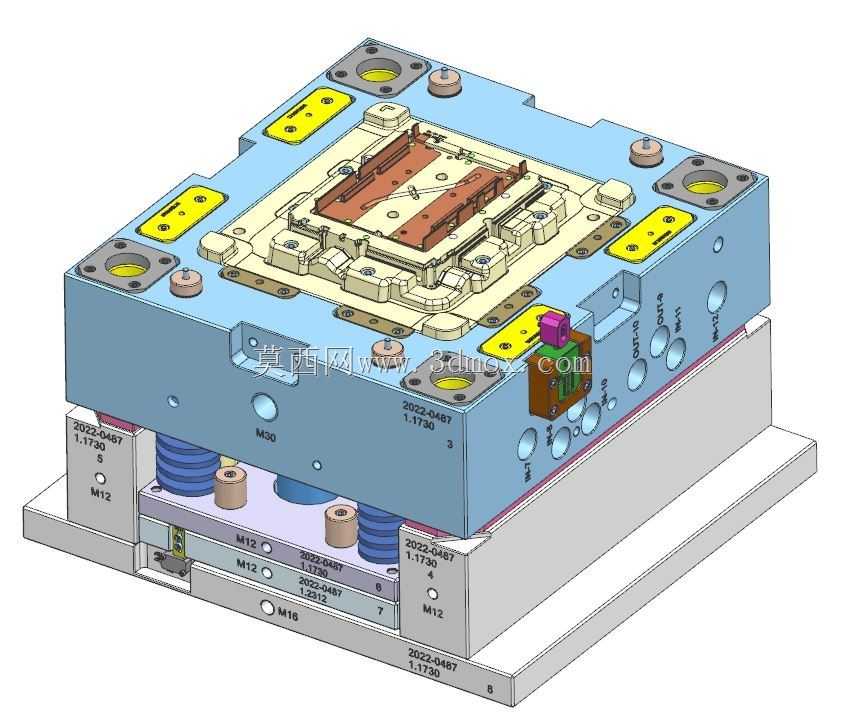

　　避免滑块移位导致的塑件飞边、尺寸超差问题；不同颜色的油路、气路、冷却水路接头在模具外侧做了明确的功能分区标识，现场装模调试时可快速对接温控、液压、气动辅助系统，减少换模调试的辅助时间。模具内部的顶出系统采用复位杆配合弹簧预复位结构，顶针排布完全贴合塑件的加强筋、柱位等易粘模位置，开模后可平稳将塑件从型芯侧顶出，不会出现顶白、顶穿塑件的问题；冷却水路采用随形排布设计，在型腔、型芯内部距离成型面均匀距离布置循环水道，可保证成型过程中模温均匀分布，将塑件的成型周期控制在合理区间，同时减少塑件因冷却不均产生的翘曲变形。整套模具的闭合高度、开模行程均匹配常规160-250吨锁模力的卧式注塑机参数边界，

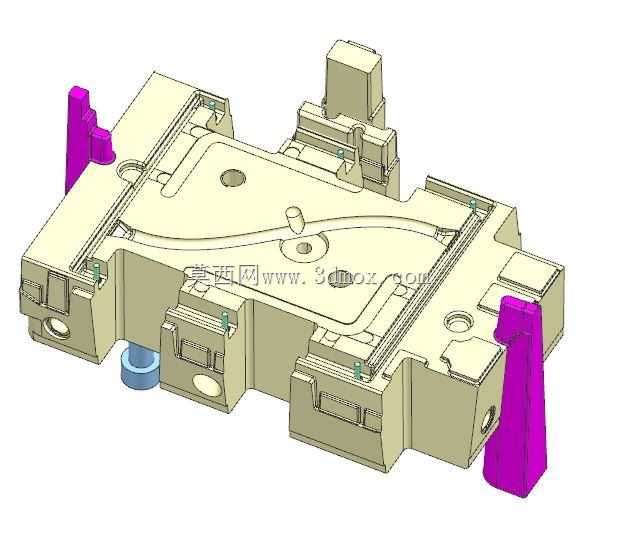

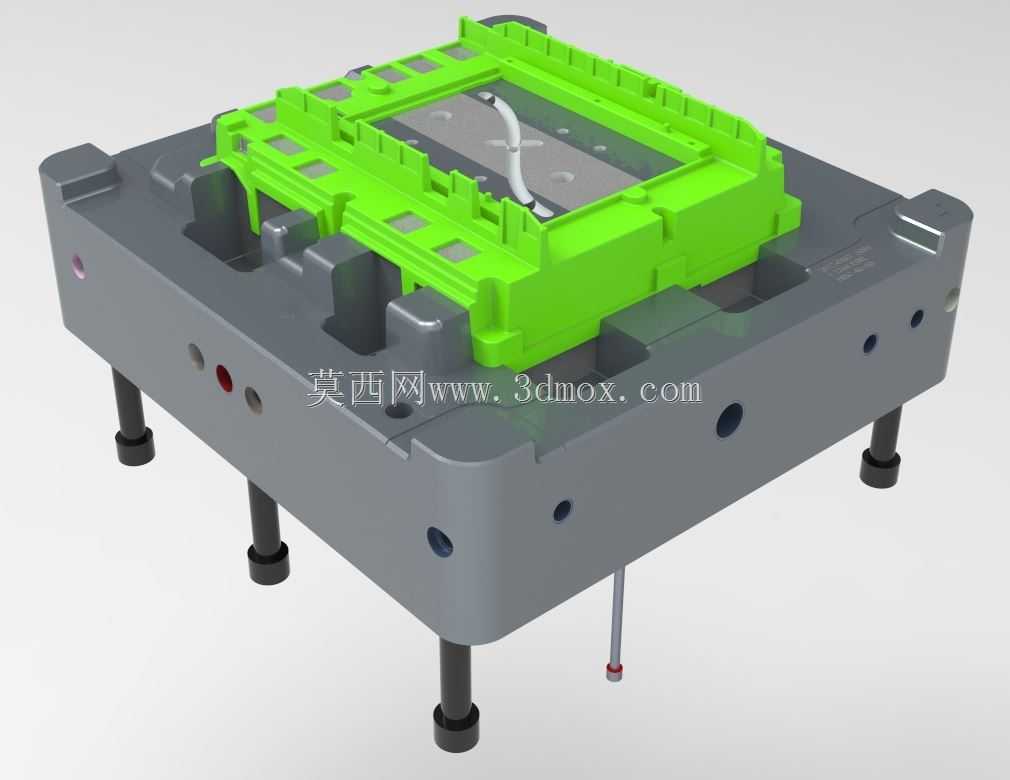

　　侧面抽芯的最大抽拔距离覆盖常见塑件侧凹深度需求，无需额外修改模架结构即可适配同尺寸段不同结构塑件的改型需求；模具的导柱导套采用自润滑材质，合模过程中可精准引导动定模对位，合模错位量控制在0.01mm以内，可保证长期量产过程中成型塑件的尺寸一致性，减少飞边、错模等成型缺陷。模具的分型面设计贴合塑件的最大轮廓边界，排气槽开设在分型面熔体流动末端，可快速排出型腔内的空气，避免塑件出现烧焦、缺胶、气泡等成型缺陷；所有成型镶件均采用模块化设计，易磨损的浇口、型芯部位可单独拆卸更换，无需整套模具返修，大幅降低量产过程中的模具维护成本。
