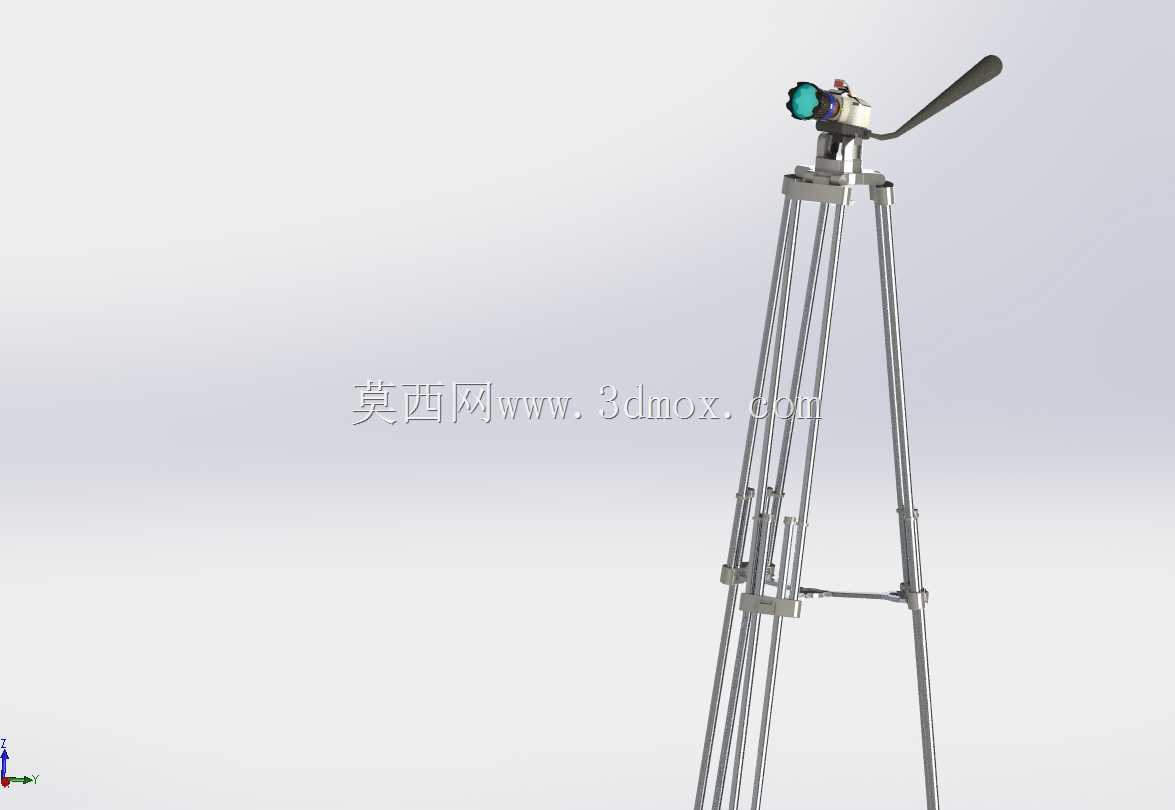

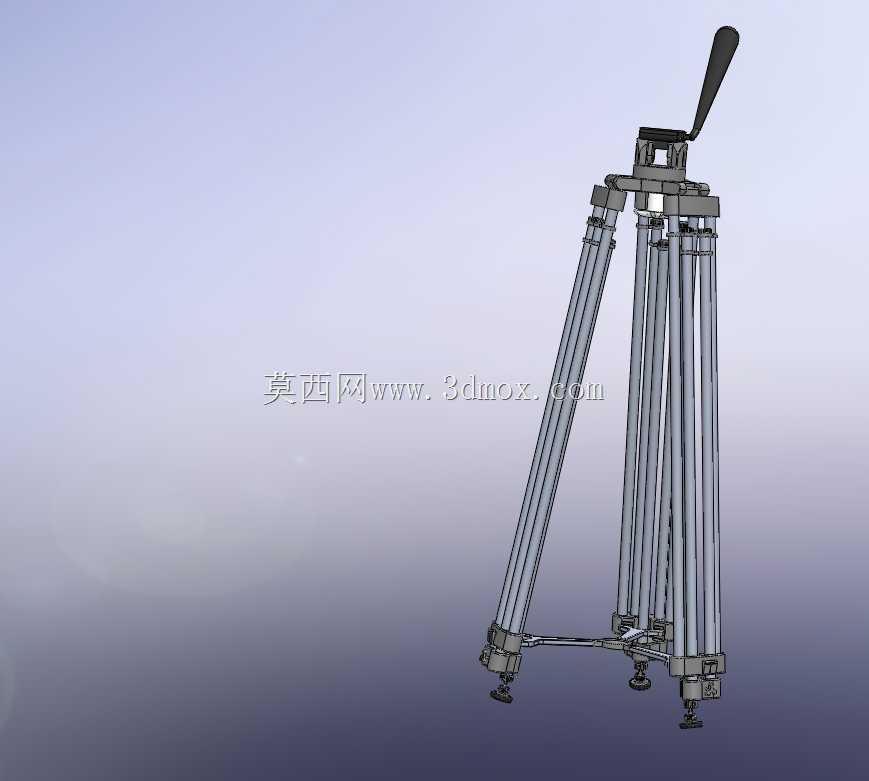

可伸缩调节式专业摄影摄像三脚架结构

　　这款三脚架结构的设计，最初是面向户外测绘、专业影视拍摄以及工业现场视觉检测这类对支撑稳定性有严苛要求的场景，不同于消费级便携脚架的轻量化妥协，整个支撑结构从管材选型到连接节点设计，都优先考虑了大负载下的形变量控制。从实际应用场景来看，它既可以搭载全画幅相机搭配长焦镜头完成野外长时间定点拍摄，也能在工业检测工位上固定工业相机、线扫镜头完成工件表面缺陷检测的图像采集，甚至在小型测绘作业中，搭配激光测距模块、全景采集设备也能满足架设需求，不会因为负载偏心出现架体倾覆的问题。

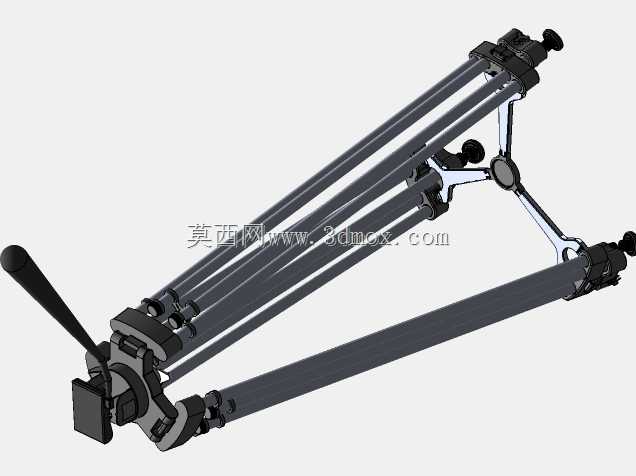

　　从功能特性上看，三根主支腿采用多节嵌套式伸缩结构，每一节支腿的锁紧机构都采用了抱箍式锁紧设计，区别于常见的螺旋锁紧，这种结构在架体负重状态下也能快速调节单腿长度，在不平整的户外地面、台阶或者有坡度的作业面上，能快速调整架体水平，不需要反复挪动脚架位置。支腿之间的横向连接杆采用了滑动式铰接结构，当支腿展开到不同角度时，连接杆会顺着支腿轴向滑动到对应位置自动锁止，既限制了支腿的最大展开角度避免架体失稳，也能在支腿收拢时同步折叠，不会额外增加收纳后的体积。顶部的云台连接座采用了标准的通用接口尺寸，能够适配市面上绝大多数球形云台、液压云台以及专用工业相机固定支架，连接座下方集成了阻尼调节结构，在搭载重型设备进行水平转动或者俯仰调整时，能提供均匀的阻尼反馈，不会出现卡顿或者突然下坠的情况。

　　设计思路上，整个结构没有采用多余的装饰性构件，所有零件都承担对应的结构功能：支腿管材选用空心金属圆管，在保证抗弯截面模量的前提下尽可能降低自重，每一节管材的配合公差都控制在合理范围，既不会因为间隙过大出现伸缩晃量，也不会因为公差过小导致低温环境下伸缩卡滞。支腿底部的脚垫采用了硬质耐磨材料搭配防滑纹理，在光滑的室内地坪、粗糙的水泥地面甚至松软的泥土地面都能提供足够的摩擦力，必要时还可以替换成金属脚钉，嵌入松软地面进一步提升抓地力。

　　从安装边界和尺寸参数来看，架体完全收拢后的长度能够适配常规的设备收纳箱，不需要额外定制超长收纳容器；完全展开到最高工作高度时，顶部安装面的水平度偏差在标准负载下不超过允许范围，不会影响拍摄或者检测的精度；支腿最大展开半径经过反复校核，在搭载额定上限负载时，整体重心始终落在三支脚形成的支撑三角形内部，即使受到一定程度的侧向外力，比如户外的阵风、作业时不小心的触碰，也不会轻易翻倒。单根支腿的调节行程覆盖了从低角度贴近地面拍摄到常规站立操作的高度区间，不需要额外搭配中轴延长结构就可以满足绝大多数使用需求，避免了加装中轴带来的整体刚性下降问题。

　　在细节结构处理上，所有铰接位置的销轴都做了防脱设计，长期使用反复开合也不会出现销轴脱落导致架体散架的问题；每一处锁紧机构的操作力都经过优化，不需要借助额外工具就可以徒手完成锁紧和松开操作，戴劳保手套作业时也能顺利操作。整个架体的零件拆分充分考虑了后期维护的便利性，易磨损的锁紧垫片、脚垫都可以单独拆卸更换，不需要因为局部零件磨损就更换整个架体，能够有效降低长期使用的成本。
