车间油桶存放防撞防护机架结构

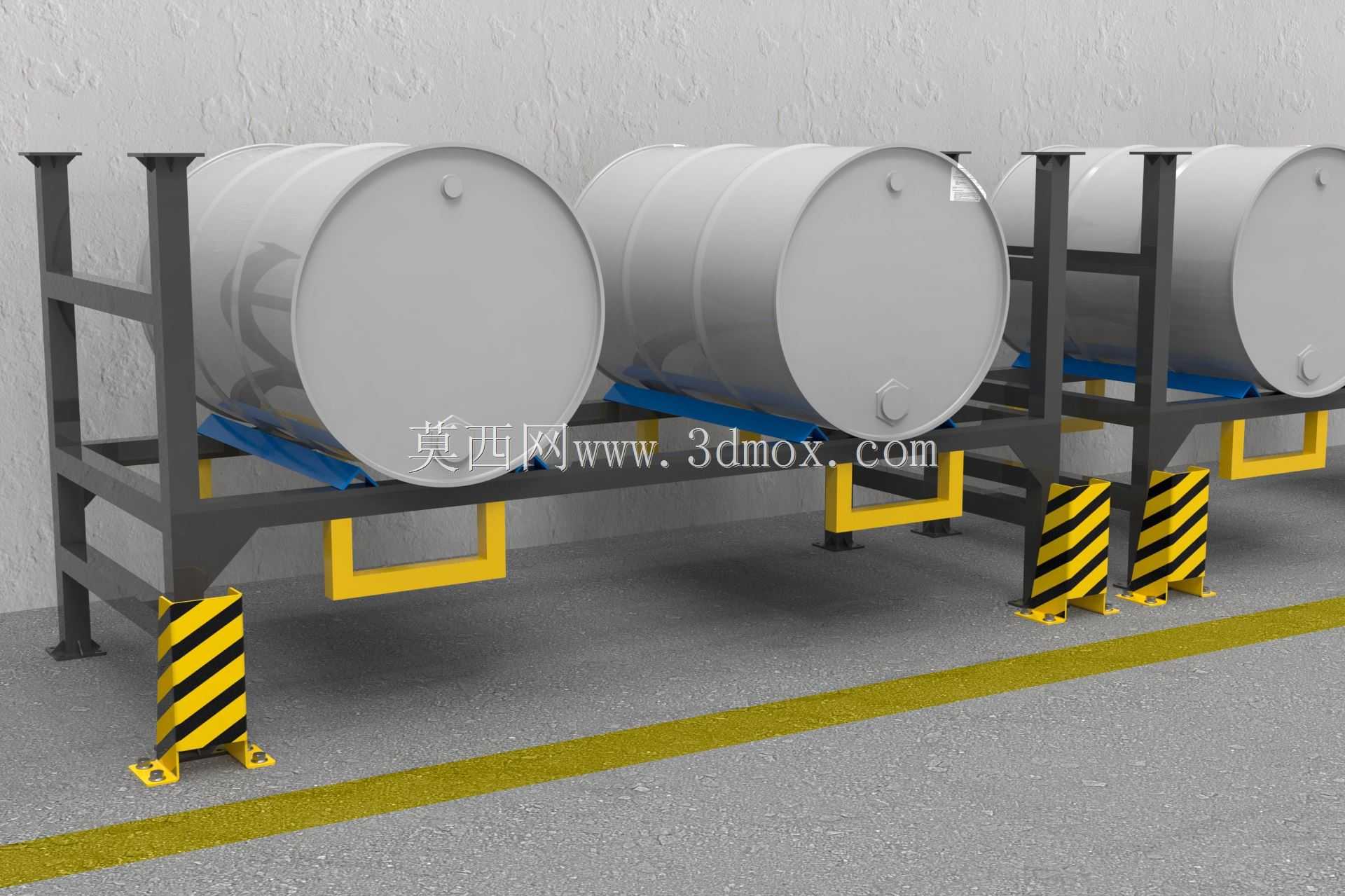

　　在生产车间的危化品周转区、油品暂存区域，卧式油桶的存放一直是现场安全管理的重点环节，这类存储场景下，油桶多采用单层或多层卧式排布，日常存取作业依赖叉车完成转运，作业过程中一旦出现操作偏差，叉车货叉、车体极易直接撞击油桶本体，造成桶壁变形、密封失效，甚至引发油品泄漏、燃爆等安全事故，这款防护机架正是针对这类现场痛点开发的存储防护一体化结构。从结构功能来看，整套装置分为承载框架与防撞缓冲两个核心功能单元，承载框架采用型钢焊接成型，主立柱选用矩形截面型钢，垂直方向设置多组横梁托臂，托臂上配套铺设防滑支撑条，可同时承托三个标准200L工业油桶的卧式放置，支撑条的弧度与油桶外壁曲率匹配，避免油桶存放时出现局部应力集中导致的桶壁压痕，

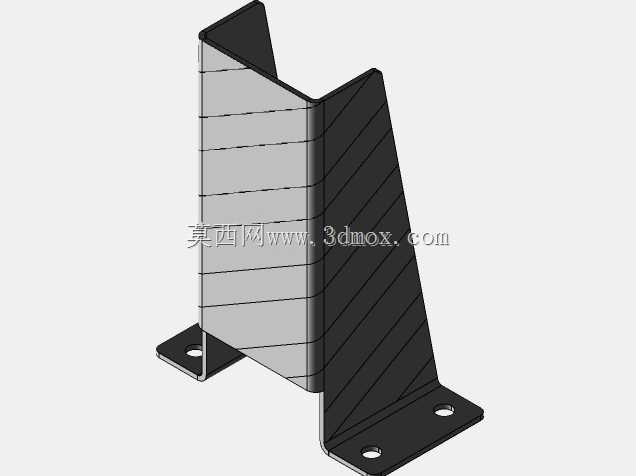

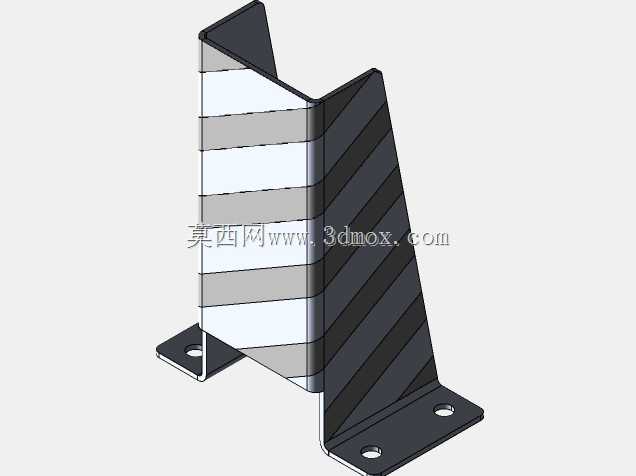

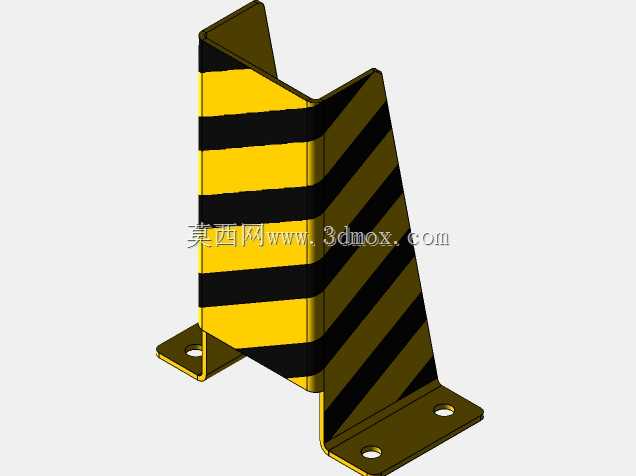

　　框架底部设置叉车位预留槽，可直接配合叉车完成整架油桶的短距离转运，无需逐个吊装油桶，大幅提升周转效率。防撞单元设置在框架朝向作业通道的一侧，每个立柱底部都加装了黄黑警示配色的防撞墩，防撞墩采用L型包覆结构，通过膨胀螺栓与地面固定，可承受叉车低速撞击时的冲击力，避免立柱受撞变形后导致整体框架失稳，框架侧面还设置了黄色的低位防护杠，防护杠高度与叉车货叉的常规作业高度匹配，可提前阻挡货叉的误伸入，从根源上避免货叉直接戳碰油桶。设计过程中，首先核算了满载状态下的整体载荷，单桶200L工业油品满载重量接近200kg，三桶同时存放时总静载荷超过600kg，因此主框架的型材壁厚选型预留了1.5倍的安全系数，焊接位置全部采用满焊工艺，

　　焊后做应力释放处理，避免长期承重后出现焊缝开裂的问题。安装边界方面，整套机架的占地宽度适配三个标准油桶并排卧式放置的尺寸，长度方向预留了叉车作业的安全距离，安装时需保证框架整体水平度偏差不超过千分之三，底部防撞墩的固定螺栓需植入混凝土地面深度不低于100mm，确保撞击时不会出现地脚脱落。在实际应用场景中，这类防护机架除了用于油品存储区，也可适配在车间的物料周转区、危废暂存区，用于存放各类圆柱形桶装物料，相比传统的无防护油桶架，这套结构将防撞功能与存储功能整合，不需要额外在周边加装独立防撞桩，减少了现场的空间占用，同时黄黑的高对比度配色也能起到视觉警示作用，提醒作业人员注意避让。结构细节上，托臂的支撑条采用可拆卸设计，

　　后期如果出现磨损可以单独更换，不需要整体拆解框架，框架表面做喷塑处理，具备耐油污、防腐蚀的特性，可适应车间内多油污、易潮湿的作业环境，防撞墩表面贴有工程级反光条，在车间照明不足的区域也能清晰识别防护边界，进一步降低误撞概率。
