滚筒式家用洗衣设备结构设计方案

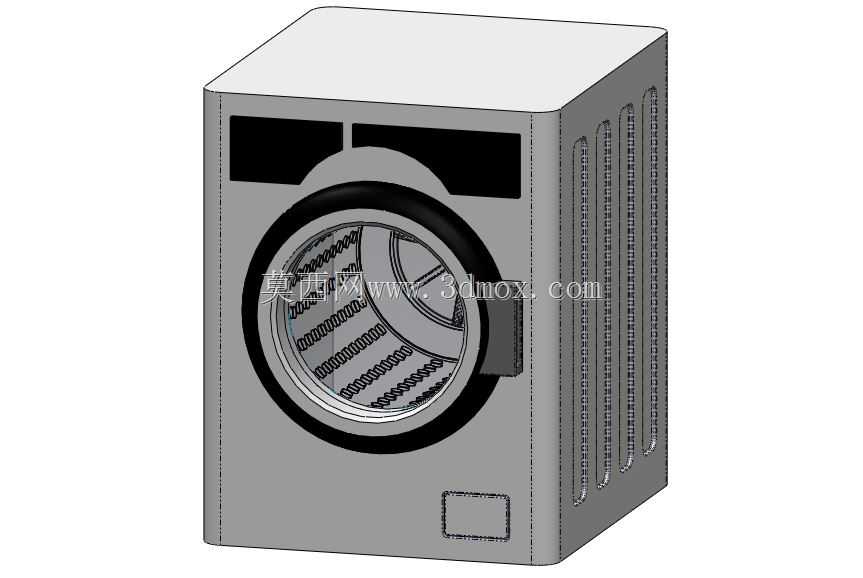

　　这款滚筒式洗衣设备的三维结构设计，首先围绕家用场景的安装适配需求展开，常规家庭预留的洗衣位多在阳台、卫生间边角区域，因此整体外轮廓采用方正切角处理，主体壳体为直立长方体结构，边角做小圆弧过渡，既避免运输、安装过程中磕碰划伤，也能在嵌入定制洗衣柜时减少缝隙积灰，适配多数家庭600mm标准柜体深度的预留空间，安装时背部预留50mm的管线走位间隙即可满足进水、排水、供电线路的排布需求，不会出现管线挤压弯折影响通水通电的问题。从功能实现逻辑来看，前部的圆形舱门为核心操作交互区域，舱门采用双层结构设计，内层为透明可视材质，方便用户在洗涤过程中观察内部筒内衣物状态、水位及运转情况，外层搭配环形密封结构，保证洗涤、

　　脱水过程中舱门位置不会出现渗水漏水问题，舱门旁侧设置的嵌入式把手，符合人体工学操作角度，用户站立状态下无需过度弯腰即可完成开门、关门操作，把手与壳体表面齐平，避免突出结构剐蹭衣物或者磕碰过往人员。设备正面上部预留的操控区域，采用内嵌式安装位设计，可适配触控面板或者物理旋钮按键的排布，区域做下沉式处理，防止日常使用时溅落的水直接流到操控元件上，降低电路短路风险，同时操控区域的高度设置在成年人站立时视线平齐的位置，无需低头弯腰即可完成程序选择、参数调整操作。侧面的竖向加强筋结构是壳体设计的核心细节，由于滚筒设备在脱水阶段会产生较高转速，内筒高速旋转带来的振动会传递到外壳体，侧面的多道竖向凸筋能够在不额外增加壳体壁厚的前提下，

　　大幅提升侧板的结构刚性，减少高速运转时的壳体共振噪音，同时也能提升壳体的抗形变能力，避免设备在搬运、堆叠过程中出现侧板凹陷变形的问题。下部的小型方形盖板为检修口预留位，日常使用时盖板与壳体齐平保证外观整体性，需要清理排水泵过滤器、检修排水管路时，无需拆解整个设备外壳，仅需打开该小盖板即可完成常规维护操作，大幅降低后期售后维护的拆解难度。内部结构的设计逻辑围绕洗涤功能实现展开，内筒采用带密集冲孔的结构，冲孔边缘做圆滑翻边处理，既保证洗涤过程中水液能够顺利在内外筒之间循环，也能避免冲孔毛刺勾扯、磨损衣物纤维，内筒内壁提升筋的弧度经过反复调整，洗涤过程中能够带动衣物被提升到一定高度后自然落下，形成摔打洗涤的效果，

　　配合筒内水流的冲刷提升洗净率，同时避免衣物过度缠绕。整个壳体的拼接采用卡扣加紧固件的组合连接方式，前期装配时可通过卡扣快速定位各部件位置，再通过紧固件完成最终固定，既提升装配流水线的作业效率，也能保证各连接位置的连接强度，长期使用不会出现部件松动移位的问题。设备底部预留的可调支撑脚安装位，可根据地面的平整度调整支撑高度，保证设备放置处于水平状态，减少高速运转时因放置不平产生的异常振动和噪音，支撑脚采用防滑橡胶材质，增大与地面的摩擦力，避免脱水高速运转时设备出现移位问题。
