带蜗杆限位与测距传感的电动铰接夹爪

　　这款电动铰接夹爪属于工业机器人末端执行器范畴，核心应用场景覆盖3C电子精密装配、实验室样本分拣、轻工行业小件上下料等对夹持力控制、位置反馈有明确要求的工位，可直接适配标准舵机输出法兰，也可通过转接板安装在协作机器人、直线模组、SCARA机械手的末端执行端，替代传统气动夹爪完成小行程、高精度的夹持作业。

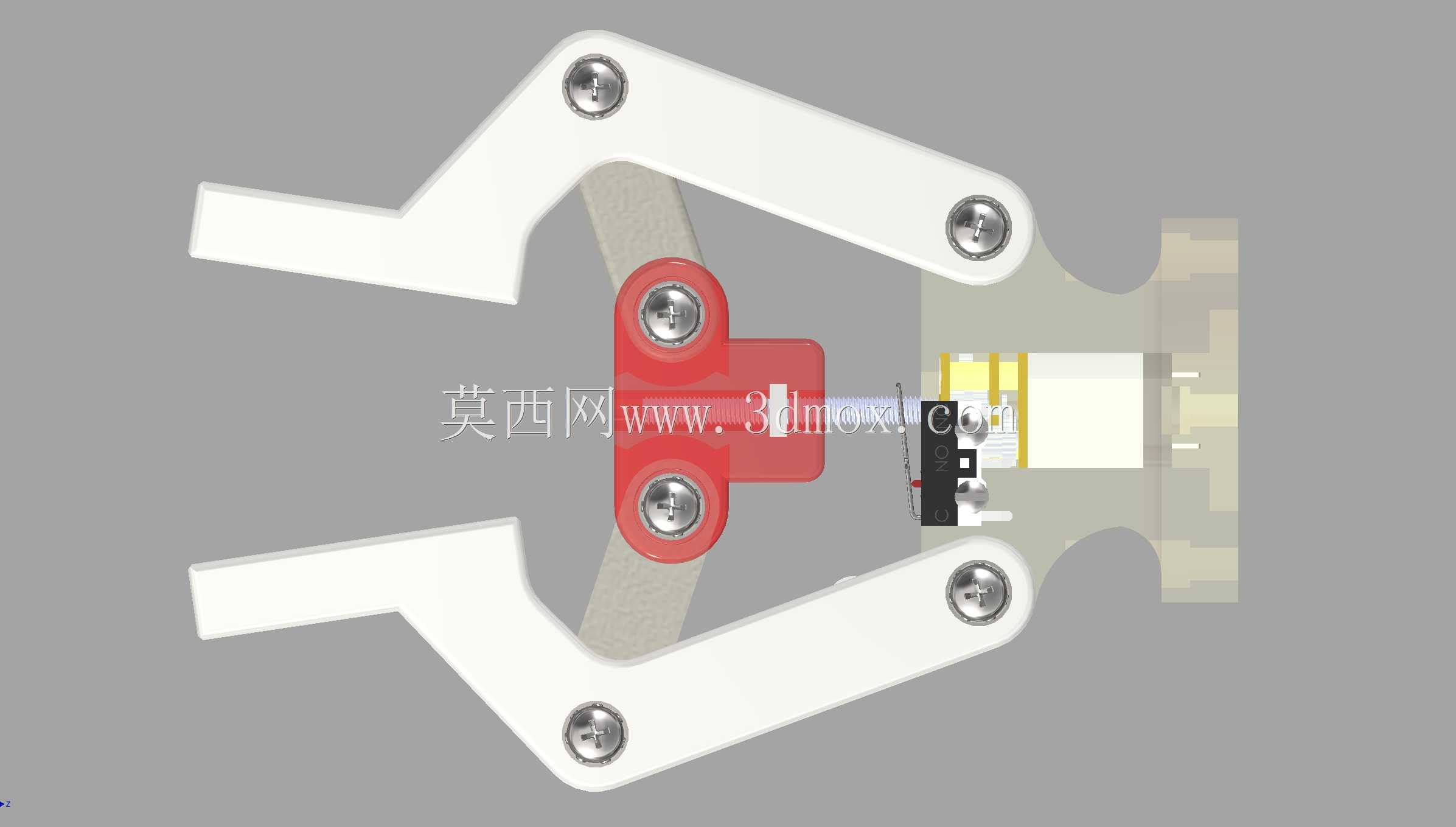

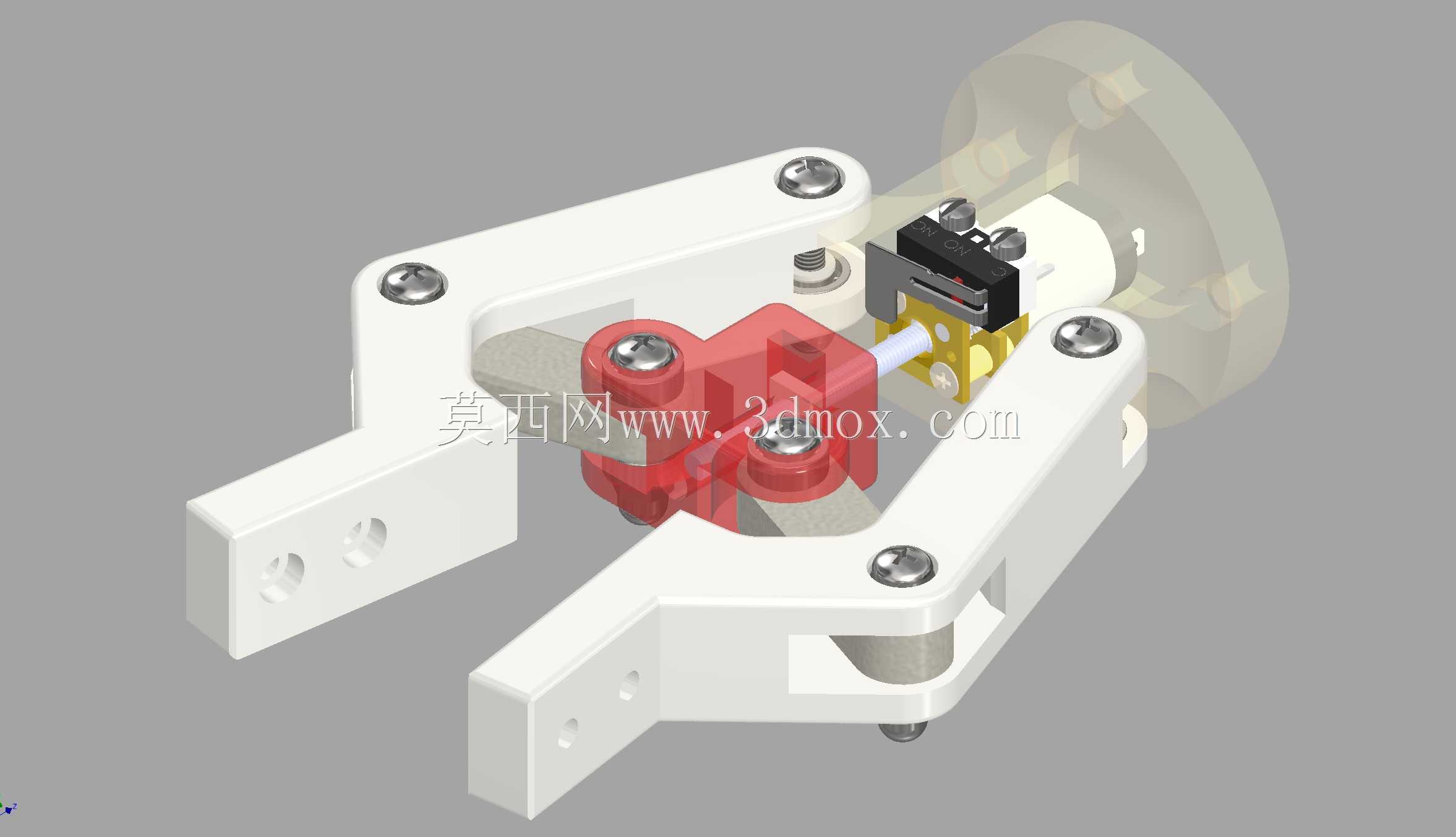

　　从结构设计逻辑来看，夹爪采用对称式铰接杠杆结构，动力输入端集成蜗杆减速机构，相比直连齿轮传动，蜗杆副具备自锁特性，当动力端断电时，夹爪不会因为被夹持工件的自重或者外力冲击出现松脱，不需要额外增加抱闸机构就能维持夹持状态，这一设计在垂直安装、工件需要长时间保持夹持姿态的工位上能大幅降低系统复杂度。夹爪的开合行程通过机械限位开关做硬限位保护，避免舵机超行程转动导致的铰接销轴变形、传动齿崩齿问题，两个极限位置的触发点在装配时可通过调整限位开关的安装垫片厚度做微调，适配不同厚度夹块的行程需求。

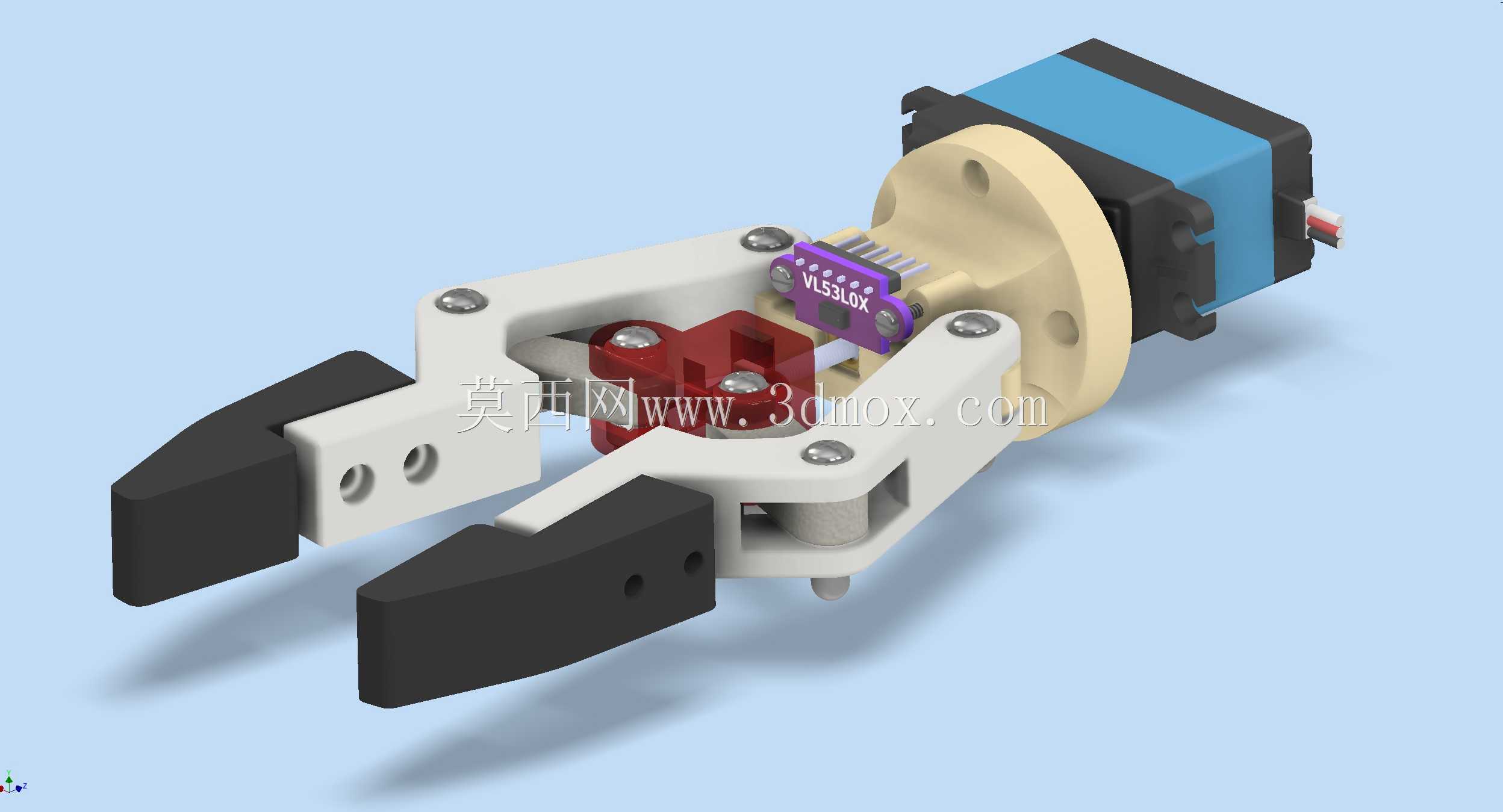

　　传感配置上，夹爪在两个夹指的对称中心位置集成了VL53L1X飞行时间激光测距传感器，传感器的检测方向正对夹爪开合的中心轴线，可实时检测夹爪前方工件的距离，也能在夹爪闭合过程中通过距离数值变化判断工件是否被可靠夹持，当检测距离出现异常跳变时可快速触发停机保护，避免夹空、撞机问题。针对近距离夹持的工况，传感器可替换为VL6180X近距测距芯片变体，检测盲区可压缩到毫米级，满足薄片类、微型零件的夹持检测需求。

　　夹爪的主体结构件采用工程塑料与金属件组合的设计思路，铰接支座、夹指基体采用高强度铝合金加工，表面做硬质阳极氧化处理，降低铰接转动副的磨损；夹指末端的接触块采用防滑耐磨的聚氨酯材质，通过沉头螺丝固定在夹指基体上，可根据被夹持工件的外形更换V型块、平垫块、仿形块等不同接触头，适配圆柱件、方形件、异形件的夹持需求。传动部分的蜗杆采用黄铜材质加工，与舵机输出轴上的钢质蜗杆啮合，兼顾传动耐磨性与静音性能，长时间往复开合的工况下不会出现明显的传动间隙增大问题。

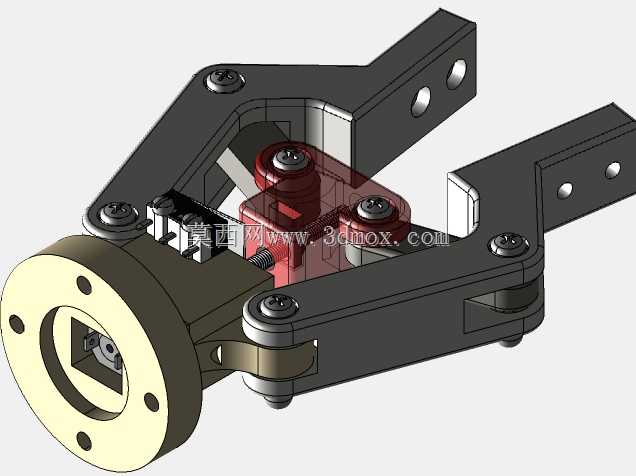

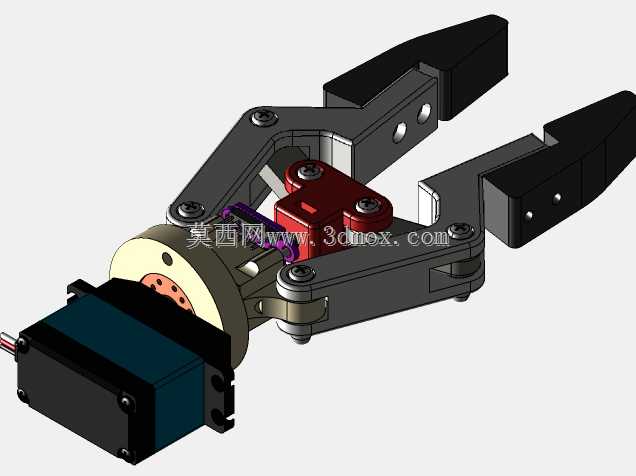

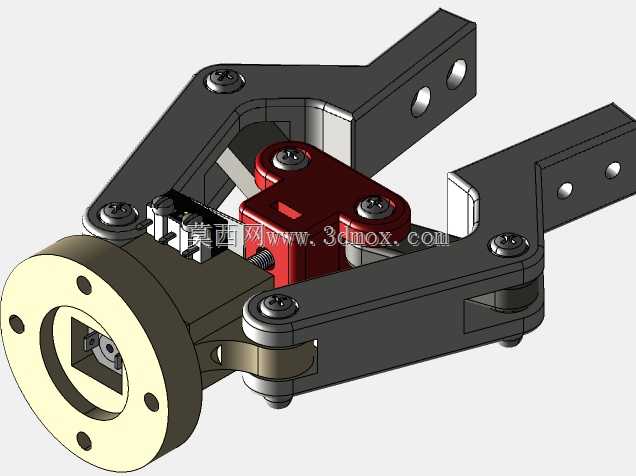

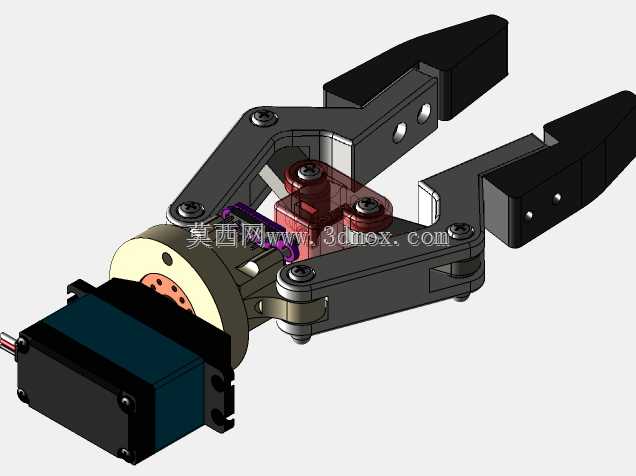

　　安装边界方面，夹爪的动力端采用标准圆形法兰安装接口，法兰上的安装孔位呈圆周均布，可直接匹配市面主流的20kg、30kg级数字舵机安装尺寸，整体径向最大尺寸不超过60mm，轴向总长度控制在80mm以内，不会占用过多的末端安装空间，适合在狭小的设备内部工位使用。夹爪的开合角度范围为0到30度，对应夹指末端的最大开合距离为50mm，单指的最大加持力可通过舵机扭矩参数调整，常规配置下单边夹持力可达15N，能够稳定夹持重量在1kg以内的工件。布线方面，传感器与限位开关的走线全部从夹爪支座的内部走线槽穿过，最终从法兰中心的过线孔引出，不会出现线缆外露被工件剐蹭的问题，外部走线可搭配拖链使用，满足长时间往复运动的布线可靠性要求。

　　在实际选型适配过程中，需要注意夹爪的安装端面与机械臂末端的同轴度误差控制在0.1mm以内，避免铰接转动副出现偏载导致的卡滞问题；夹指接触块的安装面需要做平行度校准，保证闭合时两个接触块完全贴合，避免出现夹持偏斜导致的工件脱落。蜗杆传动部分在出厂时预涂了低温润滑脂，日常维护只需要在每100万次开合周期后补充少量润滑脂即可，不需要频繁拆解维护。机械限位开关的触发压力设置为5N，当夹爪运行到极限位置触碰到开关时，控制系统会立即切断舵机的转动输出，避免舵机长时间堵转导致的过热烧毁问题。
